公開番号2025070435
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023180739
出願日2023-10-20
発明の名称X線検査装置
出願人株式会社エー・アンド・デイ
代理人個人
主分類G21K 5/00 20060101AFI20250424BHJP(核物理;核工学)
要約【課題】メンテナンス性を下げずにベルトコンベヤの片持ちを解消するX線検査装置を提供する。

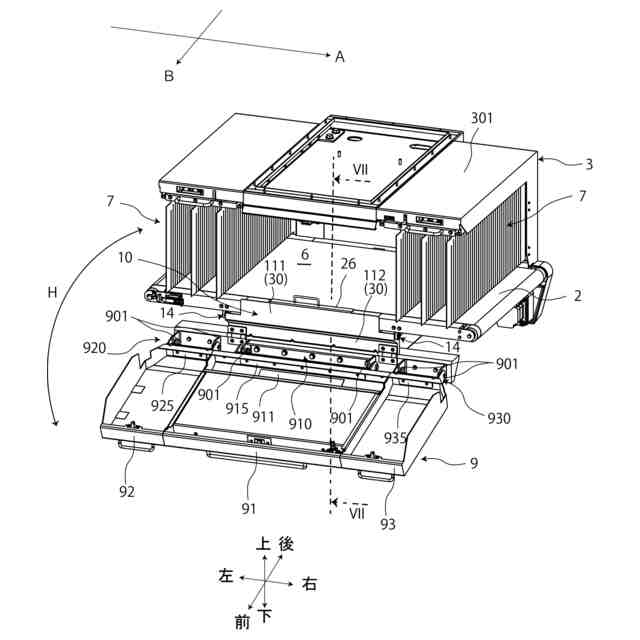

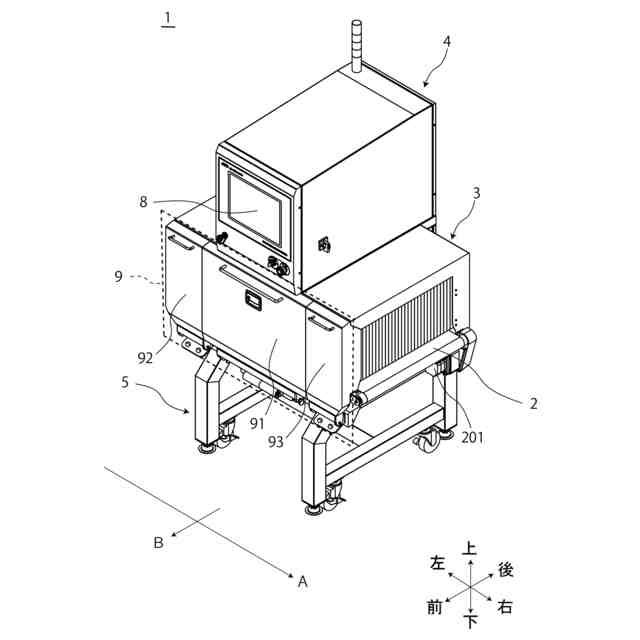

【解決手段】X線検査装置(1)は、検査室(6)を備える装置本体(3)と、検査対象物を搬送方向(A)に搬送するベルトコンベヤ(2)と、前記搬送方向と直交する方向(B)側に設けられた、前記検査室を開閉する開閉扉(9)とを備え、前記開閉扉と前記ベルトコンベヤの間には、前記開閉扉の開閉方向(H)と同方向に、前記開閉扉とは独立して回動する回動部材(10)が設けられ、前記回動部材は、前記ベルトコンベヤを支持する支持部(14)を備えている。これにより、開閉扉9の開閉状態に関係なく、回動部材(10)の開閉によって、ベルトコンベヤ(2)の片持ち/両持ちを行うことができる。

【選択図】図2

特許請求の範囲【請求項１】
検査室を備える装置本体と、
前記検査室を通過し検査対象物を搬送方向に搬送するベルトコンベヤと、
前記搬送方向と直交する方向側に設けられた、前記検査室を開閉する開閉扉と、を備えたＸ線検査装置であって、
前記開閉扉と前記ベルトコンベヤの間には、前記開閉扉の開閉方向と同方向に、前記開閉扉とは独立して回動する回動部材が設けられ、
前記回動部材は、前記ベルトコンベヤを支持する支持部を備える
ことを特徴とするＸ線検査装置。
続きを表示（約 450 文字）【請求項２】
前記回動部材は前記搬送方向に長尺であり、前記回動部材の前記搬送方向の両端部が前記支持部であることを特徴とする請求項１に記載のＸ線検査装置。
【請求項３】
前記支持部はベアリングを備え、前記ベルトコンベヤの下面には、前記ベアリングの外輪と接触する水平部が設けられていることを特徴とする請求項２に記載のＸ線検査装置。
【請求項４】
前記開閉扉および前記回動部材は、それぞれ下部を軸にして、前記ベルトコンベヤより下方にある前記装置本体の底部に固定されていることを特徴とする請求項２に記載のＸ線検査装置。
【請求項５】
前記回動部材の、前記支持部の間は、前記装置本体の前記底部と前記ベルトコンベヤの間に延在するＸ線遮蔽板であることを特徴とする請求項４に記載のＸ線検査装置。
【請求項６】
前記Ｘ線遮蔽板は、前記ベルトコンベヤの上面を押さえる押さえ部および取手を備えることを特徴とする請求項５に記載のＸ線検査装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、Ｘ線検査装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
Ｘ線検査装置は、検査対象物に対してＸ線を照射し、検査対象物を透過したＸ線の検出結果（Ｘ線透過画像）に基づいて、異物等を検査する。Ｘ線を照射する検査室を構成する装置本体はトンネル形状を備えており、検査対象物はベルトコンベヤによって検査室に運ばれる。装置本体の前面は開閉扉を備えており、開閉扉を開けて検査室を開放し、検査室内のベルトコンベヤのメンテナンス（清掃やベルト交換等）が行えるようになっている。このメンテナンスを行いやすいように、ベルトコンベヤは、開閉扉を備えない装置本体の後面において、片持ちで支持されている。これに対し、特許文献１では、開閉扉の裏面にベルトコンベヤを下支えする支持部を設け、扉を閉めることでベルトコンベヤの片持ちを解消する技術を開示している。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３１１２４１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の技術では、扉を閉めた状態でなければベルトコンベヤを両持ちすることができない。メンテナンスでは、扉を開けて検査室を開放した状態で、ベルトコンベヤのテスト駆動をすることがある。この場合、ベルトコンベヤは片持ちで駆動することとなり、ベルトコンベヤへの負荷が懸念される。
【０００５】
本発明はこのような事情に鑑みてなされたものであり、ベルトコンベヤの片持ちを解消し、扉を開けた状態でもベルトコンベヤの両持ちが維持できるＸ線検査装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の第１の態様のＸ線検査装置は、検査室を備える装置本体と、前記検査室を通過し検査対象物を搬送方向に搬送するベルトコンベヤと、前記搬送方向と直交する方向側に設けられた、前記検査室を開閉する開閉扉と、を備えたＸ線検査装置であって、前記開閉扉と前記ベルトコンベヤの間には、前記開閉扉の開閉方向と同方向に、前記開閉扉とは独立して回動する回動部材が設けられ、前記回動部材は、前記ベルトコンベヤを支持する支持部を備えることを特徴とする。
【０００７】

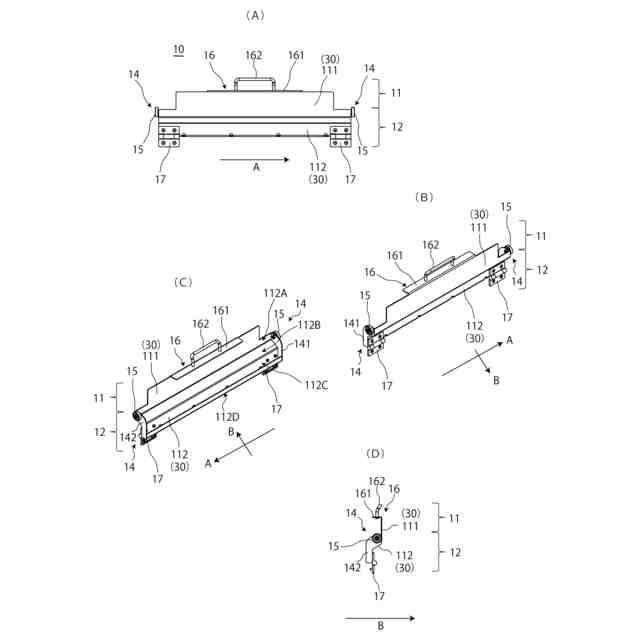

第２の態様のＸ線検査装置では、第１の態様において、前記回動部材は前記搬送方向に長尺であり、前記回動部材の前記搬送方向の両端部が前記支持部であるのも好ましい。
【０００８】

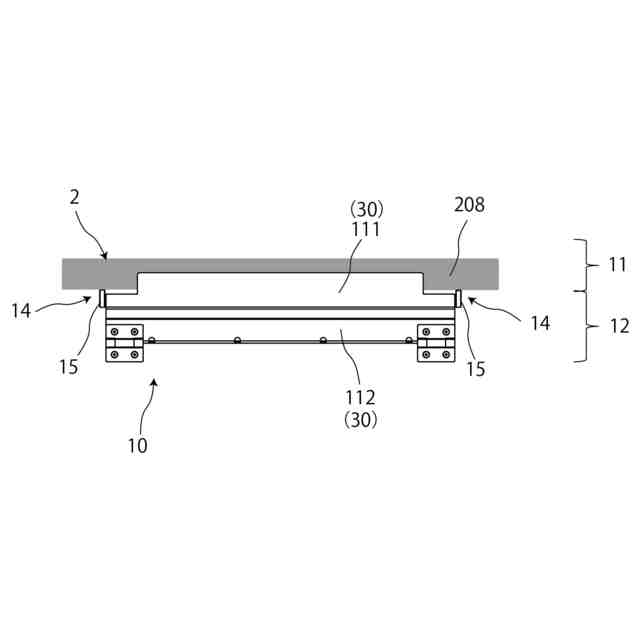

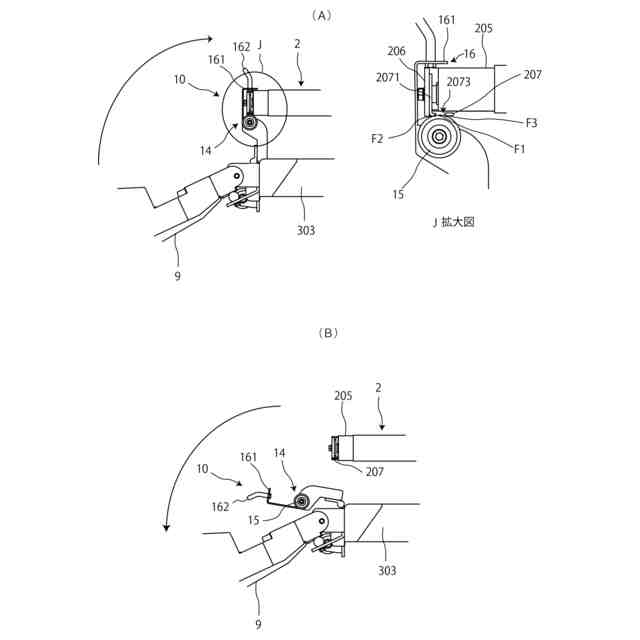

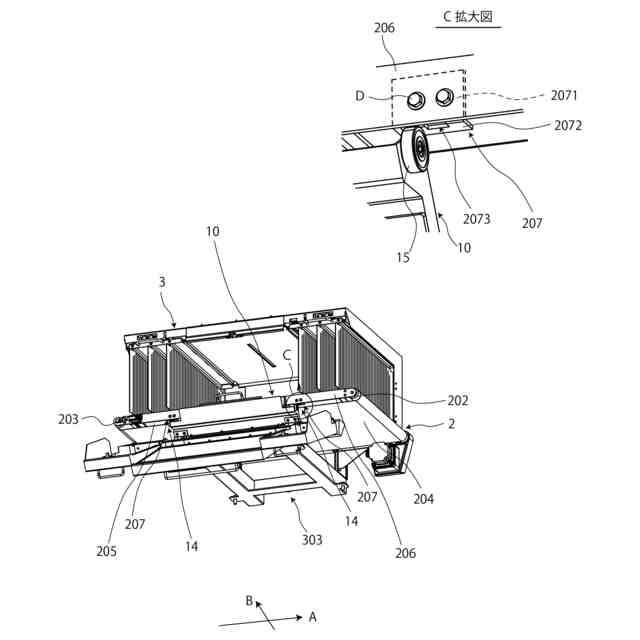

第３の態様のＸ線検査装置では、第２の態様において、前記支持部はベアリングを備え、前記ベルトコンベヤの下面には、前記ベアリングの外輪と接触する水平部が設けられているのも好ましい。
【０００９】

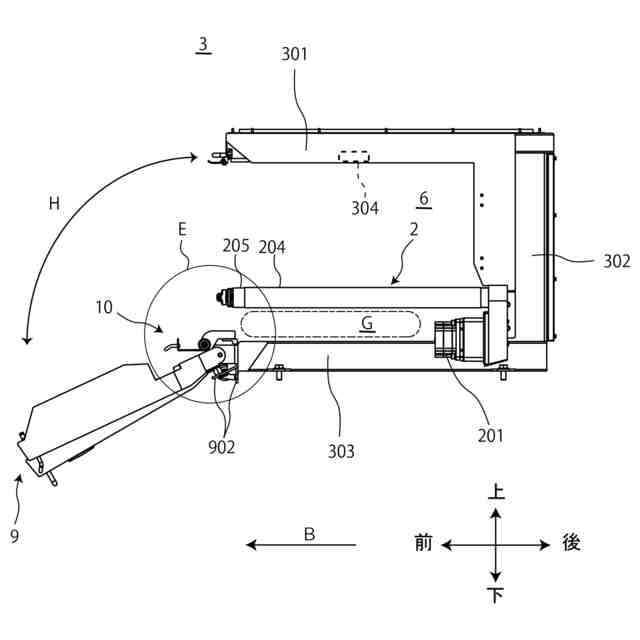

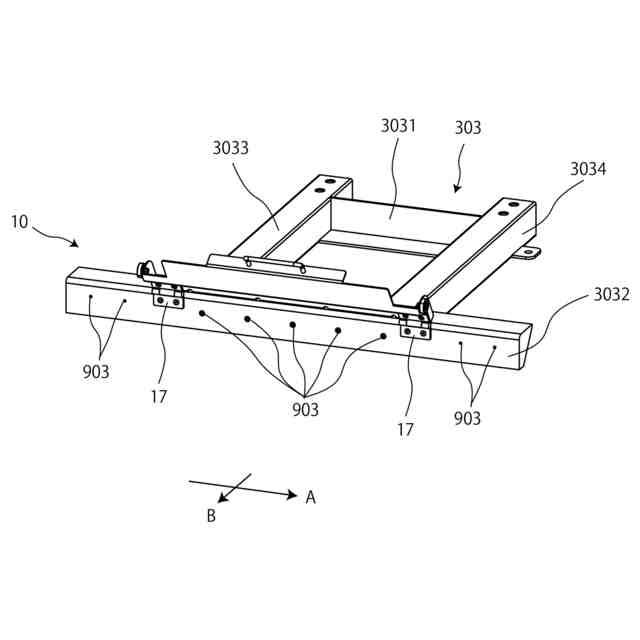

第４の態様のＸ線検査装置では、第１～第３のいずれかの態様において、前記開閉扉および前記回動部材は、それぞれ下部を軸にして、前記ベルトコンベヤより下方にある前記装置本体の底部に固定されているのも好ましい。
【００１０】

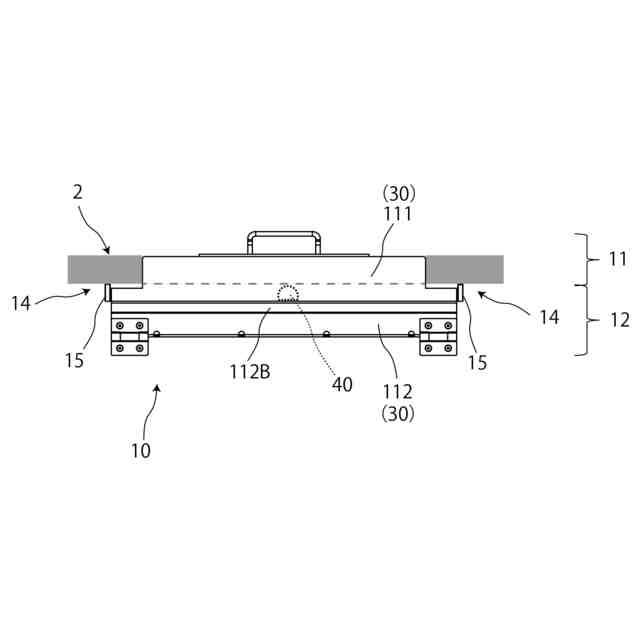

第５の態様のＸ線検査装置では、第１～第４のいずれかの態様において、前記回動部材の、前記支持部の間は、前記装置本体の前記底部と前記ベルトコンベヤの間に延在するＸ線遮蔽板であるのも好ましい。
（【００１１】以降は省略されています）
