公開番号2025022163
公報種別公開特許公報(A)
公開日2025-02-14
出願番号2023126476
出願日2023-08-02
発明の名称放射線遮蔽構造
出願人清水建設株式会社
代理人弁理士法人酒井国際特許事務所
主分類G21F 3/00 20060101AFI20250206BHJP(核物理;核工学)
要約【課題】出入口における漏洩線量を大幅に低減可能な放射線遮蔽構造を提供する。

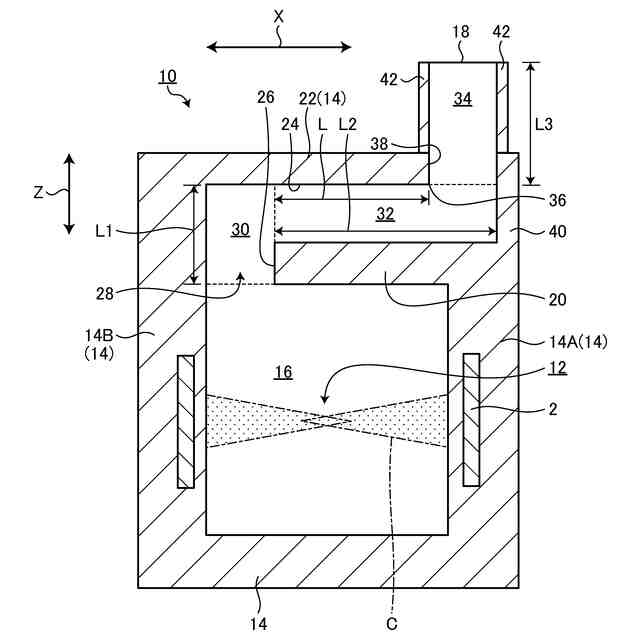

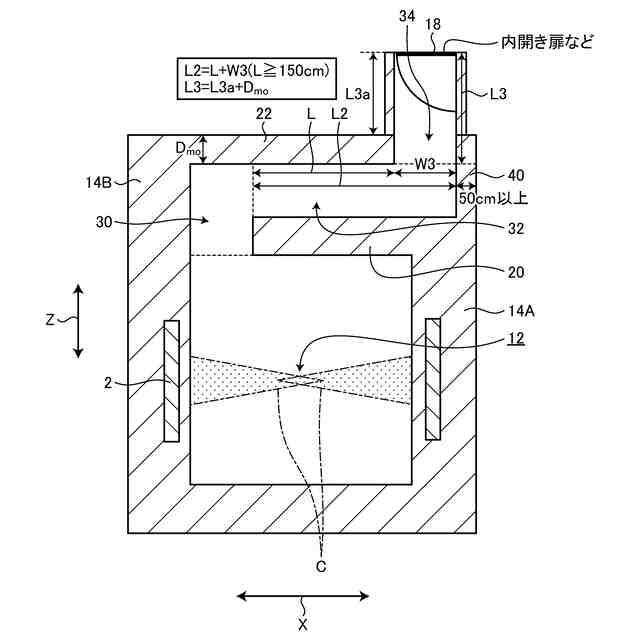

【解決手段】迷路24は、放射線発生装置12から離れる側に向けて、迷路内壁22の側端部26と、放射線遮蔽壁14の間に形成された開口部28から迷路内壁20の厚さ方向に延びる通路である第1脚30と、この第1脚30に対して角度をつけて接続し、迷路内壁20および迷路外壁22に沿って延びる通路である第2脚32と、この第2脚32の出入口18に近い端部側に対して角度をつけて接続し、放射線発生装置12から離れる側に向けて、端部側から迷路外壁22の厚さ方向に延びる通路である第3脚34と有し、第3脚34の通路の長さL3は、第2脚32の通路の長さL2および形状と、放射線発生装置12の最大使用線量とに基づいて設定されているようにする。
【選択図】図1
特許請求の範囲【請求項１】
放射線発生装置を収容し、放射線遮蔽壁に囲まれた収容室と、前記放射線発生装置からの放射線が前記収容室の出入口に直接到達することを防ぐために前記放射線発生装置と前記出入口の間に設けられた迷路内壁と、前記迷路内壁の前記出入口側に対向配置された迷路外壁により区画形成され、前記出入口に接続した迷路とを備える放射線遮蔽構造であって、
前記迷路は、前記放射線発生装置から離れる側に向けて、前記迷路内壁の側端部と、前記放射線遮蔽壁の間に形成された開口部から前記迷路内壁の厚さ方向に延びる通路である第１脚と、この第１脚に対して角度をつけて接続し、前記迷路内壁および前記迷路外壁に沿って延びる通路である第２脚と、この第２脚の前記出入口に近い端部側に対して角度をつけて接続し、前記放射線発生装置から離れる側に向けて、前記端部側から前記迷路外壁の厚さ方向に延びる通路である第３脚と有し、
第３脚の通路の長さは、第２脚の通路の長さおよび形状と、前記放射線発生装置の最大使用線量とに基づいて設定されていることを特徴とする放射線遮蔽構造。
続きを表示（約 75 文字）【請求項２】
放射線を遮蔽する遮蔽扉および遮蔽棚を前記出入口および前記迷路に有しないことを特徴とする請求項１に記載の放射線遮蔽構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば医療用放射線照射室のような出入口に迷路を備えた放射線遮蔽構造に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、医療用リニアック室などの放射線利用施設では、放射線を照射する照射室と出入口の間に放射線の外部漏洩を防ぐための迷路構造を設けて、出入口に遮蔽扉を設置している（例えば、特許文献１を参照）。リニアック室の迷路は多くの場合、２脚構造となっている。
【０００３】
図５（１）、（２）に、従来の２脚構造の迷路を備えたリニアック室の一例を示す。これらの図に示すように、リニアック室１は、鉄板２を内蔵した放射線遮蔽壁３に囲まれた平面視で略矩形状の照射室４と、照射室４の出入口５に繋がる２脚構造の迷路６を有する。照射室４の略中央には、放射線を放出するリニアック装置７が設けられ、ここから利用線錘Ｃが形成される。迷路６は、第１脚Ａと第２脚Ｂを有し、迷路内壁８に沿って設けられる。迷路内壁８は、照射室４と出入口５の間を仕切るように一方の放射線遮蔽壁３から対向する放射線遮蔽壁３に向けて突出した壁であり、迷路内壁８の突出端部と対向する放射線遮蔽壁３との間には、照射室４と迷路６とを連絡する開口部９が形成される。
【０００４】
迷路６の第１脚Ａは、照射室４に近い側に設けられ、第２脚Ｂは、出入口５に近い側に設けられる。第１脚Ａは、第２脚Ｂを接続することが目的であるため長さは短い。図５の例では、第１脚Ａの長さは、迷路内壁８の厚さと迷路幅の和と同程度である。第２脚Ｂは、第１脚Ａから迷路内壁８に沿って直角または外側に少し角度を付けて設置され、照射室４の横幅と同程度の長さがある。第２脚Ｂの終端または終端近くの直角方向に出入口５が設置される。
【０００５】
出入口５には、鉛とポリエチレンの２層の遮蔽板を内包する遮蔽扉５Ａが設置される。出入口５の図示しない垂れ壁にダクト貫通孔がある場合には、出入口５に近い迷路６の上部に鉛とポリエチレンの２層の遮蔽板を内包する遮蔽棚が設置される。鉛とポリエチレンの厚さは、それぞれ１ｃｍと１０ｃｍ程度が標準的であるが、リニアック装置７のエネルギー、最大使用線量とリニアック室１の構造によって変動する。
【先行技術文献】
【特許文献】
【０００６】
特開２０１８－１７９８５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
照射室４から迷路６の第１脚Ａに進入する放射線は、大部分が第１脚Ａの壁面と床面で散乱し、その一部が第２脚Ｂに進入する。散乱して第２脚Ｂに進入した放射線は、真っ直ぐな第２脚Ｂの壁面に沿ってコリメートされながら進行して出入口５に到達する。第２脚Ｂの終端付近では、放射線の線量が法令限度以下になっていないために、遮蔽扉５Ａを設置して放射線を減衰することで法令限度以下にする必要があった。遮蔽扉５Ａは重量物であるため、上吊り方式の高額の電動駆動装置が必要であった。さらに、擦り合わせ調整を含む定期的なメンテナンスや、停電・故障時には手動で開閉できる補助機能も必要であった。
【０００８】
出入口５の垂れ壁などにダクトやスリーブ貫通孔がある場合は、これらを介して放射線が漏洩する。この場合、第２脚Ｂの終端付近の放射線の線量が法令限度以下になっていないために、遮蔽扉５Ａと同等の遮蔽能を有する遮蔽棚を迷路６上部に設置して遮蔽する必要があった。また、重量物である遮蔽棚は、地震等で落下しないように、金具等でしっかりと固定する必要があった。
【０００９】
出入口５における漏洩線量が法令限度以下であれば、遮蔽扉と遮蔽棚が不要となり、その製作費、設置費やメンテナンス費を削減することが可能である。このため、出入口における漏洩線量を大幅に低減可能な技術が求められていた。
【００１０】
本発明は、上記に鑑みてなされたものであって、出入口における漏洩線量を大幅に低減可能な放射線遮蔽構造を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
