公開番号2025154512
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057560
出願日2024-03-29
発明の名称送風装置及び気体処理装置
出願人株式会社大気社
代理人弁理士法人大塚国際特許事務所
主分類F04D 25/02 20060101AFI20251002BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】風車を駆動源とする送風機の配置自由度の高い技術を提供すること。
【解決手段】建物の外部に設置された風車と、前記建物の内部に設置され、前記風車の回転力により駆動する送風機と、前記風車の回転力を前記送風機に伝達する伝達機構と、を備えた送風装置であって、前記伝達機構は、前記風車の回転軸と軸方向が異なる第一の駆動伝達軸と、前記回転軸から前記第一の駆動伝達軸へ駆動力を伝達する第一の歯車装置と、前記第一の駆動伝達軸と軸方向が異なる第二の駆動伝達軸と、前記第一の駆動伝達軸から前記第二の駆動伝達軸へ駆動力を伝達する第二の歯車装置と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
建物の外部に設置された風車と、
前記建物の内部に設置され、前記風車の回転力により駆動する送風機と、
前記風車の回転力を前記送風機に伝達する伝達機構と、
を備えた送風装置であって、
前記伝達機構は、
前記風車の回転軸と軸方向が異なる第一の駆動伝達軸と、
前記回転軸から前記第一の駆動伝達軸へ駆動力を伝達する第一の歯車装置と、
前記第一の駆動伝達軸と軸方向が異なる第二の駆動伝達軸と、
前記第一の駆動伝達軸から前記第二の駆動伝達軸へ駆動力を伝達する第二の歯車装置と、を備える、
ことを特徴とする送風装置。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の送風装置であって、
前記風車は、水平軸型の風車であり、
前記第一の駆動伝達軸は、前記建物の外壁を通過する垂直軸である、
ことを特徴とする送風装置。
【請求項３】
請求項２に記載の送風装置であって、
前記風車が受ける風速が所定の風速を超えた場合に、前記回転軸の回転を制動する制動手段を備える、
ことを特徴とする送風装置。
【請求項４】
請求項３に記載の送風装置であって、
前記風車の風車羽根及び前記回転軸は、水平方向に変位可能に設けられており、
前記制動手段は、風力を受けて前記風車羽根及び前記回転軸が水平方向の一方向に変位した場合に制動力を発揮し、
前記風車羽根及び前記回転軸を水平方向の他方向に付勢する付勢手段を更に備える、
ことを特徴とする送風装置。
【請求項５】
請求項４に記載の送風装置であって、
前記第一の歯車装置は、
前記回転軸の側の第一の歯車と、
前記第一の駆動伝達軸の側の第二の歯車と、を備え、
前記風車羽根及び前記回転軸が前記一方向に変位した場合に、前記第一の歯車と前記第二の歯車との噛み合いが解かれる、
ことを特徴とする送風装置。
【請求項６】
請求項４に記載の送風装置であって、
前記風車羽根及び前記回転軸の変位速度を緩和するダンパを備える、
ことを特徴とする送風装置。
【請求項７】
請求項１に記載の送風装置であって、
前記伝達機構は、前記風車の回転速度を増速して前記送風機に伝達する増速部を備える、
ことを特徴とする送風装置。
【請求項８】
請求項１に記載の送風装置であって、
前記伝達機構は、前記風車が受ける風速が所定の風速に達しない場合に、前記送風機に対する前記風車の回転力の伝達を遮断する遮断部を備える、
ことを特徴とする送風装置。
【請求項９】
請求項８に記載の送風装置であって、
前記遮断部は、前記第一の駆動伝達軸の第一軸部と第二軸部との間の設けられた遠心式のクラッチである、
ことを特徴とする送風装置。
【請求項１０】
筐体と、
前記筐体内に配置され、二酸化炭素の吸脱着材を備えた吸脱着器と、
前記筐体内に配置され、前記吸脱着器に気体を通過させる気流を発生する送風機と、
を備えた気体処理装置であって、
前記筐体の外部に設置された風車と、
前記風車の回転力を前記送風機に伝達する伝達機構と、を備え、
前記伝達機構は、
前記風車の回転軸と軸方向が異なる第一の駆動伝達軸と、
前記回転軸から前記第一の駆動伝達軸へ駆動力を伝達する第一の歯車装置と、
前記第一の駆動伝達軸と軸方向が異なる第二の駆動伝達軸と、
前記第一の駆動伝達軸から前記第二の駆動伝達軸へ駆動力を伝達する第二の歯車装置と、を備える、
ことを特徴とする気体処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物内で気体を送風する送風装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
屋外に配置した風車を駆動源として屋内の設備を作動させる装置が知られている。特許文献１には、屋内のシーリングファンを屋外の風車によって駆動し、室内に空気の対流を生じさせる装置が開示されている。風車を駆動源とすることで、省エネルギを図ることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－８８０５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
風車は、建物のより高い位置に設置することで風力が得られやすい。その結果、風車を駆動源とする設備の配置自由度が低下し、特許文献１の技術においても、駆動力を受けるシーリングファンは、風車及び屋根の直下に配置されている。
【０００５】
本発明の目的は、風車を駆動源とする送風機の配置自由度の高い技術を提供することにある。
【課題を解決するための手段】
【０００６】
本発明によれば、
建物の外部に設置された風車と、
前記建物の内部に設置され、前記風車の回転力により駆動する送風機と、
前記風車の回転力を前記送風機に伝達する伝達機構と、
を備えた送風装置であって、
前記伝達機構は、
前記風車の回転軸と軸方向が異なる第一の駆動伝達軸と、
前記回転軸から前記第一の駆動伝達軸へ駆動力を伝達する第一の歯車装置と、
前記第一の駆動伝達軸と軸方向が異なる第二の駆動伝達軸と、
前記第一の駆動伝達軸から前記第二の駆動伝達軸へ駆動力を伝達する第二の歯車装置と、を備える、
ことを特徴とする送風装置が提供される。
【発明の効果】
【０００７】
本発明によれば、風車を駆動源とする送風機の配置自由度の高い技術を提供することができる。
【図面の簡単な説明】
【０００８】
本発明の一実施形態に係る気体処理装置の外観図。

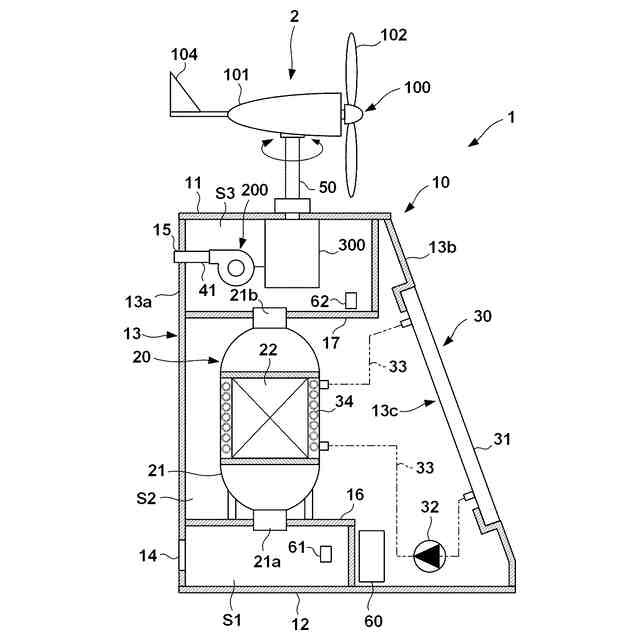

図１の気体処理装置の内部構造の説明図。
（Ａ）及び（Ｂ）は図１の気体処理装置の動作説明図。

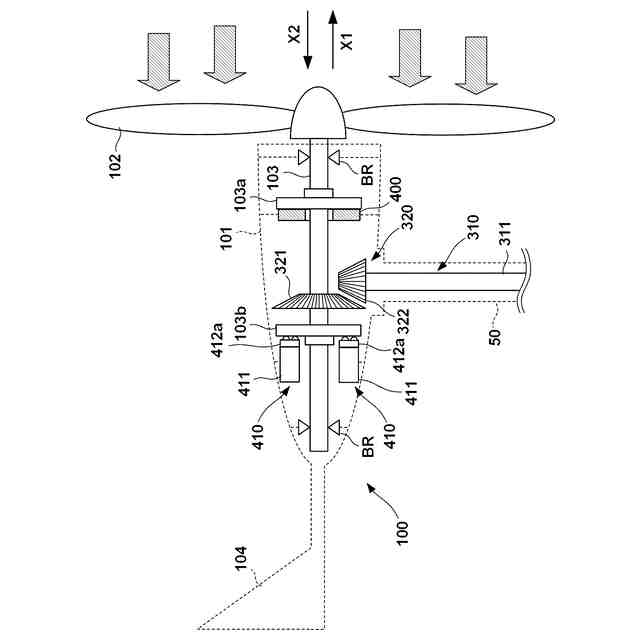

風車の内部構造と伝達機構の上部の説明図。
風車の動作説明図。

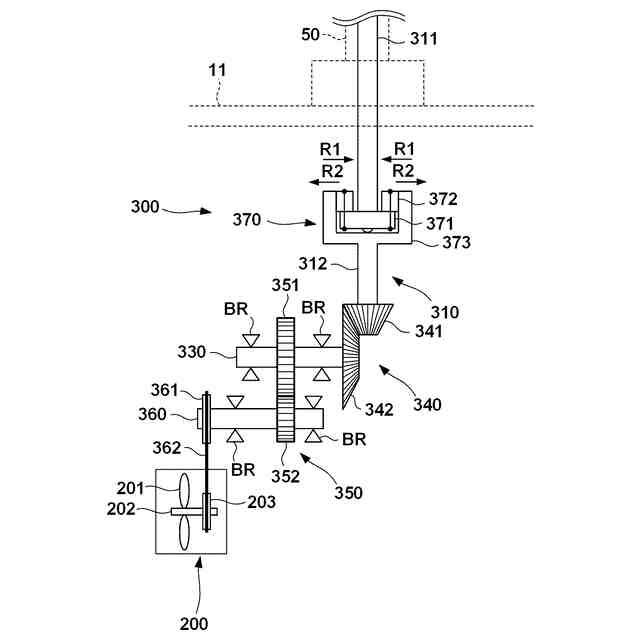

伝達機構の中部及び下部の説明図。

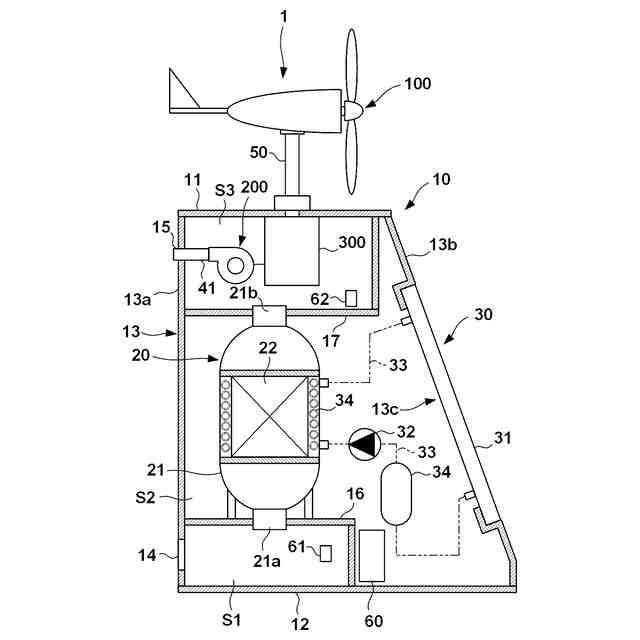

別の例の気体処理装置の内部構造の説明図。
別の例の気体処理装置の内部構造の説明図。
別の例の気体処理装置の内部構造の説明図。
別の例の気体処理装置の内部構造の説明図。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではなく、また実施形態で説明されている特徴の組み合わせの全てが発明に必須のものとは限らない。実施形態で説明されている複数の特徴のうち二つ以上の特徴は任意に組み合わされてもよい。また、同一若しくは同様の構成には同一の参照番号を付し、重複した説明は省略する。
【００１０】
＜第一実施形態＞
＜装置の構成＞
図１は本発明の一実施形態に係る気体処理装置１の外観図、図２は気体処理装置１の内部構造の説明図である。気体処理装置１は屋外に設置され、気体から二酸化炭素を回収して、二酸化炭素の濃度が高い気体を排出する装置であり、例えば、ビニルハウスに代表される農業施設などに隣接して設置される建物である。本実施形態の場合、処理対象である気体は空気である。
（【００１１】以降は省略されています）
