公開番号2025153179
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055516
出願日2024-03-29
発明の名称レベル電圧生成回路、表示ドライバ及び表示装置
出願人ローム株式会社
代理人弁理士法人レクスト国際特許事務所
主分類G09G 3/20 20060101AFI20251002BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】回路面積を抑えて、高精度な複数のレベル電圧を生成することが可能なレベル電圧生成回路、表示ドライバ及び表示装置を提供することを目的とする。
【解決手段】複数のタップの各々から異なる電圧レベルを有する複数のレベル電圧を出力する抵抗ストリングと、ガンマ特性に沿った夫々異なる電圧値を有するm個の参照電圧を生成する参照電圧生成部と、m個の参照電圧を個別に増幅してm個のガンマ電圧を生成してm個のタップに出力する第1～第mのガンマバッファと、を含み、少なくとも1のガンマバッファは、自身が出力したガンマ電圧に生じているオフセットを2値の制御信号に応じて除去するオフセットキャンセル回路を含むオフセットキャンセルアンプと、m個のガンマ電圧及び電源電圧のうちから選択した、互いの電圧差が電源電圧より低い2つの電圧を2値とした制御信号を生成してオフセットキャンセル回路に出力する制御信号出力回路と、を有する。

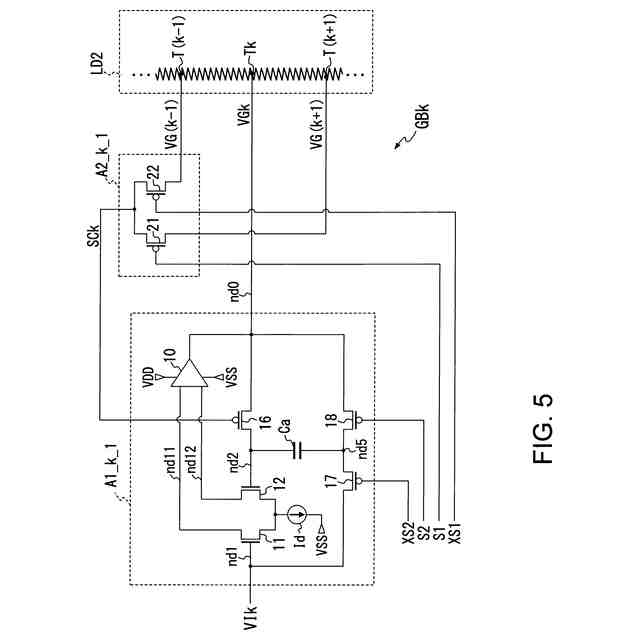

【選択図】図5
特許請求の範囲【請求項１】

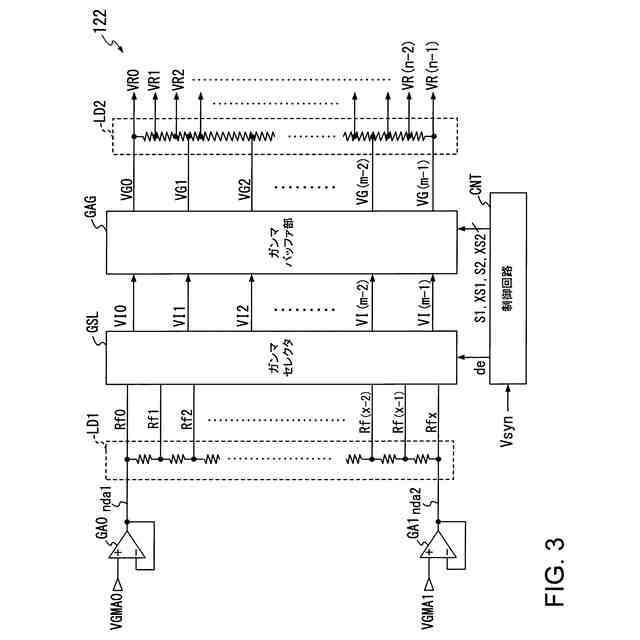

複数のタップの各々を介して互いに直列に接続されている複数の抵抗を含み、前記タップの各々から異なる電圧レベルを有する複数のレベル電圧を出力する抵抗ストリングと、
所望のガンマ特性に沿った夫々異なる電圧値を有するｍ（ｍは２以上の整数）個の参照電圧を生成する参照電圧生成部と、

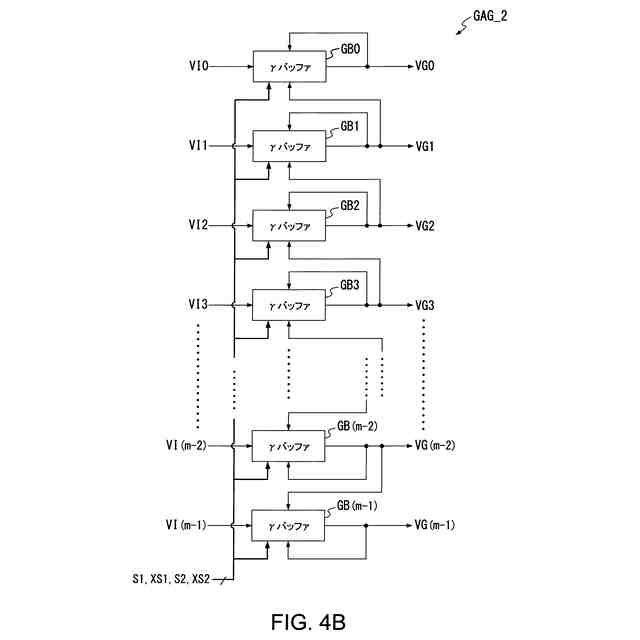

前記ｍ個の参照電圧を夫々個別に受け、２つの電源電圧の供給を受けて動作することで前記ｍ個の参照電圧を個別に増幅して得られたｍ個の電圧をｍ個のガンマ電圧として生成し、前記複数のタップのうちのｍ個のタップに出力する第１～第ｍのガンマバッファと、を含み、
前記第１～第ｍのガンマバッファのうちの少なくとも１のガンマバッファは、
自身が出力した前記ガンマ電圧に生じているオフセット電圧を２値の制御信号に応じて除去するオフセットキャンセル回路を含むオフセットキャンセルアンプと、
自身を含む前記第１～第ｍのガンマバッファが出力した前記ｍ個のガンマ電圧及び前記２つの電源電圧のうちから選択した、互いの電圧差が前記２つの電源電圧差より低い２つの電圧を受け、前記２つの電圧を前記２値とした前記制御信号を生成して前記オフセットキャンセル回路に出力する制御信号出力回路と、を有することを特徴とするレベル電圧生成回路。
続きを表示（約 3,600 文字）【請求項２】
前記２つの電圧のうちの一方の電圧は、前記１のガンマバッファが出力した前記ガンマ電圧であることを特徴とする請求項１に記載のレベル電圧生成回路。
【請求項３】
前記２つの電圧は、前記第１～第ｍのガンマバッファのうちで前記１のガンマバッファを除く２つのガンマバッファから出力された２つの前記ガンマ電圧であることを特徴とする請求項１に記載のレベル電圧生成回路。
【請求項４】
前記オフセットキャンセル回路は第１の容量素子を含み、
前記オフセットキャンセルアンプは、

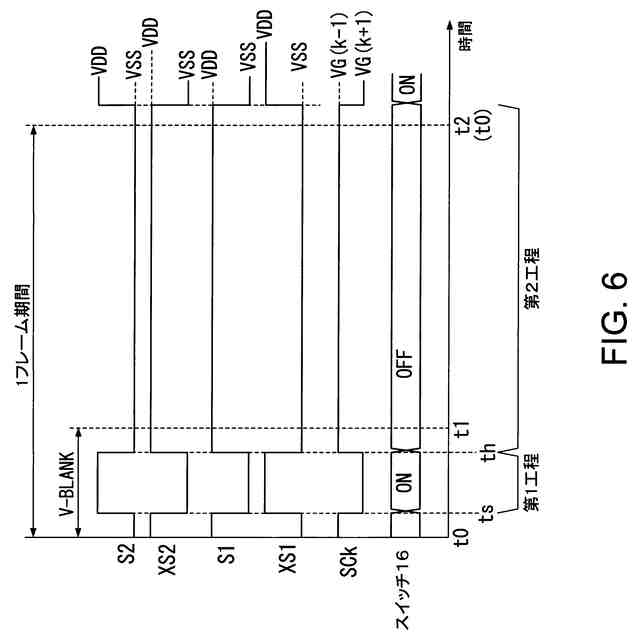

前記制御信号に基づき、前記オフセット電圧又は前記オフセット電圧を生じている前記ガンマ電圧を前記第１の容量素子に蓄積する第１工程と、
前記第１の容量素子に蓄積した電圧を保持し、前記１のガンマバッファが出力する前記ガンマ電圧から前記オフセット電圧を除去したガンマ電圧を前記抵抗ストリングの前記タップに供給する第２工程と、を順に実行し、
制御信号出力回路は、
前記第１工程では前記２つの電圧のうちの一方の電圧を有する前記制御信号を生成し、前記第２工程では前記２つの電圧のうちの他方の電圧を有する前記制御信号を生成することを特徴とする請求項１に記載のレベル電圧生成回路。
【請求項５】
前記オフセットキャンセルアンプは、
前記ガンマ電圧を出力する出力ノードと、
前記参照電圧を受ける第１の入力端及び前記出力ノードの電圧を受ける第２の入力端を含み、前記参照電圧と前記出力ノードの電圧との差分に対応した一対の電流を送出する第１の差動対と、
前記一対の電流同士の差に対応した電流を前記出力ノードに送出する増幅段と、を含み、
前記オフセットキャンセル回路は、前記制御信号に応じてオンオフ制御され、オン状態時に前記第１の容量素子の一端及び前記第１の差動対の前記第２の入力端と前記出力ノードとを接続する第１のスイッチ素子を含み、

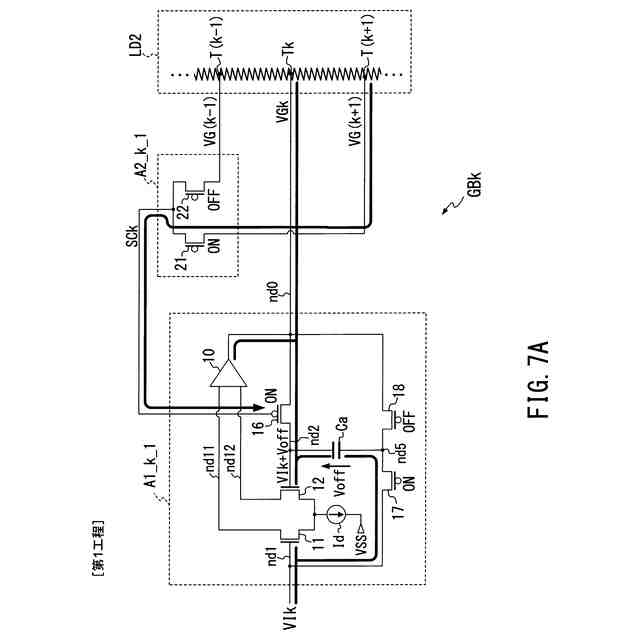

前記第１工程では、前記第１の差動対の前記第１の入力端と前記第１の容量素子の他端とが接続された状態で、前記制御信号出力回路が前記第１のスイッチ素子をオン状態にする前記制御信号を前記第１のスイッチ素子に供給することで、前記第１の容量素子に前記オフセット電圧を蓄積させ、
前記第２工程では、前記出力ノードと前記第１の容量素子の他端とが接続された状態で、前記制御信号出力回路が前記第１のスイッチ素子をオフ状態にする前記制御信号を前記第１のスイッチ素子に供給することで、前記第１の容量素子に蓄積された前記オフセット電圧が保持され、その結果前記出力ノードの電圧から前記オフセット電圧が除去されることを特徴とする請求項４に記載のレベル電圧生成回路。
【請求項６】
前記オフセットキャンセルアンプは、前記出力ノードの電圧を前記ガンマ電圧として前記抵抗ストリングの前記タップに供給しつつ前記第１工程及び前記第２工程を順に実行することを特徴とする請求項５に記載のレベル電圧生成回路。
【請求項７】
前記オフセットキャンセル回路は、
オン状態時に前記第１の差動対の第１の入力端と前記第１の容量素子の他端とを接続する第２のスイッチ素子と、
オン状態時に前記第１の容量素子の他端と前記出力ノードとを接続する第３のスイッチ素子と、を含み、
前記第１の差動対は第１導電型のトランジスタ対で構成され、前記第１のスイッチ素子～前記第３のスイッチ素子の各々が第２導電型のトランジスタで構成されることを特徴とする請求項５に記載のレベル電圧生成回路。
【請求項８】
前記オフセットキャンセルアンプは、
前記ガンマ電圧を出力する出力ノードと、
前記参照電圧を受ける第１の入力端及び前記出力ノードの電圧を受ける第２の入力端を含み、前記参照電圧と前記出力ノードの電圧との差分に対応した一対の電流を送出する第１の差動対と、
前記一対の電流同士の差に対応した電流を前記出力ノードに送出する増幅段と、を含み、
前記制御信号出力回路は、前記制御信号のレベルを反転した反転制御信号を生成し、
前記オフセットキャンセル回路は、
前記制御信号に応じてオンオフ制御され、オン状態時に前記出力ノードを前記第１の差動対の前記第２の入力端に接続する第１のスイッチ素子と、
前記制御信号に応じてオンオフ制御され、オン状態時に前記出力ノードを前記第１の容量素子の一端に接続する第２のスイッチ素子と、
前記反転制御信号に応じてオンオフ制御され、オン状態時に前記第１の容量素子の一端を前記第１の差動対の前記第２の入力端に接続する第３のスイッチ素子と、を含み、
前記第１工程では、前記第１の差動対の前記第１の入力端と前記第１の容量素子の他端とが接続された状態で、前記制御信号出力回路が、前記第１及び第２のスイッチ素子をオン状態にする前記制御信号を前記第１及び第２のスイッチ素子に供給すると共に、前記第３のスイッチ素子をオフ状態にする前記反転制御信号を前記第３のスイッチ素子に供給することで、前記第１の容量素子に前記オフセット電圧を蓄積させ、
前記第２工程では、前記出力ノードと前記第１の容量素子の他端とが接続された状態で、前記制御信号出力回路が前記第１及び第２のスイッチ素子をオフ状態にする前記制御信号を前記第１及び第２のスイッチ素子に供給すると共に前記第３のスイッチ素子をオン状態にする前記反転制御信号を前記第３のスイッチ素子に供給することで、前記第１の容量素子に蓄積された前記オフセット電圧が保持され、その結果前記出力ノードの電圧から前記オフセット電圧が除去されることを特徴とする請求項４に記載のレベル電圧生成回路。
【請求項９】
前記オフセットキャンセルアンプは、
前記ガンマ電圧を出力する出力ノードと、
前記出力ノードの電圧を受ける第１の入力端と前記参照電圧を受ける第２の入力端を含み、前記出力ノードの電圧と前記参照電圧との差分に対応した一対の電流を一対のノードに流す第１の差動対と、
前記一対のノードに流れる電流同士の差に対応した電流を前記出力ノードに送出する増幅段と、を含み、
前記オフセットキャンセル回路は、
前記第１の差動対の前記第１の入力端に前記参照電圧及び前記出力ノードの電圧のうちの一方を選択して供給するスイッチ回路と、
前記第１の容量素子に加え第２の容量素子と、
前記第１の容量素子の一端が接続されている第１の入力端及び前記第２の容量素子の一端が接続されている第２の入力端を有し、前記第１の容量素子の前記一端の電圧と前記第第２の容量素子の前記一端の電圧との差分に対応した一対の電流を前記一対のノードに流す第２の差動対と、
前記制御信号に応じてオンオフ制御され、オン状態時に前記出力ノードの電圧を前記第１の容量素子の前記一端に印加する第１のスイッチ素子と、
前記制御信号に応じてオンオフ制御され、オン状態時に前記参照電圧を前記第２の容量素子の前記一端に印加する第２のスイッチ素子と、を含み、
前記第１工程では、前記参照電圧が前記第１の差動対の前記第１の入力端に供給されるように前記スイッチ回路を制御すると共に、前記制御信号に基づき、前記第１のスイッチ素子及び前記第２のスイッチ素子をオン状態にすることで、前記オフセット電圧が生じている前記出力ノードの電圧を前記第１の容量素子に蓄積させ且つ前記参照電圧を前記第２の容量素子に蓄積させ、
前記第２工程では、前記出力ノードの電圧が前記第１の差動対の前記第１の入力端に供給されるように前記スイッチ回路を制御すると共に、前記制御信号に基づき、前記第１のスイッチ素子及び前記第２のスイッチ素子をオフ状態にすることで、前記第１工程に前記第１及び前記第２の容量素子に夫々蓄積した電圧が前記第２の差動対の前記第１の入力端の電圧及び前記第２の入力端の電圧として夫々保持され、その結果前記出力ノードの電圧から前記オフセット電圧が除去されることを特徴とする請求項４に記載のレベル電圧生成回路。
【請求項１０】
前記オフセットキャンセルアンプは、前記出力ノードの電圧を前記ガンマ電圧として前記抵抗ストリングの前記タップに供給しつつ前記第１工程及び前記第２工程を順に実行することを特徴とする請求項９に記載のレベル電圧生成回路。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電圧レベルが異なる複数の電圧を生成する電圧生成回路、表示ドライバ及び表示装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

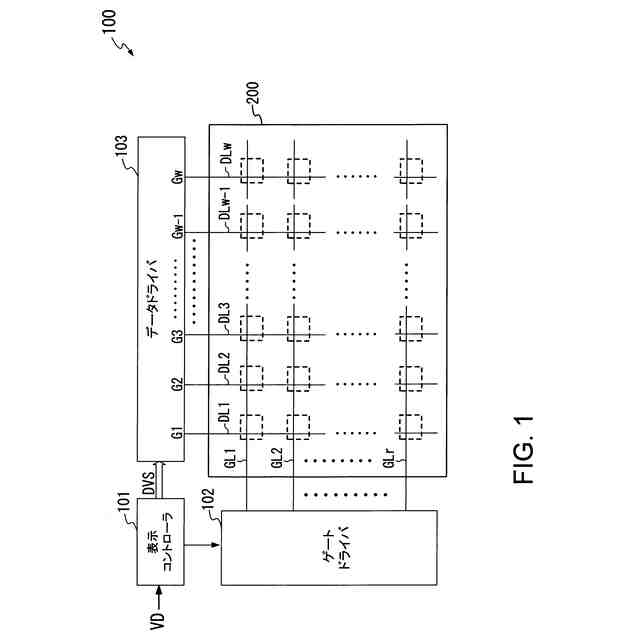

液晶型又は有機ＥＬ型の表示装置には、２次元画面の水平方向に伸張する複数のゲート線と２次元画面の垂直方向に伸張する複数のソース線とが配置されている表示パネルと、当該ゲート線を駆動するゲートドライバと、ソース線を駆動するソースドライバと、が含まれている。
【０００３】
ソースドライバには、映像信号に基づく各画素の輝度レベルを表す画素データ片を受け、当該画素データ片の各々を、この画素データ片にて示される輝度レベルに対応した電圧値を有する階調電圧に変換するデコーダが含まれている。デコーダは、階調電圧生成部で生成された複数の階調電圧のうちから、画素データ片にて示される輝度レベルに対応した１つを選択し、この選択した階調電圧を表示パネルのソース線に供給する。
【０００４】
尚、上記した階調電圧生成部として、複数の抵抗が直接に接続されてなる第１及び第２のラダー抵抗、セレクタ、及びガンマアンプ群含むものが提案されている（例えば特許文献１の図３参照）。特許文献１の図３に記載されているセレクタは、第１のラダー抵抗１０７で生成された複数の電圧のうちから、所望とするガンマ特性に沿った電圧値を有する６個の電圧（Ｖ２～Ｖ７）を選択し、夫々をガンマアンプの各々（Ａ１～Ａ６）に個別に供給する。ここで、各ガンマアンプによって増幅された電圧群は第２のラダー抵抗１５３における所望とするタップの各々に印加され、この際、当該第２のラダー抵抗の各タップに生じた電圧が上記した複数の階調電圧として出力される。
【先行技術文献】
【特許文献】
【０００５】
特開２００９－８９５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、近年の表示パネルの大画面化及び高精細化に伴い、ソースドライバは複数のＩＣチップに分割して構築されており、夫々が表示パネルの２次元画面の水平方向に沿って並置して設置されている。
【０００７】
ここで、各ＩＣチップ内で生成された各階調電圧における所望電圧値に対する誤差量は、製造バラツキ等に起因してＩＣチップ毎に異なる場合があるので、その誤差量の差が大きい場合には、画像の表示ムラとして視覚されるおそれがある。
【０００８】
よって、階調電圧生成部では、所望とする電圧値に対する誤差量が少ない高精度な階調電圧を生成することが望まれている。
【０００９】
尚、階調電圧の高精度化を図るために、上記したガンマアンプを構成するトランジスタのサイズを大型化することが考えられるが、その分だけ複数のガンマアンプを構築するために必要となる回路面積が増えるという問題が生じる。
【００１０】
そこで、本発明は、回路面積を抑えて、所望とする高精度な複数のレベル電圧を生成することが可能なレベル電圧生成回路、表示ドライバ及び表示装置を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
