公開番号2025153056
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055327
出願日2024-03-29
発明の名称電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置
出願人京セラ株式会社
代理人弁理士法人酒井国際特許事務所
主分類H01M 8/1213 20160101AFI20251002BHJP(基本的電気素子)
要約【課題】耐久性を向上することができる電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置を提供する。
【解決手段】電気化学セルは、Srを含む第1電極と、Zrを含む固体電解質層と、Ce、ZrおよびSrを含む中間層とを備える。中間層は、第1電極と固体電解質層との間に位置する。中間層は、第1電極の近くに位置する第1部位と、固体電解質層の近くに位置する第2部位とを有する。第2部位の少なくとも一部は、第1部位の平均Sr含有量よりも多くのSrを含有する。
【選択図】図2
特許請求の範囲【請求項１】
Ｓｒを含む第１電極と、
Ｚｒを含む固体電解質層と、
前記第１電極と前記固体電解質層との間に位置し、Ｃｅ、ＺｒおよびＳｒを含む中間層と
を備え、
前記中間層は、前記第１電極の近くに位置する第１部位と、前記固体電解質層の近くに位置する第２部位とを有し、
前記第２部位の少なくとも一部は、前記第１部位の平均Ｓｒ含有量よりも多くのＳｒを含有する
電気化学セル。
続きを表示（約 750 文字）【請求項２】
前記第２部位の平均Ｓｒ含有量は、前記第１部位の平均Ｓｒ含有量より大きい
請求項１に記載の電気化学セル。
【請求項３】
前記第２部位は、前記固体電解質層との界面を含む境界部を有し、
前記境界部は、該境界部以外の前記第２部位よりも多くのＳｒを含有する
請求項１に記載の電気化学セル。
【請求項４】
前記第２部位の平均Ｓｒ含有量は、前記第２部位が含有する金属元素の全量に対し０．１原子％以上である
請求項１に記載の電気化学セル。
【請求項５】
前記第２部位の平均Ｓｒ含有量は、前記第２部位が含有する金属元素の全量に対し７原子％以下である
請求項４に記載の電気化学セル。
【請求項６】
前記第１電極から平面視して、前記中間層は、前記第１電極と重なる第１領域と、前記第１電極の輪郭の外側に位置する第２領域と、を有し、
前記第２領域に位置する前記第２部位の平均Ｚｒ含有量は、前記第１領域に位置する前記第２部位の平均Ｚｒ含有量よりも大きい
請求項５に記載の電気化学セル。
【請求項７】
請求項１～６のいずれか１つに記載の電気化学セルを備えるセルスタックを有する
電気化学セル装置。
【請求項８】
請求項７に記載の電気化学セル装置と、
前記電気化学セル装置を収納する収納容器と
を備えるモジュール。
【請求項９】
請求項８に記載のモジュールと、
前記モジュールの運転を行うための補機と、
前記モジュールおよび前記補機を収容する外装ケースと
を備えるモジュール収容装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置に関する。
続きを表示（約 960 文字）【背景技術】
【０００２】
近年、次世代エネルギーとして、燃料電池セルを複数備える燃料電池セルスタック装置が種々提案されている。燃料電池セルは、水素含有ガス等の燃料ガスと空気等の酸素含有ガスとを用いて電力を得ることができるセルの一種である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－４３８０１号公報
特開２０１４－２６９２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の燃料電池セルスタック装置では、耐久性を向上させる点で改善の余地があった。
【０００５】
実施形態の一態様は、耐久性を向上することができる電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
実施形態の一態様に係る電気化学セルは、Ｓｒを含む第１電極と、Ｚｒを含む固体電解質層と、Ｃｅ、ＺｒおよびＳｒを含む中間層とを備える。中間層は、前記第１電極と前記固体電解質層との間に位置する。前記中間層は、前記第１電極の近くに位置する第１部位と、前記固体電解質層の近くに位置する第２部位とを有する。前記第２部位の少なくとも一部は、前記第１部位の平均Ｓｒ含有量よりも多くのＳｒを含有する。
【０００７】

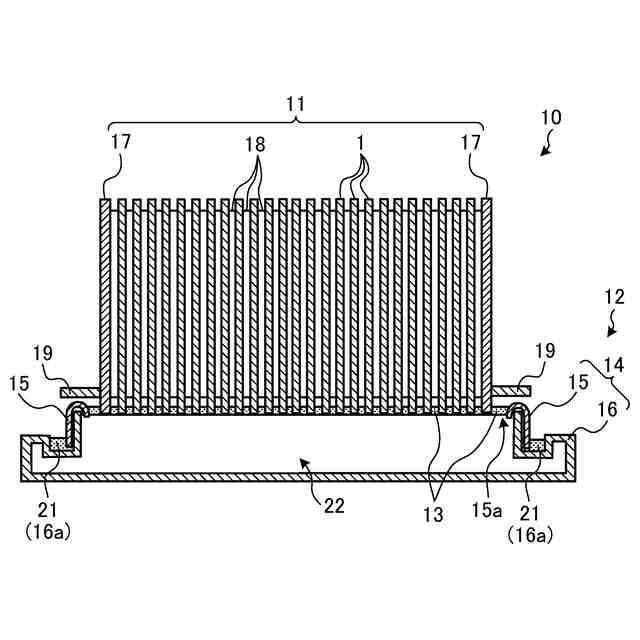

また、本開示の電気化学セル装置は、上記に記載の電気化学セルを備えるセルスタックを有する。
【０００８】
また、本開示のモジュールは、上記に記載の電気化学セル装置と、電気化学セル装置を収納する収納容器とを備える。
【０００９】
また、本開示のモジュール収容装置は、上記に記載のモジュールと、モジュールの運転を行うための補機と、モジュールおよび補機を収容する外装ケースとを備える。
【発明の効果】
【００１０】
実施形態の一態様によれば、耐久性を向上することができる電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置が提供可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
