公開番号2025152710
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054744
出願日2024-03-28
発明の名称手押し車
出願人株式会社NIPPO
代理人弁理士法人クシブチ国際特許事務所
主分類B62B 1/18 20060101AFI20251002BHJP(鉄道以外の路面車両)
要約【課題】運搬物を加熱することができる手押し車を提供することを目的とする。
【解決手段】手押し車1は、運搬物を載荷するバケット2を備え、バケット2の前部には車輪4を備え、後部には手持ち式のグリップ5を備え、側部には脚フレーム9を備え、バケット2の外壁面20A、20B、20Cのうち、少なくとも車輪4に対向する外壁面20Aには、充電式の電池31に接続される電熱ヒータを有する加熱部32を備える。
【選択図】図1
特許請求の範囲【請求項１】
運搬物を載荷するバケットを備え、前記バケットの前部には車輪を備え、後部には手持ち式のグリップを備え、側部には脚フレームを備える手押し車において、
前記バケットの外壁面のうち、少なくとも前記車輪に対向する外壁面に、充電式の電池に接続される電熱ヒータを有する加熱部を備える、
手押し車。
続きを表示（約 260 文字）【請求項２】
前記バケットのすべての外壁面に前記加熱部を備える、
請求項１に記載の手押し車。
【請求項３】
前記加熱部は、前記バケットの前記外壁面に磁石を用いて取付けられる、
請求項１又は２に記載の手押し車。
【請求項４】
前記加熱部は鋼板製の加熱プレートとして構成され、前記磁石は前記加熱プレートの壁面に取付けられる、
請求項３に記載の手押し車。
【請求項５】
前記加熱部は、可撓性面発熱体で構成される、
請求項１に記載の手押し車。

発明の詳細な説明【技術分野】
【０００１】
本発明は、手押し車に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来から、埋設管の埋戻し材として、例えば、グースアスファルト混合物を使用することがある。この場合、埋設管の埋戻し部は施工幅が狭いため、大型のグースアスファルトフィニッシャは使用できない。また、クッカー車から埋設管の埋戻し部にグースアスファルト混合物を直接流し込むのも困難である。
そこで、手押しの一輪車にグースアスファルト混合物を積載し、施工箇所まで運搬する方法がとられている。
手押しの一輪車には、車輪とグリップとの間にバケットが配置される一輪車が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３２２３９７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、グースアスファルト混合物は温度低下により粘度が高まり易いため、一輪車のバケットの温度が低下した場合、バケットにグースアスファルト混合物が付着し易い、という課題があった。また、バケットに付着防止剤として石粉を散布した場合、グースアスファルト混合物の施工面への付着性が石粉により阻害されるため、石粉の使用量は極力減らしたいという要望があった。
本発明は、バケットへの運搬物の付着を抑えることができる手押し車を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記目的を達成するために、本発明は、運搬物を載荷するバケットを備え、前記バケットの前部には車輪を備え、後部には手持ち式のグリップを備え、側部には脚フレームを備える手押し車において、前記バケットの外壁面のうち、少なくとも前記車輪に対向する外壁面には、充電式の電池に接続される電熱ヒータを有する加熱部を備える。
【発明の効果】
【０００６】
本発明によれば、バケットへの運搬物の付着を抑えることができる。
【図面の簡単な説明】
【０００７】

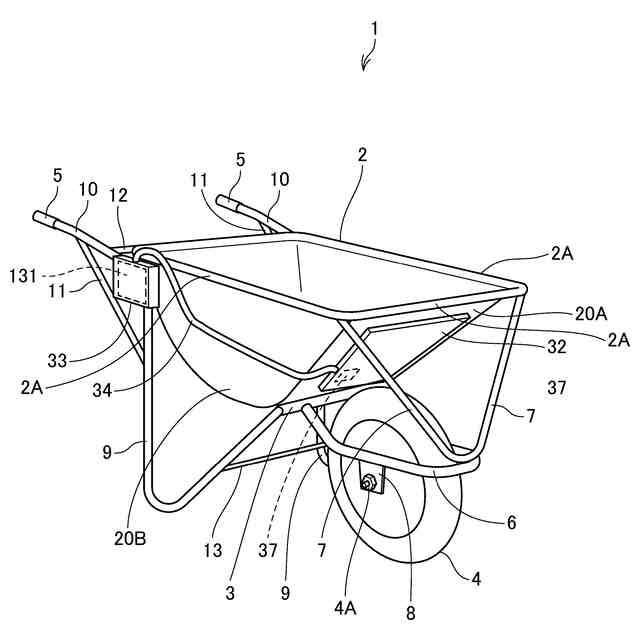

手押し車の実施の形態１を示す斜視図である。
手押し車を下方から見た平面図である。

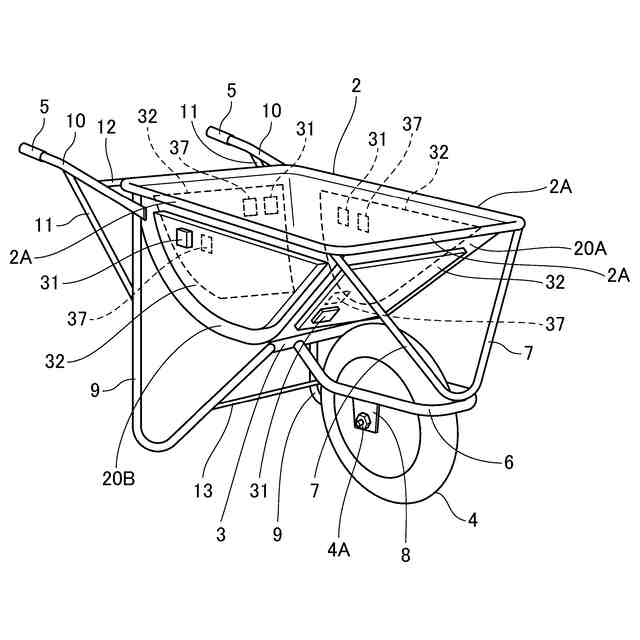

手押し車の実施の形態２を示す斜視図である。
【発明を実施するための形態】
【０００８】
（実施の形態１）
［１．手押し車］
以下、図面を参照して本発明の実施の形態１について説明する。
図１は、手押し車１の斜視図である。図２は、手押し車１を下方から見た平面図である。
【０００９】
手押し車１は、運搬物を載荷するバケット２と、バケット２を支持する支持フレーム３と、バケット２の前下方に設けられる車輪４と、バケット２の後部に設けられるグリップ５と、を備える。
【００１０】
支持フレーム３は、中空のパイプ状に形成され、バケット２の下部に左右方向に亘って溶接されている。支持フレーム３には、前方に向かって伸び、略Ｕ字状に形成されたタイヤフレーム６が溶接されている。
（【００１１】以降は省略されています）
