公開番号2025151397
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052799
出願日2024-03-28
発明の名称CO2分離システム
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類B01D 53/22 20060101AFI20251002BHJP(物理的または化学的方法または装置一般)
要約【課題】CO₂分離を行いつつ対象空間のCO₂濃度を急速に低下させるCO₂分離システムを提供する。
【解決手段】CO₂分離システム1は、流通する空気からCO₂を分離するCO₂分離部を備えるCO₂分離システムであって、屋内における対象空間内の空気をCO₂分離部に流通させ、CO₂濃度が低減した空気を対象空間に送風する第一状態と、対象空間の換気を行う第二状態と、を有し、第一状態と第二状態の制御を行う制御部5を備える。CO₂分離部は、対象空間内の空気のCO₂濃度の増加に伴ってCO₂分離能力を増加させるように動作する。制御部5は、CO₂分離部におけるCO₂分離能力の基準値に達するまでは第一状態での運転を行い、CO₂分離能力の基準値を超えた場合に、第一状態及び第二状態を組み合わせて運転させる。
【選択図】図1
特許請求の範囲【請求項１】
流通する空気からＣＯ
２
を分離するＣＯ
２
分離部を備えるＣＯ
２
分離システムであって、
屋内における対象空間内の空気を前記ＣＯ
２
分離部に流通させ、ＣＯ
２
濃度が低減した空気を前記対象空間に送風する第一状態と、
前記対象空間の換気を行う第二状態と、を有し、
前記第一状態と前記第二状態の制御を行う制御部を備え、
前記ＣＯ
２
分離部は、前記対象空間内の空気のＣＯ
２
濃度の増加に伴ってＣＯ
２
分離能力を増加させるように動作し、
前記制御部は、
前記ＣＯ
２
分離部における前記ＣＯ
２
分離能力の基準値に達するまでは前記第一状態での運転を行い、
前記ＣＯ
２
分離能力の前記基準値を超えた場合に、前記第一状態及び前記第二状態を組み合わせて運転させる、
ＣＯ
２
分離システム。
続きを表示（約 1,200 文字）【請求項２】
前記制御部は、
前記基準値を超えた場合に、前記第一状態での送風量を抑制し、前記第二状態での送風を開始する、
請求項１に記載のＣＯ
２
分離システム。
【請求項３】
前記制御部は、
前記基準値を超えた場合に、前記第一状態での送風量は前記基準値に達するまでの送風量を維持し、前記第二状態での送風量を増加させる、
請求項１に記載のＣＯ
２
分離システム。
【請求項４】
内部に前記ＣＯ
２
分離部を有する筐体と、
外気を前記筐体内に流入させる外気風路と、
前記筐体内を流通した空気を前記筐体外に排出する排気風路と、
前記対象空間の空気を前記筐体内に流入させる還気風路と、
前記筐体内を流通した空気を前記対象空間に通風する給気風路と、を備え、
前記制御部は、
前記第一状態では、前記外気風路と前記排気風路とを前記ＣＯ
２
分離部を介して連通接続し、且つ、前記還気風路と前記給気風路とを前記ＣＯ
２
分離部を介して連通接続し、
前記第二状態では、前記外気風路と前記給気風路とを連通接続し、且つ、前記還気風路と前記排気風路とを連通接続する、
請求項１に記載のＣＯ
２
分離システム。
【請求項５】
前記外気風路と前記給気風路との間に設置され、流通する空気の流量を調整可能な第一接続部と、
前記還気風路と前記排気風路との間に設置され、流通する空気の流量を調整可能な第二接続部と、を備え、
前記制御部は、
前記基準値に達するまでは、前記第一接続部及び前記第二接続部を閉止し、
前記基準値を超えた場合に、前記対象空間内のＣＯ
２
濃度に応じて前記第一接続部及び前記第二接続部の開度を調整し、前記第二状態での送風を行う、
請求項４に記載のＣＯ
２
分離システム。
【請求項６】
前記還気風路から前記給気風路へ送風させる内気ファンと、
前記還気風路から前記排気風路へ送風させる排気ファンと、を備え、
前記制御部は、
前記ＣＯ
２
分離部における前記ＣＯ
２
分離能力の前記基準値を超えた場合に、
前記内気ファンの送風量は維持しつつ前記排気ファンの動作を開始する、
請求項４に記載のＣＯ
２
分離システム。
【請求項７】
前記第二状態では、
前記外気風路から前記給気風路に送風される第一空気と、前記還気風路から前記排気風路に送風される第二空気と、の間で熱交換が行われる、
請求項４に記載のＣＯ
２
分離システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、対象空間の空気からＣＯ
２
を分離するＣＯ
２
分離システムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
閉鎖された空間単位の空気中における二酸化炭素（ＣＯ
２
）の濃度を低減させるために、空間単位の空気がパージガス膜システムに供給される。パージガス膜システムでは、ＣＯ
２
が優先的に膜モジュールを通過するので、ＣＯ
２
が低減した空気が残留する。残留した空気は空間単位に再び戻される（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特表２００６－５１２９４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ＣＯ
２
分離システムは、ＣＯ
２
を分離するモジュールを有し、対象空間内の空気からＣＯ
２
を分離し、対象空間へ戻すことで、閉鎖された対象空間の空気中における二酸化炭素（ＣＯ
２
）濃度を低減する。このようなＣＯ
２
分離システムでは、ＣＯ
２
濃度の低減はモジュールのＣＯ
２
分離能力に依存するため、対象空間のＣＯ
２
濃度が急速に増加した場合にＣＯ
２
濃度を速やかに低減することが困難であるという課題があった。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、本発明のＣＯ
２
分離システムは、流通する空気からＣＯ
２
を分離するＣＯ
２
分離部を備えるＣＯ
２
分離システムであって、屋内における対象空間内の空気をＣＯ
２
分離部に流通させ、ＣＯ
２
濃度が低減した空気を対象空間に送風する第一状態と、対象空間の換気を行う第二状態と、を有し、第一状態と第二状態の制御を行う制御部を備える。ＣＯ
２
分離部は、対象空間内の空気のＣＯ
２
濃度の増加に伴ってＣＯ
２
分離能力を増加させるように動作し、制御部は、ＣＯ
２
分離部におけるＣＯ
２
分離能力の基準値に達するまでは第一状態での運転を行い、ＣＯ
２
分離能力の基準値を超えた場合に、第一状態及び第二状態を組み合わせて運転させる。これにより所期の目的を達成するものである。
【発明の効果】
【０００６】
本発明のＣＯ
２
分離システムによれば、熱損失を抑制しつつ対象空間のＣＯ
２
濃度を速やかに低減できる。
【図面の簡単な説明】
【０００７】

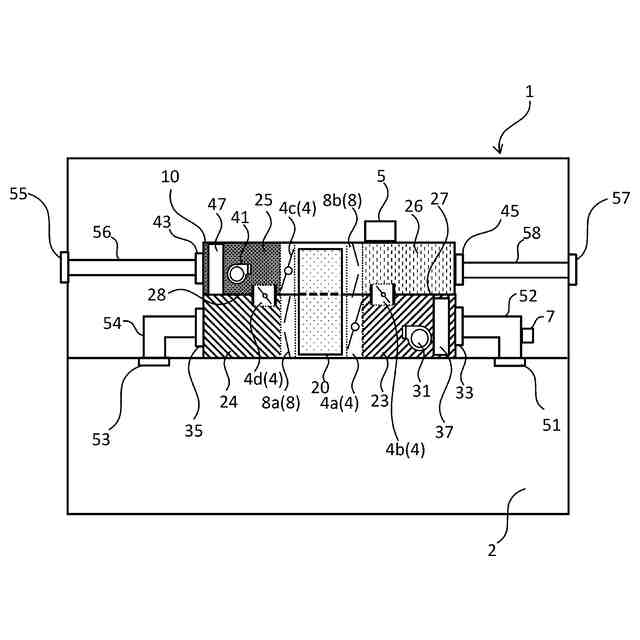

図１は、実施の形態１に係るＣＯ
２
分離システムの模式図である。

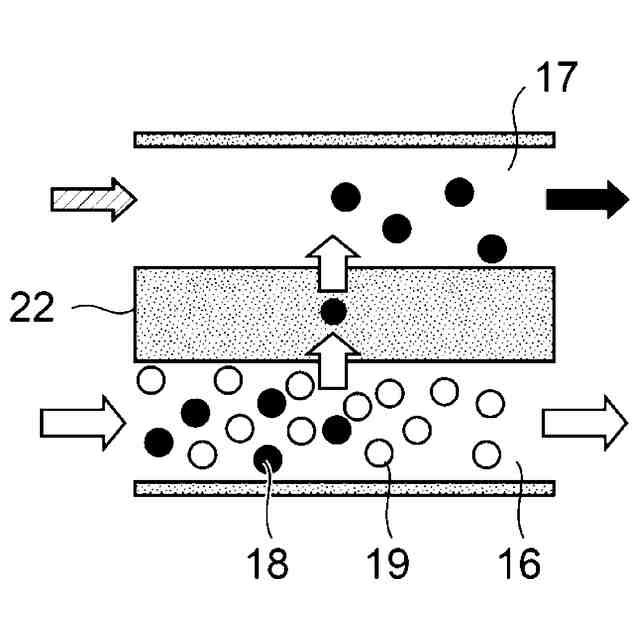

図２は、図１のＣＯ
２
分離素子の概要を示す図である。
図３は、実施の形態１での第一状態における空気の流れを示す図である。

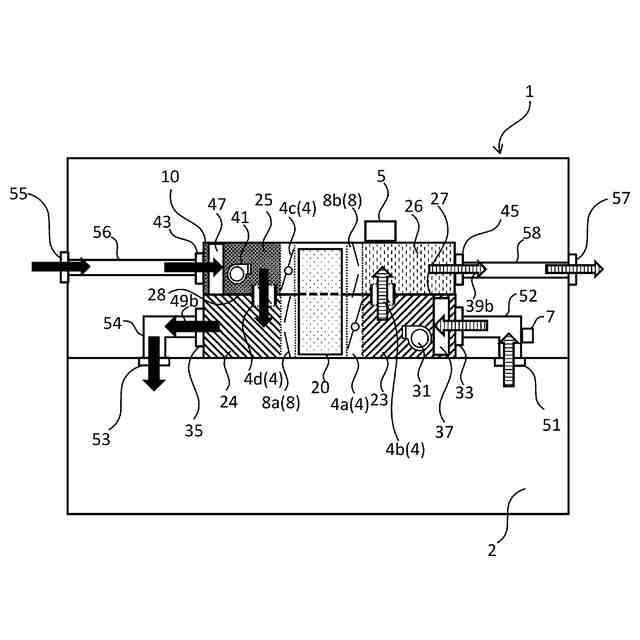

図４は、実施の形態１での第二状態における空気の流れを示す図である。

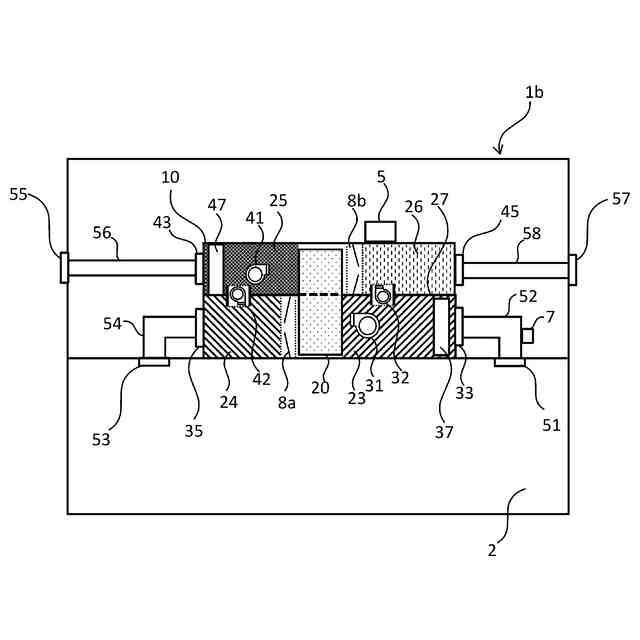

図５は、実施の形態２に係るＣＯ
２
分離システムの模式図である。
図６は、実施の形態２での第一状態における空気の流れを示す図である。
図７は、実施の形態２での第二状態における空気の流れを示す図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施の形態について図面を参照しながら説明する。なお、以下の実施の
形態は、本発明を具体化した一例であって、本発明の技術的範囲を限定するものではない。また、実施形態において説明する各図は模式的な図であり、各図中の各構成要素の大きさ及び厚さそれぞれの比が必ずしも実際の寸法比を反映しているとは限らない。
【０００９】
（実施の形態１）
図１を参照して、本実施の形態に係るＣＯ
２
分離システム１について説明する。図１は、実施の形態１に係るＣＯ
２
分離システムの模式図である。
【００１０】
図１に示すように、住宅等の建物２の屋内には、ＣＯ
２
分離システム１が設置されている。ＣＯ
２
分離システム１は、屋内の対象空間の空気から対象気体（例えば、ＣＯ
２
等）を除去する装置である。ＣＯ
２
分離システム１は、筐体１０と、ＣＯ
２
分離素子２０と、内気ファン３１と、内気フィルタ３７と、外気ファン４１と、外気フィルタ４７と、流量調整部４と総称される第１流量調整部４ａ、第２流量調整部４ｂ、第３流量調整部４ｃ、及び第４流量調整部４ｄと、制御部５と、内気ＣＯ
２
濃度検知部７と、逆流抑制部８と総称される第１逆流抑制部８ａ及び第２逆流抑制部８ｂと、を含んで構成される。
（【００１１】以降は省略されています）
