公開番号2025150110
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024050819
出願日2024-03-27
発明の名称内接ギヤポンプ
出願人住友精密工業株式会社
代理人弁理士法人前田特許事務所
主分類F04C 2/18 20060101AFI20251002BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】内接ギヤポンプの最高回転数を高める。

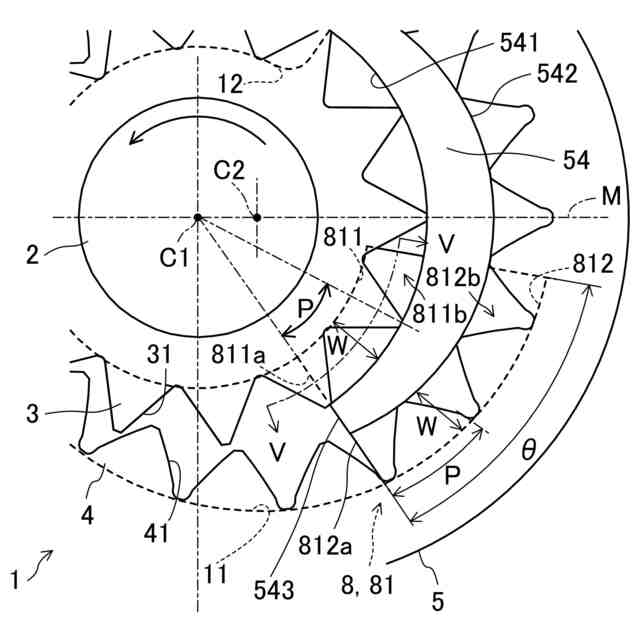

【解決手段】内接ギヤポンプ1は、ピニオンギヤ3及びリングギヤ4を含むギヤセット13と、ハウジング10と、第1端543から第2端544まで延びる固定型のクリセント54と、を備え、ハウジングは、吸込部に開口する流入口811a、812aと、ハウジングの支持面52、61において、ピニオンギヤの歯先円と歯底円との間に対応する箇所、又は、リングギヤの歯先円と歯底円との間に対応する箇所に、少なくとも開口する流出口811b、812bと、を含み、かつ流入口から流入した作動油を流出口からピニオンギヤの歯溝又はリングギヤの歯溝へ流出させる導入路8を有する。
【選択図】図4
特許請求の範囲【請求項１】
外歯を有しかつシャフトによって回転されるピニオンギヤ及び前記外歯に噛み合う内歯を有するリングギヤを含むギヤセットと、
作動油の吸込部及び吐出部を有し、かつ前記ギヤセットを回転可能に収容するハウジングと、
前記ピニオンギヤと前記リングギヤとの噛み合いが離れる箇所において、第１端から第２端まで円弧状に延びる固定型のクリセントと、
を備え、
前記ハウジングは、前記シャフトに直交する面であって、前記ギヤセットの側面を支持する支持面を有し、
前記ハウジングはまた、前記吸込部に開口する流入口と、前記吸込部と前記吐出部との間の前記支持面において、前記ピニオンギヤの歯先円と歯底円との間に対応する箇所、又は、前記リングギヤの歯先円と歯底円との間に対応する箇所に、少なくとも開口する流出口と、を含み、かつ前記流入口から流入した作動油を前記流出口から前記ピニオンギヤの歯溝又は前記リングギヤの歯溝へ流出させる導入路を有する、
内接ギヤポンプ。
続きを表示（約 970 文字）【請求項２】
請求項１に記載の内接ギヤポンプにおいて、

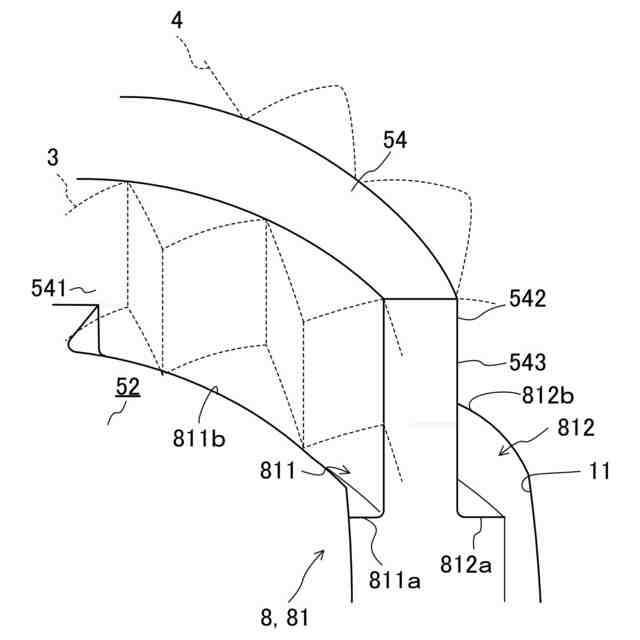

前記導入路は、前記ハウジングにおいて、前記支持面から凹陥する溝形状を有し、
前記流出口は、前記支持面において、前記吸込部の縁から前記吐出部の方へ向かって延びている、
内接ギヤポンプ。
【請求項３】
請求項２に記載の内接ギヤポンプにおいて、
前記導入路は、前記吸込部から、前記流出口に接するギヤのピッチ以上でかつ前記クリセントの前記第１端と前記第２端との中間位置までの範囲内において、延びている、
内接ギヤポンプ。
【請求項４】
請求項２又は３に記載の内接ギヤポンプにおいて、
前記クリセントは、前記外歯が当接する第１円弧壁と、前記内歯が当接する第２円弧壁とを有し、

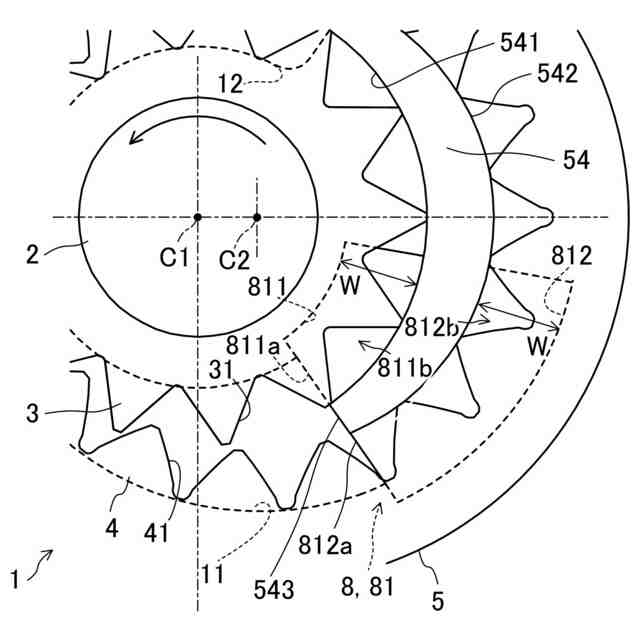

前記導入路は、前記支持面における前記第１円弧壁に対して径方向の内側の位置、及び、前記第２円弧壁に対して径方向の外側の位置の少なくとも一方において、前記第１円弧壁に隣接して前記第１円弧壁に沿うように、又は前記第２円弧壁に隣接して前記第２円弧壁に沿うように延びている、
内接ギヤポンプ。
【請求項５】
請求項４に記載の内接ギヤポンプにおいて、
前記第１円弧壁に対して径方向の内側に位置する内側導入路の幅は、前記ピニオンギヤの歯たけ以下である、
内接ギヤポンプ。
【請求項６】
請求項４又は５に記載の内接ギヤポンプにおいて、
前記第２円弧壁に対して径方向の外側に位置する外側導入路の幅は、前記リングギヤの歯たけ以下である、
内接ギヤポンプ。
【請求項７】
請求項２に記載の内接ギヤポンプにおいて、

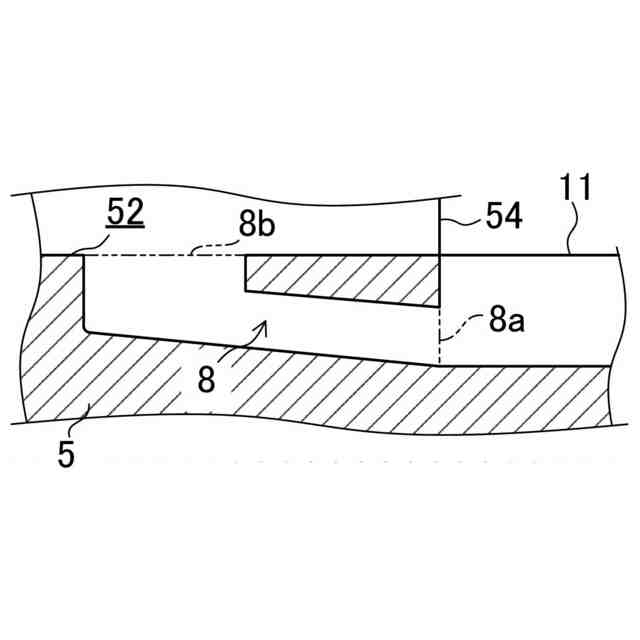

前記導入路の深さは、前記吸込部の深さ以下である、
内接ギヤポンプ。
【請求項８】
請求項１に記載の内接ギヤポンプにおいて、
前記ハウジングは、前記支持面として、前記ギヤセットの第１側面を支持する第１支持面と、前記第１支持面に向かい合う面であって、前記ギヤセットの第２側面を支持する第２支持面とを有し、
前記導入路は、前記第１支持面及び前記第２支持面の少なくとも一方に形成されている、内接ギヤポンプ。

発明の詳細な説明【技術分野】
【０００１】
ここに開示する技術は、内接ギヤポンプに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、従来の内接ギヤポンプが記載されている。この内接ギヤポンプは、クリセント（crescent）を備えている。クリセントは、ピニオンギヤとリングギヤとの間に位置している。ピニオンギヤの外歯及びリングギヤの内歯はそれぞれ、クリセントに当たる。この内接ギヤポンプのクリセントは、外歯及び内歯の方へ移動しない固定型のクリセントである。
【０００３】
前記従来の内接ギヤポンプはまた、圧力伝達油路を有している。圧力伝達油路は、クリセントを挟んだピニオンギヤ側の領域とリングギヤ側の領域とのうちの、リングギヤ側の領域に形成され、かつ吐出ポートとリングギヤの歯の間の空間とを連通させる。圧力伝達油路は、吐出ポートの高圧の作動油の一部をリングギヤの歯の間の空間へ流し、リングギヤの歯の間の空間の圧力を、予め高くする。吐出ポートの圧力とリングギヤの歯の間の空間の圧力との圧力差が小さくなるから、当該空間が吐出ポートに開放される際の圧力変動が抑制される。この従来の内接ギヤポンプは、圧力変動に起因する騒音を低減できる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１８３８６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
固定型のクリセントを備えた内接ギヤポンプは、比較的低い回転数で使用される。回転数を高くすると、内接ギヤポンプの吸込部においてキャビテーションが発生してしまうためである。キャビテーションの発生は、内接ギヤポンプの吸込部における作動油の圧力が、圧力損失によって低下することに起因する。固定型のクリセントを備えた内接ギヤポンプの最高回転数は、キャビテーションが発生する回転数未満に制限される。従来の内接ギヤポンプでは、キャビテーションが発生する回転数が比較的低かったため、内接ギヤポンプの最高回転数も低かった。
【０００６】
一方、内接ギヤポンプの吐出流量を高めることが要求されている。内接ギヤポンプを大きくすることなく、内接ギヤポンプの吐出流量を高めようとすれば、内接ギヤポンプの回転数を高めることが必要になる。しかし、従来の内接ギヤポンプの最高回転数は、前述したように比較的低い。
【０００７】
ここに開示する技術は、内接ギヤポンプの最高回転数を高める。
【課題を解決するための手段】
【０００８】
本願発明者らは、吸込部における圧力低下を抑制する構造を内接ギヤポンプに適用することにより、キャビテーションの発生を抑制しながら、内接ギヤポンプの回転数を高めることを可能にした。
【０００９】
具体的に、ここに開示する技術は、内接ギヤポンプに係る。この内接ギヤポンプは、
外歯を有しかつシャフトによって回転されるピニオンギヤ及び前記外歯に噛み合う内歯を有するリングギヤを含むギヤセットと、
作動油の吸込部及び吐出部を有し、かつ前記ギヤセットを回転可能に収容するハウジングと、
前記ピニオンギヤと前記リングギヤとの噛み合いが離れる箇所において、第１端から第２端まで円弧状に延びる固定型のクリセントと、
を備え、
前記ハウジングは、前記シャフトに直交する面であって、前記ギヤセットの側面を支持する支持面を有し、
前記ハウジングはまた、前記吸込部に開口する流入口と、前記吸込部と前記吐出部との間の前記支持面において、前記ピニオンギヤの歯先円と歯底円との間に対応する箇所、又は、前記リングギヤの歯先円と歯底円との間に対応する箇所に、少なくとも開口する流出口と、を含み、かつ前記流入口から流入した作動油を前記流出口から前記ピニオンギヤの歯溝又は前記リングギヤの歯溝へ流出させる導入路を有する。
【００１０】
内接ギヤポンプでは、ギヤセットが回転することにより、吸込部においてピニオンギヤとリングギヤとの噛み合いが次第に離れる。ピニオンギヤとリングギヤとの噛み合いが離れることに伴い、ピニオンギヤの歯溝及びリングギヤの歯溝に作動油が吸い込まれる。なお、歯溝は、ギヤの歯と歯の間である。吸い込まれた作動油は、ギヤセットの回転によって吸込部側から吐出部側へ運ばれる。そして、吐出部において、離れていたピニオンギヤとリングギヤが次第に近づいて噛み合うことに伴い、ピニオンギヤの歯溝及びリングギヤの歯溝の作動油が、吐出部を通じて吐き出される。
（【００１１】以降は省略されています）
