公開番号2025149568
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050297
出願日2024-03-26
発明の名称校正方法、測定装置、及びインダクタの検査方法
出願人日置電機株式会社,株式会社村田製作所
代理人弁理士法人後藤特許事務所
主分類G01R 27/28 20060101AFI20251001BHJP(測定;試験)
要約【課題】測定装置の測定誤差を低減させる。

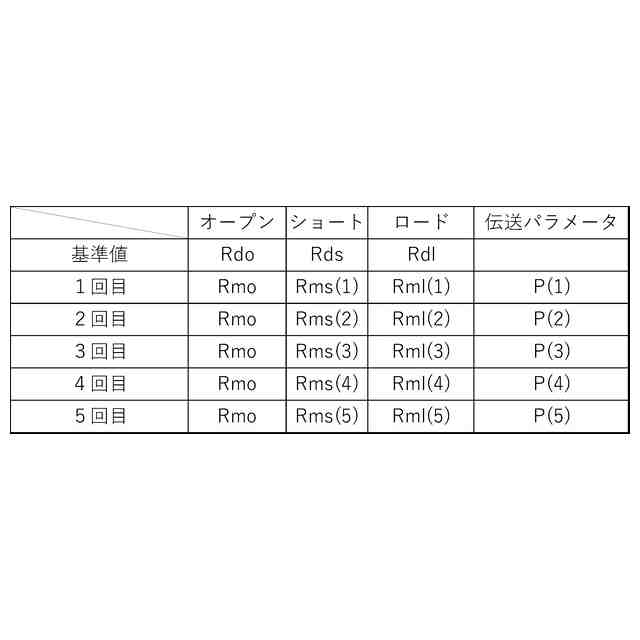

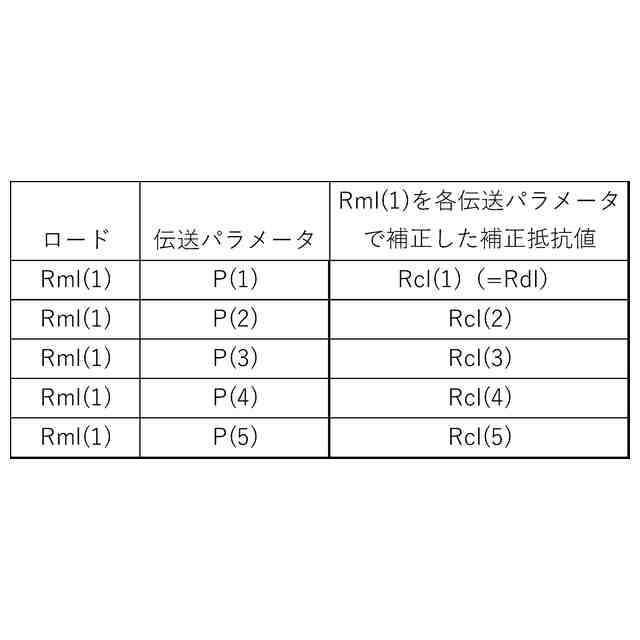

【解決手段】校正方法は、接触子40が他の物体に接触していないオープン状態において電気的特性を測定してオープン基準測定値Rmoを取得するオープン基準測定工程と、電気的特性が既知の基準物に対して接触子40を接触させて基準物の電気的特性を測定する基準測定工程と、オープン基準測定値Rmo、基準物が有する既知の電気的特性である基準値、及び基準物の電気的特性を測定した結果である測定基準値に基づき、測定部20から対象物までの伝送経路の特性を表す伝送パラメータを演算する演算工程と、を含み、基準測定工程は、基準物に対する接触子40の接触と離間とを繰り返して複数回実行され、演算工程では、測定された複数の測定基準値から測定基準値の代表値を取得し、測定基準値の代表値に基づいて伝送パラメータを演算する。

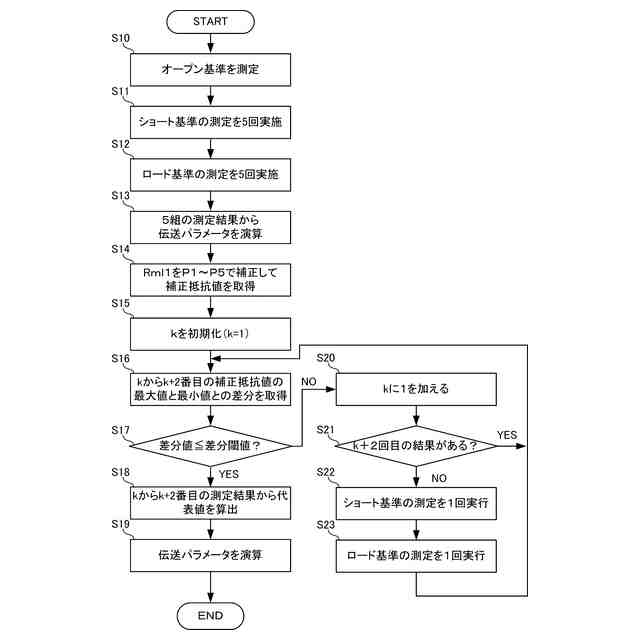

【選択図】図4
特許請求の範囲【請求項１】
対象物に接触する接触子と、前記対象物に印加される電気信号に基づいて前記対象物の電気的特性を測定する測定部と、を備える測定装置の校正方法であって、
前記接触子が他の物体に接触していないオープン状態において前記電気的特性を測定してオープン基準測定値を取得するオープン基準測定工程と、
前記電気的特性が既知の基準物に対して前記接触子を接触させて前記基準物の前記電気的特性を測定する基準測定工程と、
前記オープン基準測定値、前記基準物が有する既知の前記電気的特性である基準値、及び前記基準物の前記電気的特性を測定した結果である測定基準値に基づき、前記測定部から前記対象物までの伝送経路の特性を表す伝送パラメータを演算する演算工程と、を含み、
前記基準測定工程は、前記基準物に対する前記接触子の接触と離間とを繰り返して複数回実行され、
前記演算工程では、
測定された複数の前記測定基準値から前記測定基準値の代表値を取得し、
前記測定基準値の前記代表値に基づいて前記伝送パラメータを演算する、
校正方法。
続きを表示（約 1,900 文字）【請求項２】
請求項１に記載の校正方法であって、
前記代表値は、測定された複数の前記測定基準値の平均値であり、
前記演算工程では、複数の前記測定基準値の最大値と最小値との差分値を取得し、前記差分値と予め定められる判定閾値とを比較した結果に応じて前記伝送パラメータを演算し、
前記基準測定工程は、前記演算工程における前記測定基準値の前記差分値と前記判定閾値との比較結果に基づいて再び実行される、
校正方法。
【請求項３】
請求項２に記載の校正方法であって、

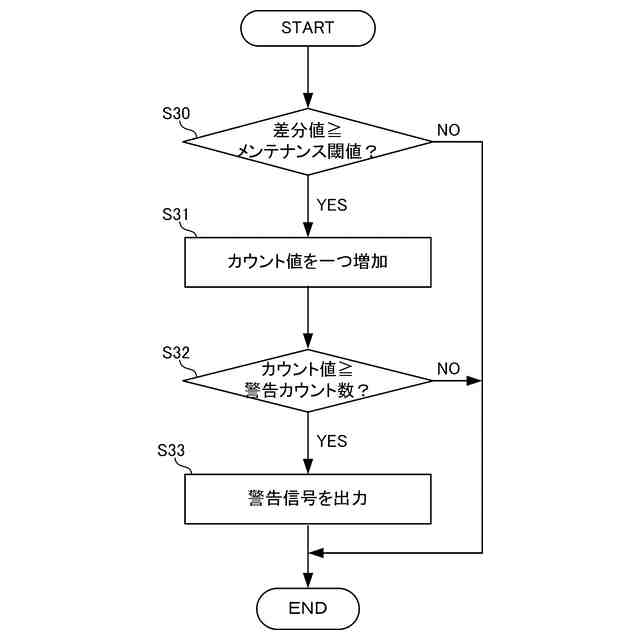

前記測定基準値の最大値と最小値との前記差分値とメンテナンス閾値とを比較し、前記差分値が前記メンテナンス閾値以上となった回数が所定回数に達するとメンテナンスを促す警告を発報するメンテナンス警告工程をさらに備える、
校正方法。
【請求項４】
請求項１に記載の校正方法であって、
前記代表値は、測定された複数の前記測定基準値の平均値であり、
前記演算工程では、
前記基準測定工程が二以上の所定回数実行された後、前記基準測定工程が一度実行されるたびに新たに取得した前記測定基準値を含む前記平均値を算出し、
新たに前記基準測定工程を実行したことに伴う前記測定基準値の前記平均値の変化と予め定められる判定閾値とを比較した結果に応じて前記伝送パラメータを演算し、
前記基準測定工程は、前記演算工程における前記測定基準値の前記平均値の変化と予め定められる前記判定閾値との比較結果に基づいて再び実行される、
校正方法。
【請求項５】
対象物に接触する接触子と、
前記接触子を前記対象物に接触させて前記接触子を通じて前記対象物の電気的特性を測定する測定部と、
前記測定部による測定結果を処理する処理部と、を備え、
前記処理部は、
前記接触子が他の物体に接触していないオープン状態において前記電気的特性を測定してオープン基準測定値を取得するステップと、
前記電気的特性が既知の基準物に対して前記接触子を接触させて前記基準物の前記電気的特性を測定して測定基準値を取得するステップと、
前記オープン基準測定値、前記基準物が有する既知の前記電気的特性である基準値、及び前記基準物の前記電気的特性を測定した前記測定基準値に基づき、前記測定部と前記対象物との間の伝送経路の特性を表す伝送パラメータを演算するステップと、を実行可能に構成され、
前記測定基準値を取得するステップは、前記接触子を前記基準物に繰り返し接触させて複数回実行され、
前記伝送パラメータを演算するステップでは、複数の前記測定基準値から前記測定基準値の代表値を取得し、前記測定基準値の前記代表値に基づいて前記伝送パラメータを演算する、
測定装置。
【請求項６】
対象物であるインダクタに接触する接触子と、前記インダクタに印加される電気信号に基づいて前記インダクタの電気的特性を測定する測定部と、を有する測定装置によって前記インダクタを検査する検査方法であって、
前記測定装置の前記接触子と前記測定部との間の伝送経路の特性を表す伝送パラメータを取得し、前記伝送パラメータに基づいて前記測定装置を校正する校正工程と、

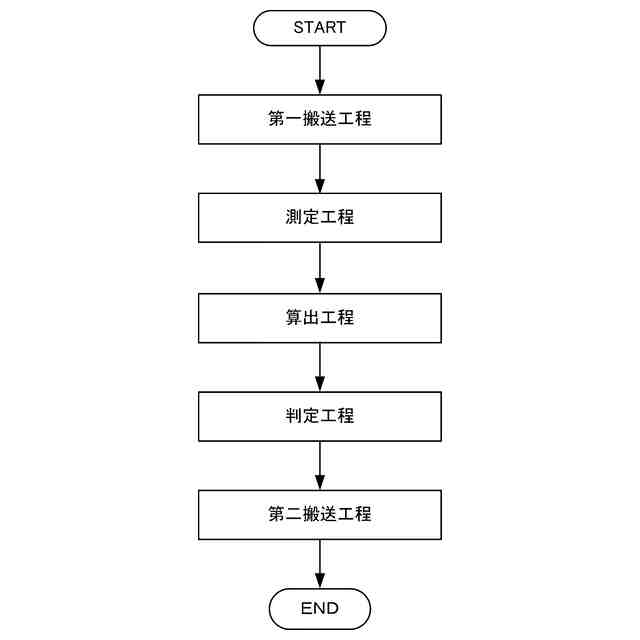

前記接触子を前記インダクタに接触させて前記電気的特性を測定し、前記インダクタの良否を検査する検査工程と、を含み、
前記校正工程は、
前記接触子が他の物体に接触していないオープン状態において前記電気的特性を測定してオープン基準測定値を取得するオープン基準測定工程と、
前記電気的特性が既知の基準物に対して前記接触子を接触させて前記基準物の前記電気的特性を測定して測定基準値を取得する基準測定工程と、
前記オープン基準測定値、前記基準物が有する既知の前記電気的特性である基準値、及び前記基準物の前記電気的特性を測定した前記測定基準値に基づき、前記測定部から前記接触子までの伝送経路の特性を表す前記伝送パラメータを演算する演算工程と、を含み、
前記基準測定工程は、前記接触子を繰り返し接触させて複数回実行され、
前記演算工程では、
複数回測定された前記測定基準値から前記測定基準値の代表値を取得し、
前記測定基準値の前記代表値に基づいて前記伝送パラメータを演算する、
検査方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、校正方法、測定装置、及びインダクタの検査方法に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、ベクトルネットワークアナライザの校正方法が開示されている。この校正方法では、ベクトルネットワークアナライザ（ＶＮＡ）から測定ケーブルの端部までの部分についてのＳパラメータを測定ケーブル毎に算出する。そして、ＶＮＡから測定ケーブルの端部までの部分についてのＳパラメータと、接続具についてのショート、オープン及びロードの特性データとに基づいて、接続具の各々について、複数のＳパラメータを算出し、算出された複数のＳパラメータの中から測定周波数に対応する一つのＳパラメータを選択する。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－３１７１５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電気的特性を測定する測定装置では、電気信号が入出力される測定部から測定の対象物までの電気信号の伝送経路の伝送特性によって、測定誤差が生じることがある。このため、測定装置では、特許文献１に開示されるように、伝送経路の損失による測定誤差の影響を排除するために、対象物を測定する前に測定装置の校正が行われる。
【０００５】
測定装置の校正方法としては、電気的特性が既知の基準物（基準器）の電気的特性を測定装置によって測定することで伝送経路の特性を表す伝送パラメータを取得し、当該伝送パラメータを用いて校正する方法が知られている。
【０００６】
このような校正方法では、測定装置の接触子を基準物に接触させて測定した電気的特性によって伝送パラメータを取得するため、基準物に対する接触子の接触状態（接触抵抗）が異なると、これに起因して伝送パラメータの値が異なり測定誤差が生じる。
【０００７】
通常、測定装置の校正による測定誤差の影響は小さいため、従来は、校正に起因する測定誤差の影響はあまり考慮されていなかった。一方、近年では、電子部品の高機能化、小型化等の要求に伴い、電子部品に対して電気的特性の高精度化が要求されている。このため、測定装置の校正における測定誤差を低減することが求められる。
【０００８】
本発明は、上記の問題点に鑑みてなされたものであり、測定誤差を低減させる測定装置の校正方法、測定装置、及びインダクタの検査方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明のある態様によれば、測定装置の校正方法は、接触子が他の物体に接触していないオープン状態において電気的特性を測定してオープン基準測定値を取得するオープン基準測定工程と、電気的特性が既知の基準物に対して接触子を接触させて基準物の電気的特性を測定して基準測定値を取得する基準測定工程と、オープン基準測定値、基準物が有する既知の電気的特性である基準値、及び基準物の電気的特性を測定した結果である基準測定値に基づき、測定部から対象物までの伝送経路の特性を表す伝送パラメータを演算する演算工程と、を含み、基準測定工程は、接触子を繰り返し接触させて複数回実行され、演算工程では、測定された複数の測定基準値から測定基準値の代表値を取得し、測定基準値の代表値に基づいて伝送パラメータを演算する。
【００１０】

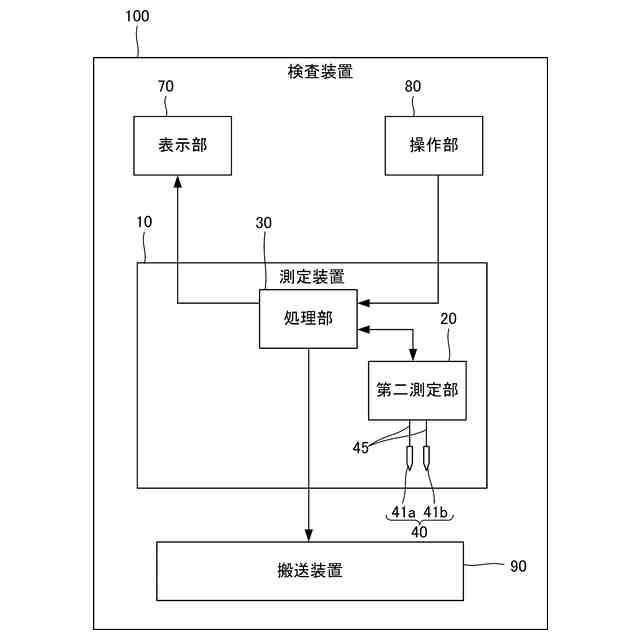

また、本発明のある態様によれば、測定装置は、対象物に接触する接触子と、接触子を対象物に接触させて接触子を通じて対象物の電気的特性を測定する測定部と、測定部による測定結果を処理する処理部と、を備え、処理部は、接触子が他の物体に接触していないオープン状態において電気的特性を測定してオープン基準測定値を取得するステップと、電気的特性が既知の基準物に対して接触子を接触させて基準物の電気的特性を測定して測定基準値を取得するステップと、オープン基準測定値、基準物が有する既知の電気的特性である基準値、及び基準物の電気的特性を測定した測定基準値に基づき、測定部と対象物との間の伝送経路の特性を表す伝送パラメータを演算するステップと、を実行可能に構成され、測定基準値を取得するステップは、接触子を基準物に繰り返し接触させて複数回実行され、伝送パラメータを演算するステップでは、複数の測定基準値から測定基準値の代表値を取得し、測定基準値の代表値に基づいて伝送パラメータを演算する。
（【００１１】以降は省略されています）
