公開番号2025147554
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047853
出願日2024-03-25
発明の名称熱交換モジュール
出願人株式会社ニフコ,ZACROS株式会社
代理人個人,個人
主分類F28D 9/02 20060101AFI20250930BHJP(熱交換一般)
要約【課題】熱交換モジュールが占める空間を小さくし、かつ、熱媒体の温度におけるばらつきを抑えることを可能とした熱交換モジュールを提供する。

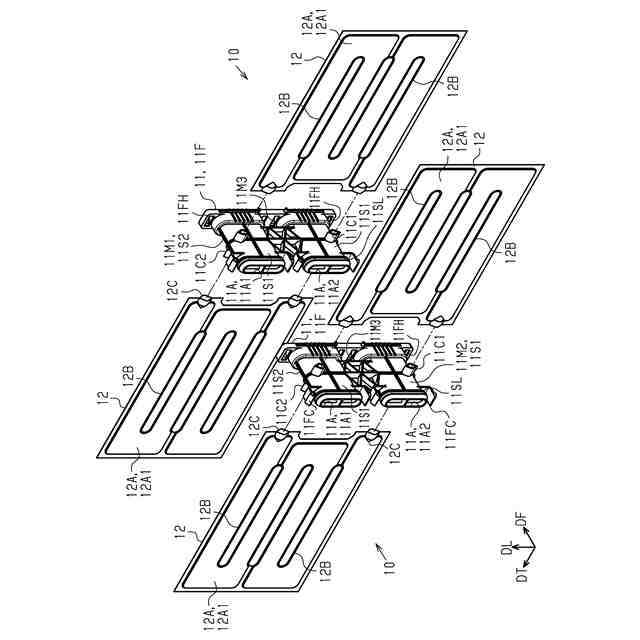

【解決手段】熱交換モジュールは、扁平な筒状を有したベース部材11と、ベース部材11から分岐する熱交換器とを備える。ベース部材11は、ベース部材11の第1端部11E1と第1端部11E1とは反対側の第2端部11E2とを連結する流路11Aと、流路11A内に位置する複数の支柱部21とを備える。流路11Aが延びる方向が流れ方向DFであり、流れ方向DFに直交する方向が長手方向DLである。複数の支柱部21は、第1支柱部21Aと第2支柱部21Bとを含む。第1支柱部21Aと第2支柱部21Bとは、長手方向DLにおいて互いに離れて位置する。第1支柱部21Aは、第2端部11E2から離れて位置し、第2支柱部21Bは、第1端部11E1から離れて位置する。

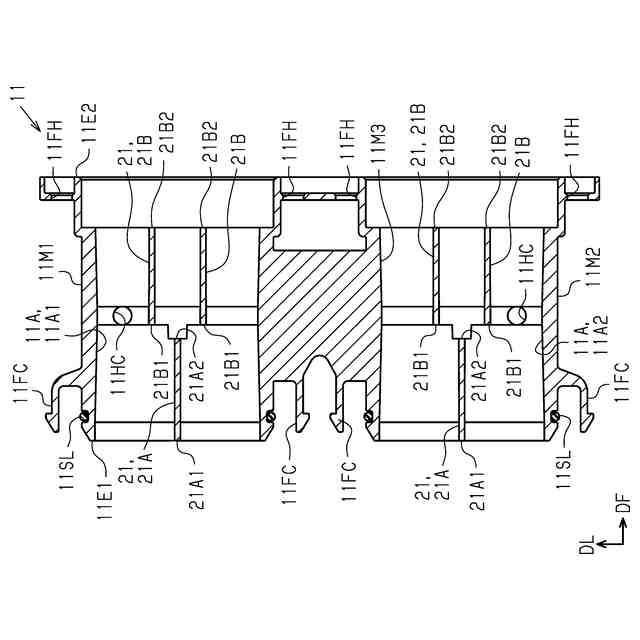

【選択図】図3
特許請求の範囲【請求項１】
扁平な筒状を有したベース部材と、
前記ベース部材から分岐する熱交換器と、を備え、
前記ベース部材は、
前記ベース部材の第１端部と前記第１端部とは反対側の第２端部とを連結する流路と、

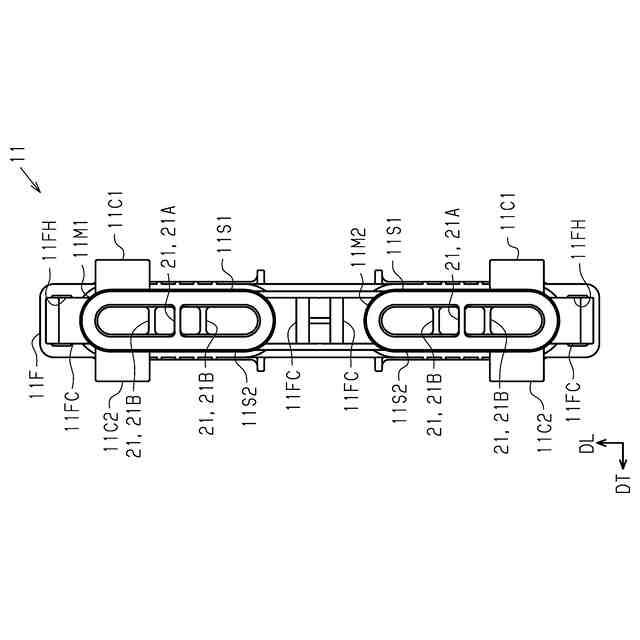

前記流路内に位置する複数の支柱部と、を備え、
前記流路が延びる方向が流れ方向であり、前記流れ方向に直交する方向が長手方向であり、
前記複数の支柱部は、第１支柱部と第２支柱部とを含み、
前記第１支柱部と前記第２支柱部とは、前記長手方向において互いに離れて位置し、
前記第１支柱部は、前記第２端部から離れて位置し、
前記第２支柱部は、前記第１端部から離れて位置する
熱交換モジュール。
続きを表示（約 960 文字）【請求項２】
前記第１支柱部は、前記流れ方向において前記第２支柱部よりも前記第１端部側に位置する部分を含み、
前記第２支柱部は、前記流れ方向において前記第１支柱部よりも前記第２端部側に位置する部分を含む
請求項１に記載の熱交換モジュール。
【請求項３】
前記ベース部材は、
前記流れ方向と前記長手方向とによって定められる平面に沿う第１側面と、
前記第１側面に対向する第２側面と、を備え、
各支柱部は、前記第１側面と前記第２側面とを互いに連結している
請求項１または２に記載の熱交換モジュール。
【請求項４】
前記ベース部材は、
前記流れ方向と前記長手方向とによって定められる平面に沿う側面を備え、
前記側面は、前記熱交換器が接続される接続部を備える
請求項１または２に記載の熱交換モジュール。
【請求項５】
前記流れ方向は、熱媒体が流れる方向であり、
各支柱部は、前記流れ方向に沿って延びるリブ状を有する
請求項１または２に記載の熱交換モジュール。
【請求項６】
前記第１支柱部は、前記流れ方向における第３端部と前記第３端部とは反対側の第４端部とを含み、
前記第２支柱部は、前記流れ方向における第５端部と前記第５端部とは反対側の第６端部とを含み、
前記第１支柱部のうち、前記流れ方向において前記ベース部材の前記第１端部からの距離が短い端部が前記第１支柱部の前記第３端部であり、
前記第２支柱部のうち、前記流れ方向において前記ベース部材の前記第２端部からの距離が短い端部が前記第２支柱部の前記第６端部であり、
前記流れ方向において、前記第１支柱部の前記第４端部の位置と、前記第２支柱部の前記第５端部の位置とが同じである
請求項２に記載の熱交換モジュール。
【請求項７】
前記複数の支柱部は、
前記第１支柱部および前記第２支柱部の一方を複数含み、
前記第１支柱部および前記第２支柱部の他方が、前記長手方向において前記一方の間に位置する
請求項２または６に記載の熱交換モジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、熱交換モジュールに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
温調システムの一例は、延伸方向に沿って延びる一対の管ユニットと、管ユニットの間に位置する複数の熱交換器とを備えている。各熱交換器は、延伸方向と延伸方向に直交する幅方向によって定められる平面に沿う板状を有している。複数の熱交換器は、各管ユニットの延伸方向に沿って間隔を空けて並んでいる。各熱交換器は、熱交換器内に位置し、熱媒体が通る通路を備えている。
【０００３】
各管ユニットは、円筒状を有している。一対の管ユニットのうち、一方の管ユニットには、熱交換前の熱媒体が供給され、かつ、他方の管ユニットには、各熱交換器の通路を通じて熱交換後の熱媒体が排出される（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－１８０８７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
管ユニットは円筒状を有するから、管ユニットの周囲には温調システムを構成する部材や、温調システムの温調対象を配置し難い空間が生じる。これにより、温調システムが占める空間が、温調システムそのものが有する大きさに対して大きくなりやすい。
【課題を解決するための手段】
【０００６】

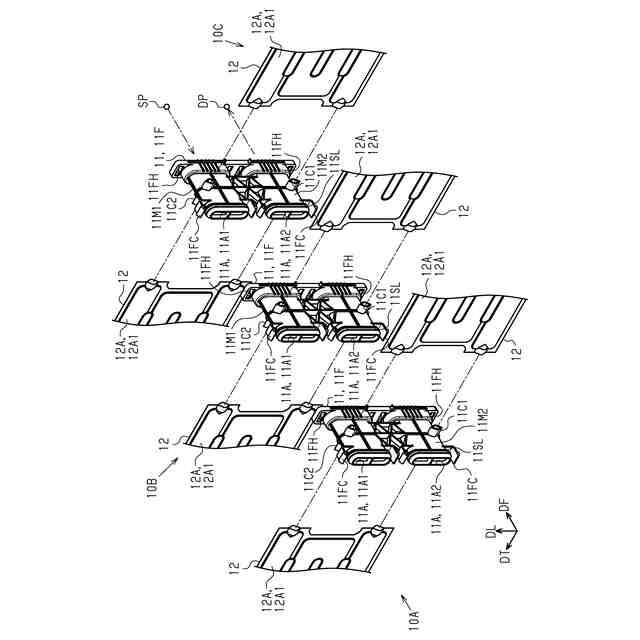

上記課題を解決するための熱交換モジュールは、扁平な筒状を有したベース部材と、前記ベース部材から分岐する熱交換器と、を備える。前記ベース部材は、前記ベース部材の第１端部と前記第１端部とは反対側の第２端部とを連結する流路と、前記流路内に位置する複数の支柱部と、を備える。前記流路が延びる方向が流れ方向であり、前記流れ方向に直交する方向が長手方向である。前記複数の支柱部は、第１支柱部と第２支柱部とを含む。前記第１支柱部と前記第２支柱部とは、前記長手方向において互いに離れて位置し、前記第１支柱部は、前記第２端部から離れて位置し、前記第２支柱部は、前記第１端部から離れて位置する。
【０００７】
上記熱交換モジュールによれば、ベース部材が扁平であるから、熱交換モジュールが占める空間を小さくすることができ、結果として狭い空間にも熱交換モジュールを設置することが可能である。また、流路内を流れる熱媒体が各支柱部にぶつかり、かつ、流れ方向におけるベース部材の端部と支柱部との隙間を通じて、長手方向に沿って熱媒体が流れることが可能である。これにより、熱媒体の温度におけるばらつきを抑えることができる。
【０００８】
上記熱交換モジュールにおいて、前記第１支柱部は、前記流れ方向において前記第２支柱部よりも前記第１端部側に位置する部分を含み、前記第２支柱部は、前記流れ方向において前記第１支柱部よりも前記第２端部側に位置する部分を含んでもよい。
【０００９】
上記熱交換モジュールによれば、流れ方向の少なくとも一部において、第１支柱部が第２支柱部に重ならないから、流路内を流れる熱媒体が、長手方向に沿って流れやすくなる。これにより、流路内において熱媒体が混ざりやすくなる。
【００１０】
上記熱交換モジュールにおいて、前記ベース部材は、前記流れ方向と前記長手方向とによって定められる平面に沿う第１側面と、前記第１側面に対向する第２側面と、を備え、各支柱部は、前記第１側面と前記第２側面とを互いに連結していてもよい。
（【００１１】以降は省略されています）
