公開番号2025147632
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047974
出願日2024-03-25
発明の名称熱交換装置及びバッテリーパック
出願人ZACROS株式会社,株式会社ニフコ
代理人個人,個人
主分類H01M 10/6556 20140101AFI20250930BHJP(基本的電気素子)
要約【課題】熱交換媒体が流通する熱交換流路の閉塞を抑制し、冷却性能を向上させることができる熱交換装置を提供する。
【解決手段】本発明の一態様に係る熱交換装置は、内部に、熱交換媒体が流通する熱交換流路を有する袋体と、内部に、前記熱交換流路の一端に連通し、前記熱交換流路に前記熱交換媒体を供給する供給流路と、前記熱交換流路の他端に連通し、前記熱交換媒体を回収する回収流路とを有する基体とを備え、前記袋体は、表面シートと、前記表面シートと対向する裏面シートと、前記熱交換媒体が流入する流入口と、前記熱交換媒体が流出する流出口と、前記表面シートの表面に設けられた閉塞防止部材とを有する。
【選択図】図1
特許請求の範囲【請求項１】
内部に、熱交換媒体が流通する熱交換流路を有する袋体と、
内部に、前記熱交換流路の一端に連通し、前記熱交換流路に前記熱交換媒体を供給する供給流路と、前記熱交換流路の他端に連通し、前記熱交換媒体を回収する回収流路とを有する基体とを備え、
前記袋体は、表面シートと、前記表面シートと対向する裏面シートと、前記熱交換媒体が流入する流入口と、前記熱交換媒体が流出する流出口と、前記表面シートの表面に設けられた閉塞防止部材とを有する熱交換装置。
続きを表示（約 770 文字）【請求項２】
前記表面シートは、最も内側に第１シーラント層を有する積層フィルムから構成され、
前記裏面シートは、最も内側に第２シーラント層を有する積層フィルムから構成され、
前記袋体は、周縁部において、前記第１シーラント層と前記第２シーラント層とが接合された周縁シール部と、前記周縁シール部より内側において、前記第１シーラント層と前記第２シーラント層とが接合された内側シール部とを有し、
前記熱交換流路は、前記周縁シール部と、前記内側シール部と、前記袋体の内面とから構成されている請求項１に記載の熱交換装置。
【請求項３】
前記閉塞防止部材は、前記周縁シール部及び前記内側シール部における前記表面シートの表面の少なくとも一部に設けられている請求項２に記載の熱交換装置。
【請求項４】
前記内側シール部における前記表面シートは、貫通孔を有し、
前記第２シーラント層は、前記貫通孔から露出した露出部を有し、
前記閉塞防止部材は、前記露出部と熱融着している請求項３に記載の熱交換装置。
【請求項５】
前記閉塞防止部材及び前記第２シーラント層は、同種の樹脂を含む請求項４に記載の熱交換装置。
【請求項６】
前記表面シート及び前記裏面シートのそれぞれは、金属層を含む請求項５に記載の熱交換装置。
【請求項７】
前記基体に、複数の前記袋体が互いに離隔して並列に取り付けられている請求項１から６のいずれか一項に記載の熱交換装置。
【請求項８】
請求項７に記載の熱交換装置と、
複数のバッテリーセルとを備え、
前記複数のバッテリーセルのそれぞれは、前記複数の袋体の各間に配置されているバッテリーパック。

発明の詳細な説明【技術分野】
【０００１】
本発明は、熱交換装置及びバッテリーパックに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、電気自動車等に搭載されるバッテリーの使用時に発生する熱を冷却する熱交換装置が知られている。
【０００３】
例えば、特許文献１には、バッテリーモジュールの下面とバッテリーケースの底板部の上面との間に配された冷却器と、冷却器の内部に形成され、冷却器の上壁部と下壁部とを連結する隔壁部と、冷却器の内部において、隔壁部で区画されることにより水平方向に並列するように形成され、冷却液を流動させる複数の整流路とを備えるバッテリー用冷却装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１６３７４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、このような従来の熱交換装置では、冷却部位がバッテリーの下面であるため、バッテリーの側面からの発熱を抑制することができず、十分な冷却性能が得られないという問題があった。
【０００６】
上記の点に鑑みて、本発明の一態様は、熱交換媒体が流通する熱交換流路の閉塞を抑制し、冷却性能を向上させることができる熱交換装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様に係る熱交換装置は、内部に、熱交換媒体が流通する熱交換流路を有する袋体と、内部に、前記熱交換流路の一端に連通し、前記熱交換流路に前記熱交換媒体を供給する供給流路と、前記熱交換流路の他端に連通し、前記熱交換媒体を回収する回収流路とを有する基体とを備え、前記袋体は、表面シートと、前記表面シートと対向する裏面シートと、前記熱交換媒体が流入する流入口と、前記熱交換媒体が流出する流出口と、前記表面シートの表面に設けられた閉塞防止部材とを有する。
【発明の効果】
【０００８】
本発明の一態様に係る熱交換装置によれば、熱交換媒体が流通する熱交換流路の閉塞を抑制し、冷却性能を向上させることができる。
【図面の簡単な説明】
【０００９】

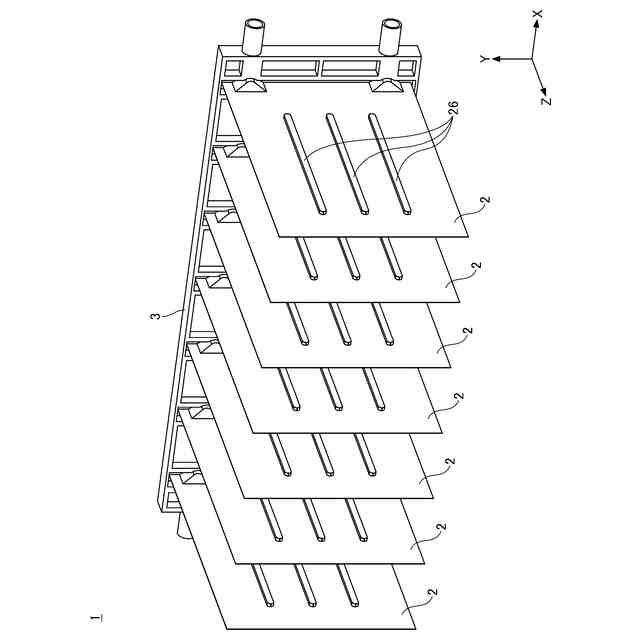

一実施形態による熱交換装置を一方向から見た斜視図である。
一実施形態による熱交換装置を一方向から見た分解斜視図である。

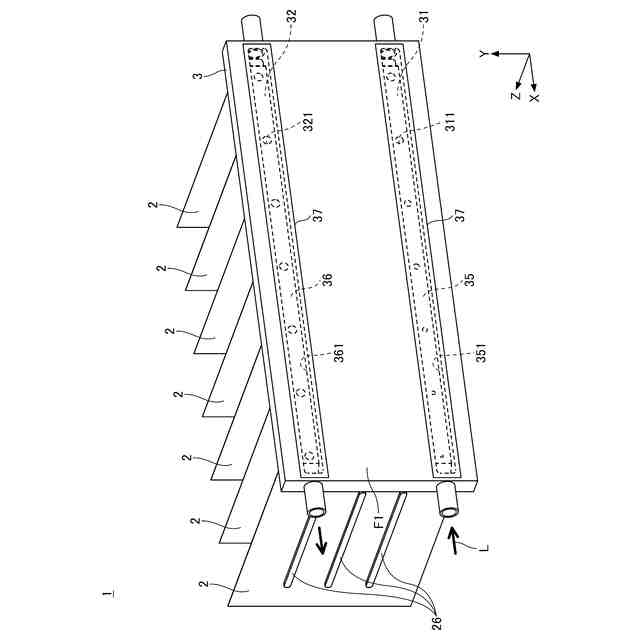

一実施形態による熱交換装置を他方向から見た斜視図である。
一実施形態による袋体の斜視図である。

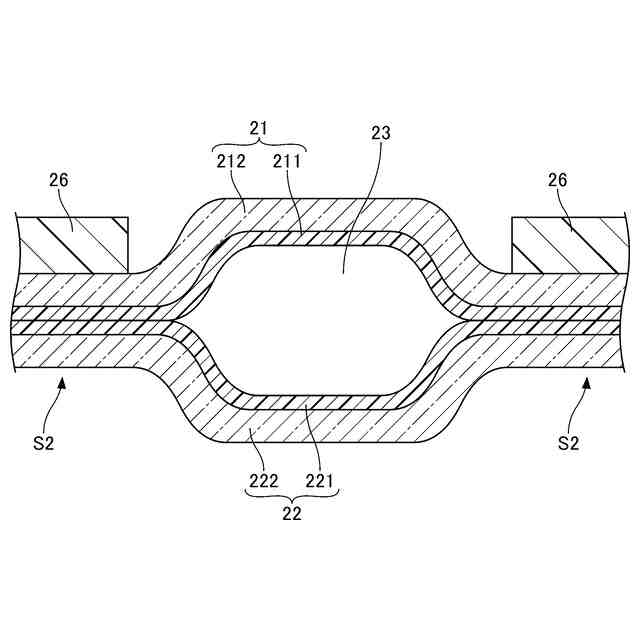

図４のＩ－Ｉ断面を示す図である。

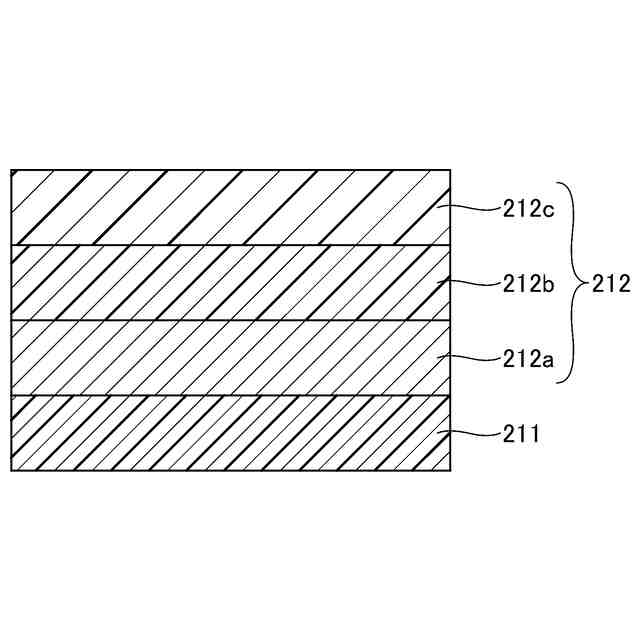

一実施形態による袋体の表面シートの断面の模式図である。

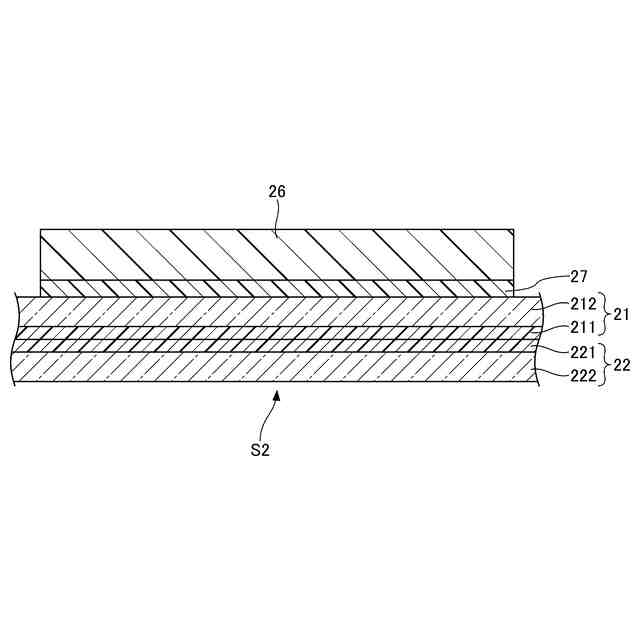

図４のＩＩ－ＩＩ断面を示す図である。

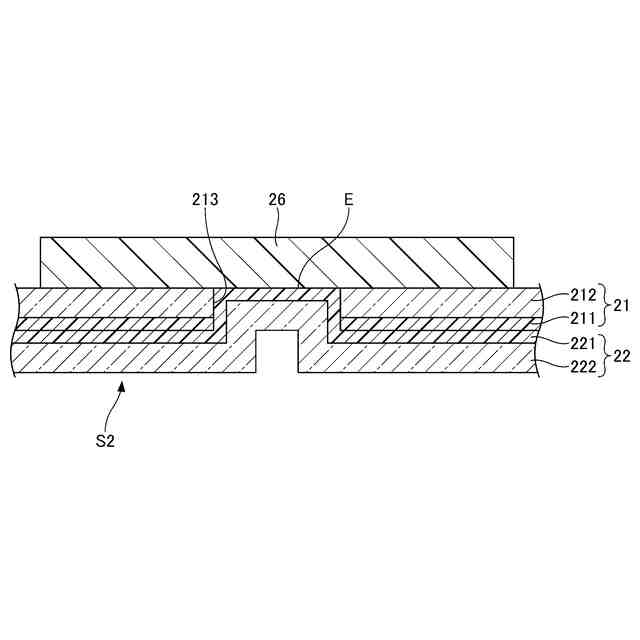

袋体の他の例における図４のＩＩ－ＩＩ断面を示す図である。

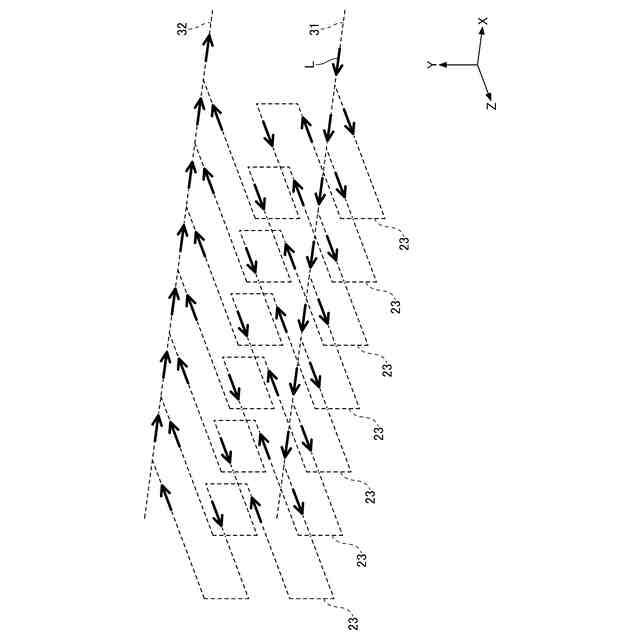

一実施形態による熱交換装置における熱交換媒体の流れを説明する図である。
一実施形態による熱交換装置の製造方法を説明する概略断面図である。
一実施形態によるバッテリーパックを一方向から見た斜視図である。
【発明を実施するための形態】
【００１０】
以下、本発明を実施するための形態について図面を参照しながら説明する。なお、説明の理解を容易にするため、各図面において同一の構成要素に対しては同一の符号を付して、重複する説明は省略する場合がある。本明細書では、３軸方向（Ｘ方向、Ｙ方向、Ｚ方向）の３次元直交座標系を用い、基体３の表面Ｆ１に平行な面において、互いに直交する２つの方向のうち一方をＸ方向、他方をＹ方向とし、基体３の表面Ｆ１に垂直な方向をＺ方向とする。なお、熱交換装置１の使用時の姿勢は、図１及び図２に示す例に限定されない。
（【００１１】以降は省略されています）
