公開番号2025146974
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2025126789,2025035981
出願日2025-07-30,2020-03-04
発明の名称監視システム、人工衛星および地上設備
出願人三菱電機株式会社
代理人弁理士法人クロスボーダー特許事務所
主分類B64G 1/24 20060101AFI20250926BHJP(航空機;飛行;宇宙工学)
要約【課題】人工衛星から監視対象を監視できるようにする。
【解決手段】監視システム100が、軌道を飛行する人工衛星101を備える。前記軌道が、太陽同期軌道であり且つ傾斜軌道であり且つ楕円軌道である。人工衛星101が、監視対象の地方時が12時となるタイミングに前記軌道の近地点を飛行する。人工衛星101が、前記監視対象を監視するための監視装置102と、監視装置102の監視方向を変更するためのポインティング機能と、前記ポインティング機能を制御することによって前記監視方向を前記監視対象に向ける監視制御装置110と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
軌道を飛行する人工衛星を備え、
前記軌道が、太陽同期軌道であり且つ傾斜軌道であり且つ楕円軌道であり、
前記人工衛星が、監視対象の地方時が１２時となるタイミングに前記軌道の近地点を飛行し、
前記人工衛星が、
前記監視対象を監視するための監視装置と、
前記監視装置の監視方向を変更するためのポインティング機能と、
前記ポインティング機能を制御することによって前記監視方向を前記監視対象に向ける監視制御装置と、を備える
監視システム。
続きを表示（約 350 文字）【請求項２】
３機の人工衛星を備え、
各人工衛星の軌道が、太陽同期軌道であり且つ傾斜軌道であり且つ楕円軌道であり、
前記３機の人工衛星の３つの軌道が、互いの軌道長軸が緯度方向において１２０度ずつずれて傾くように配置され、
各人工衛星が、
監視対象を監視するための監視装置と、
前記監視装置の監視方向を変更するためのポインティング機能と、
前記ポインティング機能を制御することによって前記監視方向を前記監視対象に向ける監視制御装置と、を備える
監視システム。
【請求項３】
請求項１または請求項２に記載の監視システムを構成する人工衛星。
【請求項４】
請求項１または請求項２に記載の監視システムを制御する地上設備。

発明の詳細な説明【技術分野】
【０００１】
本開示は、地球または宇宙空間の物体を宇宙から監視するためのシステムに関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
地球を周回する人工衛星によって地球の対象地域を監視するシステムが知られている。
特許文献１は、地球を周回する複数の観測衛星群を用いて観測目標地域を観測するシステムを開示している。
システムの構築コストは、使用される人工衛星の数が多いほど高くなる。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１２６８７６号公報
【非特許文献】
【０００４】
ＲｙａｎＡｎｄｅｒｓｏｎ，“ＴｈｅｒｍａｌＥｎｖｉｒｏｎｍｅｎｔｆｏｒＰｏｌａｒＣｏｍｍｕｎｉｃａｔｉｏｎｓａｎｄＷｅａｔｈｅｒＳｙｓｔｅｍｉｎｔｈｅＴｅｌｅｓａｔ－ＴｕｎｄｒａＯｒｂｉｔ”，ＣａｒｌｅｔｏｎＵｎｉｖｅｒｓｉｔｙ，（加），２０１４年
ＢｒｉａｎＤ．Ｋｉｌｌｏｕｇｈ，ＴＨＥＭＡＬＡＮＤＯＲＢＩＴＡＬＡＮＡＬＹＳＩＳＯＦＥＡＲＴＨＭＯＮＩＴＯＲＩＮＧＳＵＮ－ＳＹＮＣＨＲＯＮＯＵＳＳＰＡＣＥＥＸＰＥＲＩＭＥＮＴＳ，（米），ＮＡＳＡＬａｎｇｌｅｙＲｅｓｅａｒｃｈＣｅｎｔｅｒ，１９９０年５月，ｐｐ．１－１４
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は、人工衛星から監視対象を監視できるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
本開示の監視システムは、
軌道を飛行する人工衛星を備え、
前記軌道が、太陽同期軌道であり且つ傾斜軌道であり且つ楕円軌道であり、
前記人工衛星が、監視対象の地方時が１２時となるタイミングに前記軌道の近地点を飛行し、
前記人工衛星が、
前記監視対象を監視するための監視装置と、
前記監視装置の監視方向を変更するためのポインティング機能と、
前記ポインティング機能を制御することによって前記監視方向を前記監視対象に向ける監視制御装置と、を備える。
【発明の効果】
【０００７】
本開示によれば、人工衛星から監視対象を監視することが可能となる。
【図面の簡単な説明】
【０００８】
実施の形態１における監視システム１００および地上設備１４０の構成図。

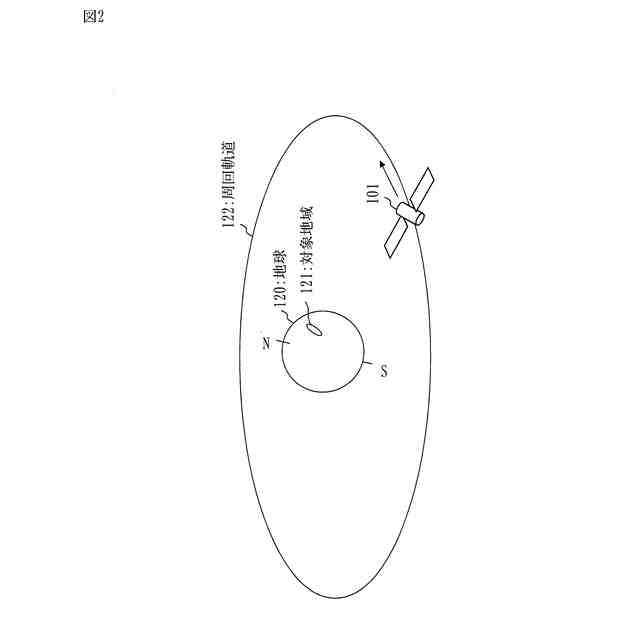

実施の形態１における周回軌道１２２を示す図。
実施の形態１における衛星速度と衛星高度の関係図。
実施の形態１における周回軌道１２２と監視時間の関係図。

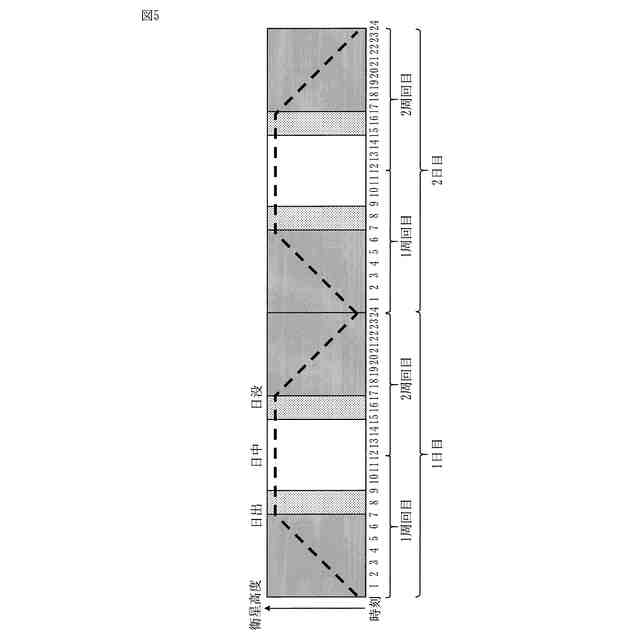

実施の形態１における衛星高度の変化を示す図。
実施の形態２における周回軌道１２２と監視時間の関係図。

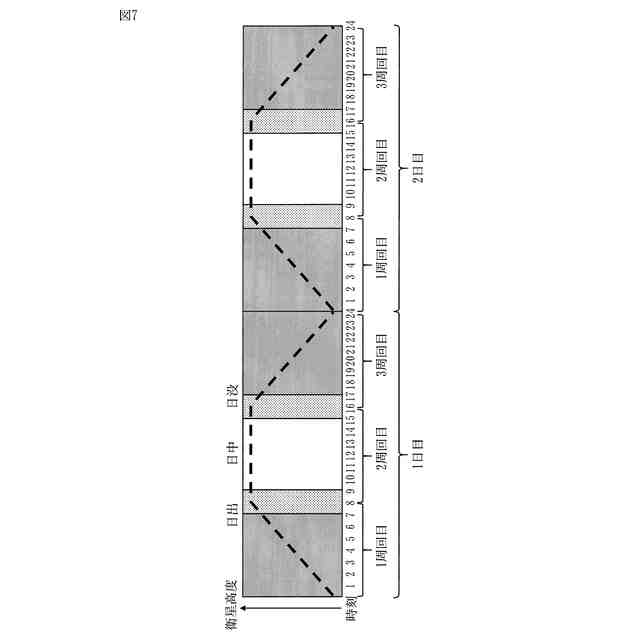

実施の形態２における衛星高度の変化を示す図。
実施の形態３における周回軌道１２２と監視時間の関係図。
実施の形態３における衛星高度の変化を示す図。
実施の形態４における周回軌道１２２と監視時間の関係図。
実施の形態４における衛星高度の変化を示す図。
実施の形態５における周回軌道１２２と監視時間の関係図。
実施の形態５における周回軌道１２２と人工衛星１０１と太陽１２３の関係図。
実施の形態５における周回軌道１２２と監視時間の関係図。
実施の形態７における衛星コンステレーション１３０の構成図。
実施の形態７における衛星コンステレーション１３０の構成図。
実施の形態７における衛星コンステレーション１３０の動きを示す図。
実施の形態７における衛星コンステレーション１３０の動きを示す図。
実施の形態７における衛星コンステレーション１３０の動きを示す図。
実施の形態７における軌道高度と緯度の関係を示すグラフ。
実施の形態８における周回軌道１２２を示す図。
実施の形態９における周回軌道１２２を示す図。
実施の形態１０における周回軌道１２２を示す図。
実施の形態１１における周回軌道１２２を示す図。
実施の形態１１における周回軌道１２２を示す図。
実施の形態１１における周回軌道１２２を示す図。
【発明を実施するための形態】
【０００９】
実施の形態および図面において、同じ要素または対応する要素には同じ符号を付している。説明した要素と同じ符号が付された要素の説明は適宜に省略または簡略化する。
【００１０】
実施の形態１．
監視システム１００について、図１から図５に基づいて説明する。
監視システム１００は、地球の地物または宇宙空間の物体などの監視対象を監視時間帯の自由度が高くて好ましい観測条件で宇宙から監視するためのシステムである。
（【００１１】以降は省略されています）
