公開番号2025146533
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024047367
出願日2024-03-22
発明の名称油圧機器
出願人日立建機株式会社
代理人弁理士法人第一テクニカル国際特許事務所
主分類F04B 53/10 20060101AFI20250926BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】2つの部品の合わせ面に設ける逆止弁機構によって、油路が高圧回路である場合であっても圧油の漏れを十分に防止することができる油圧機器を提供する。
【解決手段】逆止弁機構100がポペット用穴156に挿入されたポペット106と傘部106Bが接触可能なシート部111とを有し、メインケーシング11aの穴11Aとヘッドケーシング11bの穴11Bとが連通しつつ対向する油圧機器において、メインケーシング11a又はヘッドケーシング11bにおける、軸心kAまたは軸心kBを基準として穴11A及び穴11Bの対向部より径方向外側に設けられた、略環状のOリング溝107と、Oリング溝107に挿入されたOリングORと、対向部よりも径方向外側で、かつOリング溝107よりも径方向内側に設けられ、メインケーシング11a又はヘッドケーシング11bのドレーンポートに連通するドレーン溝150と、を有する。
【選択図】図5
特許請求の範囲【請求項１】
第１軸心を備えた第１穴が形成された第１油圧部品と、
第２軸心を備えた第２穴が形成された第２油圧部品と、
前記第１油圧部品と前記第２油圧部品とが接続される合わせ面に設けられる逆止弁機構とを有し、
前記逆止弁機構は、前記第１穴又は前記第２穴に備えられるポペット用穴と、前記ポペット用穴に摺動可能に挿入され、略棒状のステムと傘部とを備えたポペットと、前記第１穴又は前記第２穴に備えられ、前記ポペット用穴内で摺動する前記ポペットの前記傘部が接触可能な弁座部とを有し、
前記第１軸心と前記第２軸心とを一致させ、当該第１軸心または第２軸心を基準として前記第１油圧部品の前記第１穴と前記第２油圧部品の前記第２穴とが連通しつつ対向する油圧機器において、
前記第１油圧部品又は前記第２油圧部品における、前記第１軸心または第２軸心を基準として前記第１穴及び前記第２穴の対向部より径方向外側に設けられた、略環状の第１溝と、
前記第１溝に挿入されて配置されたＯリングと、
前記対向部よりも径方向外側で、かつ前記第１溝よりも径方向内側に設けられ、前記第１油圧部品又は前記第２油圧部品のドレーンポートに連通する第２溝と、
を有することを特徴とする油圧機器。
続きを表示（約 970 文字）【請求項２】
請求項１記載の油圧機器において、
圧油を吐出する油圧ポンプに設けられており、
前記第１穴及び前記第２穴が、吐出された圧油の油路を構成している
ことを特徴とする油圧機器。
【請求項３】
請求項２記載の油圧機器において、
前記油圧ポンプは、
原動機の出力軸に連結され、ドライブディスクを備えた回転軸と、
センタシャフトを介して前記ドライブディスクに連結され、複数のシリンダ室を備えたシリンダブロックと、
前記シリンダ室の内部に往復摺動可能に挿入され、前記ドライブディスクに揺動自在に連結されたピストンと、
前記回転軸に対する前記センタシャフトの傾斜角を変化させ、前記ピストンのストローク量を変化させるサーボピストンと、
内部を前記サーボピストンが往復動作するシリンダ室と、
を有する可変容量型ポンプであり、
前記第１油圧部品は、
前記回転軸と、前記シリンダブロックと、前記ピストンとを収容したポンプケーシングであり、
前記第２油圧部品は、
前記サーボピストンと、前記シリンダ室とを収容したヘッドケーシングである
ことを特徴とする油圧機器。
【請求項４】
請求項１記載の油圧機器において、
油圧源と油圧アクチュエータとの間に配置されるコントロールバルブに設けられており、
前記第１穴及び前記第２穴が、前記油圧源からの圧油の油路を構成している
ことを特徴とする油圧機器。
【請求項５】
請求項１記載の油圧機器において、
前記ポペット用穴は、前記第１穴に備えられ、
前記弁座部は、前記第２穴の縁部に設けられ、
前記第１溝及び前記第２溝は、前記第１油圧部品に設けられている
ことを特徴とする油圧機器。
【請求項６】
請求項１記載の油圧機器において、
前記ポペット用穴は、前記第２穴に備えられ、
前記弁座部は、前記第２穴に備えられる前記ポペット用穴の底部に設けられ、
前記第１溝及び前記第２溝は、前記第１油圧部品に設けられている
ことを特徴とする油圧機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、逆止弁機構を備えた油圧機器に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１は、ケーシング内にそれぞれ回転自在に支持された一対の回転軸に設けられ、各ピストンが往復動する複数のシリンダがそれぞれ穿設された一対のシリンダブロックと、ケーシングと該各シリンダブロックの端面との間に設けられ、該各シリンダブロックの回転時に各シリンダとそれぞれ連通する一対の吸入・吐出ポートが穿設された弁板とからなるアキシャルピストン式ダブル型油圧ポンプを開示している。この油圧ポンプでは、ケーシングは、一端側端面が衝合面となった筒状のケーシング本体と、該ケーシング本体の衝合面に衝合され、該ケーシング本体の一端側を施蓋するヘッドケーシングとから構成されている。また、ケーシング本体の衝合面には、ケーシング本体の内周側に臨み、バックアップリングが装着される深溝な内側リング溝と、該内側リング溝の外周側に位置し、バックアップリングとの間にＯリングが装着される浅溝な外側リング溝とからなる段付リング溝が一体的に形成されている。
【０００３】
特許文献２は、軸方向に沿って形成される管路の一部に、管路を拡径形成した拡径部を設け、その拡径部の周壁に軸周りの少なくとも半周部分が開口する開口部を形成してなる管体と、開口部を介して拡径部に収容される逆止弁ユニットと、管体に装着され、管体の側面を軸方向に沿ってスライドして開口部を閉塞可能なスライド管とを備える逆止弁保持装置を開示している。この逆止弁保持装置では、管体の拡径部の端部には逆止弁ユニットのＯリングを配設した端部が嵌入する環状壁が形成されており、該環状壁に逆止弁ユニットを嵌入装着した状態で生じる拡径部の隙間に環状スペーサが配置されている。また、管体の側面には、開口部を挟んで軸方向に一対のＯリングが配置され、スライド管の内面が一対のＯリングに接触して拡径部を密閉している。
【先行技術文献】
【特許文献】
【０００４】
特開平６－３３０８５０号公報
特許４７５５４６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、圧油の漏れが生じ得る２つの部品の合わせ面に逆止弁機構を設けるとき、それらの油路が高圧回路である場合は、上記特許文献１又は特許文献２の構成では漏れ防止対策として不十分であった。
【０００６】
本発明は、上記事情に鑑みてなされたものであり、その目的は、２つの部品の合わせ面に設ける逆止弁機構によって、油路が高圧回路である場合であっても圧油の漏れを十分に防止することができる油圧機器を提供することにある。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明は、第１軸心を備えた第１穴が形成された第１油圧部品と、第２軸心を備えた第２穴が形成された第２油圧部品と、前記第１油圧部品と前記第２油圧部品とが接続される合わせ面に設けられる逆止弁機構とを有し、前記逆止弁機構は、前記第１穴又は前記第２穴に備えられるポペット用穴と、前記ポペット用穴に摺動可能に挿入され、略棒状のステムと傘部とを備えたポペットと、前記第１穴又は前記第２穴に備えられ、前記ポペット用穴内で摺動する前記ポペットの前記傘部が接触可能な弁座部とを有し、前記第１軸心と前記第２軸心とを一致させ、当該第１軸心または第２軸心を基準として前記第１油圧部品の前記第１穴と前記第２油圧部品の前記第２穴とが連通しつつ対向する油圧機器において、前記第１油圧部品又は前記第２油圧部品における、前記第１軸心または第２軸心を基準として前記第１穴及び前記第２穴の対向部より径方向外側に設けられた、略環状の第１溝と、前記第１溝に挿入されて配置されたＯリングと、前記対向部よりも径方向外側で、かつ前記第１溝よりも径方向内側に設けられ、前記第１油圧部品又は前記第２油圧部品のドレーンポートに連通する第２溝と、を有することを特徴とする。
【発明の効果】
【０００８】
本発明によれば、２つの部品の合わせ面に設ける逆止弁機構によって、油路が高圧回路である場合であっても圧油の漏れを十分に防止することができる。
【図面の簡単な説明】
【０００９】

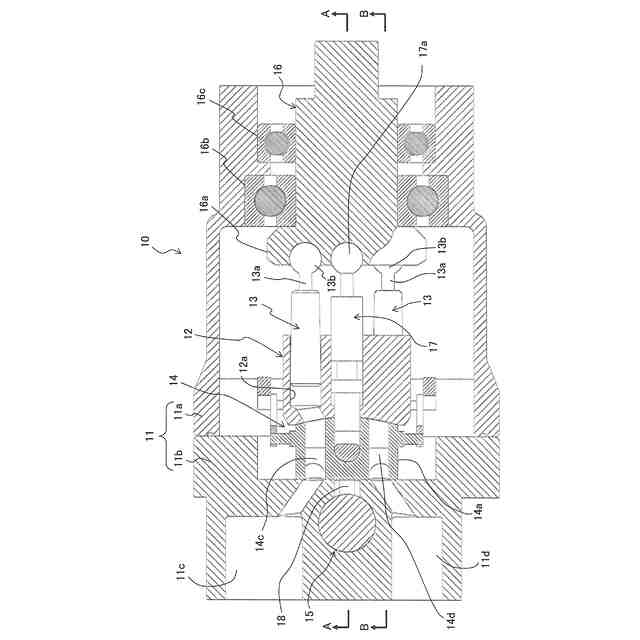

本発明の一実施形態の逆止弁機構の適用対象である可変容量型油圧ポンプの全体構造を表す断面図である。

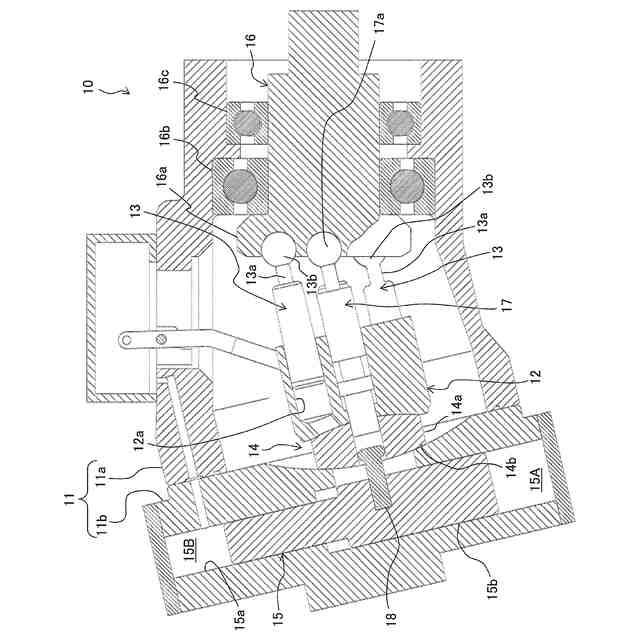

図１中のＡ－Ａ断面による矢視断面図である。

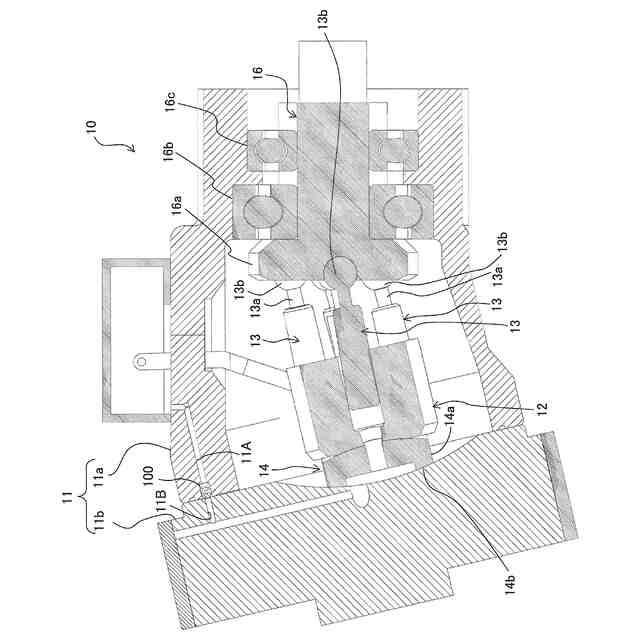

図１中のＢ－Ｂ断面による矢視断面図である。

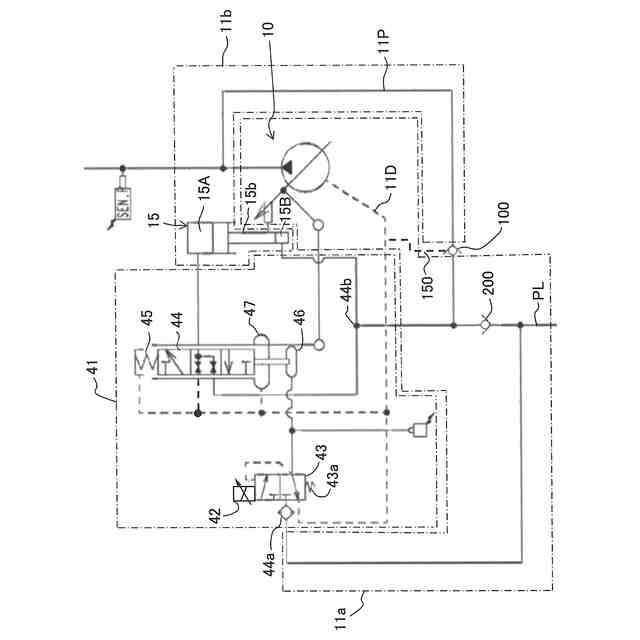

図１～図３に示す油圧ポンプを含む、建設機械の油圧駆動装置の要部を表す油圧回路図である。

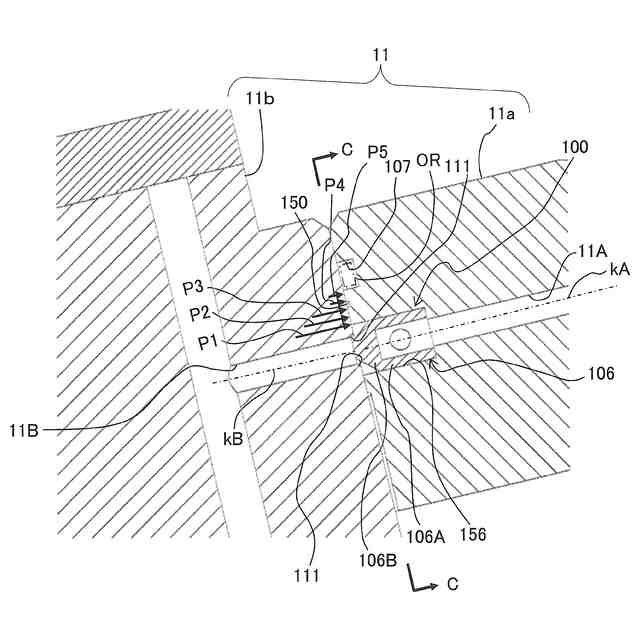

図３中の要部拡大図である。

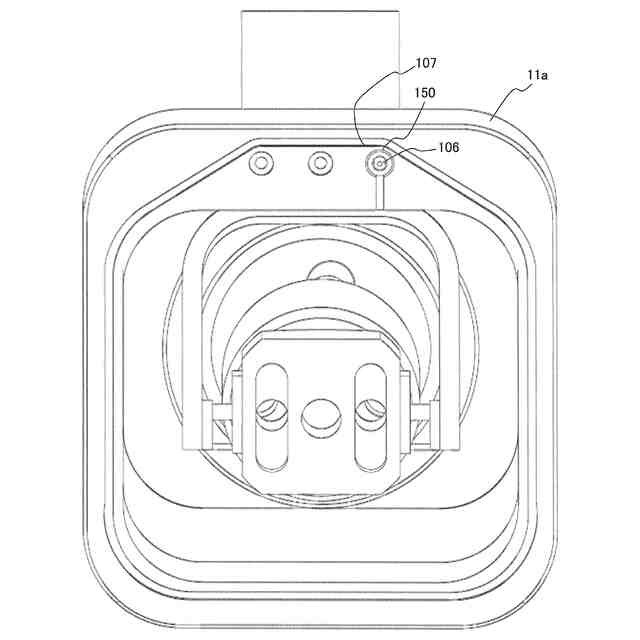

図５中のＣ－Ｃ断面で見た矢視図である。

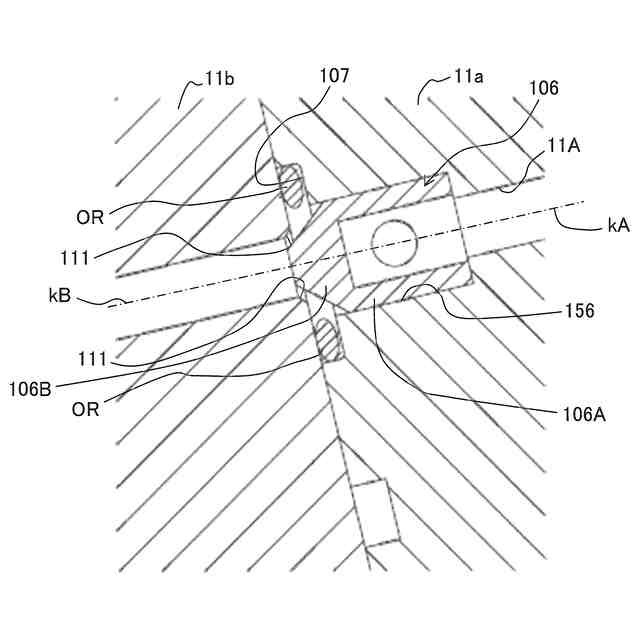

第１比較例による逆止弁機構を表す拡大断面図である。

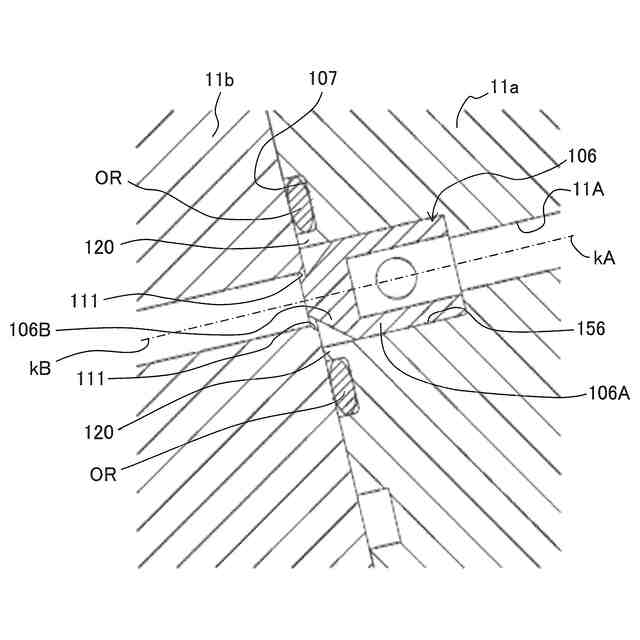

第２比較例による逆止弁機構を表す拡大断面図である。

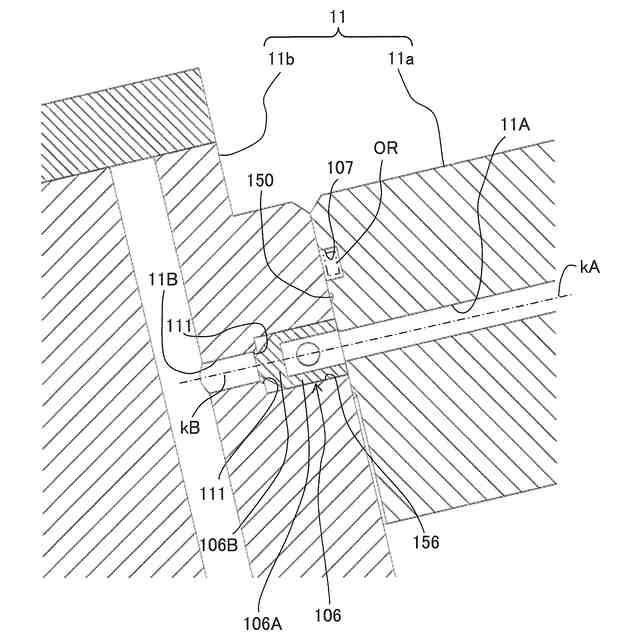

ポペット用穴をヘッドケーシングに設ける変形例を表す拡大断面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の一実施形態を、図面を参照しつつ説明する。
（【００１１】以降は省略されています）
