公開番号2025146059
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046643
出願日2024-03-22
発明の名称端末装置、運動評価システム、運動評価方法及びプログラム
出願人カシオ計算機株式会社
代理人個人
主分類A61B 5/11 20060101AFI20250926BHJP(医学または獣医学;衛生学)
要約【課題】ユーザの一連の運動からユーザの運動を代表する部分を選別して評価することが可能な端末装置、運動評価システム、運動評価方法及びプログラムを提供する。
【解決手段】端末装置300は、ユーザの運動に関する複数の指標値のそれぞれに対応する頻出スコアを時刻毎に合計し、合計値を時刻毎の総合頻出スコアとして確定する総合頻出スコア確定部343と、総合頻出スコア確定部343が確定した総合頻出スコアに基づいてユーザの運動を評価するための有効時刻を選別する指標値選別部344と、指標値選別部344が選別した有効時刻の指標値に基づいて、ユーザの運動を評価する運動評価部345と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
ユーザの運動に関する複数の指標値のそれぞれに対応する頻出スコアを時刻毎に合計し、合計値を時刻毎の総合頻出スコアとして確定する総合頻出スコア確定部と、
前記総合頻出スコア確定部が確定した前記総合頻出スコアに基づいてユーザの運動を評価するための有効時刻を選別する指標値選別部と、
前記指標値選別部が選別した前記有効時刻の前記指標値に基づいて、ユーザの運動を評価する運動評価部と、を備える、
端末装置。
続きを表示（約 1,300 文字）【請求項２】
ユーザの運動に関する前記指標値を導出する指標値導出部と、
前記指標値の範囲により前記頻出スコアを確定する頻出スコア確定部と、を更に備え、
前記総合頻出スコア確定部は、前記頻出スコア確定部が確定した複数の前記指標値のそれぞれに対応する前記頻出スコアを時刻毎に合計する、
請求項１に記載の端末装置。
【請求項３】
前記頻出スコアは、前記指標値の平均値と標準偏差とに基づいて前記指標値の範囲を設定することにより確定される、
請求項１に記載の端末装置。
【請求項４】
前記頻出スコアは、前記指標値の範囲における前記指標値の出現率に基づいて前記指標値の範囲を設定することにより確定される、
請求項１又は２に記載の端末装置。
【請求項５】
前記指標値選別部は、前記総合頻出スコア確定部が確定した前記総合頻出スコアを閾値と比較した比較結果に基づいて前記有効時刻を選別する、
請求項１又は２に記載の端末装置。
【請求項６】
ユーザの運動に関する時刻及び／又は位置に基づいて、ユーザが通過した時間区間及び／又は経路を表示し、前記総合頻出スコアに基づいて前記時間区間及び／又は前記経路の表示を変化させる表示制御部を更に備える、
請求項１又は２に記載の端末装置。
【請求項７】
前記指標値選別部は、前記表示制御部が表示した前記時間区間及び／又は前記経路をユーザが選択することによって選択された時刻を前記有効時刻として選別する、
請求項６に記載の端末装置。
【請求項８】
ユーザの運動に関する物理量を測定するセンサ部と、
前記物理量から運動に関する前記指標値を導出する指標値導出部と、
ユーザの運動に関する複数の前記指標値のそれぞれに対応する頻出スコアを時刻毎に合計し、合計値を時刻毎の総合頻出スコアとして確定する総合頻出スコア確定部と、
前記総合頻出スコア確定部が確定した前記総合頻出スコアに基づいてユーザの運動を評価するための有効時刻を選別する指標値選別部と、
前記指標値選別部が選別した前記有効時刻の前記指標値に基づいて、ユーザの運動を評価する運動評価部と、を備える、
運動評価システム。
【請求項９】
ユーザの運動に関する複数の指標値のそれぞれに対応する頻出スコアを時刻毎に合計し、合計値を時刻毎の総合頻出スコアとして確定し、
確定した前記総合頻出スコアに基づいてユーザの運動を評価するための有効時刻を選別し、
選別した前記有効時刻の前記指標値に基づいて、ユーザの運動を評価する、
運動評価方法。
【請求項１０】
コンピュータに、
ユーザの運動に関する複数の指標値のそれぞれに対応する頻出スコアを時刻毎に合計させ、合計値を時刻毎の総合頻出スコアとして確定させ、
確定した前記総合頻出スコアに基づいてユーザの運動を評価するための有効時刻を選別させ、
選別した前記有効時刻の前記指標値に基づいて、ユーザの運動を評価させる、
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、端末装置、運動評価システム、運動評価方法及びプログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、被測定者の腰の正中線上に装着される加速度センサと、１０分以下の予め定められた連続した歩行期間内において、予め定められた単位期間ごとに、加速度センサの出力に基づいて被測定者の歩行姿勢を定量的に表した評価量を繰り返し求める評価部と、繰り返し求められた評価量を時系列で並べて表示画面に表示する表示処理部と、を備える被測定者の歩行姿勢を評価する歩行姿勢計が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－２１７６９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ユーザの運動は時間又は場所によって変化し得るため、ユーザの一連の運動から一部を選別し、選別した部分に基づいてユーザの運動を評価することが考えられる。引用文献１に記載の歩行姿勢計によれば、ユーザの歩行姿勢を定量的に表した評価量を算出することができる。しかし、ユーザの運動に関する複数のデータを用いる場合に、複数のデータをまとめてユーザの運動を代表している部分を効果的に選別することができないという課題があった。
【０００５】
本発明は上記の課題に鑑みてなされたものであって、ユーザの一連の運動からユーザの運動を代表する部分を選別して評価することが可能な端末装置、運動評価ステム、運動評価方法及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明に係る端末装置の一態様は、
ユーザの運動に関する複数の指標値のそれぞれに対応する頻出スコアを時刻毎に合計し、合計値を時刻毎の総合頻出スコアとして確定する総合頻出スコア確定部と、
前記総合頻出スコア確定部が確定した前記総合頻出スコアに基づいてユーザの運動を評価するための有効時刻を選別する指標値選別部と、
前記指標値選別部が選別した前記有効時刻の前記指標値に基づいて、ユーザの運動を評価する運動評価部と、を備える、
ことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、ユーザの一連の運動からユーザの運動を代表する部分を選別して評価することが可能な端末装置、運動評価システム、運動評価方法及びプログラムを提供できる。
【図面の簡単な説明】
【０００８】

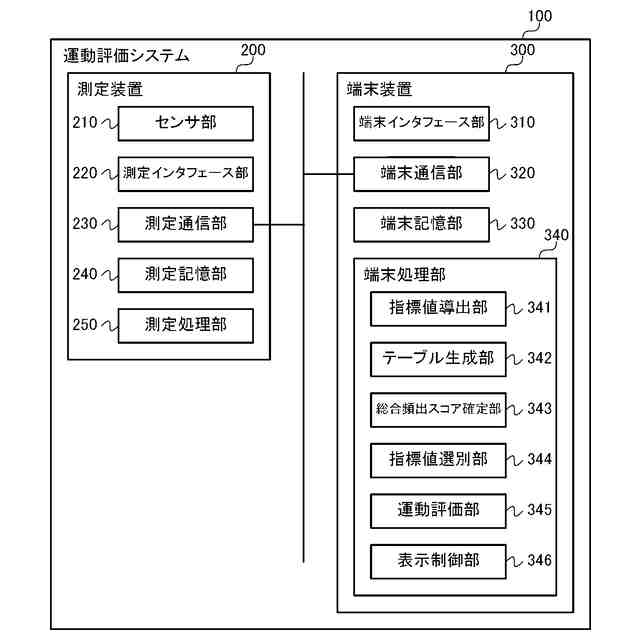

実施の形態１に係る運動評価システムの構成を示すブロック図。

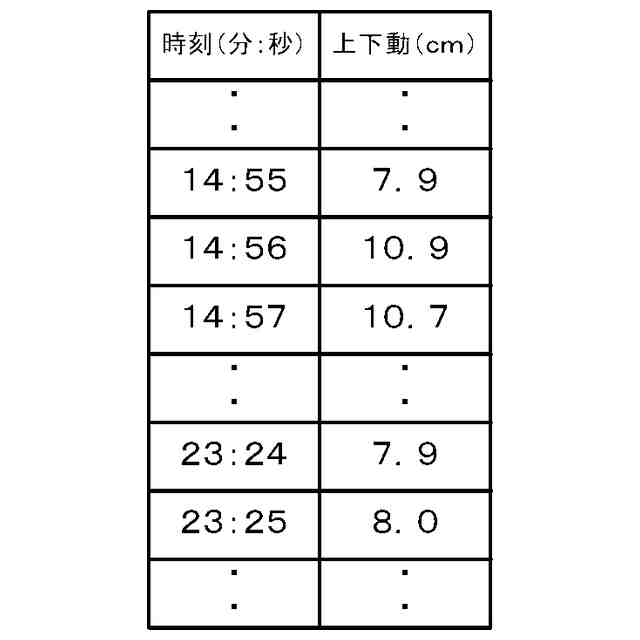

実施の形態１の指標値導出部が導出する指標値の例を示す図。
実施の形態１の指標値と指標値の出現率の確率密度とのグラフを示す図。

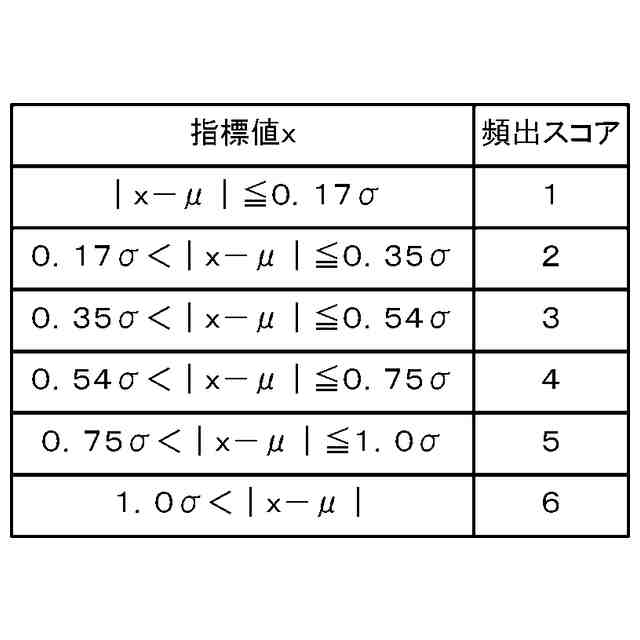

実施の形態１の頻出スコアテーブルの例を示す図。

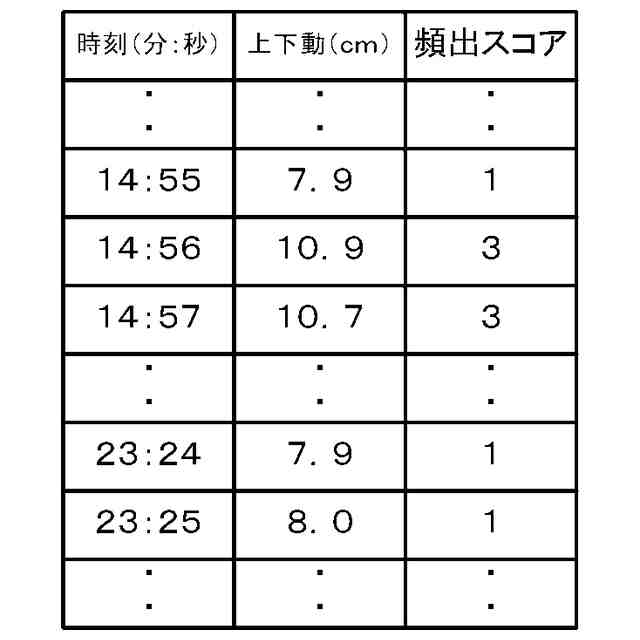

実施の形態１の指標値と頻出スコアとの例を示す図。

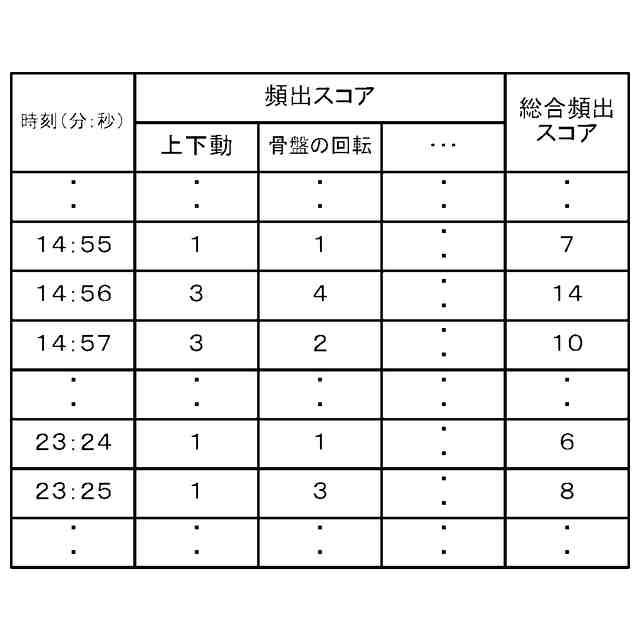

実施の形態１の指標値、頻出スコア、及び総合頻出スコアの例を示す図。

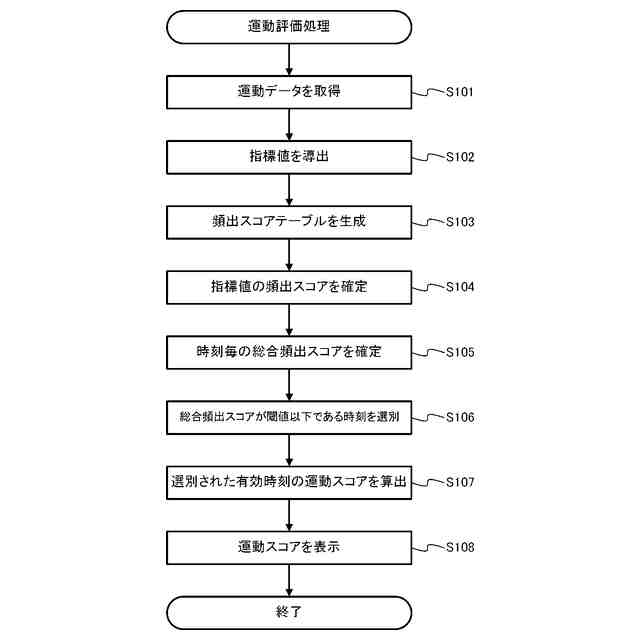

実施の形態１に係る運動評価システムが実行する運動評価処理のフローチャート。

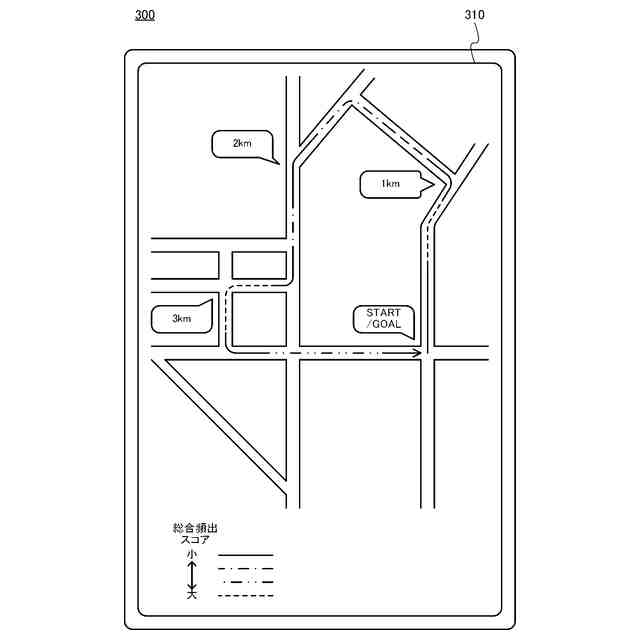

実施の形態２の表示制御部が端末インタフェース部に表示させる経路を示す図。
【発明を実施するための形態】
【０００９】
（実施の形態１）
実施の形態１に係る運動評価システム１００について、図面を参照して説明する。図中同一又は相当する部分には同一符号を付す。実施の形態１に係る運動評価システム１００は、ユーザの走行に関するデータを測定し、ユーザに走行に関するスコアを導出するシステムである。
【００１０】
図１は、実施の形態１に係る運動評価システム１００の構成を示すブロック図である。図１に示すように、運動評価システム１００は、測定装置２００と、端末装置３００と、を備える。
（【００１１】以降は省略されています）
