公開番号2025146053
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046634
出願日2024-03-22
発明の名称伝送装置のための制御装置、パス設定方法、およびプログラム並びに伝送システム
出願人沖電気工業株式会社
代理人弁理士法人レクスト国際特許事務所
主分類H04B 10/27 20130101AFI20250926BHJP(電気通信技術)
要約【課題】両端ノード間の論理パスと両ノード間の通信を利用する機器と接続するための物理ポートとの紐付け設定不一致の回避及びこの設定の簡略化を実現する。

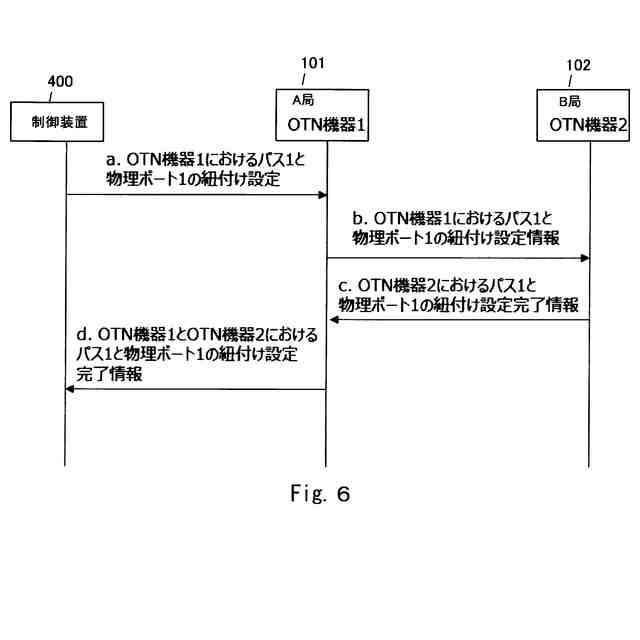

【解決手段】光伝送システムにおいて、制御装置400は、1のノードに接続される第1のOTN機器の物理ポートと1の論理パスとの第1の紐付け情報及び他のノードに接続され、かつ、第1のOTN機器の通信先である第2のOTN機器の物理ポートと1の論理パスとの第2の紐付け情報を保持する紐付け情報保持部401と、1のノードに第1の紐付け情報に基づくパス設定を実行させ、かつ、1のノードから制御チャネルを介して他のノードに第2の紐付け情報を送信して、他のノードに第2の紐付け情報に基づくパス設定を実行させるパス設定要求部402と、パス設定の結果を他のノードから制御チャネルを介して1のノードから受信する設定結果受信部403と、を有する。

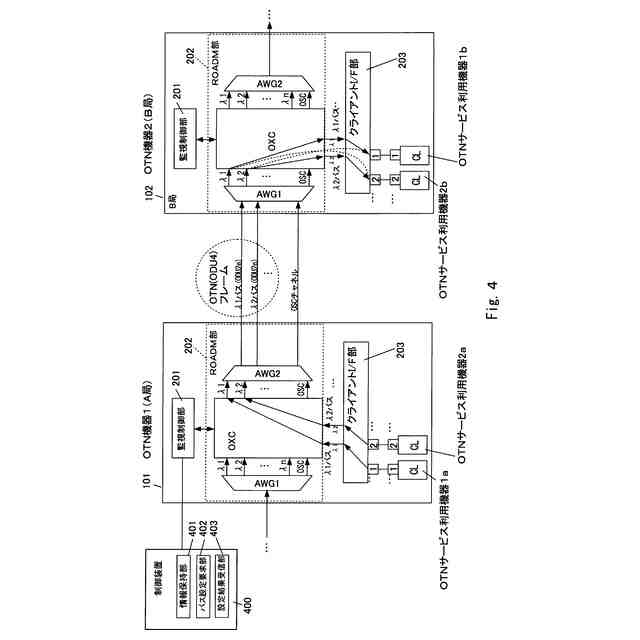

【選択図】図4
特許請求の範囲【請求項１】
データ転送用の複数の論理パスおよび制御チャネルによって形成される伝送路並びに該伝送路に接続されかつ各々が複数の物理ポートを有する複数のノードを含む伝送システムにおいて、１のノードに接続され、且つ、前記複数のノードの各々において前記複数の論理パスの１つと前記複数の物理ポートの１つとを紐づけて接続するパス設定を行う制御装置であって、
前記１のノードに接続される第１の機器の物理ポートと１の論理パスとの第１の紐付け情報および他のノードに接続されかつ前記第１の機器の通信先である第２の機器の物理ポートと前記１の論理パスとの第２の紐付け情報を保持する紐付け情報保持部と、
前記１のノードに前記第１の紐付け情報に基づく前記パス設定を実行させ、且つ前記１のノードから前記制御チャネルを介して前記他のノードに前記第２の紐付け情報を送信して、前記他のノードに前記第２の紐付け情報に基づく前記パス設定を実行させるパス設定要求部と、
前記パス設定の結果を前記他のノードから前記制御チャネルを介して前記１のノードから受信する設定結果受信部と、
を有することを特徴とする制御装置。
続きを表示（約 1,700 文字）【請求項２】
前記複数のノードの各々は前記紐付け情報に基づく前記パス設定を実行し、前記パス設定の実行結果を要求先に返す完了通知送信部を有することを特徴とする請求項１に記載の制御装置。
【請求項３】
データ転送用の複数の論理パスおよび制御チャネルによって形成される伝送路並びに該伝送路に接続されかつ各々が複数の物理ポートを有する複数のノードを含む伝送システムにおいて、１のノードに接続され、且つ、前記複数のノードの各々において前記複数の論理パスの１つと前記複数の物理ポートの１つとを紐づけて接続するパス設定を行う制御装置による前記パス設定の方法であって、
前記１のノードに接続される第１の機器の物理ポートと１の論理パスとの第１の紐付け情報および他のノードに接続されかつ前記第１の機器の通信先である第２の機器の物理ポートと前記１の論理パスとの第２の紐付け情報を保持する紐付け情報保持ステップと、
前記１のノードに前記第１の紐付け情報に基づく前記パス設定を実行させ、且つ前記１のノードから前記制御チャネルを介して前記他のノードに前記第２の紐付け情報を送信して、前記他のノードに前記第２の紐付け情報に基づく前記パス設定を実行させるパス設定要求ステップと、
前記パス設定の結果を前記他のノードから前記制御チャネルを介して前記１のノードから受信する設定結果受信ステップと、を含むことを特徴とする方法。
【請求項４】
データ転送用の複数の論理パスおよび制御チャネルによって形成される伝送路並びに該伝送路に接続されかつ各々が複数の物理ポートを有する複数のノードを含む伝送システムにおいて、１のノードに接続され、且つ、前記複数のノードの各々において前記複数の論理パスの１つと前記複数の物理ポートの１つとを紐づけて接続するパス設定を行う制御装置に搭載されたコンピュータに、
前記１のノードに接続される第１の機器の物理ポートと１の論理パスとの第１の紐付け情報および他のノードに接続されかつ前記第１の機器の通信先である第２の機器の物理ポートと前記１の論理パスとの第２の紐付け情報を保持する紐付け情報保持部と、
前記１のノードに前記第１の紐付け情報に基づく前記パス設定を実行させ、且つ前記１のノードから前記制御チャネルを介して前記他のノードに前記第２の紐付け情報を送信して、前記他のノードに前記第２の紐付け情報に基づく前記パス設定を実行させるパス設定要求部と、
前記パス設定の結果を前記他のノードから前記制御チャネルを介して前記１のノードから受信する設定結果受信部として、機能させることを特徴とするプログラム。
【請求項５】
データ転送用の複数の論理パスおよび制御チャネルによって形成される伝送路と、該伝送路に接続されかつ各々が複数の物理ポートを有する複数のノードを含む伝送システムと、１のノードに接続され且つ前記複数のノードの各々において前記複数の論理パスの１つと前記複数の物理ポートの１つとを紐づけて接続するパス設定を行う制御装置とを含む伝送システムであって、
前記制御装置は、
前記１のノードに接続される第１の機器の物理ポートと１の論理パスとの第１の紐付け情報および他のノードに接続されかつ前記第１の機器の通信先である第２の機器の物理ポートと前記１の論理パスとの第２の紐付け情報を保持する紐付け情報保持部と、
前記１のノードに前記第１の紐付け情報に基づく前記パス設定を実行させ、且つ前記１のノードから前記制御チャネルを介して前記他のノードに前記第２の紐付け情報を送信して、前記他のノードに前記第２の紐付け情報に基づく前記パス設定を実行させるパス設定要求部と、
前記パス設定の結果を前記他のノードから前記制御チャネルを介して前記１のノードから受信する設定結果受信部と、を有し、
前記複数のノードの各々は前記紐付け情報に基づく前記パス設定を実行し、前記パス設定の実行結果を要求先に返す完了通知送信部を有する
ことを特徴とする伝送システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光伝達網（ＯＴＮ：Optical Transport Network）技術を使用した伝送装置のための制御装置、パス設定方法、およびプログラム並びに伝送システムに関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
ＯＴＮとは国際標準化機関ＩＴＵ－Ｔで規定される通信規格であり、この規格をもとに、電話局間等のバックボーンネットワーク等で用いられている長距離(数百~数千km)にわたって大容量の情報を伝達する光伝送通信技術が発展している。通信ネットワークの伝送容量の大容量化に対応するため、ノード内で主信号の電気・光変換をせずに光信号のままノード間を伝送させる光伝送システムがＯＴＮ機器によって達成されている。ＯＴＮ機器の例として、波長の異なる光を多重して１本の光ファイバで複数の信号を伝送する波長多重伝送（ＷＤＭ：Wavelength Division Multiplex）装置やＲＯＡＤＭ（Reconfigurable Optical Add-Drop Multiplexer）装置が実用化されている。
【０００３】
ＲＯＡＤＭ装置において短時間のパス開通を実現するために、ＷＳＳ（Wavelength Selective Switch）デバイス操作を複数ノードで並列に実施するため、運用支援システム（ＯＳＳ：Operation Support System）からパス開始設定指令を受けたノードより上流ノードへ監視光（ＯＳＣ：Optical Supervisory Channel）を使用してパス設定情報を送信する光伝送システムが知られている（特許文献１、参照）。光伝送システムの各ノードは光ファイバ伝送路の他、ＤＣＮ（Data Communication Network）で接続されており、これらに接続された運用支援システムＯＳＳ（Operation Support System）で集中管理されている。また、光ファイバ伝送路では主信号以外に主信号とは異なる波長でＯＳＣ光が重畳されており、ＯＳＣ光によりノード間で監視制御用データの送受信を実施している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－０７０１９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記の光伝送システムは、短時間のノード間の通信開通を実現するために、パスの両端ノードのいずれか片側のノードに運用支援システムＯＳＳからパス設定開始指令を与えることを前提としている。また、上記の光伝送システムではパスが開通するための光スイッチ設定等、ノード間通信の実現に必要な高速光信号の物理レイヤに関わる設定情報をＯＳＣ光経由でやり取りしている。
【０００６】
しかしながら、上記特許文献１では、光伝送システムにおける両端ノード間の論理パスと、両ノード間の通信を利用する機器（クライアント装置）に接続するための物理ポートとの関係を説明していない。よって、上記の光伝送システムでは、当該論理パスと物理ポートとの紐付け設定が不一致となる場合がある課題が一例として挙げられる。
【０００７】
本発明は、以上の従来技術の課題に鑑みなされたものであり、両端ノード間の論理パスと両ノード間の通信を利用する機器と接続するための物理ポートとの紐付け設定不一致の回避、およびこの設定の簡略化を実現できる伝送装置のための制御装置、パス設定方法、およびプログラム並びに伝送システムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の制御装置は、データ転送用の複数の論理パスおよび制御チャネルによって形成される伝送路並びに該伝送路に接続されかつ各々が複数の物理ポートを有する複数のノードを含む伝送システムにおいて、１のノードに接続され、且つ、前記複数のノードの各々において前記複数の論理パスの１つと前記複数の物理ポートの１つとを紐づけて接続するパス設定を行う制御装置であって、
前記１のノードに接続される第１の機器の物理ポートと１の論理パスとの第１の紐付け情報および他のノードに接続されかつ前記第１の機器の通信先である第２の機器の物理ポートと前記１の論理パスとの第２の紐付け情報を保持する紐付け情報保持部と、
前記１のノードに前記第１の紐付け情報に基づく前記パス設定を実行させ、且つ前記１のノードから前記制御チャネルを介して前記他のノードに前記第２の紐付け情報を送信して、前記他のノードに前記第２の紐付け情報に基づく前記パス設定を実行させるパス設定要求部と、
前記パス設定の結果を前記他のノードから前記制御チャネルを介して前記１のノードから受信する設定結果受信部と、
を有することを特徴とする。
【０００９】
本発明の方法は、データ転送用の複数の論理パスおよび制御チャネルによって形成される伝送路並びに該伝送路に接続されかつ各々が複数の物理ポートを有する複数のノードを含む伝送システムにおいて、１のノードに接続され、且つ、前記複数のノードの各々において前記複数の論理パスの１つと前記複数の物理ポートの１つとを紐づけて接続するパス設定を行う制御装置による前記パス設定の方法であって、
前記１のノードに接続される第１の機器の物理ポートと１の論理パスとの第１の紐付け情報および他のノードに接続されかつ前記第１の機器の通信先である第２の機器の物理ポートと前記１の論理パスとの第２の紐付け情報を保持する紐付け情報保持ステップと、
前記１のノードに前記第１の紐付け情報に基づく前記パス設定を実行させ、且つ前記１のノードから前記制御チャネルを介して前記他のノードに前記第２の紐付け情報を送信して、前記他のノードに前記第２の紐付け情報に基づく前記パス設定を実行させるパス設定要求ステップと、
前記パス設定の結果を前記他のノードから前記制御チャネルを介して前記１のノードから受信する設定結果受信ステップと、を含むことを特徴とする。
【００１０】
本発明のプログラムは、データ転送用の複数の論理パスおよび制御チャネルによって形成される伝送路並びに該伝送路に接続されかつ各々が複数の物理ポートを有する複数のノードを含む伝送システムにおいて、１のノードに接続され、且つ、前記複数のノードの各々において前記複数の論理パスの１つと前記複数の物理ポートの１つとを紐づけて接続するパス設定を行う制御装置に搭載されたコンピュータに、
前記１のノードに接続される第１の機器の物理ポートと１の論理パスとの第１の紐付け情報および他のノードに接続されかつ前記第１の機器の通信先である第２の機器の物理ポートと前記１の論理パスとの第２の紐付け情報を保持する紐付け情報保持部と、
前記１のノードに前記第１の紐付け情報に基づく前記パス設定を実行させ、且つ前記１のノードから前記制御チャネルを介して前記他のノードに前記第２の紐付け情報を送信して、前記他のノードに前記第２の紐付け情報に基づく前記パス設定を実行させるパス設定要求部と、
前記パス設定の結果を前記他のノードから前記制御チャネルを介して前記１のノードから受信する設定結果受信部として、機能させることを特徴とする。
（【００１１】以降は省略されています）
