公開番号2025163579
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024066990
出願日2024-04-17
発明の名称通信装置、通信方法、及び通信プログラム
出願人沖電気工業株式会社
代理人個人,個人,個人
主分類H04L 43/028 20220101AFI20251022BHJP(電気通信技術)
要約【課題】通信機器のMACアドレスが変更された場合であっても、当該通信機器との通信を許可することができる通信装置及び通信方法を提供する。
【解決手段】通信装置(100)は、ネットワーク(300)上に存在する通信機器(200)のMACアドレス及び固有の識別情報をそれぞれ登録MACアドレス及び登録識別情報として記憶する記憶部(120)と、ネットワーク(300)を介して受信した通信パケットに含まれる送信元の通信機器のMACアドレスが登録MACアドレスと一致する場合に、送信元の通信機器との通信を許可する制御部(180)とを有し、制御部(180)は、ネットワーク(300)にブロードキャストで送信された所定の信号を検知したときに、登録識別情報を用いて登録MACアドレスを更新する。
【選択図】図1

特許請求の範囲【請求項１】
ネットワーク上に存在する通信機器のＭＡＣアドレス及び固有の識別情報をそれぞれ登録ＭＡＣアドレス及び登録識別情報として記憶する記憶部と、
前記ネットワークを介して受信した通信パケットに含まれる送信元の通信機器のＭＡＣアドレスが前記登録ＭＡＣアドレスと一致する場合に、前記送信元の通信機器との通信を許可する制御部と、
を有し、
前記制御部は、前記ネットワークにブロードキャストで送信された所定の信号を検知したときに、前記登録識別情報を用いて前記登録ＭＡＣアドレスを更新する
ことを特徴とする通信装置。
続きを表示（約 1,200 文字）【請求項２】
前記所定の信号は、ＧｒａｔｕｔｉｏｕｓＡｄｄｒｅｓｓＲｅｓｏｌｕｔｉｏｎＰｒｏｔｏｃｏｌを含む通信パケットである
ことを特徴とする請求項１に記載の通信装置。
【請求項３】
前記制御部は、前記送信元の前記通信機器の前記ＭＡＣアドレスが前記送信元の前記通信機器によってランダムに変更されるランダムＭＡＣアドレスである場合に、前記登録識別情報を用いて前記登録ＭＡＣアドレスを更新する
ことを特徴とする請求項１又は２に記載の通信装置。
【請求項４】
前記制御部は、前記登録識別情報を用いた要求を前記ネットワークへブロードキャストで送信し、前記要求への応答を受け取ることにより、前記登録ＭＡＣアドレスを更新する
ことを特徴とする請求項１又は２に記載の通信装置。
【請求項５】
通信装置によって実行される通信方法であって、
ネットワーク上に存在する通信機器のＭＡＣアドレス及び固有の識別情報をそれぞれ登録ＭＡＣアドレス及び登録識別情報として記憶部に記憶させるステップと、
前記ネットワークを介して受信した通信パケットに含まれる送信元の通信機器のＭＡＣアドレスが前記登録ＭＡＣアドレスと一致する場合に、前記送信元の通信機器との通信を許可するステップと、
前記ネットワークにブロードキャストで送信された所定の信号を検知したときに、前記登録識別情報を用いて前記登録ＭＡＣアドレスを更新するステップと、
を有することを特徴とする通信方法。
【請求項６】
通信装置によって実行される通信方法であって、
ネットワーク上に存在する通信機器のＭＡＣアドレス及び固有の識別情報をそれぞれ登録ＭＡＣアドレス及び登録識別情報として記憶部に記憶させるステップと、
前記ネットワークを介して受信した通信パケットに含まれる送信元の通信機器のＭＡＣアドレスと前記登録ＭＡＣアドレスが一致する否か判定するステップと、
前記通信パケットに含まれる送信元の通信機器のＭＡＣアドレスが前記登録ＭＡＣアドレスと異なる場合に、前記登録ＭＡＣアドレスを前記送信元の通信機器のＭＡＣアドレスへ更新するステップと、
を有することを特徴とする通信方法。
【請求項７】
ネットワーク上に存在する通信機器のＭＡＣアドレス及び固有の識別情報をそれぞれ登録ＭＡＣアドレス及び登録識別情報として記憶部に記憶させるステップと、
前記ネットワークを介して受信した通信パケットに含まれる送信元の通信機器のＭＡＣアドレスが前記登録ＭＡＣアドレスと一致する場合に、前記送信元の通信機器との通信を許可するステップと、
前記ネットワークにブロードキャストで送信された所定の信号を検知したときに、前記登録識別情報を用いて前記登録ＭＡＣアドレスを更新するステップと、
を通信装置に実行させることを特徴とする通信プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、通信装置、通信方法、及び通信プログラムに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
登録されているＭＡＣ（ＭｅｄｉａＡｃｃｅｓｓＣｏｎｔｒｏｌ）アドレスである登録ＭＡＣアドレスを用いてフィルタリングを行うＭＡＣアドレスフィルタリング機能を備える通信装置がある（例えば、特許文献１を参照）。この通信装置は、ＭＡＣアドレスフィルタリング機能によって、登録ＭＡＣアドレスと同じＭＡＣアドレスを持つ通信機器との通信を許可する。
【０００３】
また、セキュリティ性能を高めるために、自身のＭＡＣアドレスをランダムに変更するＭＡＣアドレスランダム化機能を備える通信機器が増加している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－１２７８３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、通信機器がＭＡＣアドレスランダム化機能によってＭＡＣアドレスを変更すると、登録ＭＡＣアドレスと通信機器のＭＡＣアドレスとが一致しなくなる。このため、通信装置は、変更後のＭＡＣアドレスを持つ通信機器との通信を許可しなくなる。
【０００６】
本開示は、通信許可されている通信機器のＭＡＣアドレスが変更された場合であっても、当該通信機器との通信を許可することができる通信装置、通信方法、及び通信プログラムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の通信装置は、ネットワーク上に存在する通信機器のＭＡＣアドレス及び固有の識別情報をそれぞれ登録ＭＡＣアドレス及び登録識別情報として記憶する記憶部と、前記ネットワークを介して受信した通信パケットに含まれる送信元の通信機器のＭＡＣアドレスが前記登録ＭＡＣアドレスと一致する場合に、前記送信元の通信機器との通信を許可する制御部と、を有し、前記制御部は、前記ネットワークにブロードキャストで送信された所定の信号を検知したときに、前記登録識別情報を用いて前記登録ＭＡＣアドレスを更新することを特徴とする。
【０００８】
本開示の通信方法は、通信装置によって実行される方法であって、ネットワーク上に存在する通信機器のＭＡＣアドレス及び固有の識別情報をそれぞれ登録ＭＡＣアドレス及び登録識別情報として記憶部に記憶させるステップと、前記ネットワークを介して受信した通信パケットに含まれる送信元の通信機器のＭＡＣアドレスが前記登録ＭＡＣアドレスと一致する場合に、前記送信元の通信機器との通信を許可するステップと、前記ネットワークにブロードキャストで送信された所定の信号を検知したときに、前記登録識別情報を用いて前記登録ＭＡＣアドレスを更新するステップと、を有することを特徴とする。
【発明の効果】
【０００９】
本開示の通信装置又は通信方法によれば、通信許可されている通信機器のＭＡＣアドレスが変更された場合であっても、当該通信機器との通信を許可することができる。
【図面の簡単な説明】
【００１０】
実施の形態１及び２に係る画像形成装置（通信装置）と通信機器とを含む通信システムの構成を示すブロック図である。

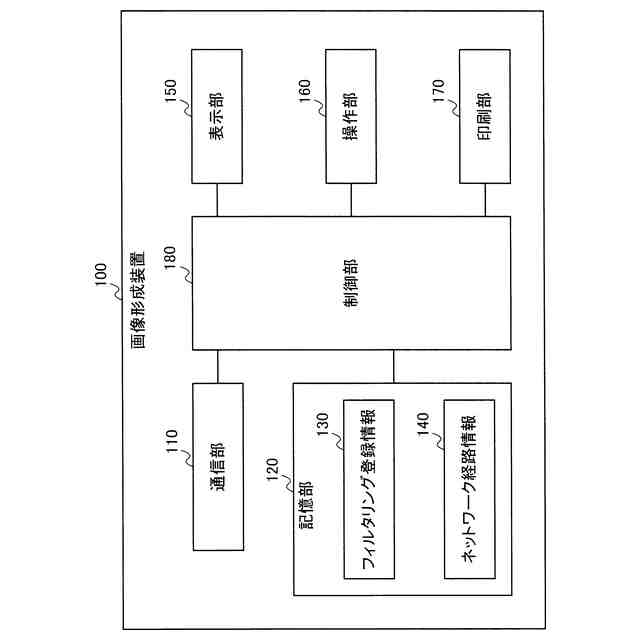

実施の形態１及び２に係る画像形成装置の構成を概略的に示すブロック図である。
実施の形態１及び２に係る画像形成装置の記憶部に記憶されるフィルタリング登録情報（登録ＭＡＣアドレスと登録識別情報とを含む）の例を示す図である。

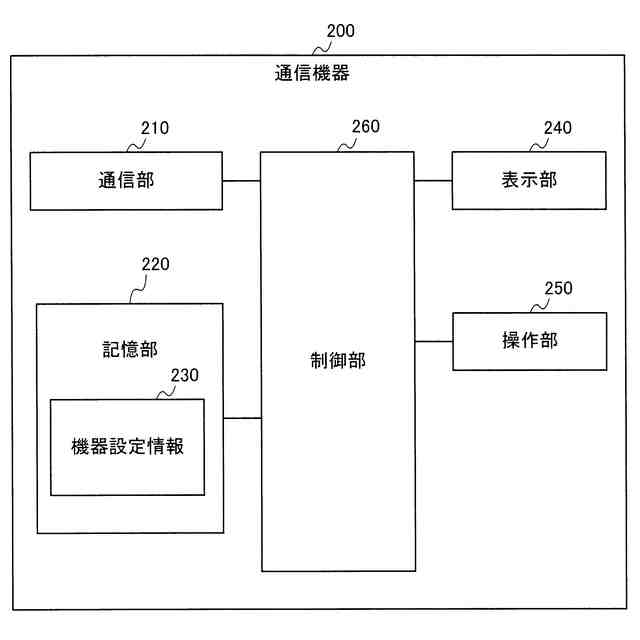

図１に示される通信機器の構成を概略的に示すブロック図である。

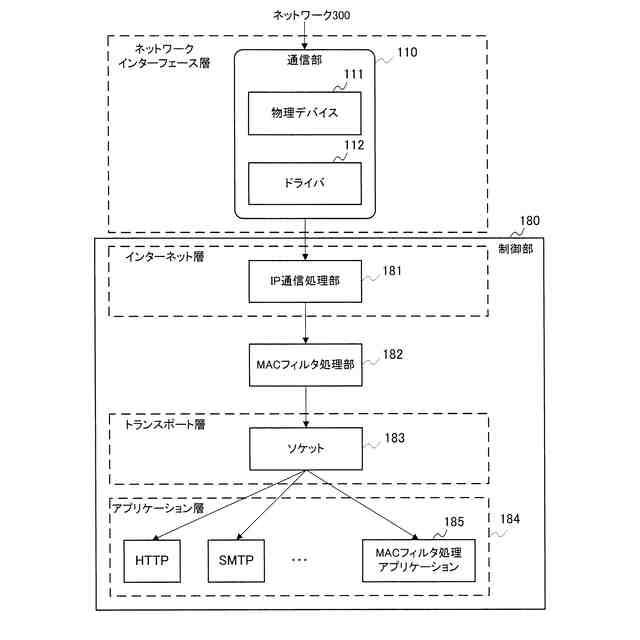

ネットワークから通信パケットを受信した画像形成装置の通信部と制御部の処理を示す図である。
（Ａ）及び（Ｂ）は、実施の形態１及び２に係る画像形成装置のハードウェア構成の例を示す図である。
実施の形態１及び２に係る画像形成装置の表示部に表示される通知画面の例を示す図である。

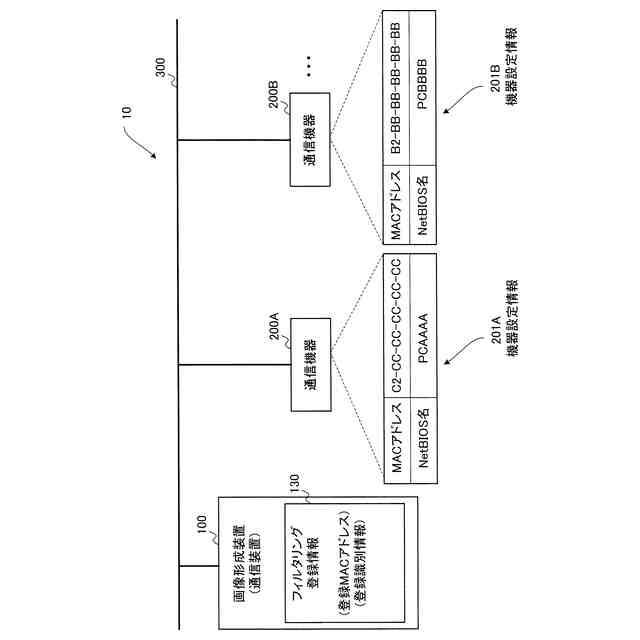

図１の通信システムの通信機器のＭＡＣアドレスがＭＡＣアドレスランダム化機能によって変更された状況を示すブロック図である。

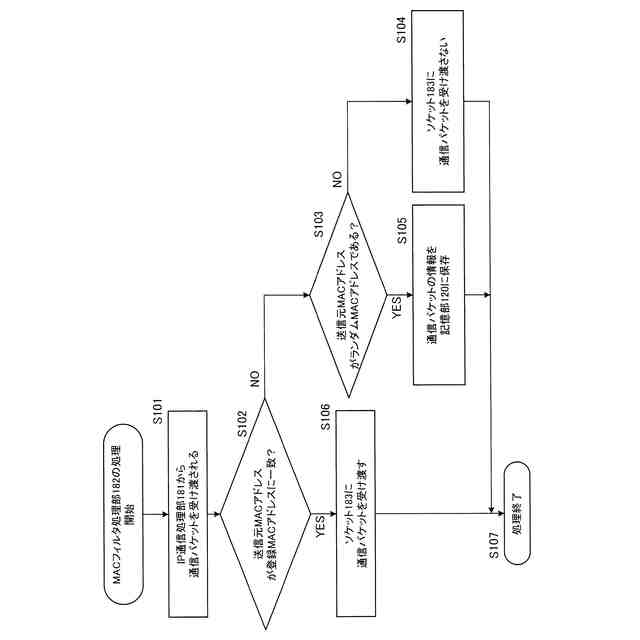

図５のＭＡＣフィルタ処理部によって実行される処理（ＩＰ通信処理部が通信パケットをＭＡＣフィルタ処理部に受け渡したときの処理）を示すフローチャートである。
ＭＡＣアドレスランダム化機能によって生成されたＭＡＣアドレスの仕様を示す図である。
図５のＭＡＣフィルタ処理アプリケーションによって実行される処理を示すフローチャートである。
図５のＭＡＣフィルタ処理部によって実行される処理（ＩＰ通信処理部が通信パケットをＭＡＣフィルタ処理部に受け渡したときの処理）を示すフローチャートである。
通信パケットの構造を示す概略図である。
図５のＭＡＣフィルタ処理アプリケーションによって実行される処理（ソケットからＭＡＣフィルタ処理アプリケーションに通信パケットを受け渡したときの処理）を示すフローチャートである。
実施の形態１及び２に係る画像形成装置の記憶部に記憶されるフィルタリング登録情報（登録ＭＡＣアドレスと登録識別情報とを含む）の例を示す概略図である。
通信機器のＭＡＣアドレスがランダムに変更された後に画像形成装置に印刷要求をした際の、通信機器と画像形成装置との動作を示すシーケンス図である。
実施の形態２に係る画像形成装置（通信装置）において、ＭＡＣフィルタ処理部によって実行される処理（ＩＰ通信処理部が通信パケットをＭＡＣフィルタ処理部に受け渡したときの処理）を示すフローチャートである。
実施の形態２に係る画像形成装置（通信装置）と通信機器との動作（通信機器のＭＡＣアドレスがランダムに変更された後の動作）を示すシーケンス図である。
実施の形態２に係る画像形成装置（通信装置）と通信機器との動作（ＵＤＰを使用したＳＮＭＰによる設定値取得要求を受け取った場合の動作）を示すシーケンス図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
