公開番号2025151440
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052868
出願日2024-03-28
発明の名称電源制御装置及び画像形成装置
出願人沖電気工業株式会社
代理人個人,個人
主分類H02M 3/00 20060101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】通常モードと省電力モードの切替後の期間に安定した電圧を出力する。
【解決手段】本発明の電源制御装置は、電源制御部と、第1の動作モード時に第1の電圧値の電圧を出力し、第2の動作モード時に第2の電圧値の電圧を出力する電源部と、第1の動作モード時には電源部から第1の電圧値の電圧を第2の電圧値に変換して出力する直流電圧変換回路と、直流電圧変換回路の出力側と接続する並列回路に接続された出力電圧安定化回路と、動作モードを移行した際、直流電圧変換回路の出力不安定期間に、電源部と出力電圧安定化回路とを接続させた並列回路を形成させ、第2の電圧値の電圧を供給し、直流電圧変換回路の出力不安定期間の経過後に、稼働部による出力電圧安定化回路との接続を断ち、第2の電圧値の電圧を供給する。
【選択図】図1

特許請求の範囲【請求項１】
電源制御部と、
第１の動作モード時に第１の電圧値の電圧を出力し、第２の動作モード時に前記第１の電圧値よりも低い第２の電圧値の電圧を出力する電源部と、
前記第１の動作モード時には前記電源部からの前記第１の電圧値の電圧を前記第２の電圧値に変換して出力する直流電圧変換回路と、
前記直流電圧変換回路の出力側と接続する並列回路に接続された出力電圧安定化回路と、
動作モードを移行した際、前記直流電圧変換回路の出力不安定期間に、前記電源制御部からの駆動信号に基づき、前記電源部と前記出力電圧安定化回路とを接続させた前記並列回路を形成させ、前記電源部からの前記第２の電圧値の電圧を供給する稼働部と、
動作モードを移行した際、前記直流電圧変換回路の出力不安定期間の経過後に、前記電源制御部からの駆動信号に基づき、前記稼働部による前記出力電圧安定化回路との接続を断ち、前記電源部からの前記第２の電圧値の電圧を供給する切替供給部と
を備えることを特徴とする電源制御装置。
続きを表示（約 1,000 文字）【請求項２】
前記稼働部が、
前記直流電圧変換回路と並列に接続され、前記電源制御部からの駆動信号に基づいてオン／オフする第１のスイッチング素子と、
前記第１のスイッチング素子と前記出力電圧安定化回路との間に直列に接続される抵抗と
を有し、
前記切替供給部が、第１のスイッチング素子と並列に接続され、前記電源制御部からの駆動信号に基づいてオン／オフする第２のスイッチング素子を有する
ことを特徴とする請求項１に記載の電源制御装置。
【請求項３】
前記稼働部が、
前記直流電圧変換回路と並列に接続され、前記電源制御部からの駆動信号に基づいてオンとオフとを切替可能な第１のスイッチング素子と、
前記出力電圧安定化回路と接続する前記第１のスイッチング素子と直列に接続される抵抗と
を有し、
前記切替供給部が、前記抵抗の後段に設けられ、前記直流電圧変換回路の出力不安定期間に、前記出力電圧安定化回路との接続に切替え、前記直流電圧変換回路の出力不安定期間の経過後に、前記第１のスイッチング素子の出力側と接続に切替えるスイッチ部である
ことを特徴とする請求項１に記載の電源制御装置。
【請求項４】
前記稼働部が、前記直流電圧変換回路と並列に接続され、前記電源制御部からの駆動信号に基づいてオンとオフとを切替可能な第１のスイッチング素子を有し、
前記切替供給部が、
前記第１のスイッチング素子の後段に設けられ、前記直流電圧変換回路の出力不安定期間に、前記出力電圧安定化回路と直列接続する抵抗との接続に切替え、前記直流電圧変換回路の出力不安定期間の経過後に、接続断とするスイッチ部と、
前記直流電圧変換回路の出力不安定期間の経過後に前記第１のスイッチング素子に電流を流す整流器と
を有することを特徴とする請求項１に記載の電源制御装置。
【請求項５】
媒体の表面に画像を形成する画像形成装置において、
画像形成に係る構成部に駆動力を伝達する駆動部と、
画像形成処理を制御する制御部と
前記駆動部及び前記制御部に電圧を供給するものであって、請求項１～４のいずれかに記載の電源制御装置と
を備えることを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電源制御装置及び画像形成装置に関し、例えば、低い消費電力で動作する動作モードを制御する電源制御装置と、この電源制御装置を備える画像形成装置に適用し得るものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１に記載の電源制御装置は、通常モード時は、電源生成部が第１電圧（例えば２４Ｖ）をＤＣ／ＤＣコンバータに供給しＤＣ／ＤＣコンバータが５Ｖに降圧して負荷に供給し、省電力モード時は、電源生成部が第１電圧よりも低い第２電圧（例えば５Ｖ）を出力し、ＤＣ／ＤＣコンバータを停止させ、第２電圧をそのまま負荷に供給するものである。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－２８２０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、省電力モードから通常モードに切り替える際に、ＤＣ／ＤＣコンバータの入出力電圧差が小さくなると、ＤＣ／ＤＣコンバータの出力が低下し、制御部のリセット検出電圧を下回る可能性が生じ得る。
【０００５】
そこで、本発明は、上述した課題に鑑み、通常モード（第１の動作モード）と省電力モード（第２の動作モード）との間の切り替え時に生じ得る出力電圧の不安定な期間に、安定した電源電圧を出力することができる電源制御装置及び画像形成装置を提供しようとするものである。
【課題を解決するための手段】
【０００６】
かかる課題を解決するために、第１の本発明に係る電源制御装置は、（１）電源制御部と、（２）第１の動作モード時に第１の電圧値の電圧を出力し、第２の動作モード時に第１の電圧値よりも低い第２の電圧値の電圧を出力する電源部と、（３）第１の動作モード時には電源部からの第１の電圧値の電圧を第２の電圧値に変換して出力する直流電圧変換回路と、（４）直流電圧変換回路の出力側と接続する並列回路に接続された出力電圧安定化回路と、（５）動作モードを移行した際、直流電圧変換回路の出力不安定期間に、電源制御部からの駆動信号に基づき、稼働部による電源部と出力電圧安定化回路とを接続させた並列回路を形成させ、電源部からの第２の電圧値の電圧を供給する稼働部と、（６）動作モードを移行した際、直流電圧変換回路の出力不安定期間の経過後に、電源制御部からの駆動信号に基づき、出力電圧安定化回路との接続を断ち、電源部からの第２の電圧値の電圧を供給する切替供給部とを備えることを特徴とする。
【０００７】
第２の本発明に係る画像形成装置は、媒体の表面に画像を形成する画像形成装置において、（１）画像形成に係る構成部に駆動力を伝達する駆動部と、（２）画像形成処理を制御する制御部と、（３）駆動部及び制御部に電圧を供給するものであって、第１の本発明に記載の電源制御装置とを備えることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、通常モードと省電力モードとの間の切り替え時に生じ得る出力電圧の不安定な期間に、安定した電源電圧を出力することができる。
【図面の簡単な説明】
【０００９】

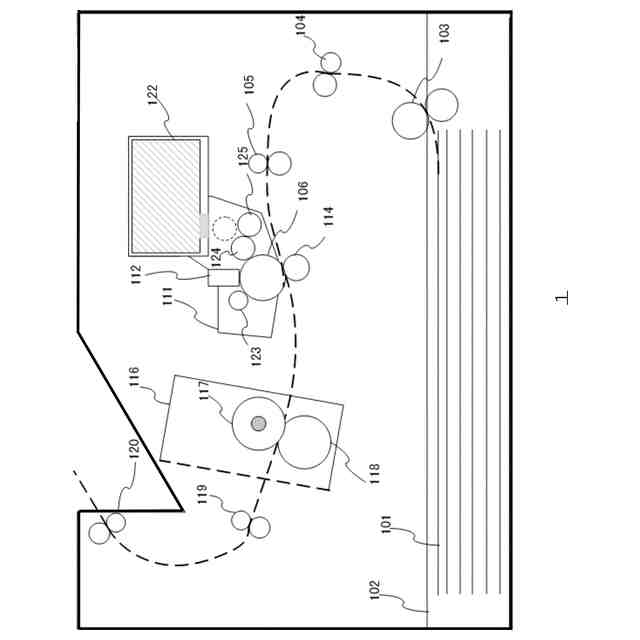

実施形態に係る電源制御装置を備える画像形成装置の内部構成を示す内部構成図である。

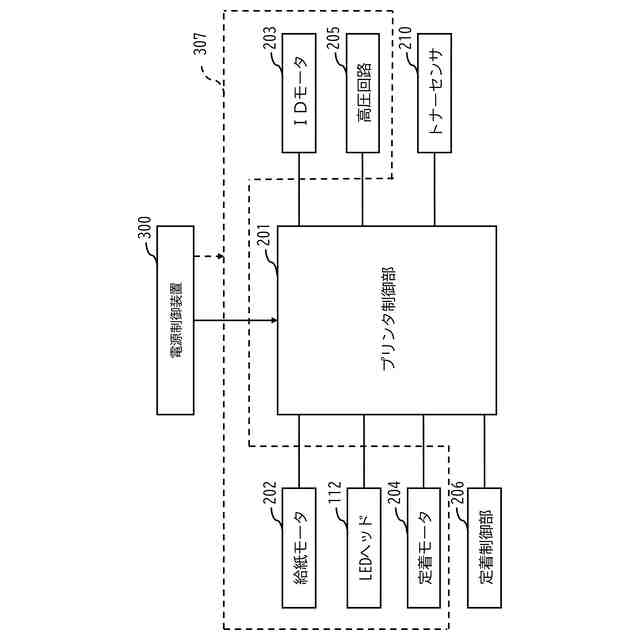

実施形態に係る画像形成装置１の制御系の構成を示す構成図である。
実施形態に係る電源制御装置の構成を示す回路図である。

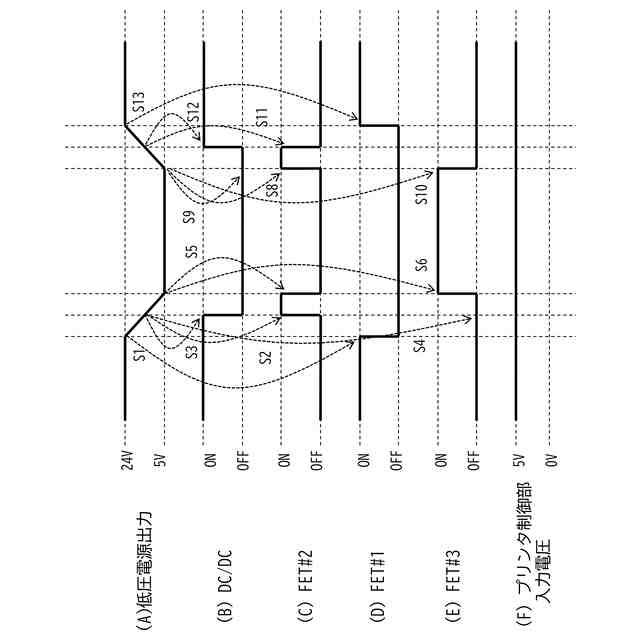

実施形態における省電力モードへの移行時及び通常モードの復帰時のタイミングチャートである。

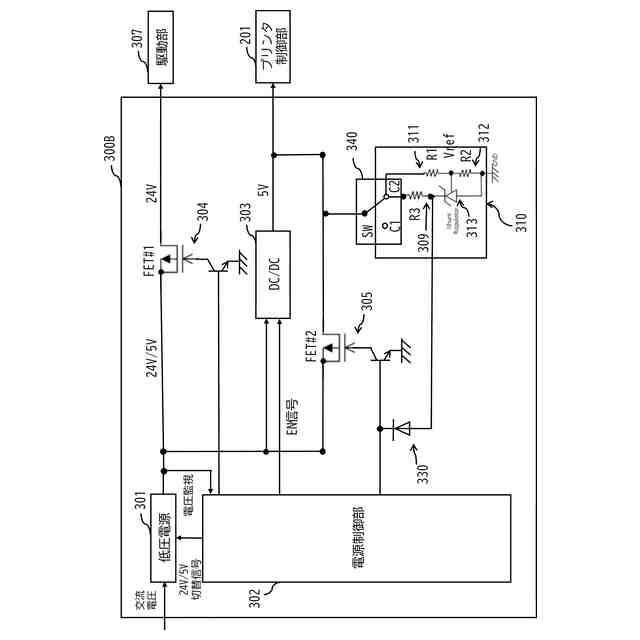

変形実施形態に係る電源制御装置の構成を示す回路図である（その１）。
変形実施形態に係る電源制御装置の構成を示す回路図である（その２）。
【発明を実施するための形態】
【００１０】
（Ａ）主たる実施形態
以下では、本発明に係る電源制御装置及び画像形成装置の実施形態を、図面を参照しながら詳細に説明する。
（【００１１】以降は省略されています）
