公開番号2025145568
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045802
出願日2024-03-22
発明の名称蒸気タービン翼及び蒸気タービン
出願人三菱重工業株式会社
代理人SSIP弁理士法人
主分類F01D 9/02 20060101AFI20250926BHJP(機械または機関一般;機関設備一般;蒸気機関)
要約【課題】蒸気タービン翼の背側の翼面から離脱した水滴によるエロージョン及び制動損失を抑制可能。
【解決手段】本願は、翼形部を備え、蒸気タービンに用いられる蒸気タービン翼に関する。翼形部は、背側翼面のうち前縁から最大キャンバ位置に対応する背側翼面上の第1位置までの範囲内に設けられた溝を有する。
【選択図】図3
特許請求の範囲【請求項１】
翼形部、を備え、蒸気タービンに用いられる蒸気タービン翼であって、
前記翼形部は、背側翼面のうち前縁から最大キャンバ位置に対応する前記背側翼面上の第１位置までの範囲内に設けられた溝を有する、
蒸気タービン翼。
続きを表示（約 820 文字）【請求項２】
前記溝は、前記翼形部の最大翼厚位置に対応する前記背側翼面上の第２位置から前記翼形部のコード長の１０％の長さの分だけ前縁側に向かってコード方向に離れた位置と、前記第２位置から前記コード長の１０％の長さの分だけ前記後縁側に向かって前記コード方向に離れた位置との間に存在する、
請求項１に記載の蒸気タービン翼。
【請求項３】
前記蒸気タービン翼は、タービン静翼であり、
前記溝は、前記背側翼面における接線であって前記蒸気タービンのロータの軸方向に延在する仮想直線と前記背側翼面との接点よりも前記後縁側に存在する、
請求項１又は２に記載の蒸気タービン翼。
【請求項４】
前記溝は、前記溝と前縁側において隣接する前記背側翼面の外表面と、前記外表面に隣接する前記溝の内面とがなす角度が鋭角である前縁側端部を有する、
請求項１又は２に記載の蒸気タービン翼。
【請求項５】
前記溝は、Ｒ形状を含む底部を有する、請求項１又は２に記載の蒸気タービン翼。
【請求項６】
前記翼形部は、内部に中空空間を有し、
前記溝は前記中空空間に非連通である、
請求項１又は２に記載の蒸気タービン翼。
【請求項７】
前記溝は前記翼形部の翼長方向に沿って延在する、
請求項１又は２に記載の蒸気タービン翼。
【請求項８】
前記溝は、前記翼形部のミッドスパン位置からチップまでの範囲の少なくとも一部にわたって設けられる、
請求項７に記載の蒸気タービン翼。
【請求項９】
前記翼形部は、腹側翼面における液相の水を回収するためのスリットが形成されている、
請求項１又は２に記載の蒸気タービン翼。
【請求項１０】
請求項１又は２に記載の蒸気タービン翼を備える蒸気タービン。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蒸気タービン翼及び蒸気タービンに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
蒸気タービン内を通過する蒸気は、上流側から下流側に向かうにつれてエネルギーを失い、温度と圧力が低下する。そのため、蒸気タービンの下流段では、蒸気の一部が凝縮して微細な水滴として気流中に存在しており、その水滴の一部はタービン静翼の表面に付着し、翼面上で成長して液膜となる。この液膜がさらに成長して厚みが増すと、その一部が蒸気流によってちぎれて粗大液滴の状態で飛散する。飛散した液滴は下流側のタービン動翼に衝突すると、タービン動翼の回転が阻害されて制動損失が生じたり、エロージョンを発生させる要因となる。
【０００３】
そのため、例えば中空状の静翼の翼面に、静翼内部の内部空間と静翼の外部とを連通する微細なスリットを形成し、このスリットを介して、静翼の表面に付着した水分（液相）を圧力差によって内部空間に吸い込むことで、水滴の飛散を抑制することも行われている（例えば特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１８１７７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記特許文献１のようなスリットを静翼の腹側と背側との両面にそれぞれ設ける場合、スリット位置における圧力が背側と腹側で等しくないと、腹側のスリットから静翼の内部空間に吸引された水滴が背側のスリットから噴出するという事象が発生する。このため、スリットは静翼の腹側のみに施工される場合が多い。その一方で、静翼の背側にスリットが施工されていない場合、背側の翼面にて成長した液膜（水膜）は静翼の後縁まで到達し、そこから離脱した水滴は動翼に衝突し、エロージョン及び制動損失を発生させてしまう。
【０００６】
本開示の少なくとも一実施形態は上述の事情に鑑みなされたものであり、蒸気タービン翼の背側の翼面から離脱した水滴によるエロージョン及び制動損失を抑制可能な蒸気タービン翼及び蒸気タービンを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の少なくとも一実施形態に係る蒸気タービン翼は、上記課題を解決するために、
翼形部、を備え、蒸気タービンに用いられる蒸気タービン翼であって、
前記翼形部は、背側翼面のうち前縁から最大キャンバ位置に対応する前記背側翼面上の第１位置までの範囲内に設けられた溝を有する。
【０００８】
本開示の少なくとも一実施形態に係る蒸気タービンは、上記課題を解決するために、
本開示の少なくとも一実施形態に係る蒸気タービン翼を備える。
【発明の効果】
【０００９】
本開示の少なくとも一実施形態によれば、蒸気タービン翼の背側の翼面から離脱した水滴によるエロージョン及び制動損失を抑制可能な蒸気タービン翼及び蒸気タービンを提供できる。
【図面の簡単な説明】
【００１０】

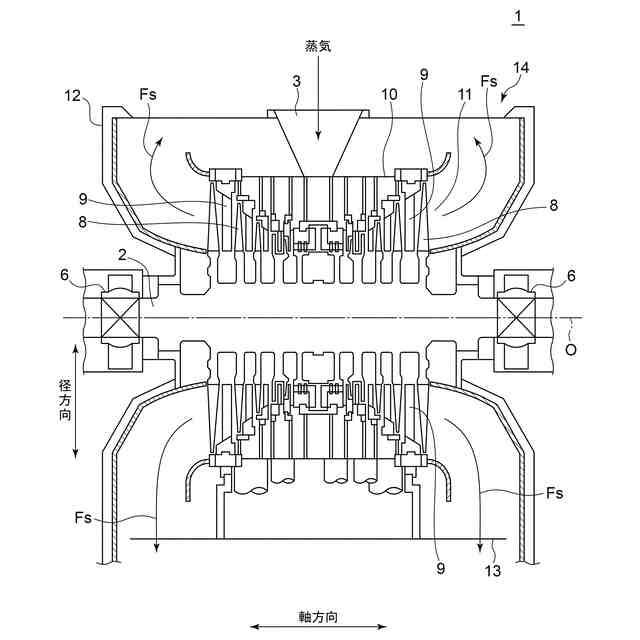

本開示の一実施形態に係る蒸気タービンの軸方向に沿った概略断面図である。

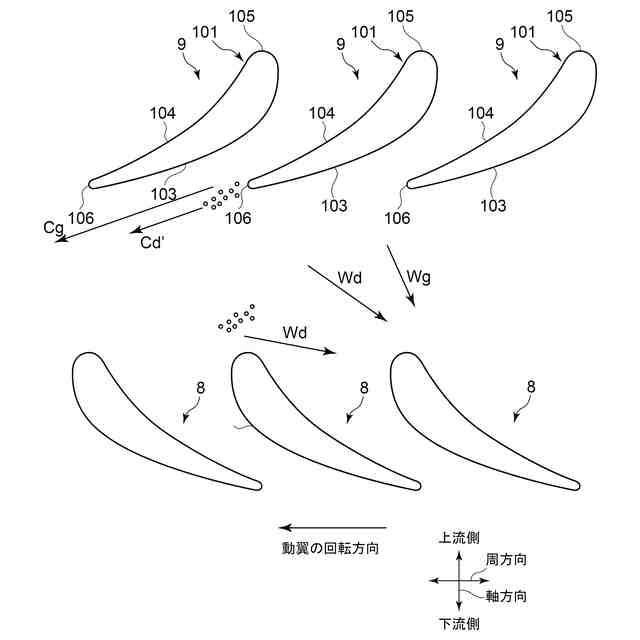

図１において周方向に間隔を空けて配置された複数の静翼を、軸方向下流側に配置された複数の動翼とともに周方向に展開した図である。

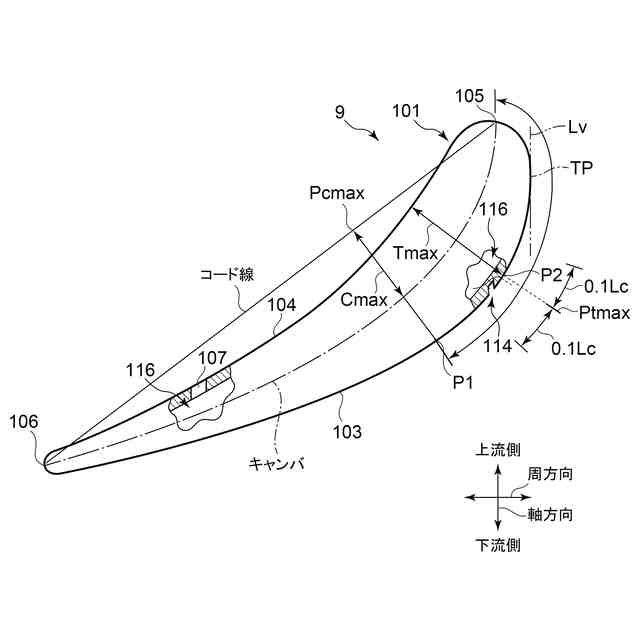

図２の静翼が有する翼形部を翼高さ方向から見た断面における外形形状を示す図である。

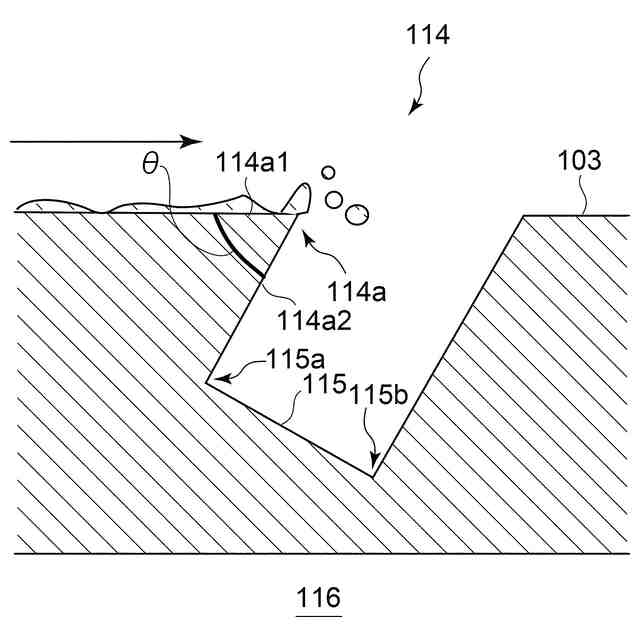

図３の溝の近傍における拡大断面図である。

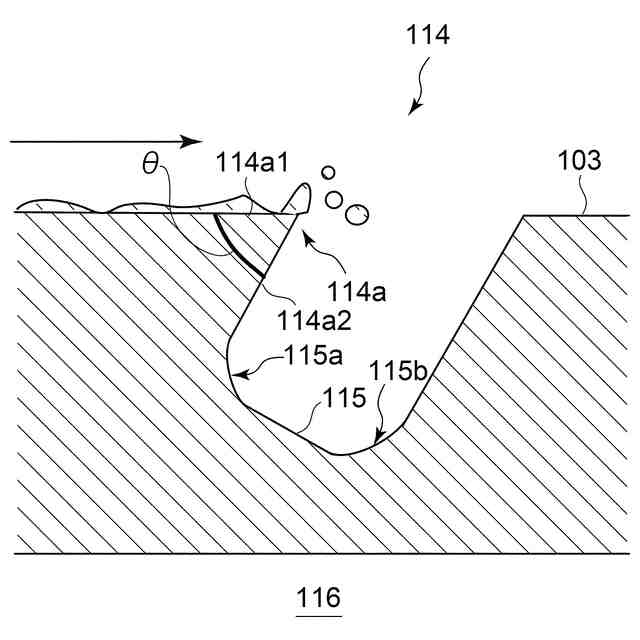

図４の変形例である。

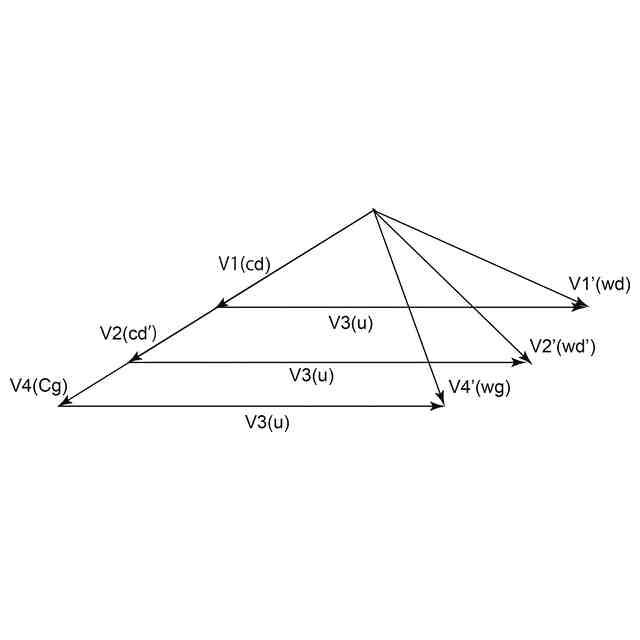

溝の位置から離脱した水滴の絶対速度と、動翼に対する当該水滴の相対速度との関係を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
