公開番号2025146228
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046897
出願日2024-03-22
発明の名称フィルタ装置
出願人三菱重工業株式会社
代理人個人,個人,個人,個人,個人
主分類H03H 7/01 20060101AFI20250926BHJP(基本電子回路)
要約【課題】より小型化され、かつさらに性能が向上したフィルタ装置を提供する。
【解決手段】フィルタ装置は、軸線を中心とする円環状のリングコアと、リングコアの内周側に挿通されるとともに、内周側において軸線に対する直径方向に積層された複数のバスバーと、を備えるフィルタ装置であって、バスバーは、軸線方向に延びる第一部材と、第一部材と一体に形成され、第一部材の軸線方向の端部から軸線に交差する方向に延びる第二部材と、第二部材、及び軸線方向にずらして配置された他のバスバーの第二部材を接続する接続部材と、を有し、リングコアは、軸線方向において、接続部材で接続された第二部材同士の間に位置している。
【選択図】図1
特許請求の範囲【請求項１】
軸線を中心とする円環状のリングコアと、
該リングコアの内周側に挿通されるとともに、前記内周側において前記軸線に対する直径方向に積層された複数のバスバーと、
を備えるフィルタ装置であって、
前記バスバーは、
前記軸線方向に延びる第一部材と、
該第一部材と一体に形成され、前記第一部材の前記軸線方向の端部から前記軸線に交差する方向に延びる第二部材と、
該第二部材、及び前記軸線方向にずらして配置された他の前記バスバーの前記第二部材を接続する接続部材と、
を有し、
前記リングコアは、前記軸線方向において、前記接続部材で接続された前記第二部材同士の間に位置しているフィルタ装置。
続きを表示（約 690 文字）【請求項２】
前記第一部材と前記第二部材の接続部における外周側の角部は面取りされている請求項１に記載のフィルタ装置。
【請求項３】
前記第一部材、及び前記第二部材は、前記軸線に平行な面内に沿って広がる板状をなし、前記接続部材は、前記第二部材に対して、該第二部材の法線方向から固定されている請求項１又は２に記載のフィルタ装置。
【請求項４】
前記接続部材は、前記第二部材に固定される一対の爪部と、
該一対の爪部同士を接続するとともに、前記軸線に交差する方向に広がる折り曲げ部と、
を有する請求項３に記載のフィルタ装置。
【請求項５】
前記バスバーの表面を覆う絶縁被膜をさらに有する請求項１又は２に記載のフィルタ装置。
【請求項６】
軸線を中心とする円環状のリングコアと、
該リングコアの内周側に挿通される複数のバスバーと、
を備えるフィルタ装置であって、
前記バスバーは、
前記軸線方向に延びる第一部材と、
該第一部材と一体に形成され、前記第一部材の前記軸線方向両側の端部から前記軸線に交差する方向に延びる第二部材と、
該第二部材と一体に形成され、該第二部材の端部から前記第一部材と対向するように延びる第三部材と、
を有し、
前記第三部材は、前記軸線方向にずらして配置された他の前記バスバーの前記第三部材と接続され、
前記リングコアは、前記軸線方向において、互いに接続された前記第三部材同士の間に位置しているフィルタ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、フィルタ装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
例えば電力変換装置には、高周波の干渉電圧等によって生じるノイズを取り除くためのフィルタ装置が併設されている。フィルタ装置の一例としては、下記特許文献１に記載されたものが知られている。下記特許文献１に係るフィルタ装置は、複数のリングコアと、これらリングコアの内周側に挿通される複数のバスバーと、を主に備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１５７７４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１に係るフィルタ装置では、バスバーがリングコアの直径方向に互いに離間するように延びている。このため、バスバーの端部に他の配線を接続する上で、工具をアクセスさせるためのスペースが必要になる。その結果、フィルタ装置の実質的な占有面積（フットプリント）が大きくなってしまう。結果として、フィルタ装置が組み込まれる他の装置の寸法体格も大型化してしまうという課題があった。
【０００５】
本開示は上記課題を解決するためになされたものであって、より小型化され、かつさらに性能が向上したフィルタ装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示に係るフィルタ装置は、軸線を中心とする円環状のリングコアと、該リングコアの内周側に挿通されるとともに、前記内周側において前記軸線に対する直径方向に積層された複数のバスバーと、を備えるフィルタ装置であって、前記バスバーは、前記軸線方向に延びる第一部材と、該第一部材と一体に形成され、前記第一部材の前記軸線方向の端部から前記軸線に交差する方向に延びる第二部材と、該第二部材、及び前記軸線方向にずらして配置された他の前記バスバーの前記第二部材を接続する接続部材と、を有し、前記リングコアは、前記軸線方向において、前記接続部材で接続された前記第二部材同士の間に位置している。
【発明の効果】
【０００７】
本開示によれば、より小型化され、かつさらに性能が向上したフィルタ装置を提供することができる。
【図面の簡単な説明】
【０００８】

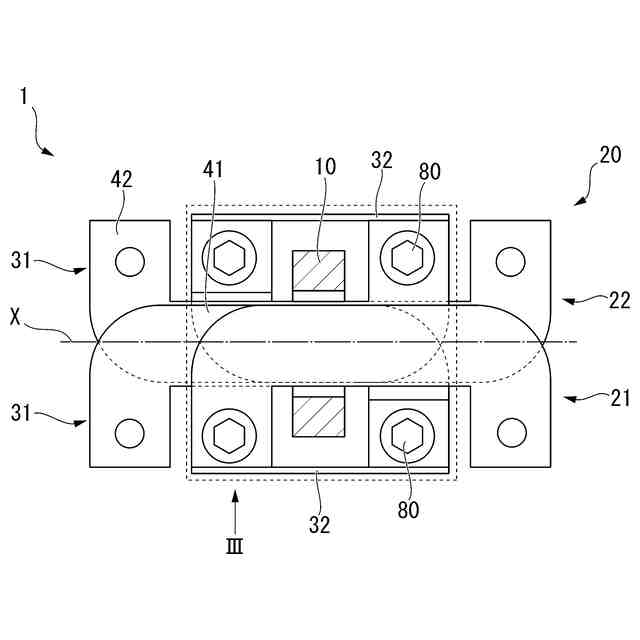

本開示の第一実施形態に係るフィルタ装置の構成を示す平面図である。

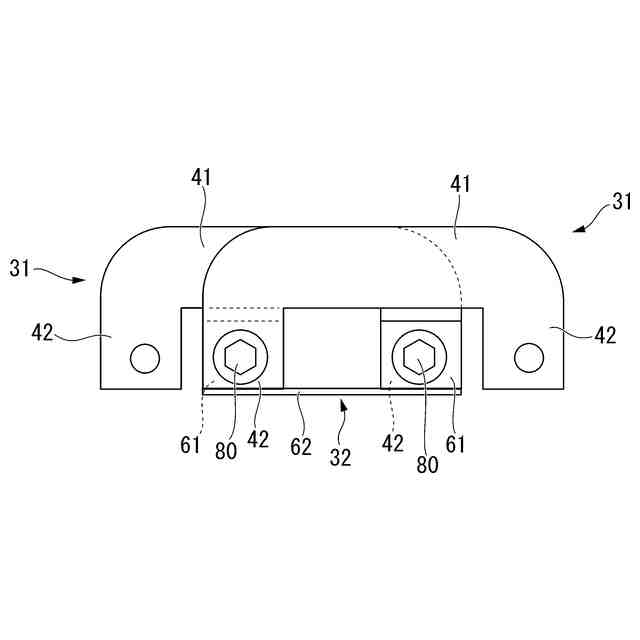

本開示の第一実施形態に係るバスバーの拡大平面図である。

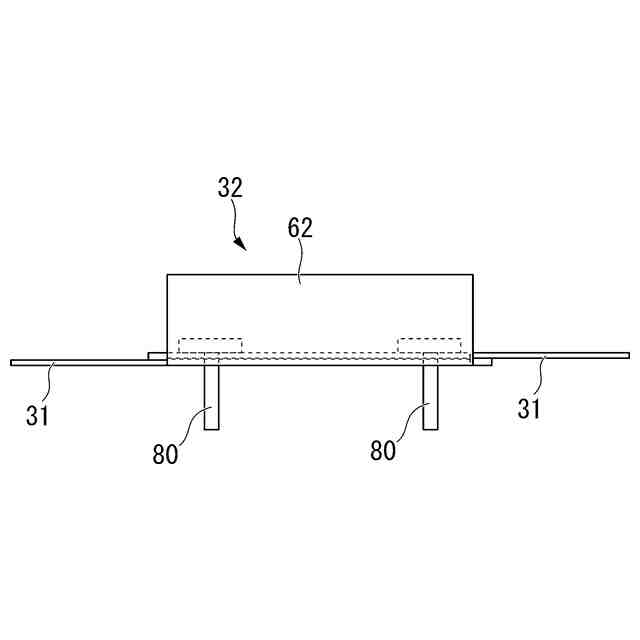

図１のＩＩＩ方向から見た側面図である。

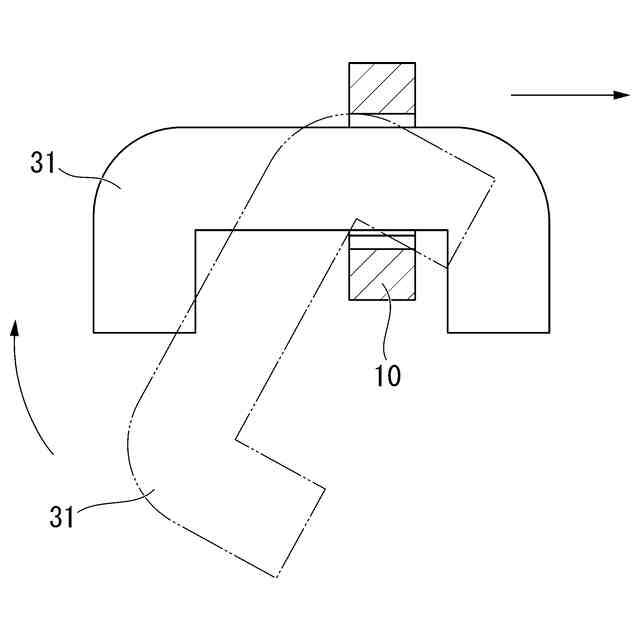

本開示の第一実施形態に係るリングコアにバスバーを挿通する際の様子を示す説明図である。

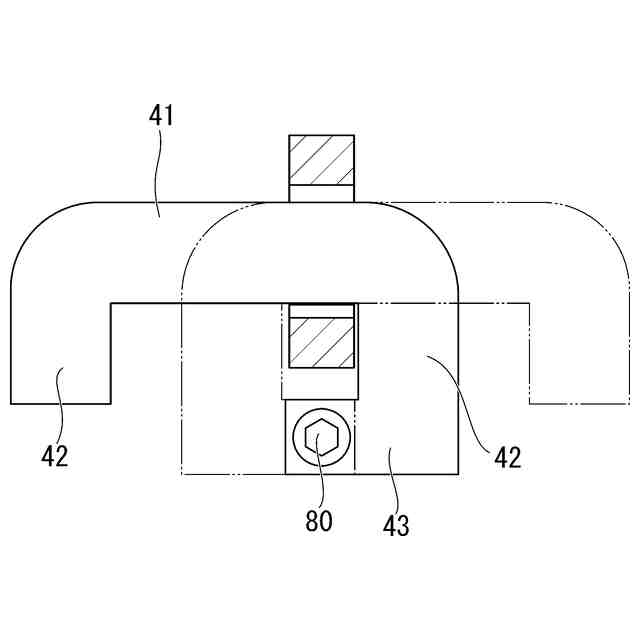

本開示の第二実施形態に係るバスバーの拡大平面図である。
【発明を実施するための形態】
【０００９】
＜第一実施形態＞
（フィルタ装置１の構成）
以下、本開示の第一実施形態に係るフィルタ装置１について、図１から図４を参照して説明する。このフィルタ装置１は、例えば電力変換装置に搭載されることで、高周波のノイズを電流から取り除くことを目的として用いられる。
【００１０】
図１に示すように、フィルタ装置１は、リングコア１０と、バスバー２０と、端子台（不図示）と、を備える。リングコア１０は、軸線Ｘを中心とする円環状をなしている。リングコア１０は、磁性体で一体に形成されている。リングコア１０の内周側の開口には、バスバー２０が挿通されている。
（【００１１】以降は省略されています）
