公開番号2025144618
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044346
出願日2024-03-21
発明の名称コネクタおよびワイヤハーネス
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01R 13/42 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】端子ホルダの共用化を図ることができるコネクタおよびワイヤハーネスを提供することを目的とする。
【解決手段】コネクタ10は、雌端子11および雄端子21のうち一方の端子を保持する端子ホルダ13を備え、端子ホルダ13は、筒状部13aと、筒状部13aの軸線方向Xの一端部に設けられ、軸線方向Xに沿って延在する切欠部13d、13eと、筒状部13aの軸線方向Xの一端部に設けられ、当該一端部から筒状部13aの径方向内方に向けて突出し、軸線方向Xの一端面13i1が一方の端子の外周面に形成されたフランジ部11a1、21a1と係止される係止部13iと、を含んで構成されると共に、係止部13iの内径D1よりも小さな第1外径D2の外周面を有した雌端子11と、内径D1よりも大きな第2外径D3の外周面を有した雄端子21と、で共用可能に構成される。
【選択図】図15

特許請求の範囲【請求項１】
軸線方向に沿って延在する雌端子および雄端子のうち一方の端子と、
前記一方の端子を保持する端子ホルダと、
前記一方の端子および前記端子ホルダを内部に収容するハウジングと、を備え、
前記端子ホルダは、
内部に前記一方の端子が前記軸線方向に沿って挿入される端子挿入孔が設けられた筒状部と、
前記筒状部の前記軸線方向の一端部に設けられ、前記軸線方向に沿って延在する切欠部と、
前記筒状部の前記軸線方向の前記一端部に設けられ、当該一端部から前記筒状部の径方向内方に向けて突出し、前記軸線方向の一端面が前記一方の端子の外周面に形成されたフランジ部と係止される係止部と、を含んで構成されると共に、
前記係止部の内径よりも小さな第１外径の前記外周面を有した前記雌端子と、前記内径よりも大きな第２外径の前記外周面を有した前記雄端子と、で共用可能に構成される、
コネクタ。
続きを表示（約 1,000 文字）【請求項２】
前記切欠部は、
前記筒状部の前記軸線方向の前記一端部における前記軸線方向と交差する高さ方向の中央部よりも一端部側の第１領域に設けられ、前記軸線方向に沿って延在する第１切欠部と、
前記筒状部の前記軸線方向の前記一端部における前記高さ方向の前記中央部よりも他端部側の第２領域に設けられ、前記軸線方向に沿って延在しかつ前記第１切欠部よりも前記軸線方向に沿った長さが長い第２切欠部と、を含んで構成され、
前記端子ホルダは、
前記筒状部の前記軸線方向の前記一端部に設けられ、前記第１領域から前記筒状部の径方向内方に向けて突出すると共に前記係止部と前記軸線方向に沿って離間して位置され、前記軸線方向の他端面が前記フランジ部と係止されるストッパ部と、
前記第１切欠部の前記軸線方向および前記高さ方向と交差する幅方向の両端部に設けられ、当該両端部から前記筒状部の径方向外方に向けて突出し、前記ハウジングの内部に形成されたランス部と位置合わせされる一対の位置決めリブと、を含んで構成される、
請求項１に記載のコネクタ。
【請求項３】
前記一対の位置決めリブは、前記軸線方向に沿って延在し、前記ストッパ部と接続される、
請求項２に記載のコネクタ。
【請求項４】
導電性を有する配索材と、
前記配索材の端末に設けられるコネクタと、を備え、
前記コネクタは、
軸線方向に沿って延在する雌端子および雄端子のうち一方の端子と、
前記一方の端子を保持する端子ホルダと、
前記一方の端子および前記端子ホルダを内部に収容するハウジングと、を有し、
前記端子ホルダは、
内部に前記一方の端子が前記軸線方向に沿って挿入される端子挿入孔が設けられた筒状部と、
前記筒状部の前記軸線方向の一端部に設けられ、前記軸線方向に沿って延在する切欠部と、
前記筒状部の前記軸線方向の前記一端部に設けられ、当該一端部から前記筒状部の径方向内方に向けて突出し、前記軸線方向の一端面が前記一方の端子の外周面に形成されたフランジ部と係止される係止部と、を含んで構成されると共に、
前記係止部の内径よりも小さな第１外径の前記外周面を有した前記雌端子と、前記内径よりも大きな第２外径の前記外周面を有した前記雄端子と、で共用可能に構成される、
ワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタおよびワイヤハーネスに関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
従来のワイヤハーネスのコネクタに関する技術として、例えば、特許文献１には、雌端子および雄端子のうち一方の端子と、一方の端子を保持する端子ホルダと、一方の端子および端子ホルダを内部に収容するハウジングと、を備えたコネクタが開示されている。端子ホルダには、軸線方向に沿って延在する複数の切欠部が設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－７２０４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上述した特許文献１に記載のコネクタでは、例えば、直径が異なる雌端子と雄端子とにおける端子ホルダの共用化の点で更なる改善の余地があった。
【０００５】
本発明は、上記の事情に鑑みてなされたものであって、端子ホルダの共用化を図ることができるコネクタおよびワイヤハーネスを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係るコネクタは、軸線方向に沿って延在する雌端子および雄端子のうち一方の端子と、前記一方の端子を保持する端子ホルダと、前記一方の端子および前記端子ホルダを内部に収容するハウジングと、を備え、前記端子ホルダは、内部に前記一方の端子が前記軸線方向に沿って挿入される端子挿入孔が設けられた筒状部と、前記筒状部の前記軸線方向の一端部に設けられ、前記軸線方向に沿って延在する切欠部と、前記筒状部の前記軸線方向の前記一端部に設けられ、当該一端部から前記筒状部の径方向内方に向けて突出し、前記軸線方向の一端面が前記一方の端子の外周面に形成されたフランジ部と係止される係止部と、を含んで構成されると共に、前記係止部の内径よりも小さな第１外径の前記外周面を有した前記雌端子と、前記内径よりも大きな第２外径の前記外周面を有した前記雄端子と、で共用可能に構成される。
【発明の効果】
【０００７】
本発明に係るコネクタおよびワイヤハーネスでは、端子ホルダは、筒状部の軸線方向の一端部に設けられ、軸線方向に沿って延在する切欠部と、筒状部の軸線方向の一端部に設けられ、当該一端部から筒状部の径方向内方に向けて突出し、軸線方向の一端面が一方の端子の外周面に形成されたフランジ部と係止される係止部と、を含んで構成される。この構成により、コネクタおよびワイヤハーネスは、例えば、互いに異なる外径の雌端子および雄端子でも、筒状部の端子挿入孔への挿入に伴ってフランジ部が係止部の軸線方向の他端面と接触することで、切欠部が作用して係止部が径方向外方に向けて撓み、フランジ部と係止部の軸線方向の一端面とが係止される係止位置に挿入することができる。この結果、コネクタおよびワイヤハーネスは、端子ホルダの共用化を図ることができる、という効果を奏する。
【図面の簡単な説明】
【０００８】

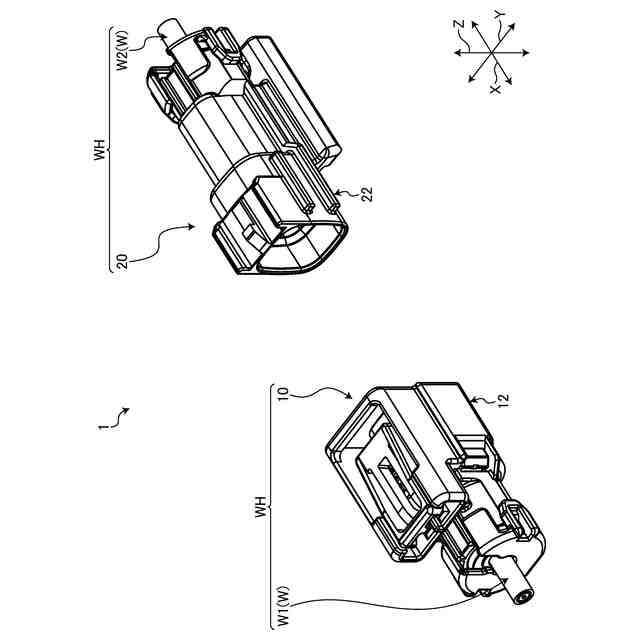

図１は、実施形態に係るコネクタユニットの例示的な分解斜視図である。

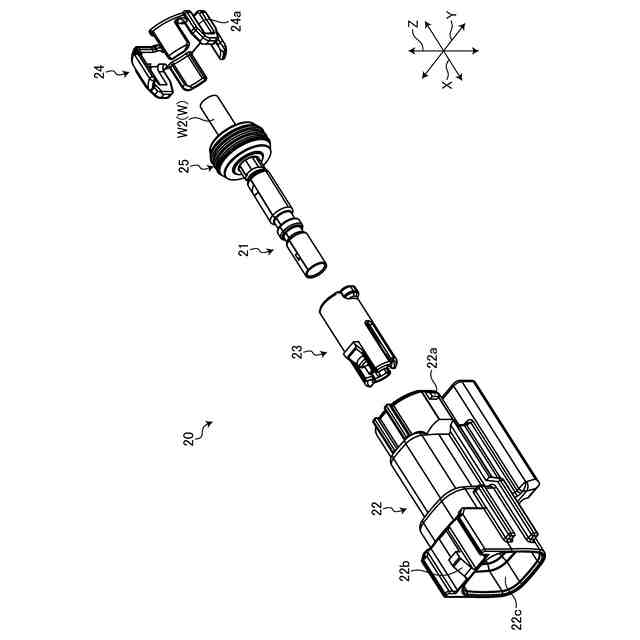

図２は、実施形態に係るコネクタユニットの相手側コネクタの例示的な分解斜視図である。

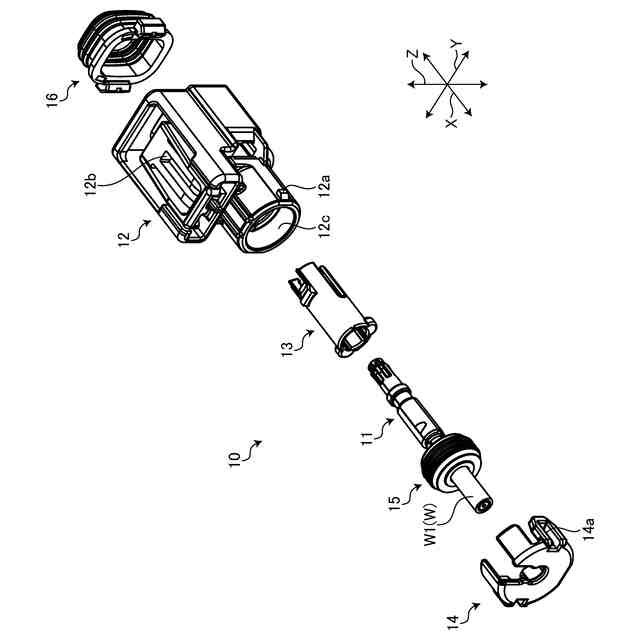

図３は、実施形態に係るコネクタユニットのコネクタの例示的な分解斜視図である。

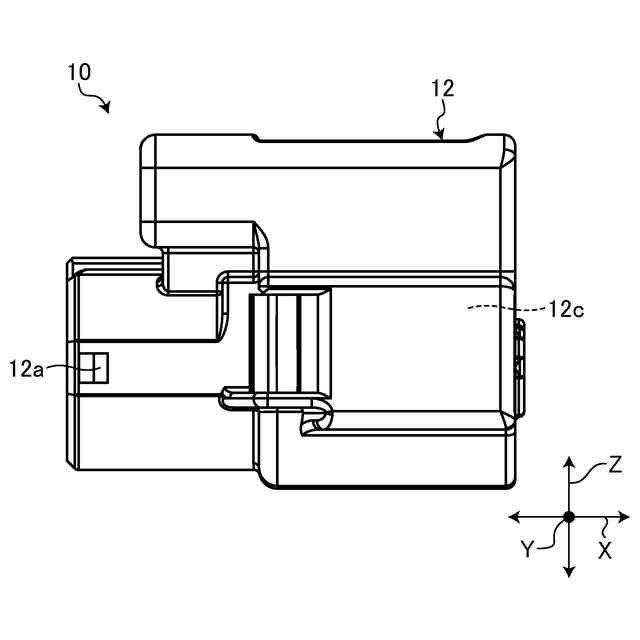

図４は、実施形態に係るコネクタの例示的な側面図である。

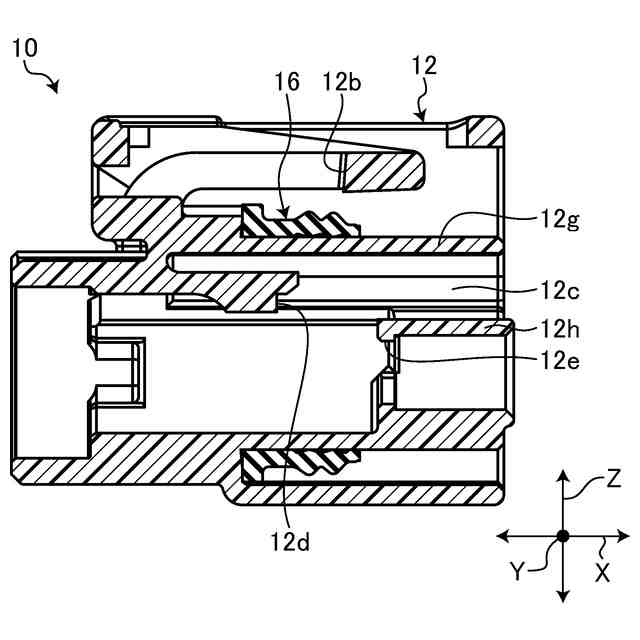

図５は、実施形態に係るコネクタの例示的な断面図である。

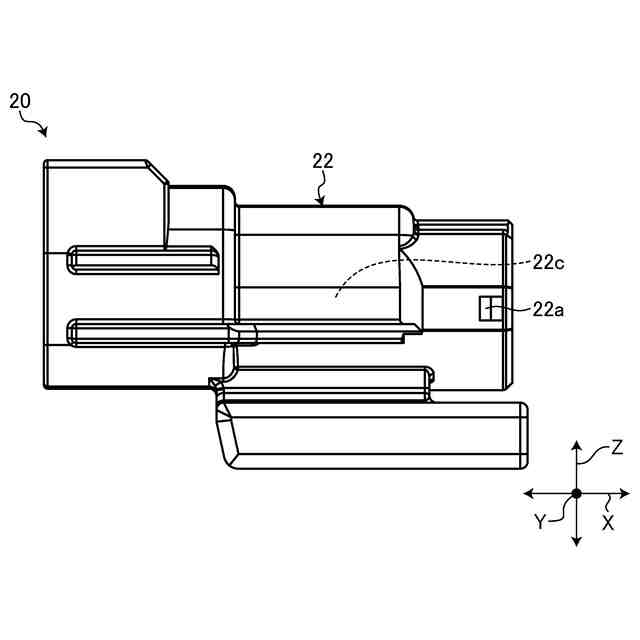

図６は、実施形態に係る相手側コネクタの例示的な側面図である。

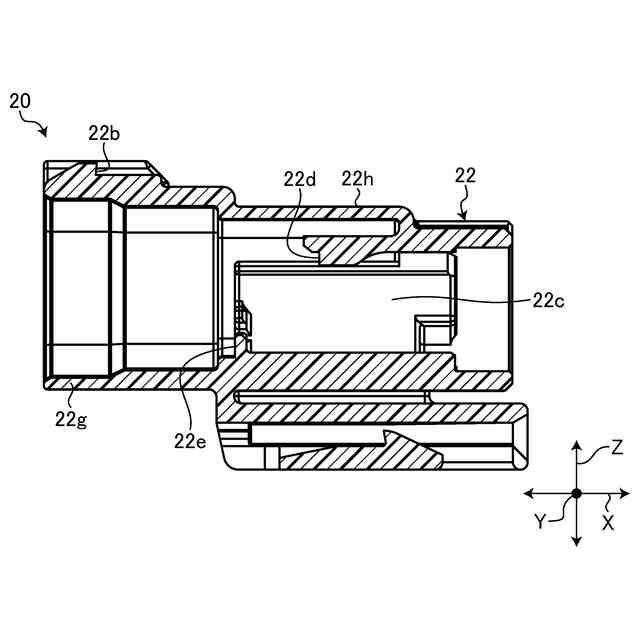

図７は、実施形態に係る相手側コネクタの例示的な断面図である。

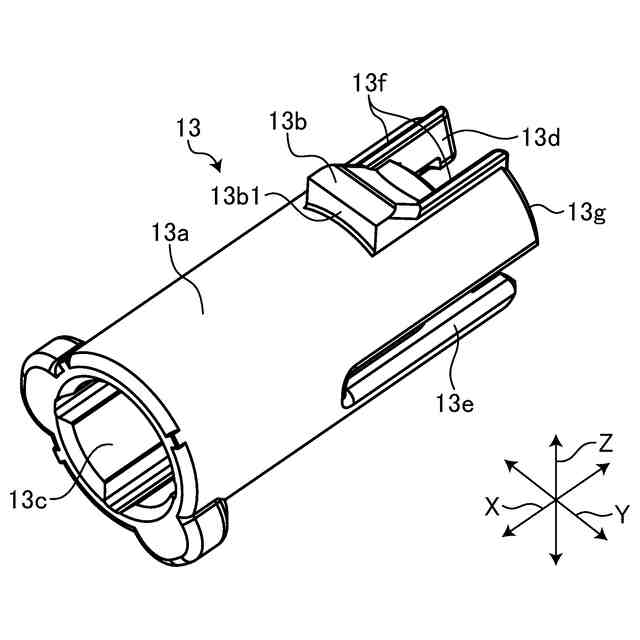

図８は、実施形態に係るコネクタの端子ホルダの例示的な斜視図である。
図９は、実施形態に係る相手側コネクタの端子ホルダの例示的な斜視図である。
図１０は、実施形態に端子ホルダの例示的な断面図である。
図１１は、実施形態に係るコネクタの雌端子の例示的な斜視図である。
図１２は、実施形態に係るコネクタの雌端子の例示的な分解斜視図である。
図１３は、実施形態に係る相手側コネクタの雄端子の例示的な斜視図である。
図１４は、実施形態に係る相手側コネクタの例示的な断面図である。

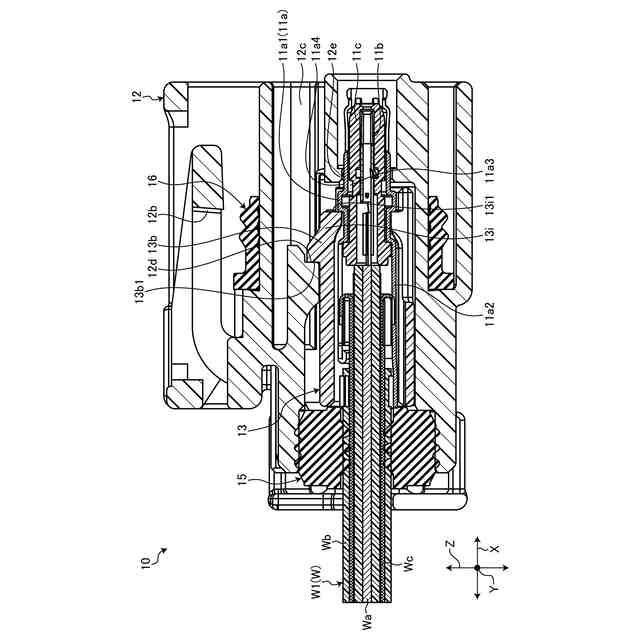

図１５は、実施形態に係るコネクタの例示的な断面図である。
図１６は、実施形態に係るコネクタの雌端子および端子ホルダの例示的な側面図である。
図１７は、実施形態に係るコネクタの雌端子および端子ホルダの例示的な正面図である。
図１８は、実施形態に係るコネクタの雌端子および端子ホルダの例示的な断面図であって、端子ホルダの第１挿入工程を示した図である。
図１９は、実施形態に係るコネクタの雌端子および端子ホルダの例示的な断面図であって、端子ホルダの第２挿入工程を示した図である。
図２０は、実施形態に係るコネクタの雌端子および端子ホルダの例示的な断面図であって、端子ホルダの第３挿入工程を示した図である。
図２１は、実施形態に係るコネクタの雌端子および端子ホルダの例示的な断面図であって、端子ホルダの第４挿入工程を示した図である。
図２２は、実施形態に係る相手側コネクタの雄端子および端子ホルダの例示的な側面図である。
図２３は、実施形態に係る相手側コネクタの雄端子および端子ホルダの例示的な側面図である。
図２４は、実施形態に係る相手側コネクタの雄端子および端子ホルダの例示的な断面図であって、端子ホルダの第１挿入工程を示した図である。
図２５は、実施形態に係る相手側コネクタの雄端子および端子ホルダの例示的な断面図であって、端子ホルダの第２挿入工程を示した図である。
図２６は、実施形態に係る相手側コネクタの雄端子および端子ホルダの例示的な断面図であって、端子ホルダの第３挿入工程を示した図である。
【発明を実施するための形態】
【０００９】
以下、本発明に係る実施形態を図面に基づいて詳細に説明する。なお、下記実施形態によりこの発明が限定されるものではない。また、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。なお、本明細書では、序数は、部品や、部材、部位、位置、方向等を区別するためだけに用いられており、順番や優先度を示すものではない。
【００１０】
［実施形態］
図１は、実施形態に係るコネクタユニット１の分解斜視図である。図１に示される本実施形態のコネクタユニット１は、自動車等の車両に配索されるワイヤハーネスＷＨに組み込まれるものである。ここで、ワイヤハーネスＷＨは、例えば、車両に搭載される各機器間の接続のために、電源供給や信号通信に用いられる配索材Ｗを束にして集合部品とし、コネクタ等で配索材Ｗを各機器に接続するようにしたものである。本実施形態のワイヤハーネスＷＨは、例えば、導電性を有する複数の配索材Ｗと、複数の配索材Ｗのうち第１シールド電線Ｗ１の端末に設けられるコネクタ１０と、複数の配索材Ｗのうち第２シールド電線Ｗ２の端末に設けられ、コネクタ１０と電気的かつ機械的に接続される相手側コネクタ２０と、を備えている。なお、ワイヤハーネスＷＨは、この他、さらに、グロメットや、固定具など種々の構成部品を含んで構成されてもよい。
（【００１１】以降は省略されています）
