公開番号2025143920
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043434
出願日2024-03-19
発明の名称光接続ノード
出願人KDDI株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04J 14/00 20060101AFI20250925BHJP(電気通信技術)
要約【課題】コア数の異なる2つの光伝送路を接続する光接続ノードを提供する。
【解決手段】光接続ノードは、M個の波長分離デバイスそれぞれの第pポート(pは、2～Qまでの整数)に接続され、第pバンドと第1バンドとの間での波長変換を行う第p波長変換手段を含む接続手段であって、第1光伝送路のN個のコアで伝送される第1バンドの信号光のうち、第2光伝送路においては第1バンドの信号光として伝送される第1信号光についてはM個の波長多重分離デバイスのうちの1つの波長分離デバイスの第1ポートに接続し、第1光伝送路のN個のコアで伝送される第1バンドの信号光のうち、第2光伝送路においては第pバンドの信号光として伝送される第p信号光については第p波長変換手段に接続する接続手段を備え、Nは2以上の整数であり、Qは2以上の整数であり、MはNより小さく、かつ、NをQで除した数以上の整数である。
【選択図】図1
特許請求の範囲【請求項１】
第１バンドの信号光を伝送するために使用されるＮ個のコアの含む第１光伝送路と、前記第１バンドから第Ｑバンドそれぞれの信号光を伝送するために使用されるＭ個のコアを含む第２光伝送路と、を接続する光接続ノードであって、
Ｎは２以上の整数であり、Ｑは２以上の整数であり、ＭはＮより小さく、かつ、ＮをＱで除した数以上の整数であり、
前記光接続ノードは、
Ｍ個の波長多重分離デバイスであって、前記Ｍ個の波長多重分離デバイスそれぞれは、第ｑバンド（ｑは１からＱまでの整数）の信号光を入出力するための第ｑポートと、前記第１バンドから前記第Ｑバンドの信号光それぞれを入出力するための波長多重ポートと、を有し、前記Ｍ個の波長多重分離デバイスのＭ個の波長多重ポートは、前記第２光伝送路の前記Ｍ個のコアと１対１で接続される様に構成されている、前記Ｍ個の波長多重分離デバイスと、
前記Ｍ個の波長分離デバイスそれぞれの第ｐポート（ｐは、２～Ｑまでの整数）に接続され、第ｐバンドと前記第１バンドとの間での波長変換を行う第ｐ波長変換手段を含む接続手段であって、前記第１光伝送路の前記Ｎ個のコアで伝送される前記第１バンドの信号光のうち、前記第２光伝送路においては前記第１バンドの信号光として伝送される第１信号光については前記Ｍ個の波長多重分離デバイスのうちの１つの波長分離デバイスの第１ポートに接続し、前記第１光伝送路の前記Ｎ個のコアで伝送される前記第１バンドの信号光のうち、前記第２光伝送路においては前記第ｐバンドの信号光として伝送される第ｐ信号光については前記第ｐ波長変換手段に接続する前記接続手段と、
を備えている、光接続ノード。
続きを表示（約 1,000 文字）【請求項２】
前記接続手段は、
Ｍ個の第ｐ波長変換手段を有し、
前記第１光伝送路の前記Ｎ個のコアのうちのＭ個の第１コアと前記Ｍ個の波長多重分離デバイスのＭ個の第１ポートと、を１対１で接続し、
前記第１光伝送路の前記Ｎ個のコアのうちのＭ個の第ｐコアと前記Ｍ個の第ｐ波長変換手段と、を１対１で接続する、請求項１に記載の光接続ノード。
【請求項３】
前記接続手段は、前記第１光伝送路の前記Ｎ個のコアと、前記Ｍ個の波長多重分離デバイスのＭ個の第１ポートと、前記第ｐ波長変換手段と、に接続され、前記Ｎ個のコアと、前記Ｍ個の第１ポート及び前記第ｐ波長変換手段との間における前記第１バンドの信号光のスイッチングを行う光スイッチを備えている、請求項１に記載の光接続ノード。
【請求項４】
前記第２光伝送路は、Ｍ個のシングルコア光ファイバを含む、請求項１に記載の光接続ノード。
【請求項５】
前記第１光伝送路は、コアの総数がＮ個である１つ以上のマルチコア光ファイバを含む、請求項１に記載の光接続ノード。
【請求項６】
前記第１光伝送路は、Ｎ個のシングルコア光ファイバを含む、請求項１に記載の光接続ノード。
【請求項７】
前記第１光伝送路は、コアの総数がＮ個である１つ以上のマルチコア光ファイバ及び１つ以上のシングルコア光ファイバを含む、請求項１に記載の光接続ノード。
【請求項８】
前記第１バンドは、Ｃバンド、又は、Ｃバンド内のバンドである、請求項１に記載の光接続ノード。
【請求項９】
Ｑは２であり、
第２バンドは、Ｓバンド、Ｌバンド、Ｕバンド、Ｓバンドに含まれるバンド、Ｌバンドに含まれるバンド、又は、Ｕバンドに含まれるバンドである、請求項８に記載の光接続ノード。
【請求項１０】
Ｑは３であり、
第２バンドは、Ｓバンド、Ｌバンド、Ｕバンド、Ｓバンドに含まれるバンド、Ｌバンドに含まれるバンド、又は、Ｕバンドに含まれるバンドであり、
第３バンドは、前記第２バンドとは異なり、かつ、Ｓバンド、Ｌバンド、Ｕバンド、Ｓバンドに含まれるバンド、Ｌバンドに含まれるバンド、又は、Ｕバンドに含まれるバンドである、請求項８に記載の光接続ノード。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、コア数の異なる２つの光伝送路を接続する光接続ノードに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
非特許文献１は、マルチコア光ファイバ（ＭＣＦ）を用いた光海底ケーブルを開示している。ＭＣＦは、複数のコアを含む光ファイバである。ＭＣＦを用いることで光伝送路の伝送容量を増加させることができる。ＭＣＦは、長距離光伝送システム等において使用され得る。
【先行技術文献】
【非特許文献】
【０００３】
ＢｏｏｓｔｉｎｇＳｕｂｓｅａＣａｂｌｅｓｗｉｔｈＭｕｌｔｉ－ＣｏｒｅＦｉｂｅｒＴｅｃｈｎｏｌｏｇｙ，［ｏｎｌｉｎｅ］，２０２３年９月１３日，［２０２４年２月１６日検索］＜ＵＲＬ：ｈｔｔｐｓ：／／ｃｌｏｕｄ．ｇｏｏｇｌｅ．ｃｏｍ／ｂｌｏｇ／ｐｒｏｄｕｃｔｓ／ｉｎｆｒａｓｔｒｕｃｔｕｒｅ／ｄｅｌｉｖｅｒｉｎｇ－ｍｕｌｔｉ－ｃｏｒｅ－ｆｉｂｅｒ－ｔｅｃｈｎｏｌｏｇｙ－ｉｎ－ｓｕｂｓｅａ－ｃａｂｌｅｓ？ｈｌ＝ｅｎ＞
【発明の概要】
【発明が解決しようとする課題】
【０００４】
現在敷設されている光ケーブルは、主に、１つのコアのみを有するシングルコア光ファイバ（ＳＣＦ）を収容するものであるため、ＭＣＦで構成される第１光伝送路と、ＳＣＦで構成される第２光伝送路とを混在させて光伝送システムを構築しなければならない状況が生じ得る。このような場合、１つのＭＣＦに含まれるコア数と同じ数のＳＣＦを確保できない状況、つまり、第１光伝送路の複数のコアで搬送される総ての光信号を、第１光伝送路よりコア数の少ない第２光伝送路で搬送しなければならない状況が生じ得る。
【０００５】
本開示は、コア数の異なる２つの光伝送路を接続する光接続ノードを提供するものである。
【課題を解決するための手段】
【０００６】
本開示の一態様によると、第１バンドの信号光を伝送するために使用されるＮ個のコアの含む第１光伝送路と、前記第１バンドから第Ｑバンドそれぞれの信号光を伝送するために使用されるＭ個のコアを含む第２光伝送路と、を接続する光接続ノードは、Ｍ個の波長多重分離デバイスであって、前記Ｍ個の波長多重分離デバイスそれぞれは、第ｑバンド（ｑは１からＱまでの整数）の信号光を入出力するための第ｑポートと、前記第１バンドから前記第Ｑバンドの信号光それぞれを入出力するための波長多重ポートと、を有し、前記Ｍ個の波長多重分離デバイスのＭ個の波長多重ポートは、前記第２光伝送路の前記Ｍ個のコアと１対１で接続される様に構成されている、前記Ｍ個の波長多重分離デバイスと、前記Ｍ個の波長分離デバイスそれぞれの第ｐポート（ｐは、２～Ｑまでの整数）に接続され、第ｐバンドと前記第１バンドとの間での波長変換を行う第ｐ波長変換手段を含む接続手段であって、前記第１光伝送路の前記Ｎ個のコアで伝送される前記第１バンドの信号光のうち、前記第２光伝送路においては前記第１バンドの信号光として伝送される第１信号光については前記Ｍ個の波長多重分離デバイスのうちの１つの波長分離デバイスの第１ポートに接続し、前記第１光伝送路の前記Ｎ個のコアで伝送される前記第１バンドの信号光のうち、前記第２光伝送路においては前記第ｐバンドの信号光として伝送される第ｐ信号光については前記第ｐ波長変換手段に接続する前記接続手段と、を備え、Ｎは２以上の整数であり、Ｑは２以上の整数であり、ＭはＮより小さく、かつ、ＮをＱで除した数以上の整数である。
【発明の効果】
【０００７】
本開示によると、コア数の異なる２つの光伝送路を接続する光接続ノードが提供される。
【図面の簡単な説明】
【０００８】
光接続ノードの構成例を示す図。

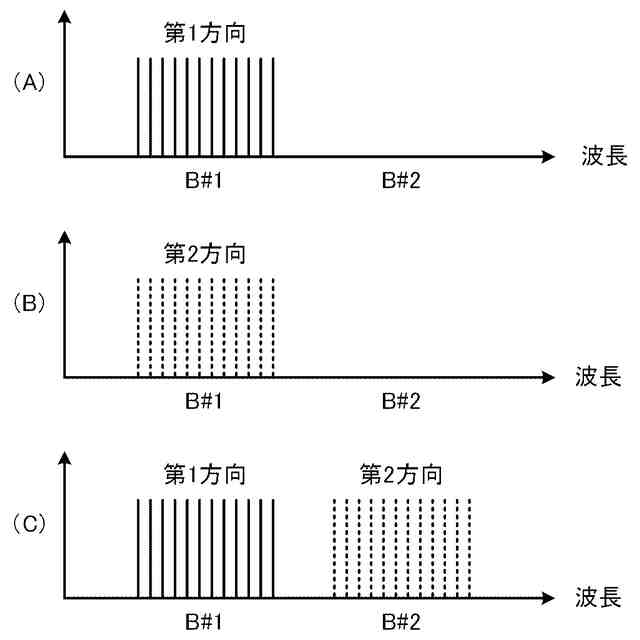

第１光伝送路及び第２光伝送路で搬送される信号光の例を示す図。
光接続ノードの構成例を示す図。

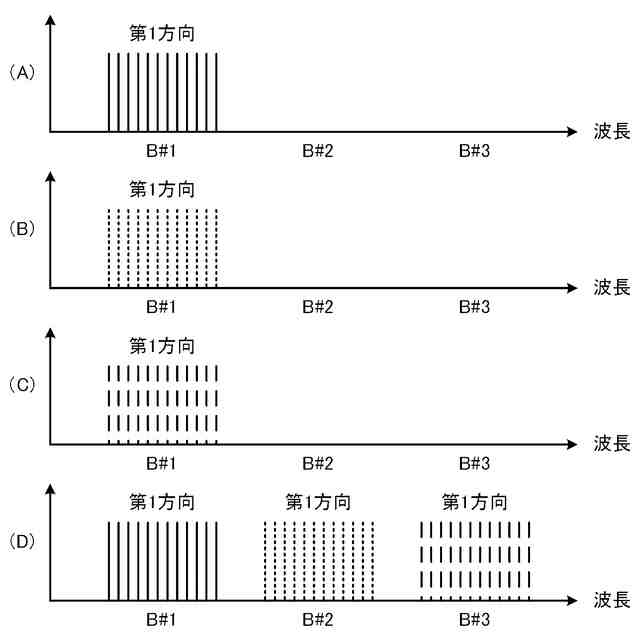

第１光伝送路及び第２光伝送路で搬送される信号光の例を示す図。

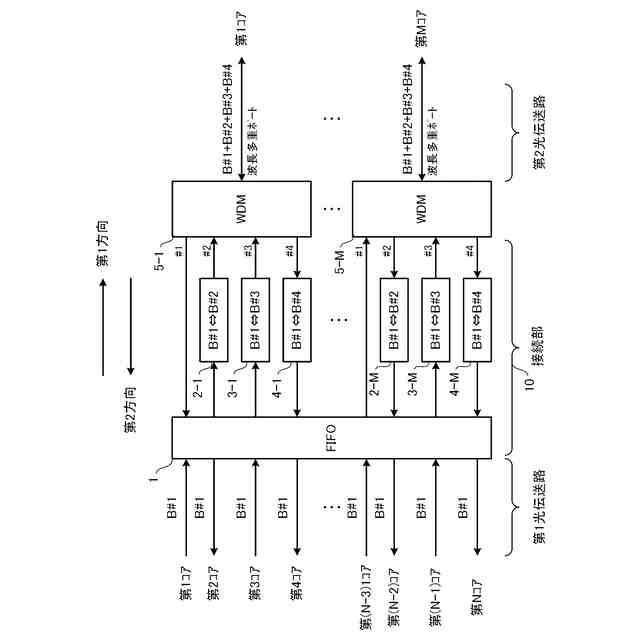

光接続ノードの構成例を示す図。

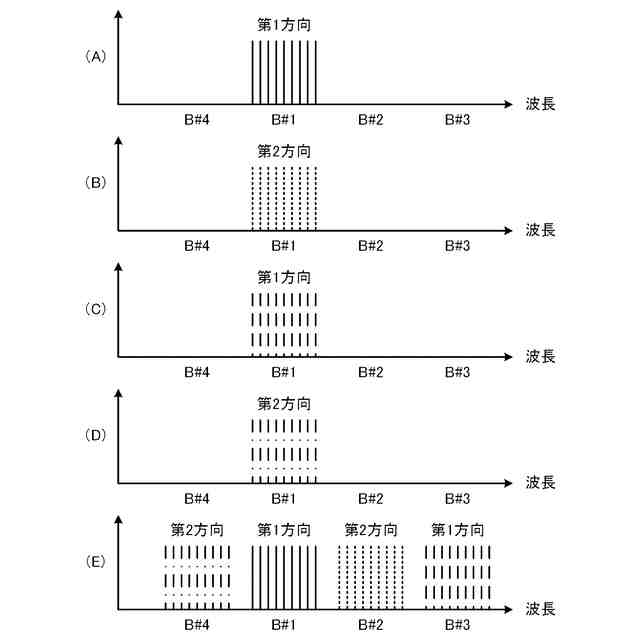

第１光伝送路及び第２光伝送路で搬送される信号光の例を示す図。

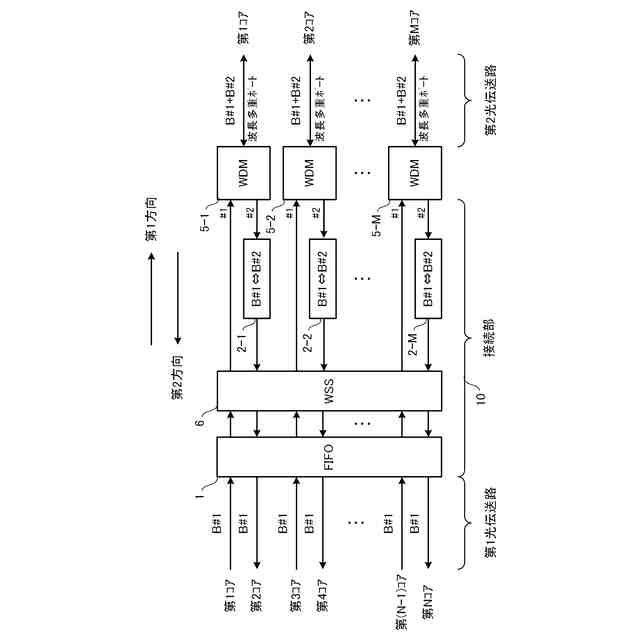

光接続ノードの構成例を示す図。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではなく、また実施形態で説明されている特徴の組み合わせの全てが発明に必須のものとは限らない。実施形態で説明されている複数の特徴のうち二つ以上の特徴が任意に組み合わされてもよい。また、同一若しくは同様の構成には同一の参照番号を付し、重複した説明は省略する。
【００１０】
＜第一実施形態＞
本実施形態による光接続ノードは、第１光伝送路と第２光伝送路とを接続するものである。図１に示す様に、第１光伝送路は、Ｎ個のコアを有する１つのＭＣＦであり、第２光伝送路は、Ｍ個のＳＣＦである。以下の説明において、第１光伝送路に含まれるＮ個のコアを第１コア～第Ｎコアと表記し、第２光伝送路に含まれるＭ個のコアを第１コア～第Ｍコアと表記する。
（【００１１】以降は省略されています）
