公開番号2025143192
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2025007278
出願日2025-01-20
発明の名称メンテナンス装置
出願人理想科学工業株式会社
代理人インフォート弁理士法人
主分類B41J 2/165 20060101AFI20250924BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】メンテナンス装置において、インクを横方向に吐出するインクジェットヘッドを、簡素な構成で且つ劣化させずにワイプする。
【解決手段】メンテナンス装置1は、インクIKを鉛直方向とは異なる方向のインク吐出方向D2に吐出するインクジェットヘッド111をワイプするワイパ11と、インクジェットヘッド111を水平方向よりも上向きのワイプ方向D1にワイプするようにワイパ11を移動させるワイパ駆動部20とを備える。
【選択図】図3

特許請求の範囲【請求項１】
インクを鉛直方向とは異なる方向のインク吐出方向に吐出するインクジェットヘッドをワイプするワイパと、
前記インクジェットヘッドを水平方向よりも上向きのワイプ方向にワイプするように前記ワイパを移動させるワイパ駆動部と
を備えることを特徴とするメンテナンス装置。
続きを表示（約 780 文字）【請求項２】
前記インクジェットヘッドの周囲を覆い、前記ワイパによってワイプされた廃液を回収する廃液回収部を更に備える
ことを特徴とする請求項１記載のメンテナンス装置。
【請求項３】
前記ワイパは、前記インク吐出方向にかけて水平方向よりも下向きに傾いている
ことを特徴とする請求項１記載のメンテナンス装置。
【請求項４】
前記ワイパは、前記ワイプ方向と前記インク吐出方向とに交差する幅方向において、両端から中央にかけて鉛直下方向に窪んでいる
ことを特徴とする請求項１記載のメンテナンス装置。
【請求項５】
前記ワイパは、前記ワイプ方向と前記インク吐出方向とに交差する幅方向において、中央から両端にかけて鉛直下方向に傾いている
ことを特徴とする請求項１記載のメンテナンス装置。
【請求項６】
前記ワイパの前記幅方向における前記中央を挟んだ両片の向きを調整する調整機構を更に備える
ことを特徴とする請求項４又は５記載のメンテナンス装置。
【請求項７】
前記インクジェットヘッドが吐出する前記インクの物性及びメンテナンス時の吐出量のうちの少なくとも一方に基づいて前記向きを調整するように前記調整機構を制御する制御部を更に備える
ことを特徴とする請求項６記載のメンテナンス装置。
【請求項８】
前記ワイパによってワイプされた廃液を当該ワイパから伝わせて流す廃液ガイド部材を更に備える
ことを特徴とする請求項１記載のメンテナンス装置。
【請求項９】
前記ワイパとともに移動し、当該ワイパによってワイプされた廃液を受ける可動廃液受けを更に備える
ことを特徴とする請求項１記載のメンテナンス装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、インクジェットヘッドをワイプするワイパを備えるメンテナンス装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、インクジェットヘッドのインク吐出面に付着したインク滴や紙粉等の付着物を取り除くため、例えば、インクジェットヘッド内のインクを圧力で押し出してから（パージ動作）、ワイパによってインクジェットヘッドをワイプする手法が知られている。
【０００３】
インクジェットヘッドは、鉛直下方向にインクを吐出するものが多いが、水平方向にインクを吐出するインクジェットヘッドもある。このように水平方向にインクを吐出するインクジェットヘッドをワイプするために、ワイパを鉛直下方向にワイプさせる手法がある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－１８３６６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述のように水平方向にインクを吐出するインクジェットヘッドでは、パージされたインクが、鉛直下方向に流れて行くことでインク吐出面に残らなくなる場合がある。そのため、上述のようにワイパを鉛直下方向に移動させながらインクジェットヘッドをワイプすると、インクジェットヘッドのインク吐出面を傷つけて劣化させる可能性がある。
【０００６】
水平方向にインクを吐出するインクジェットヘッドをワイプするためには、インクジェットヘッドを鉛直下方向に向くように移動させて、鉛直下方向にインクを吐出するインクジェットヘッドと同様にワイパを水平に移動させながらワイプを行うことも考えられる。しかし、このようにインクジェットヘッドの向きを可変にすると、インクジェットヘッドが移動するスペースの専有面積が大きくなったり、インクジェットヘッドの向きを可変にする駆動機構が必要になったりする。
【０００７】
本発明の目的は、インクを横方向に吐出するインクジェットヘッドを簡素な構成で且つ劣化させずにワイプすることができるメンテナンス装置を提供することである。
【課題を解決するための手段】
【０００８】
１つの態様では、メンテナンス装置は、インクを鉛直方向とは異なる方向のインク吐出方向に吐出するインクジェットヘッドをワイプするワイパと、前記インクジェットヘッドを水平方向よりも上向きのワイプ方向にワイプするように前記ワイパを移動させるワイパ駆動部とを備える。
【発明の効果】
【０００９】
前記態様によれば、インクを横方向に吐出するインクジェットヘッドを簡素な構成で且つ劣化させずにワイプすることができる。
【図面の簡単な説明】
【００１０】

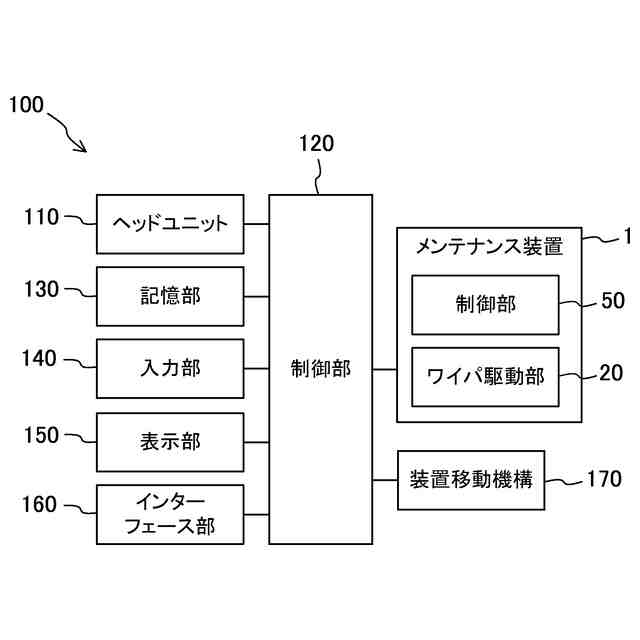

一実施の形態におけるインクジェット印刷装置の主要な制御構成を示す図である。

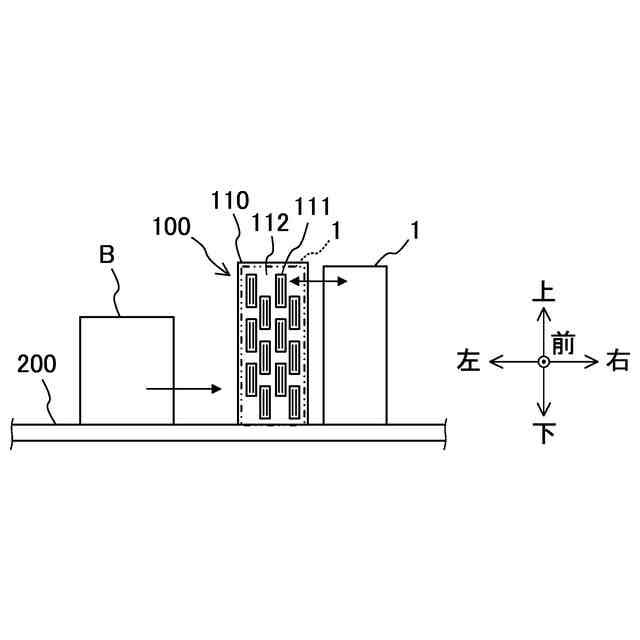

一実施の形態におけるインクジェット印刷装置等を示す正面図である。

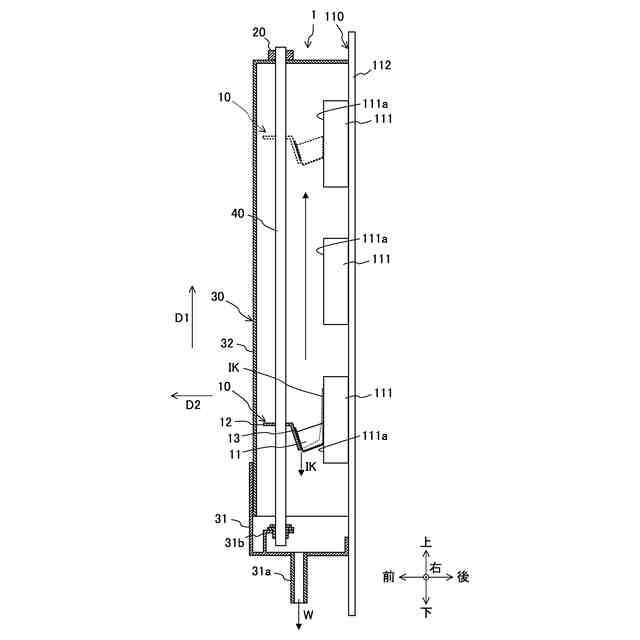

一実施の形態におけるメンテナンス装置の内部構造を示す断面図である。

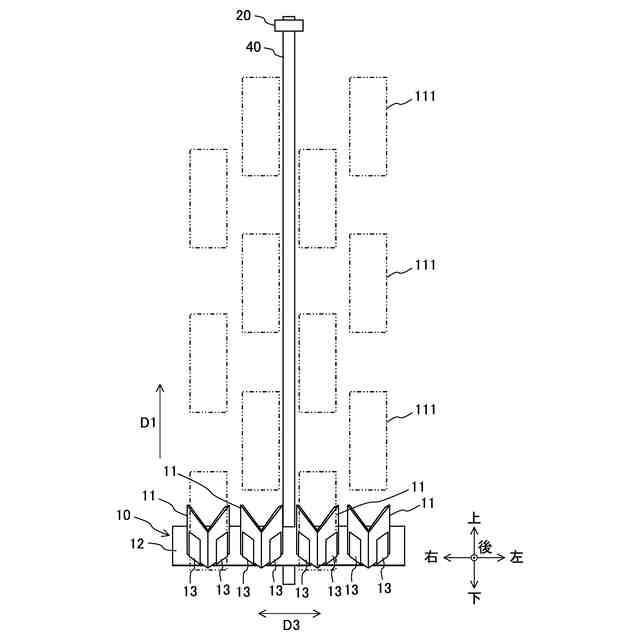

一実施の形態におけるワイパユニットを示す背面図である。

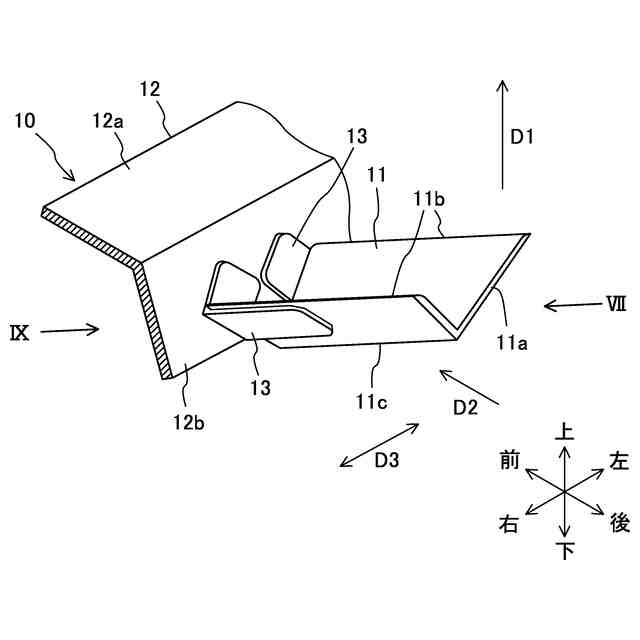

一実施の形態におけるワイパユニットを示す斜視図である。

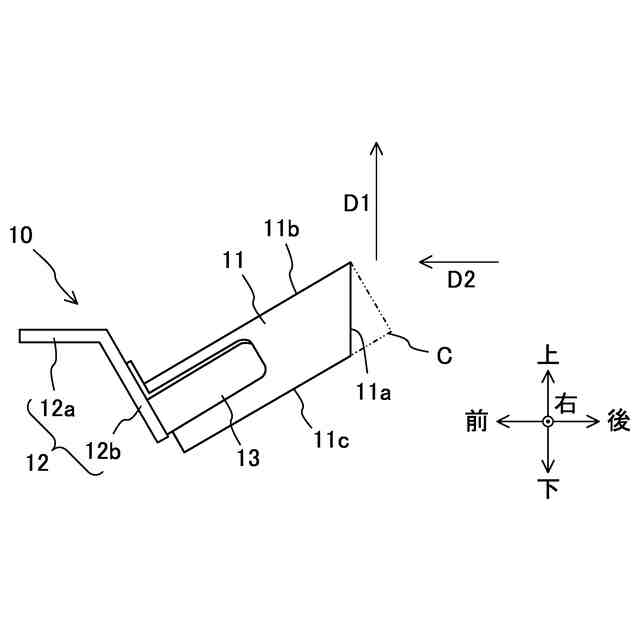

一実施の形態におけるワイパユニットを示す右側面図である。

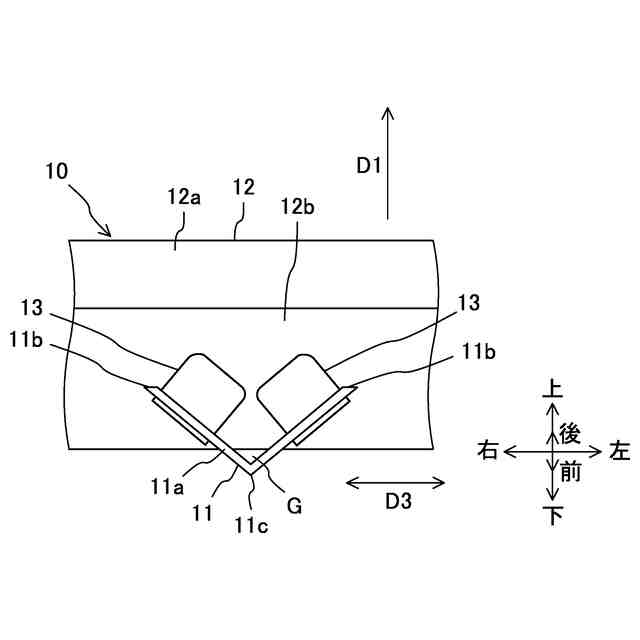

図５をVII方向から見た図である。
一実施の形態における廃液収容部を示す断面図である。

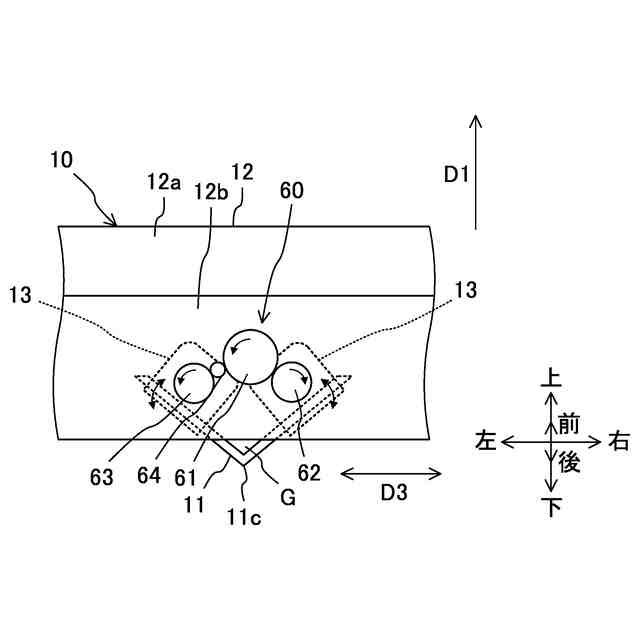

一実施の形態の第１変形例における、図５をIX方向から見た図である。
一実施の形態の第２変形例におけるメンテナンス装置の内部構造を示す断面図である。
他の実施の形態におけるメンテナンス装置の内部構造を示す断面図である。
他の実施の形態の変形例におけるワイパ及び廃液ガイド部材を示す正面図である。
他の実施の形態の変形例におけるワイパユニットを示す右側面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
