特許ウォッチ

公開番号2025141937
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2025040537
出願日2025-03-13
発明の名称硬化性樹脂組成物、硬化物、積層体及びアンテナモジュール
出願人株式会社レゾナック
代理人個人,個人,個人
主分類H01Q 1/38 20060101AFI20250919BHJP(基本的電気素子)
要約【課題】比誘電率(Dk)及び誘電正接(Df)が共に低く且つ吸湿ドリフトが少ない、屋外環境で使用される高周波基板用の硬化性樹脂組成物、硬化物、積層体及びアンテナモジュールを提供すること。
【解決手段】マレイミド樹脂を含有する、屋外環境で使用される高周波基板用の硬化性樹脂組成物。
【選択図】なし
特許請求の範囲【請求項１】
マレイミド樹脂を含有する、屋外環境で使用される高周波基板用の硬化性樹脂組成物。
続きを表示（約 1,400 文字）【請求項２】
前記硬化性樹脂組成物の硬化物の下記の方法により測定される比誘電率（Ｄｋ）の平均値が３．０未満であり、
前記硬化性樹脂組成物の硬化物の下記の方法により測定される比誘電率（Ｄｋ）の吸湿ドリフトが０．０５以下である、請求項１に記載の硬化性樹脂組成物。
比誘電率（Ｄｋ）の平均値及び吸湿ドリフトの測定方法：
硬化性樹脂組成物の硬化物を８５℃、８５％ＲＨの恒温恒湿槽中に１０００時間保持し、保持開始０時間後（保持開始前）、２５０±１０時間後、５００±１０時間後、７５０±１０時間後、１０００時間後に、硬化性樹脂組成物の硬化物の周波数１０ＧＨｚでの比誘電率（Ｄｋ）を測定する。得られた５つの測定値から平均値を求め、また、該測定値のうちの最大値及び最小値を用いて、下記の計算を行うことで比誘電率（Ｄｋ）の吸湿ドリフトを求める。
比誘電率（Ｄｋ）の吸湿ドリフト＝（比誘電率（Ｄｋ）の最大値）－（比誘電率（Ｄｋ）の最小値）
【請求項３】
前記硬化性樹脂組成物の硬化物の下記の方法により測定される誘電正接（Ｄｆ）の平均値が５．０×１０
－３
未満であり、
前記硬化性樹脂組成物の硬化物の下記の方法により測定される誘電正接（Ｄｆ）の吸湿ドリフトが０．００１０以下である、請求項１に記載の硬化性樹脂組成物。
誘電正接（Ｄｆ）の平均値及び吸湿ドリフトの測定方法：
硬化性樹脂組成物の硬化物を８５℃、８５％ＲＨの恒温恒湿槽中に１０００時間保持し、保持開始０時間後（保持開始前）、２５０±１０時間後、５００±１０時間後、７５０±１０時間後、１０００時間後に、硬化性樹脂組成物の硬化物の周波数１０ＧＨｚでの誘電正接（Ｄｆ）を測定する。得られた５つの測定値から平均値を求め、また、該測定値のうちの最大値及び最小値を用いて、下記の計算を行うことで誘電正接（Ｄｆ）の吸湿ドリフトを求める。
誘電正接（Ｄｆ）の吸湿ドリフト＝（誘電正接（Ｄｆ）の最大値）－（誘電正接（Ｄｆ）の最小値）
【請求項４】
前記硬化性樹脂組成物の硬化物を８５℃、８５％ＲＨの恒温恒湿槽中に１０００時間保持した後、当該硬化物の周波数１０ＧＨｚでの比誘電率（Ｄｋ）が３．０未満であり、周波数１０ＧＨｚでの誘電正接（Ｄｆ）が５．０×１０
－３
未満である、請求項１に記載の硬化性樹脂組成物。
【請求項５】
請求項１～４のいずれか一項に記載の硬化性樹脂組成物の硬化物。
【請求項６】
請求項１～４のいずれか一項に記載の硬化性樹脂組成物の硬化物を含む樹脂層を備える、積層体。
【請求項７】
請求項１～４のいずれか一項に記載の硬化性樹脂組成物の硬化物を含む高周波基板と、前記高周波基板と電気的に接続されたアンテナと、を備える、アンテナモジュール。
【請求項８】
前記高周波基板は、１層以上の絶縁基材層を含み、
前記絶縁基材層のうち少なくとも１層が前記硬化物を含む、請求項７に記載のアンテナモジュール。
【請求項９】
前記高周波基板は、２層以上の絶縁基材層と、前記絶縁基材層の間に配置された１層以上の接着剤層とを含み、
前記絶縁基材層及び前記接着剤層のうち少なくとも１層が前記硬化物を含む、請求項７に記載のアンテナモジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、硬化性樹脂組成物、硬化物、積層体及びアンテナモジュールに関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
近年、自動運転技術として、自動化レベル１～２／２＋に分類される先進運転支援システム（ＡｄｖａｎｃｅｄＤｒｉｖｅｒＡｓｓｉｓｔａｎｃｅＳｙｓｔｅｍ，ＡＤＡＳ）が搭載されたモビリティが徐々に普及し始めている。自動化レベルの定義としては、ＳＡＥ（自動車技術者協会：米国）による自動運転のレベル定義「ＳＡＥＩｎｔｅｒｎａｔｉｏｎａｌＳｔａｎｄａｒｄＪ３０１６）」が知られている。また、自動化レベル３～５に分類される自動運転（ＡｕｔｏｎｏｍｏｕｓＤｒｉｖｉｎｇ，ＡＤ）システムが組み込まれた商用車も実用化に向けた開発が進んでいる。これらのシステムの確立と高度化のためにはセンシング技術が欠かせず、カメラ、ミリ波レーダ、ＬｉＤＡＲ（ＬｉｇｈｔＤｅｔｅｃｔｉｏｎＡｎｄＲａｎｇｉｎｇ）、超音波センサー等の自動運転用センサーの重要度が増している。特にハンズオフ機能を実現する自動運転レベル２＋搭載車の需要拡大に伴い、フロント及びリアの検知範囲を広げるために自動車の前後左右へ多数のミリ波レーダが設置される傾向がある。
【０００３】
また、次世代ＩＴＳ（ＩｎｔｅｌｌｉｇｅｎｔＴｒａｎｓｐｏｒｔＳｙｓｔｅｍｓ：高度道路交通システム）通信として、５Ｇ（５ｔｈＧｅｎｅｒａｔｉｏｎＭｏｂｉｌｅＣｏｍｍｕｎｉｃａｔｉｏｎＳｙｓｔｅｍ）等の基地局、中継局、自動車及び携帯端末などを介して実現される、Ｖ２Ｖ（Ｖｅｈｉｃｌｅ－ｔｏ－Ｖｅｈｉｃｌｅ，自動車と自動車）通信、Ｖ２Ｉ（Ｖｅｈｉｃｌｅ－ｔｏ－Ｉｎｆｒａｓｔｒｕｃｔｕｒｅ，自動車とインフラストラクチャー）通信、Ｖ２Ｐ（Ｖｅｈｉｃｌｅ－ｔｏ－Ｐｅｄｅｓｔｒｉａｎ，自動車と歩行者）通信等の狭域通信、Ｖ２Ｎ（Ｖｅｈｉｃｌｅ－ｔｏ－Ｎｅｔｗｏｒｋ，自動車とネットワーク）通信等の広域通信などのＶ２Ｘ通信の導入が検討されている。これらのシステムの活用には高周波帯域の無線通信が重要であり、アンテナ技術の高度化が望まれている。これらのミリ波レーダ及びアンテナ等に対して、高周波信号の減衰を抑制するために、高周波基板材料（プリント基板材料）には、比誘電率（Ｄｋ）及び誘電正接（Ｄｆ）が共に低いことが求められる。従来の基板材料としては、ポリテトラフルオロエチレン（ＰＴＦＥ）（特許文献１、２）、ポリイミド（ＰＩ）、液晶ポリマー（ＬＣＰ）等が知られている。
【先行技術文献】
【特許文献】
【０００４】
特開平７－０８６７４８号公報
特開２０２２－０２１６１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
自動車、基地局及び中継局等の屋外環境で使用される基板材料には、比誘電率（Ｄｋ）及び誘電正接（Ｄｆ）が共に低いことに加えて、屋外環境での使用に耐え得る性能を有することが求められる。
【０００６】
本発明者らは、高周波基板用の材料として知られている各種材料を検討したところ、ＰＩ又はＬＣＰ等は、吸湿によって比誘電率（Ｄｋ）、誘電正接（Ｄｆ）が変化（吸湿ドリフト）することから、屋外環境で使用される場合、伝送損失が増大する等によって高周波信号の品質が低下する傾向にあるという課題が存在することを見出した。
【０００７】
本開示は上記事情に鑑みてなされたものであり、比誘電率（Ｄｋ）及び誘電正接（Ｄｆ）が共に低く且つ吸湿ドリフトが少ない、屋外環境で使用される高周波基板用の硬化性樹脂組成物、硬化物、積層体及びアンテナモジュールを提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題を解決するために、本開示は、以下の硬化性樹脂組成物、硬化物、積層体及びアンテナモジュールを提供する。
【０００９】

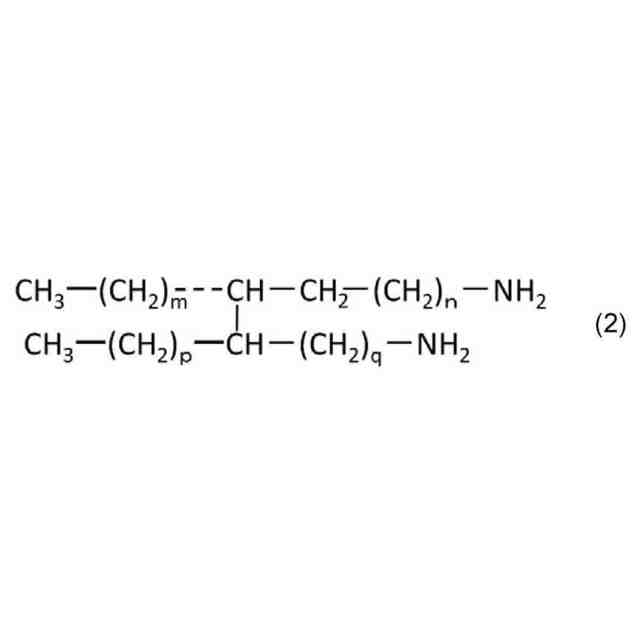

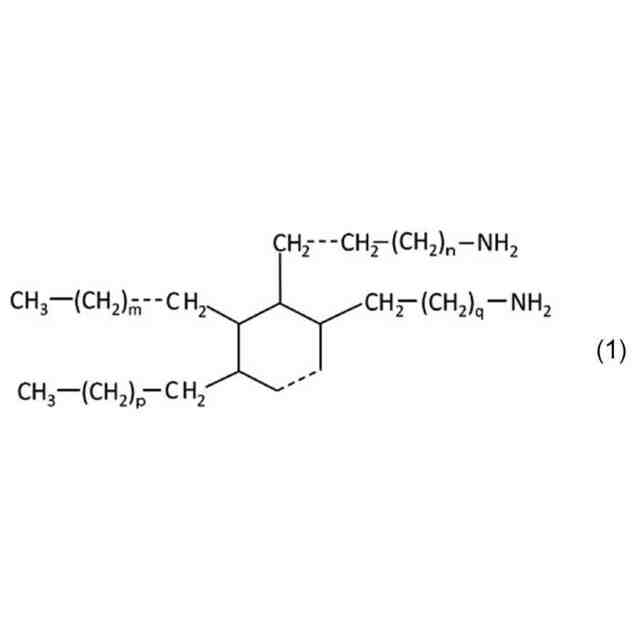

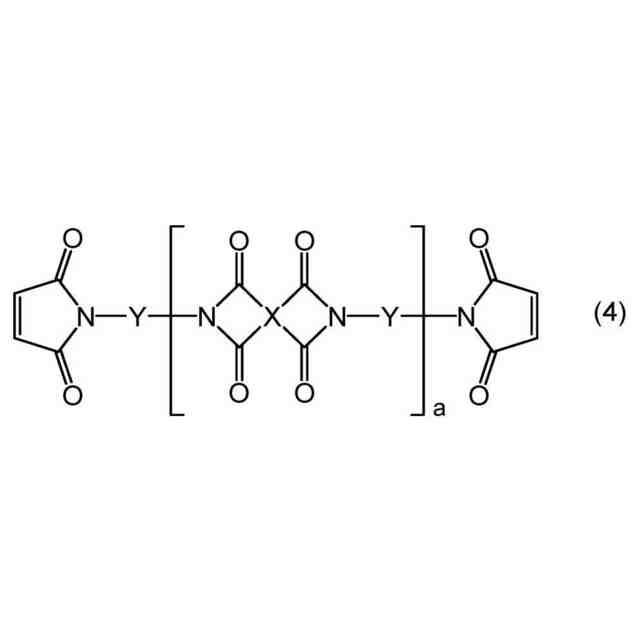

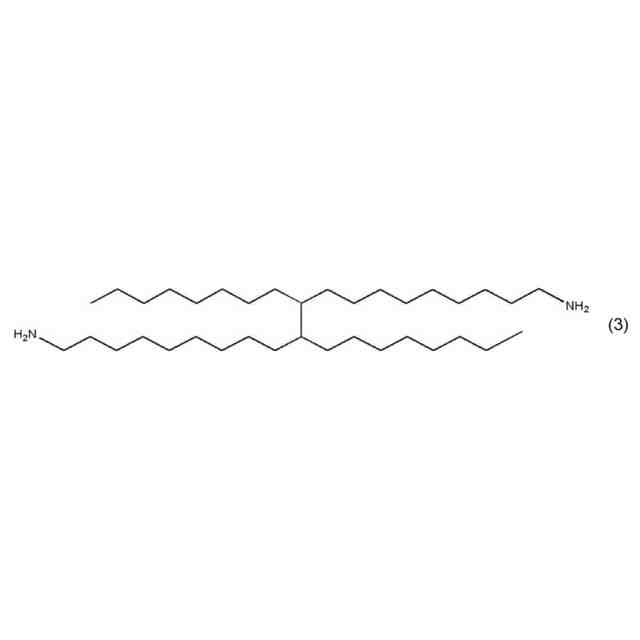

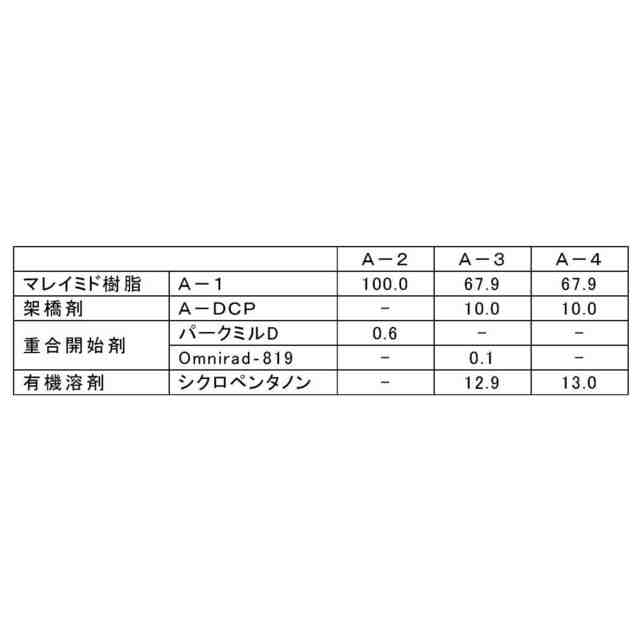

［１］マレイミド樹脂を含有する、屋外環境で使用される高周波基板用の硬化性樹脂組成物。

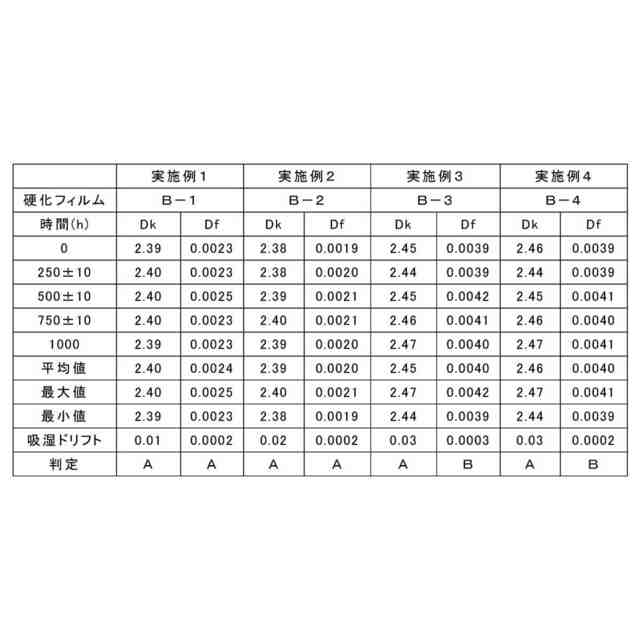

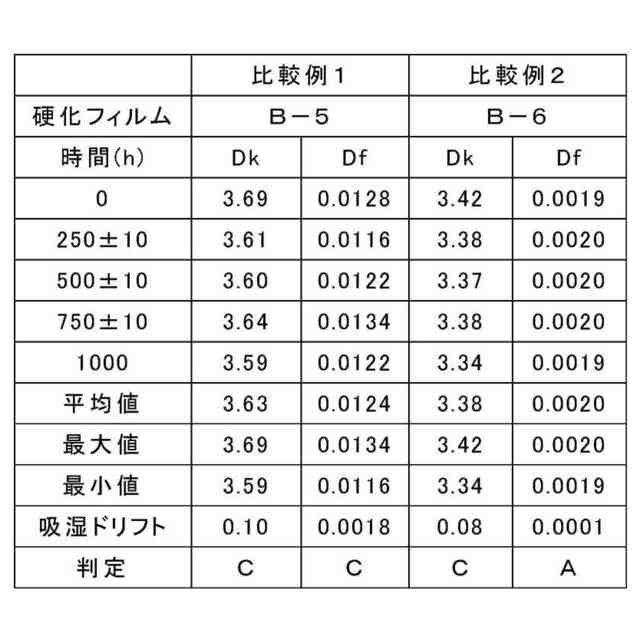

［２］上記硬化性樹脂組成物の硬化物の下記の方法により測定される比誘電率（Ｄｋ）の平均値が３．０未満であり、
上記硬化性樹脂組成物の硬化物の下記の方法により測定される比誘電率（Ｄｋ）の吸湿ドリフトが０．０５以下である、上記［１］に記載の硬化性樹脂組成物。
比誘電率（Ｄｋ）の平均値及び吸湿ドリフトの測定方法：
硬化性樹脂組成物の硬化物を８５℃、８５％ＲＨの恒温恒湿槽中に１０００時間保持し、保持開始０時間後（保持開始前）、２５０±１０時間後、５００±１０時間後、７５０±１０時間後、１０００時間後に、硬化性樹脂組成物の硬化物の周波数１０ＧＨｚでの比誘電率（Ｄｋ）を測定する。得られた５つの測定値から平均値を求め、また、該測定値のうちの最大値及び最小値を用いて、下記の計算を行うことで比誘電率（Ｄｋ）の吸湿ドリフトを求める。
比誘電率（Ｄｋ）の吸湿ドリフト＝（比誘電率（Ｄｋ）の最大値）－（比誘電率（Ｄｋ）の最小値）
［３］上記硬化性樹脂組成物の硬化物の下記の方法により測定される誘電正接（Ｄｆ）の平均値が５．０×１０
－３
未満であり、
上記硬化性樹脂組成物の硬化物の下記の方法により測定される誘電正接（Ｄｆ）の吸湿ドリフトが０．００１０以下である、上記［１］又は［２］に記載の硬化性樹脂組成物。
誘電正接（Ｄｆ）の平均値及び吸湿ドリフトの測定方法：
硬化性樹脂組成物の硬化物を８５℃、８５％ＲＨの恒温恒湿槽中に１０００時間保持し、保持開始０時間後（保持開始前）、２５０±１０時間後、５００±１０時間後、７５０±１０時間後、１０００時間後に、硬化性樹脂組成物の硬化物の周波数１０ＧＨｚでの誘電正接（Ｄｆ）を測定する。得られた５つの測定値から平均値を求め、また、該測定値のうちの最大値及び最小値を用いて、下記の計算を行うことで誘電正接（Ｄｆ）の吸湿ドリフトを求める。
誘電正接（Ｄｆ）の吸湿ドリフト＝（誘電正接（Ｄｆ）の最大値）－（誘電正接（Ｄｆ）の最小値）
［４］上記硬化性樹脂組成物の硬化物を８５℃、８５％ＲＨの恒温恒湿槽中に１０００時間保持した後、当該硬化物の周波数１０ＧＨｚでの比誘電率（Ｄｋ）が３．０未満であり、周波数１０ＧＨｚでの誘電正接（Ｄｆ）が５．０×１０
－３
未満である、上記［１］～［３］のいずれかに記載の硬化性樹脂組成物。
［５］上記［１］～［４］のいずれかに記載の硬化性樹脂組成物の硬化物。
［６］上記［１］～［４］のいずれかに記載の硬化性樹脂組成物の硬化物を含む樹脂層を備える、積層体。
［７］上記［１］～［４］のいずれかに記載の硬化性樹脂組成物の硬化物を含む高周波基板と、上記高周波基板と電気的に接続されたアンテナと、を備える、アンテナモジュール。
［８］上記高周波基板は、１層以上の絶縁基材層を含み、上記絶縁基材層のうち少なくとも１層が上記硬化物を含む、上記［７］に記載のアンテナモジュール。
［９］上記高周波基板は、２層以上の絶縁基材層と、上記絶縁基材層の間に配置された１層以上の接着剤層とを含み、上記絶縁基材層及び上記接着剤層のうち少なくとも１層が上記硬化物を含む、上記［７］に記載のアンテナモジュール。
【発明の効果】
【００１０】
本開示によれば、比誘電率（Ｄｋ）及び誘電正接（Ｄｆ）が共に低く且つ吸湿ドリフトが少ない、屋外環境で使用される高周波基板用の硬化性樹脂組成物、硬化物、積層体及びアンテナモジュールを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）

関連特許
