特許ウォッチ

公開番号2025141690
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041740
出願日2024-03-15
発明の名称電池用の正極活物質、正極、電池、及び正極活物質の製造方法
出願人トヨタ自動車株式会社
代理人弁理士法人太陽国際特許事務所
主分類H01M 4/525 20100101AFI20250919BHJP(基本的電気素子)
要約【課題】電池に用いた際に電池における容量の低下が抑制される電池用の正極活物質の提供
【解決手段】複数の一次粒子が凝集して二次粒子を形成した正極活物質であって、少なくとも一部の一次粒子が表面に窪みを有し、窪みの深さdと、一次粒子の粒径Dと、の比d/Dが0.010≦d/D≦0.890である一次粒子を粒子Eとしたとき、粒子Eの全ての一次粒子に対する個数割合が1.0%以上である、電池用の正極活物質。
【選択図】図1
特許請求の範囲【請求項１】
複数の一次粒子が凝集して二次粒子を形成した正極活物質であって、
少なくとも一部の前記一次粒子が表面に窪みを有し、
前記窪みの深さｄと、一次粒子の粒径Ｄと、の比ｄ／Ｄが０．０１０≦ｄ／Ｄ≦０．８９０である前記一次粒子を粒子Ｅとしたとき、前記粒子Ｅの全ての一次粒子に対する個数割合が１．０％以上である、
電池用の正極活物質。
続きを表示（約 380 文字）【請求項２】
前記正極活物質がＬｉ、Ｎｉ、Ｃｏ、Ｍｎ、及びＯの元素を含み、前記元素の組成がＬｉ
ｘ
Ｎｉ
ａ
Ｃｏ
ｂ
Ｍｎ
ｃ
Ｏ
ｙ
で表される、請求項１に記載の正極活物質。
（前記組成において、０．１≦ｘ≦１．５、０．５≦ａ≦１．０、０≦ｂ≦０．３、０≦ｃ≦０．３、ａ＋ｂ＋ｃ＝１．０、１．５≦ｙ≦２．１である。）
【請求項３】
請求項１又は請求項２に記載の正極活物質を含む正極。
【請求項４】
請求項３に記載の正極を含む電池。
【請求項５】
正極活物質の粒子に圧縮処理を施す圧縮工程と、
前記圧縮工程後の前記粒子に解砕処理を施す解砕工程と、
を有する、電池用の正極活物質の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池用の正極活物質、正極、電池、及び正極活物質の製造方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来から、優れた抵抗特性を有する電池用の正極活物質として、複数の一次粒子が凝集して二次粒子を形成した正極活物質が用いられている。例えば、特許文献１には、化学式がＬｉＮｉ
ｘ
Ｃｏ
ｙ
Ｍｎ
ｚ
Ｏ
２
（式中、ｘ＋ｙ＋ｚ≦１、０．２≦ｘ≦０．８、０．１≦ｙ≦０．３）であり、平均粒子径Ｄ５０が１μｍ≦Ｄ５０≦２．５μｍであるニッケルコバルトマンガンリチウム化合物を備える大結晶粒凝集体三元正極材料、が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－３６５７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の正極活物質は、円形度の高い一次粒子が凝集した二次粒子を有している。この正極活物質に充電及び放電を施すと一次粒子に膨張及び収縮が生じ、収縮時に一次粒子が孤立して、凝集した二次粒子の状態を保てない粒子が存在した状態となることがあった。そして、二次粒子の状態を保てない粒子の存在により、正極活物質を含む電池において容量の低下が発生することがあった。
【０００５】
本開示は、上記の事情に鑑みて成されたものであり、電池に用いた際に電池における容量の低下が抑制される電池用の正極活物質、該正極活物質を含む正極、及び電池を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するための手段は、以下の態様を含む。
＜１＞複数の一次粒子が凝集して二次粒子を形成した正極活物質であって、
少なくとも一部の前記一次粒子が表面に窪みを有し、
前記窪みの深さｄと、一次粒子の粒径Ｄと、の比ｄ／Ｄが０．０１０≦ｄ／Ｄ≦０．８９０である前記一次粒子を粒子Ｅとしたとき、前記粒子Ｅの全ての一次粒子に対する個数割合が１．０％以上である、
電池用の正極活物質。
＜２＞前記正極活物質がＬｉ、Ｎｉ、Ｃｏ、Ｍｎ、及びＯの元素を含み、前記元素の組成がＬｉ
ｘ
Ｎｉ
ａ
Ｃｏ
ｂ
Ｍｎ
ｃ
Ｏ
ｙ
で表される、＜１＞に記載の正極活物質。
（前記組成において、０．１≦ｘ≦１．５、０．５≦ａ≦１．０、０≦ｂ≦０．３、０≦ｃ≦０．３、ａ＋ｂ＋ｃ＝１．０、１．５≦ｙ≦２．１である。）
＜３＞＜１＞又は＜２＞に記載の正極活物質を含む正極。
＜４＞＜３＞に記載の正極を含む電池。
＜５＞正極活物質の粒子に圧縮処理を施す圧縮工程と、
前記圧縮工程後の前記粒子に解砕処理を施す解砕工程と、
を有する、電池用の正極活物質の製造方法。
【発明の効果】
【０００７】
本開示によれば、電池に用いた際に電池における容量の低下が抑制される電池用の正極活物質、該正極活物質を含む正極、及び電池が提供される。
【図面の簡単な説明】
【０００８】
（Ａ）は本開示の実施形態に係る正極活物質における二次粒子を示す概略構成図であり、（Ｂ）は（Ａ）の二次粒子に対して充電及び放電を施したのちの状態を示す概略構成図である。
本開示の実施形態に係る正極活物質に含まれる、窪みを有する一次粒子（つまり粒子Ｅ）を示す概略断面図である。
本開示の実施形態に係る正極活物質の製造方法を説明する概略構成図である。

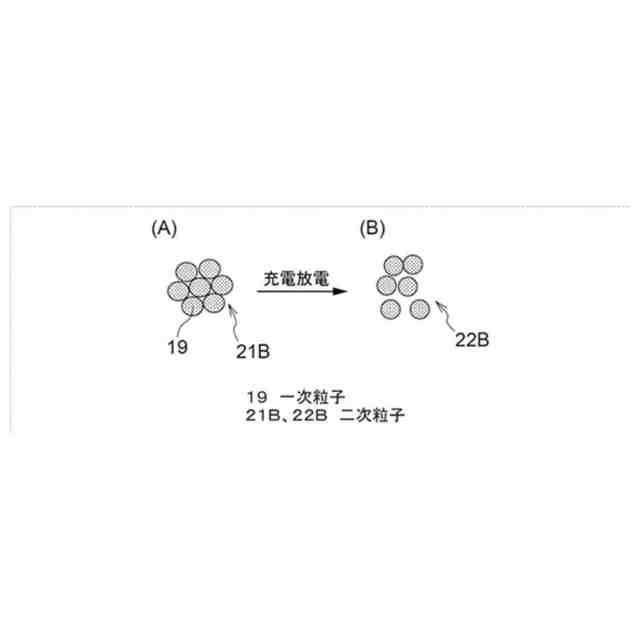

（Ａ）は従来の正極活物質における二次粒子を示す概略構成図であり、（Ｂ）は（Ａ）の二次粒子に対して充電及び放電を施したのちの状態を示す概略構成図である。
本開示の実施形態に係る電池の構造を示す概略断面図である。
【発明を実施するための形態】
【０００９】
＜電池用の正極活物質＞
本開示の実施形態に係る電池用の正極活物質（以下単に「本開示の正極活物質」とも称す）は、複数の一次粒子が凝集して二次粒子を形成した正極活物質である。
本開示の正極活物質では、少なくとも一部の一次粒子が表面に窪みを有する。表面に窪みを有する一次粒子のうち、窪みの深さｄと、一次粒子の粒径Ｄと、の比ｄ／Ｄが０．０１０≦ｄ／Ｄ≦０．８９０である一次粒子を粒子Ｅとしたとき、本開示の正極活物質では、粒子Ｅの全ての一次粒子に対する個数割合が１．０％以上である。
【００１０】
ここで、まず比ｄ／Ｄが０．０１０≧ｄ／Ｄの範囲となる一次粒子のみを有する正極活物質、つまり所定の窪みを有する粒子Ｅを含まず、円形度の高い一次粒子のみを有する従来の正極活物質について説明する。図４（Ａ）に示すように、円形度の高い一次粒子１９同士が凝集して形成された二次粒子２１Ｂでは、一次粒子１９同士の接触が点接触となる箇所が多くなり、接触する面積が小さくなる。この正極活物質の二次粒子２１Ｂに対して充電及び放電を施すと一次粒子１９に膨張及び収縮が生じ、図４（Ｂ）に示すように収縮時に一次粒子１９が孤立し、凝集した二次粒子２１Ｂの状態を保てない粒子が存在した状態となることがある。その結果、正極活物質を含む電池において容量の低下が発生することがあった。
（【００１１】以降は省略されています）

関連特許
