公開番号2025141349
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041243
出願日2024-03-15
発明の名称コネクタ組立体
出願人日本航空電子工業株式会社
代理人個人
主分類H01R 24/38 20110101AFI20250919BHJP(基本的電気素子)
要約【課題】コネクタ組立体の同軸コネクタの外側端子を基板のグランド層に安定して接続することができるコネクタ組立体を提供すること。

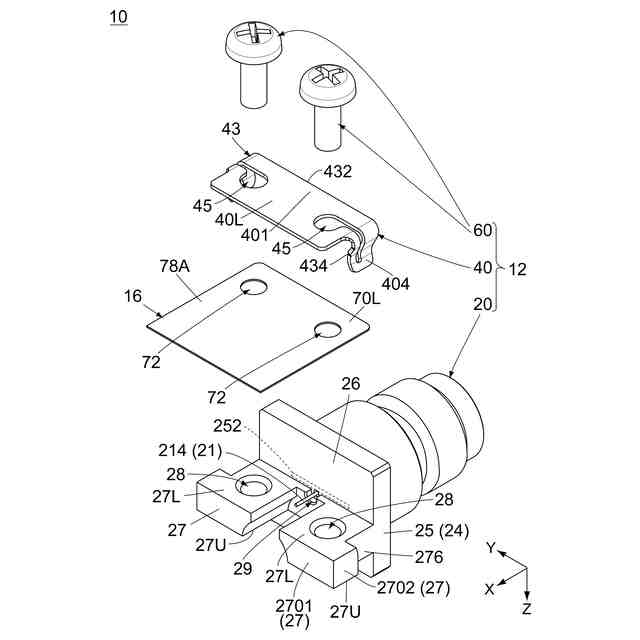

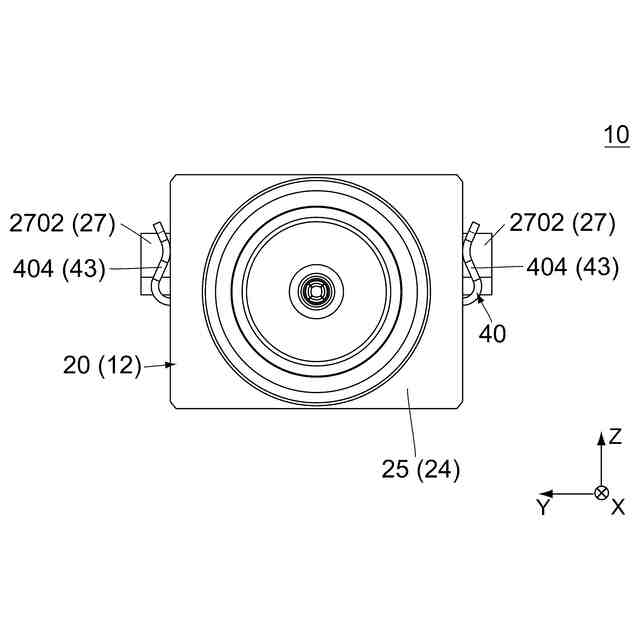

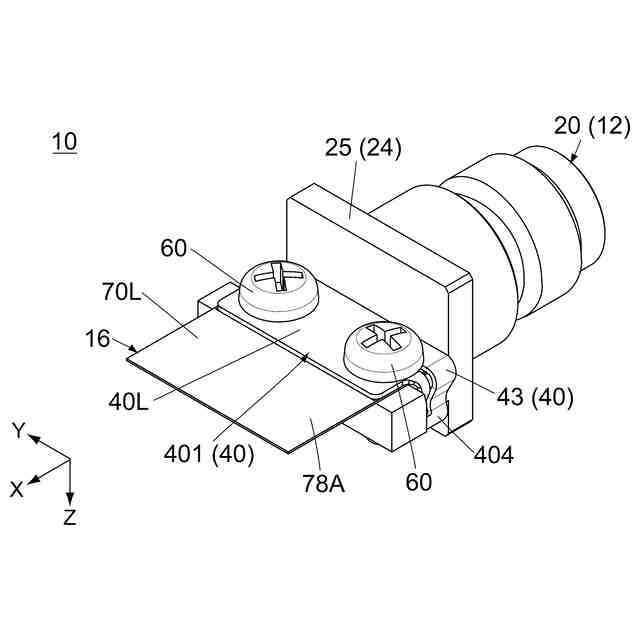

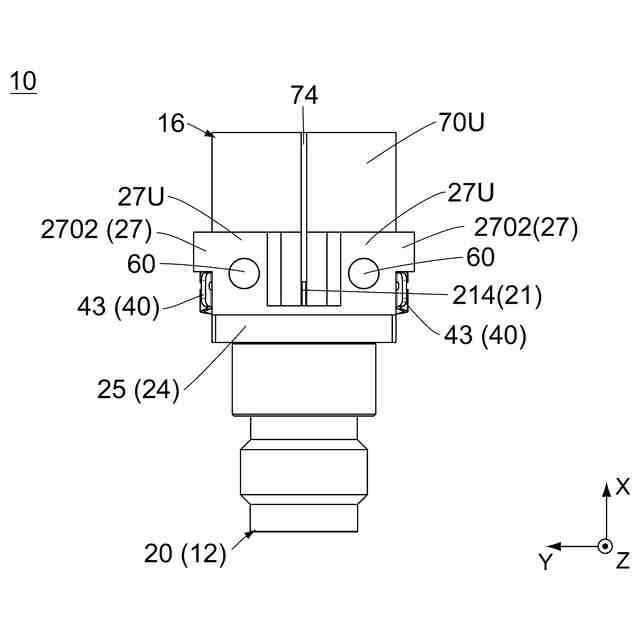

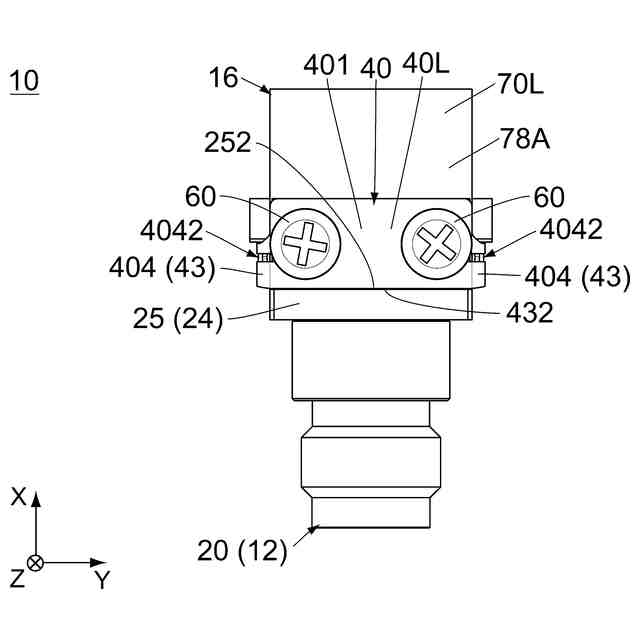

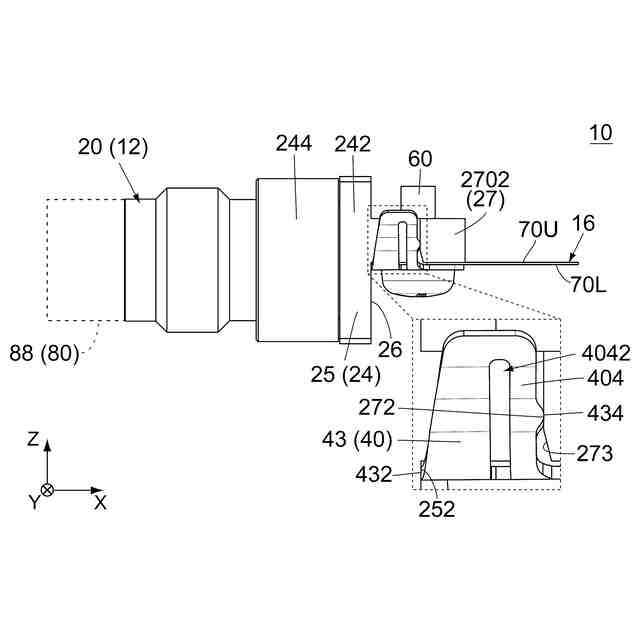

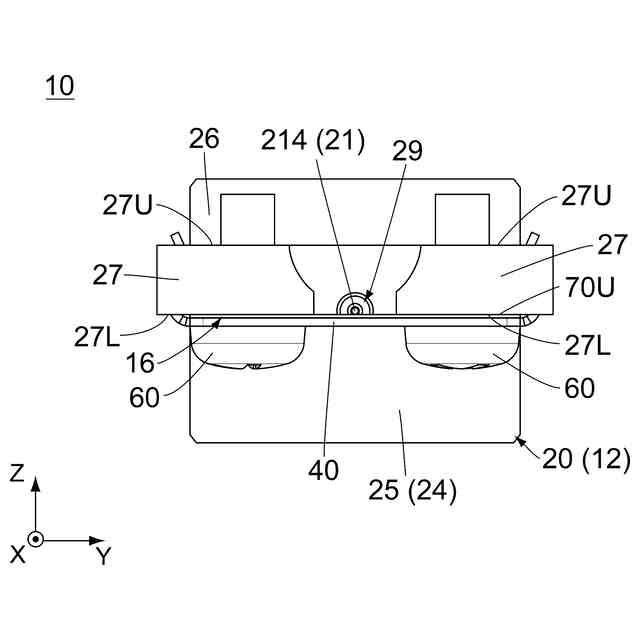

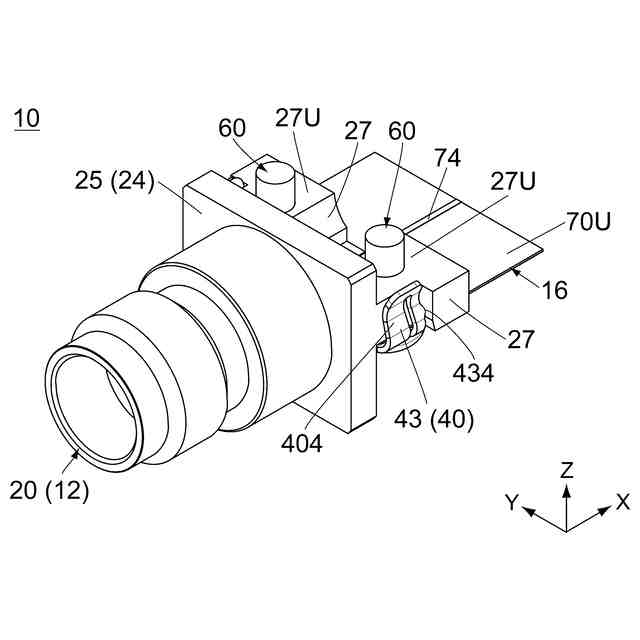

【解決手段】コネクタ組立体12は、同軸コネクタ20と、被固定部材40とを備えている。同軸コネクタ20の外側端子24は、第1受部252を有するフランジ部25と、第2受部272が設けられている2つの突出部27とを有している。被固定部材40は、ばね部43と、第1接触部432と、2つの第2接触部434を有している。第1接触部432と2つの第2接触部434の夫々との間の前後方向における距離は、ばね部43の弾性変形により可変となっている。コネクタ組立体12が基板16に接続された接続状態において、ばね部43の弾性変形により、第1接触部432は、第1受部252に押し付けられており、且つ、2つの第2接触部272は、2つの突出部27の第2受部272に夫々押し当てられている。
【選択図】図9
特許請求の範囲【請求項１】
基板に接続されるコネクタ組立体であって、
前記基板には、２つの通過孔が形成されており、前記通過孔の夫々は、上下方向において前記基板を貫通しており、前記基板は、前記上下方向において上面及び下面を有しており、前記基板の前記上面には、信号線が形成されており、前記信号線は、前記上下方向と直交する横方向において、前記２つの通過孔の間に位置しており、前記基板の前記下面にはグランド層が形成されており、
前記コネクタ組立体は、同軸コネクタと、被固定部材と、２つのネジとを備えており、
前記同軸コネクタは、同軸ケーブルの先端に取り付けられるものであり、
前記同軸コネクタは、外側端子と、中心端子とを備えており、
前記外側端子は、フランジ部と、２つの突出部とを有しており、
前記フランジ部は、第１受部を有しており、
前記第１受部は、前記上下方向及び前記横方向の双方と直交する前後方向において前方に面しており、
前記２つの突出部は、前記横方向において互いに離れて位置しており、
前記突出部の夫々は、前記前後方向において前記フランジ部から前方に延びており、
前記突出部の夫々には、ネジ穴が形成されており、
前記突出部の夫々には、第２受部が設けられており、
前記第２受部は、前記前後方向において少なくとも後方に面しており、
前記被固定部材は、金属からなるものであり、
前記コネクタ組立体が前記基板に接続された接続状態において、前記被固定部材の一部は、前記基板の前記上下方向における下方に位置しており、
前記接続状態において、前記基板の前記グランド層は、前記被固定部材を介して前記フランジ部の前記第１受部に電気的に接続され、
前記被固定部材には、２つの固定孔が設けられており、
前記固定孔の夫々は、前記上下方向において前記被固定部材を貫通しており、
前記被固定部材は、ばね部と、第１接触部と、２つの第２接触部を有しており、
前記ばね部は、弾性変形可能であり、前記第１接触部と前記２つの第２接触部とを支持しており、
前記第１接触部は、前記前後方向において、前記２つの第２接触部のいずれよりも後方に位置しており、
前記２つの第２接触部は、前記横方向において互いに離れて位置しており、
前記第１接触部と前記２つの第２接触部の夫々との間の前記前後方向における距離は、前記ばね部の弾性変形により可変となっており、
前記接続状態において、前記ばね部の弾性変形により、前記第１接触部は、前記第１受部に押し付けられており、且つ、前記２つの第２接触部は、前記２つの突出部の前記第２受部に夫々押し当てられており、
前記ネジは、前記接続状態において、前記固定孔及び前記通過孔を通過して、前記突出部の前記ネジ穴に夫々ねじ込まれており、それによって、前記ネジは、前記被固定部材を前記基板の前記グランド層に押し付けつつ、前記突出部に夫々固定されている
コネクタ組立体。
続きを表示（約 340 文字）【請求項２】
請求項１記載のコネクタ組立体であって、
前記ばね部は、主部と、２つのばね片とを有しており、
前記ばね片には、前記第２接触部が夫々設けられており、
前記２つのばね片は、前記主部の前記横方向の両端から夫々上方に向かって延びており、
前記ばね片の夫々には、前記上下方向に延びるスリットが設けられており、
前記スリットは、前記ばね片を弾性変形可能とする
コネクタ組立体。
【請求項３】
請求項１又は請求項２記載のコネクタ組立体であって、
前記第１接触部は、少なくとも１つの凸部からなり、
前記凸部は、前記前後方向において後方に突出するように前記ばね部に支持されている
コネクタ組立体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、基板に接続されるコネクタ組立体に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
例えば、特許文献１には、基板に接続されるコネクタ組立体が開示されている。
【０００３】
図２６及び図２７を参照すると、特許文献１の基板－コネクタ接続構造９００は、基板９５０と、基板９５０に接続されるコネクタ（コネクタ組立体）９１０とを有している。基板９５０は、信号パターン（信号線）９５２と、第１のグランド層９５４と、信号線９５２の直下に位置し、第１のグランド層９５４の端面を含む領域に形成されためっき膜９５６とを有している。コネクタ組立体９１０は、同軸コネクタ９２０と、２つのねじ（固定部材）９３０とを備えている。同軸コネクタ９２０は、中心導体（中心端子）９２２と、外部導体（外側端子）９２４とを有している。コネクタ組立体９１０を基板９５０に接続すると、外側端子９２４は、第１のグランド層９５４と電気的に接続されためっき膜９５６と接触する。これにより、特許文献１の基板－コネクタ接続構造９００においては、基板９５０とコネクタ組立体９１０との間の信号の反射特性を高めようとしている。
【先行技術文献】
【特許文献】
【０００４】
特許第６８５３６５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の基板－コネクタ接続構造９００においては、コネクタ組立体９１０を基板９５０に接続した際に、同軸コネクタ９２０の外側端子９２４を基板９５０のめっき膜９５６に安定して接触させることが困難であり、外側端子９２４と第１のグランド層９５４との電気的接続の信頼性に欠ける虞がある。
【０００６】
そこで、本発明は、コネクタ組立体の同軸コネクタの外側端子を基板のグランド層に安定して接続することができるコネクタ組立体を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、第１のコネクタ組立体として、
基板に接続されるコネクタ組立体であって、
前記基板には、２つの通過孔が形成されており、前記通過孔の夫々は、上下方向において前記基板を貫通しており、前記基板は、前記上下方向において上面及び下面を有しており、前記基板の前記上面には、信号線が形成されており、前記信号線は、前記上下方向と直交する横方向において、前記２つの通過孔の間に位置しており、前記基板の前記下面にはグランド層が形成されており、
前記コネクタ組立体は、同軸コネクタと、被固定部材と、２つのネジとを備えており、
前記同軸コネクタは、同軸ケーブルの先端に取り付けられるものであり、
前記同軸コネクタは、外側端子と、中心端子とを備えており、
前記外側端子は、フランジ部と、２つの突出部とを有しており、
前記フランジ部は、第１受部を有しており、
前記第１受部は、前記上下方向及び前記横方向の双方と直交する前後方向において前方に面しており、
前記２つの突出部は、前記横方向において互いに離れて位置しており、
前記突出部の夫々は、前記前後方向において前記フランジ部から前方に延びており、
前記突出部の夫々には、ネジ穴が形成されており、
前記突出部の夫々には、第２受部が設けられており、
前記第２受部は、前記前後方向において少なくとも後方に面しており、
前記被固定部材は、金属からなるものであり、
前記コネクタ組立体が前記基板に接続された接続状態において、前記被固定部材の一部は、前記基板の前記上下方向における下方に位置しており、
前記接続状態において、前記基板の前記グランド層は、前記被固定部材を介して前記フランジ部の前記第１受部に電気的に接続され、
前記被固定部材には、２つの固定孔が設けられており、
前記固定孔の夫々は、前記上下方向において前記被固定部材を貫通しており、
前記被固定部材は、ばね部と、第１接触部と、２つの第２接触部を有しており、
前記ばね部は、弾性変形可能であり、前記第１接触部と前記２つの第２接触部とを支持しており、
前記第１接触部は、前記前後方向において、前記２つの第２接触部のいずれよりも後方に位置しており、
前記２つの第２接触部は、前記横方向において互いに離れて位置しており、
前記第１接触部と前記２つの第２接触部の夫々との間の前記前後方向における距離は、前記ばね部の弾性変形により可変となっており、
前記接続状態において、前記ばね部の弾性変形により、前記第１接触部は、前記第１受部に押し付けられており、且つ、前記２つの第２接触部は、前記２つの突出部の前記第２受部に夫々押し当てられており、
前記ネジは、前記接続状態において、前記固定孔及び前記通過孔を通過して、前記突出部の前記ネジ穴に夫々ねじ込まれており、それによって、前記ネジは、前記被固定部材を前記基板の前記グランド層に押し付けつつ、前記突出部に夫々固定されている
コネクタ組立体を提供する。
【０００８】
本発明は、第２のコネクタ組立体として、第１のコネクタ組立体であって、
前記ばね部は、主部と、２つのばね片とを有しており、
前記ばね片には、前記第２接触部が夫々設けられており、
前記２つのばね片は、前記主部の前記横方向の両端から夫々上方に向かって延びており、
前記ばね片の夫々には、前記上下方向に延びるスリットが設けられており、
前記スリットは、前記ばね片を弾性変形可能とする
コネクタ組立体を提供する。
【０００９】
本発明は、第３のコネクタ組立体として、第１又は第２のコネクタ組立体であって、
前記第１接触部は、少なくとも１つの凸部からなり、
前記凸部は、前記前後方向において後方に突出するように前記ばね部に支持されている
コネクタ組立体を提供する。
【発明の効果】
【００１０】
本発明のコネクタ組立体は、基板に接続された接続状態において、被固定部材のばね部の弾性変形により、被固定部材の第１接触部は、同軸コネクタの外側端子のフランジ部の第１受部に押し付けられており、且つ、被固定部材の２つの第２接触部は、同軸コネクタの外側端子の２つの突出部の第２受部に夫々押し当てられている。これにより、本発明のコネクタ組立体において、被固定部材は、同軸コネクタの外側端子に確実に接続されている。従って、本発明のコネクタ組立体を基板に接続すると、基板のグランド層は、被固定部材を介して外側端子のフランジ部の第１受部に対して高い信頼性をもって電気的に接続されるようになっている。即ち、本発明のコネクタ組立体は、コネクタ組立体の同軸コネクタの外側端子を基板のグランド層に安定して接続することができるようになっている。
【図面の簡単な説明】
（【００１１】以降は省略されています）
