公開番号2025140275
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039569
出願日2024-03-14
発明の名称仮留め構造、包装箱
出願人レンゴー株式会社
代理人個人,個人
主分類B65D 5/10 20060101AFI20250919BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】仮留め時の押し込み量を小さくすることができる仮留め構造及び包装箱を提供する。
【解決手段】仮留め構造(20)は、箱体の一面を構成する第1の面材(16a)と第2の面材(16b)の仮留めする。仮留め構造には、第1の面材に設けられた突起部(21)と、第2の面材に設けられた掛止部(25)と、が設けられている。第1の面材が第2の面材に外側から重なっている。掛止部には突起部が差し込まれる切れ目(26)が形成されている。突起部と掛止部の重なりが箱体の外縁側よりも中央側で大きい。
【選択図】図4
特許請求の範囲【請求項１】
箱体（１）の一面を構成する第１の面材（１６ａ）と第２の面材（１６ｂ）の仮留め構造であって、
前記第１の面材に設けられた突起部（２１）と、
前記第２の面材に設けられた掛止部（２５）と、を備え、
前記第１の面材が前記第２の面材に外側から重なり、
前記掛止部には前記突起部が差し込まれる切れ目（２６）が形成され、
前記突起部と前記掛止部の重なり量が前記箱体の外縁側よりも中央側で大きいことを特徴とする仮留め構造。
続きを表示（約 870 文字）【請求項２】
前記突起部の先端（２２）及び前記掛止部の切れ目の少なくとも一方が傾斜していることを特徴とする請求項１に記載の仮留め構造。
【請求項３】
前記掛止部が開口、切欠き、切込みのいずれかによって形成されていることを特徴とする請求項１に記載の仮留め構造。
【請求項４】
前記突起部及び前記掛止部が前記箱体の中央から外れた位置に設けられていることを特徴とする請求項１に記載の仮留め構造。
【請求項５】
箱体の一面を構成する第１の面材と第２の面材の仮留め構造であって、
前記第１の面材に設けられた突起部（７２）と、
前記第２の面材に設けられた掛止部（７５）と、を備え、
前記第１の面材が前記第２の面材に外側から重なり、
前記掛止部には前記突起部が差し込まれる切れ目（７６）が形成され、
前記突起部の先端（７３）と前記掛止部の切れ目が平行に形成され、
前記突起部及び前記掛止部が前記箱体の中央から外れた位置に設けられ、
前記掛止部が前記箱体の外縁側よりも中央側で撓み難く形成されていることを特徴とする仮留め構造。
【請求項６】
前記掛止部が角Ｕ字状の切込みによってヒレ状に形成され、
前記箱体の外縁側にある前記掛止部の側縁（７８）よりも前記箱体の中央側にある前記掛止部の側縁（７９）が短いことで、前記掛止部が前記箱体の外縁側よりも中央側で撓み難く形成されていることを特徴とする請求項５に記載の仮留め構造。
【請求項７】
前記掛止部（８１）がＬ字状の切込みによってヒレ状に形成され、
前記掛止部の側縁（８２）が前記箱体の外縁側に位置することで、前記掛止部が前記箱体の外縁側よりも中央側で撓み難く形成されていることを特徴とする請求項５に記載の仮留め構造。
【請求項８】
請求項１から請求項７のいずれか１項に記載の仮留め構造によって仮留めされることを特徴とする包装箱。

発明の詳細な説明【技術分野】
【０００１】
本発明は、仮留め構造、包装箱に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、包装箱として、一対の外フラップの仮留め構造が設けられたものが知られている（例えば、特許文献１参照）。特許文献１に記載の仮留め構造では、一方の外フラップの先端に２つの差込片と３つの掛止片が設けられ、他方の外フラップの先端に２つの掛止片と３つの差込片が設けられている。各外フラップには基端側の両角から中央側に向けて一対の谷折線が斜めに入り、各外フラップが一対の谷折線に沿って折れ易くなっている。一対の外フラップが押されることで、各差込片が向かい合う各掛止片の下側に入り込むことで一対の外フラップが仮留めされる。
【先行技術文献】
【特許文献】
【０００３】
特許第４６２８４８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の仮留め構造では、一対の外フラップに対する押し込み量が大きくなって一対の外フラップにシワが発生し易い。
【０００５】
そこで、本発明は、仮留め時の押し込み量を小さくすることができる仮留め構造、包装箱を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様の仮留め構造は、箱体の一面を構成する第１の面材と第２の面材の仮留め構造であって、前記第１の面材に設けられた突起部と、前記第２の面材に設けられた掛止部と、を備え、前記第１の面材が前記第２の面材に外側から重なり、前記掛止部には前記突起部が差し込まれる切れ目が形成され、前記突起部と前記掛止部の重なりが前記箱体の外縁側よりも中央側で大きい。
【発明の効果】
【０００７】
本発明によれば、撓み易い箱体の中央側では突起部と掛止部の重なり量が大きく、撓み難い箱体の外縁側では突起部と掛止部の重なり量が小さい。掛止部上に突起部が重ねられた状態から突起部が押し込まれるにつれて、箱体の中央側と外縁側で突起部と掛止部の重なり量の偏りがなくなるように重なり量が減少する。このため、少ない押し込み量で掛止部の切れ目に突起部が差し込まれ、第１、第２の面材が仮留めされてシワの発生を抑えることができる。
【図面の簡単な説明】
【０００８】

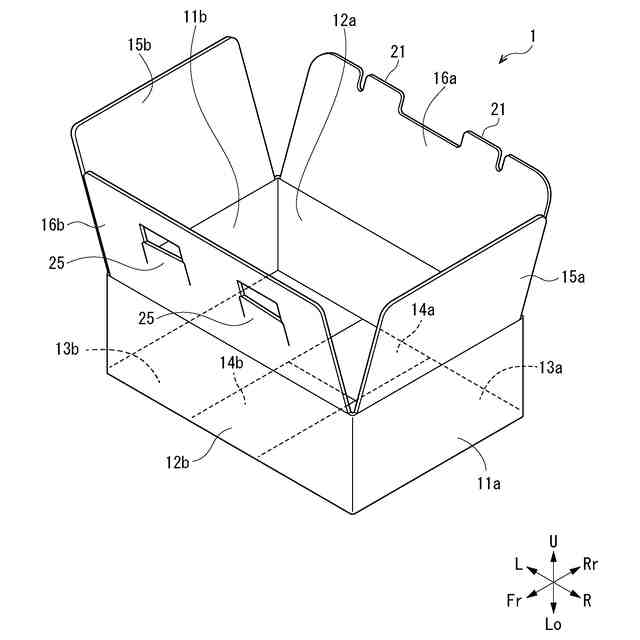

第１の実施形態の包装箱の斜視図である。

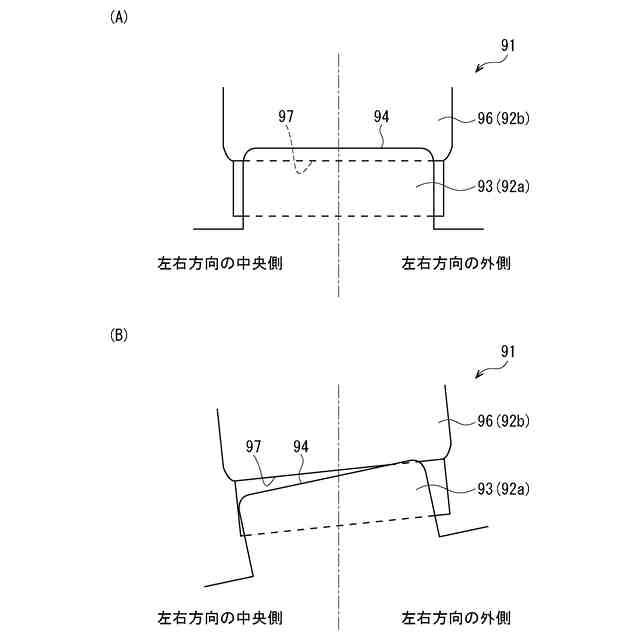

比較例の仮留め構造を示す図である。

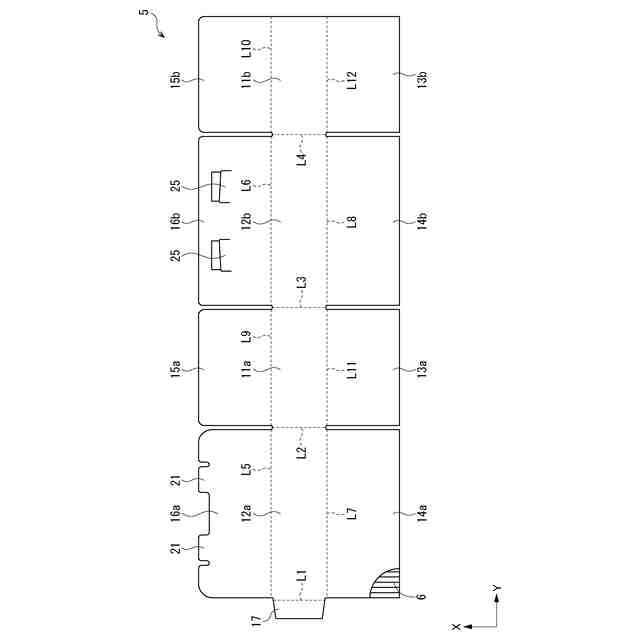

第１の実施形態のシート材の平面図である。

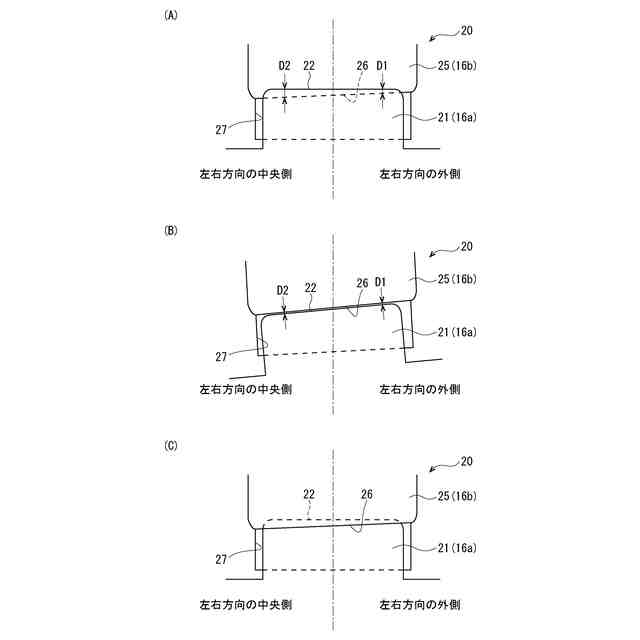

第１の実施形態の仮留め構造の説明図である。

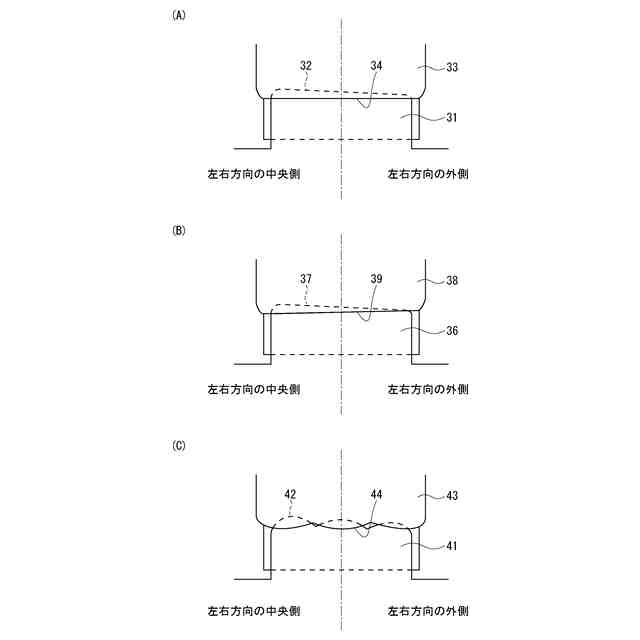

第１の実施形態の仮留め構造の変形例を示す図である。

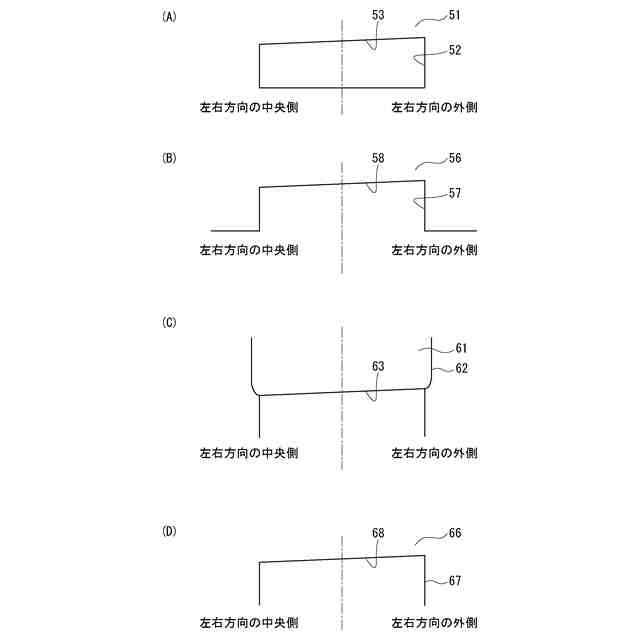

第１の実施形態の掛止部の変形例を示す図である。
第２の実施形態の仮留め構造の説明図である。

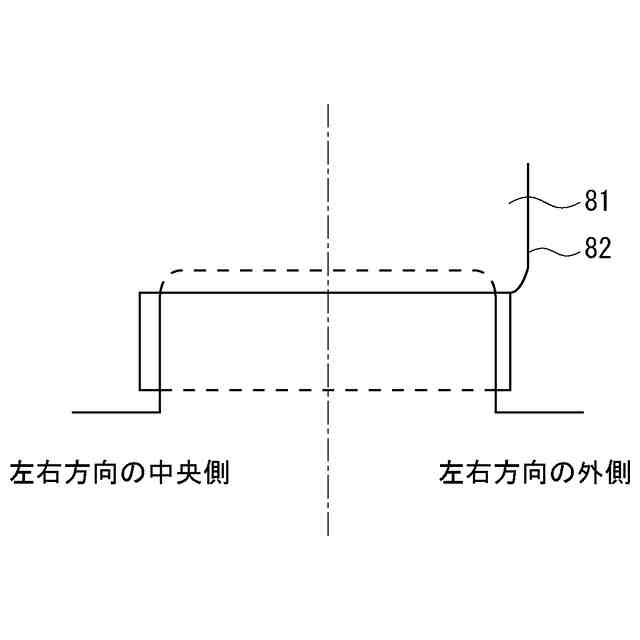

第２の実施形態の仮留め構造の変形例を示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しつつ、本実施形態について説明する。各図に付される矢印Ｆｒ、Ｒｒ、Ｌ、Ｒ、Ｕ、Ｌｏは、それぞれ包装箱を正面から見たときの前側、後側、左側、右側、上側、下側を示している。また、本実施形態では方向や位置を示す用語を用いるが、それらの用語は説明の便宜のために用いるものであって、本発明の技術的範囲を限定するものではない。
【００１０】
＜第１の実施形態＞
図１から図３を参照して、第１の実施形態の仮留め構造を備えた包装箱について説明する。図１は第１の実施形態の包装箱の斜視図である。図２は比較例の仮留め構造を示す図である。図３は第１の実施形態のシート材の平面図である。
（【００１１】以降は省略されています）
