公開番号2025139576
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2025039093
出願日2025-03-12
発明の名称管状留置具および管状留置具の製造方法
出願人SBカワスミ株式会社,住友ベークライト株式会社
代理人個人,個人,個人,個人
主分類A61F 2/07 20130101AFI20250918BHJP(医学または獣医学;衛生学)
要約【課題】被覆部の縫合箇所からの体液の漏れを抑制できる管状留置具を提供する。
【解決手段】生体管腔2に留置される管状留置具1は、径方向に拡縮自在な管状の骨格部11と、融点の異なる複数の材料を積層した多層構造(第1層13、第2層14)をなし、骨格部11を管状に被覆する被覆部12と、を備える。被覆部12は、縫合糸16で縫合される縫合部17、18を有する。縫合糸16は、低融点の樹脂からなる第1材料16aと第1材料よりも融点の高い第2材料16bで形成される。縫合部は、被覆部12を貫通して縫合糸16が挿通された針孔21と、縫合糸16の第1材料を溶融させて針孔21に樹脂を充填した樹脂充填部22とを含む。
【選択図】図6

特許請求の範囲【請求項１】
生体管腔に留置される管状留置具であって、
径方向に拡縮自在な管状の骨格部と、
融点の異なる複数の材料を積層した多層構造をなし、前記骨格部を管状に被覆する被覆部と、を備え、
前記被覆部は、縫合糸で縫合される縫合部を有し、
前記縫合糸は、低融点の樹脂からなる第１材料と前記第１材料よりも融点の高い第２材料で形成され、
前記縫合部は、前記被覆部を貫通して前記縫合糸が挿通された針孔と、前記縫合糸の前記第１材料を溶融させて前記針孔に樹脂を充填した樹脂充填部とを含む
管状留置具。
続きを表示（約 1,200 文字）【請求項２】
前記被覆部は、前記縫合糸の前記第１材料よりも高い融点の材料で形成される
請求項１に記載の管状留置具。
【請求項３】
前記被覆部は、第１層と、前記第１層よりも透液性の低い第２層とを積層した前記多層構造を有し、
前記針孔は、前記被覆部の前記第１層を貫通して前記縫合糸が挿通される第１針孔部と、前記被覆部の前記第２層を貫通して前記縫合糸が挿通される第２針孔部と、を有し、
前記樹脂充填部は、
少なくとも前記第２針孔部の内周面と前記縫合糸の前記第２材料の外周面との間であって当該被覆部の延在方向に沿った一平面を塞ぐように前記第１材料の溶融された樹脂が充填されている
請求項１または請求項２に記載の管状留置具。
【請求項４】
前記被覆部は、当該管状留置具が留置される前記生体管腔の径方向内側に前記第２層が配置され、且つ、前記生体管腔の径方向外側に前記第１層が配置されるように積層されている
請求項３に記載の管状留置具。
【請求項５】
前記被覆部は、第１層と、前記第１層よりも透液性の低い第２層とを積層した前記多層構造を有し、
前記針孔は、前記被覆部の前記第１層を貫通して前記縫合糸が挿通される第１針孔部と、前記被覆部の前記第２層を貫通して前記縫合糸が挿通される第２針孔部と、を有し、
前記樹脂充填部は、
前記第１針孔部の内周面と前記縫合糸の前記第２材料の外周面との間の隙間空間を塞ぐように前記第１材料の溶融された樹脂が充填されている
請求項１または請求項２に記載の管状留置具。
【請求項６】
前記被覆部は、当該管状留置具が留置される前記生体管腔の径方向内側に前記第１層が配置され、且つ、前記生体管腔の径方向外側に前記第２層が配置されるように積層されている
請求項５に記載の管状留置具。
【請求項７】
前記縫合部は、前記管状留置具の軸方向に延在し、前記被覆部のシートを管状に縫合している
請求項１または請求項２に記載の管状留置具。
【請求項８】
前記縫合部は、第１の糸および第２の糸を縫い合わせて構成され、
前記第１の糸および前記第２の糸の少なくとも一方は前記縫合糸であり、
前記樹脂充填部は、前記第１の糸および前記第２の糸のいずれかに含まれる前記第１材料を溶融させて形成されている
請求項７に記載の管状留置具。
【請求項９】
前記縫合部は、前記骨格部に前記被覆部を取り付けるために形成される
請求項１または請求項２に記載の管状留置具。
【請求項１０】
前記樹脂充填部での前記樹脂は、前記針孔内で前記縫合糸の前記第２材料の周囲に充填され、前記針孔の内周面と前記第２材料の外周面との間の隙間を塞いでいる
請求項１または請求項２に記載の管状留置具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、管状留置具および管状留置具の製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、血管などの生体管腔に生じた病変部位に留置され、病変部位への体液の流入を遮断する管状留置具が知られている（例えば特許文献１など）。
この種の管状留置具は、金属線材を用いた骨格部と、骨格部を被覆する被覆部を含み、全体として管状の外形をなし、生体管腔と密着した状態で生体管腔内に留置される。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－２７９５３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の管状留置具では、被覆部を縫合した箇所で体液の漏れが生じやすい点で改善の余地があった。
【０００５】
そこで、本発明は上記の状況に鑑みてなされたものであって、被覆部の縫合箇所からの体液の漏れを抑制できる管状留置具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様は、生体管腔に留置される管状留置具であって、径方向に拡縮自在な管状の骨格部と、融点の異なる複数の材料を積層した多層構造をなし、骨格部を管状に被覆する被覆部と、を備え、被覆部は、縫合糸で縫合される縫合部を有し、縫合糸は、低融点の樹脂からなる第１材料と第１材料よりも融点の高い第２材料で形成され、縫合部は、被覆部を貫通して縫合糸が挿通された針孔と、縫合糸の第１材料を溶融させて針孔に樹脂を充填した樹脂充填部とを含む。
【０００７】
本発明の他の態様は、生体管腔に留置される管状留置具であって、径方向に拡縮自在な管状の骨格部と、融点の異なる複数の材料を積層した多層構造をなし、骨格部を管状に被覆する被覆部と、を備え、被覆部は、低融点の樹脂からなる第１の糸と第１の糸よりも融点の高い第２の糸で縫い合わされた縫合部を有し、縫合部は、被覆部を貫通して第１の糸および第２の糸が挿通された針孔と、第１の糸を溶融させて針孔に樹脂を充填した樹脂充填部とを含む。
【発明の効果】
【０００８】
本発明の一態様または他の態様によれば、被覆部の縫合箇所からの体液の漏れを抑制できる管状留置具を提供できる。
【図面の簡単な説明】
【０００９】

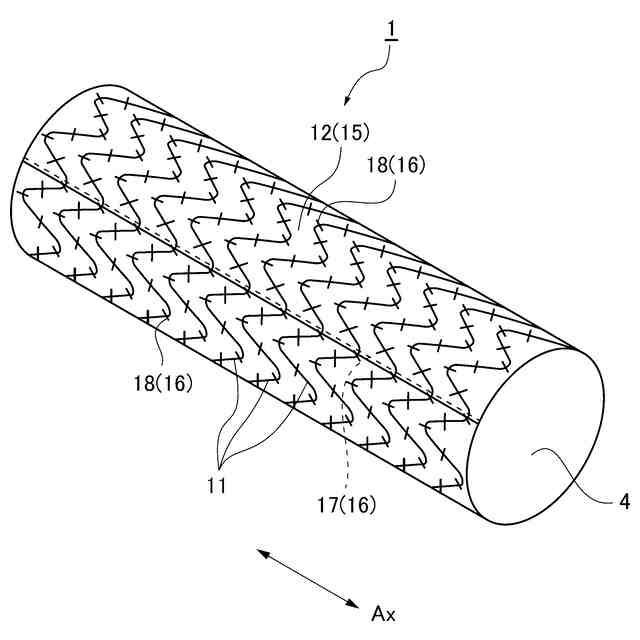

第１実施形態の管状留置具の構成例を示す斜視図である。
第１実施形態の管状留置具が生体管腔に留置された状態を模式的に示す図である。

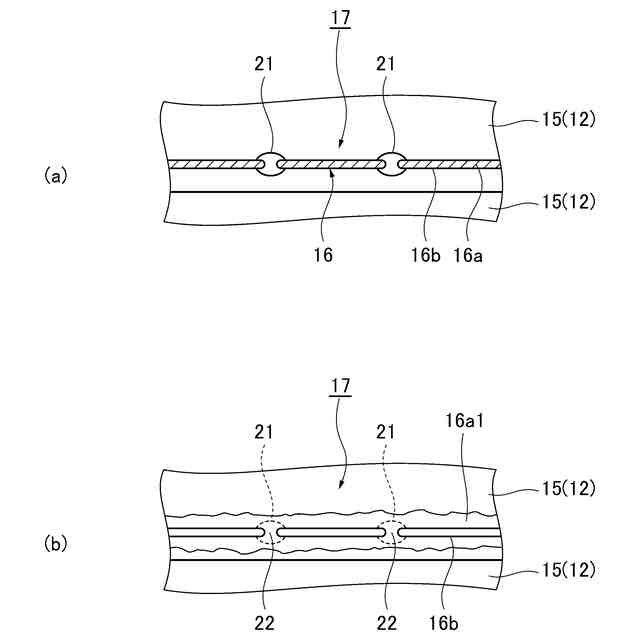

（ａ）は加熱加工前の被覆部の縫合部を示す拡大図であり、（ｂ）は加熱加工後の被覆部の縫合部を示す拡大図である。

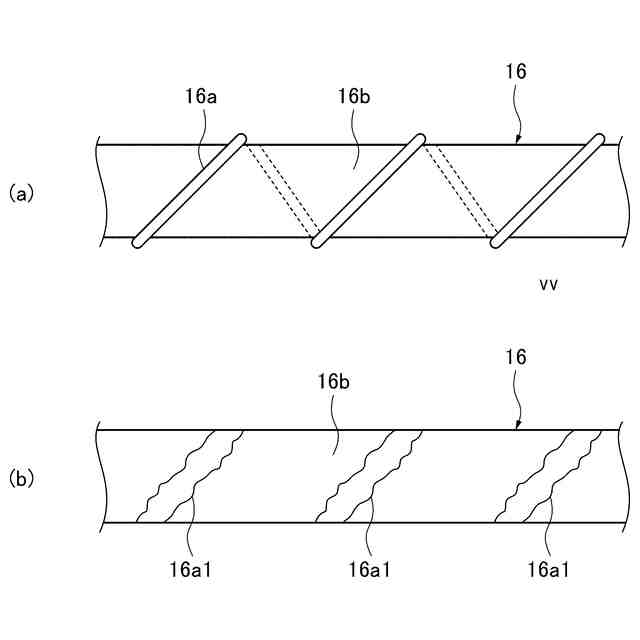

縫合糸の一例を示す図である。

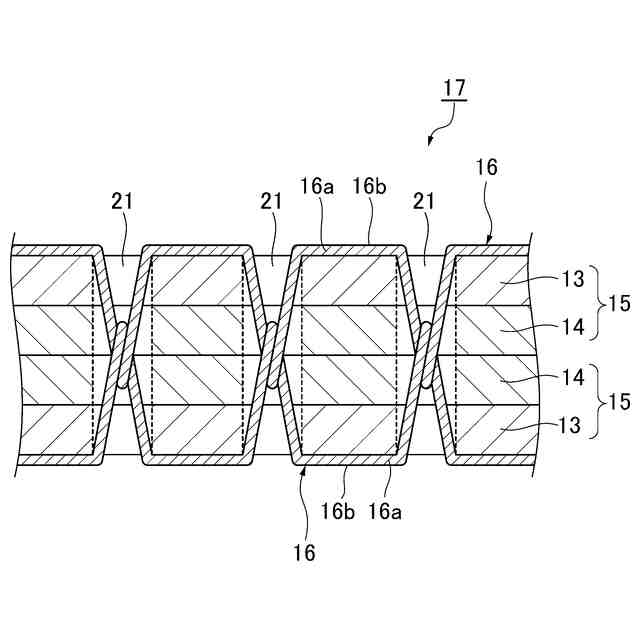

加熱加工前の縫合部を示す断面図である。

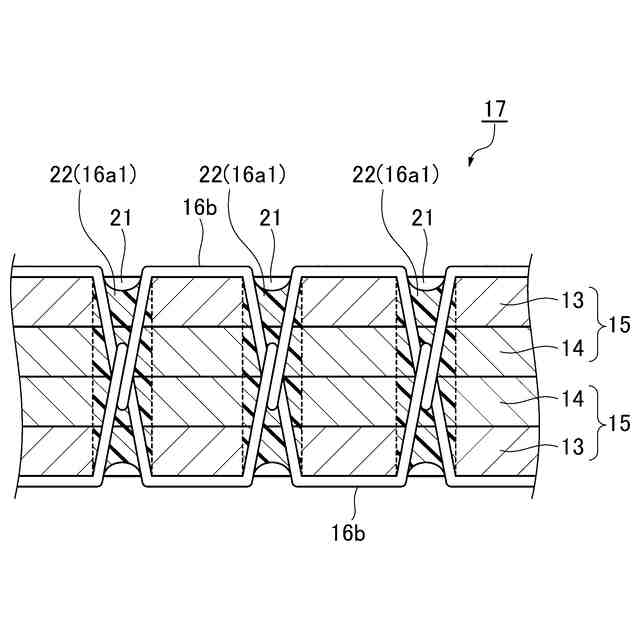

加熱加工後の縫合部を示す断面図である。

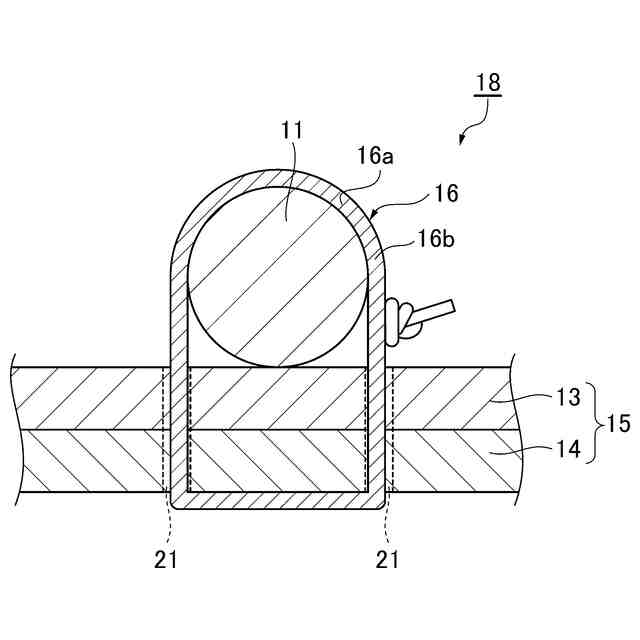

加熱加工前の骨格縫合部を示す断面図である。
加熱加工後の骨格縫合部を示す断面図である。
第１の態様の樹脂充填部の構成例を模式的に示す図である。
第１の態様における縫合糸の概要図である。
第１の態様での第１材料の溶融前後の状態を模式的に示す図である。
実施例１－４での隙間幅および第１の糸の直径の関係を示す図である。
第２の態様の樹脂充填部の構成例を模式的に示す図である。
第２の態様で適用される縫合糸の構成例を模式的に示す図である。
第２の態様での第１材料の溶融前の状態を模式的に示す図である。
第２の態様での第１材料の溶融後の状態を模式的に示す図である。

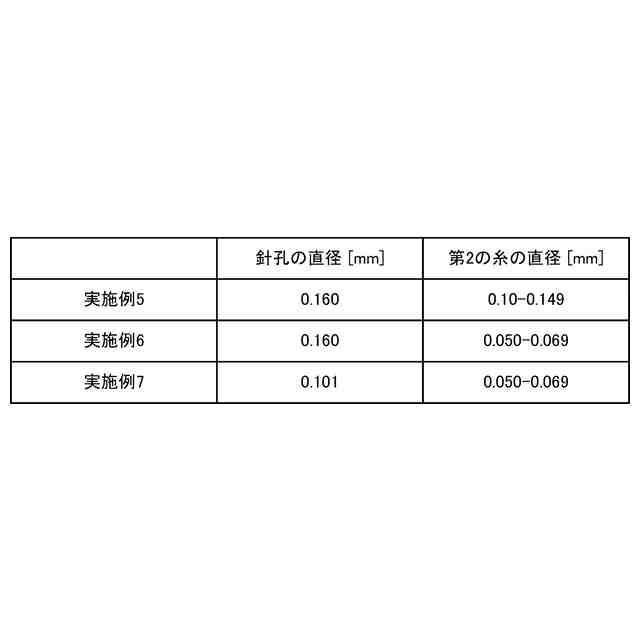

実施例５－７での針孔の開口面積、第２の糸の半径、縫合糸の半径、第１の糸の層厚の関係を示す図である。
第２実施形態の加熱加工前の縫合部を示す断面図である。
第２実施形態の加熱加工後の縫合部を示す断面図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照しつつ、実施形態に係るカバードステントの構成例について説明する。なお、図面における各部の形状、寸法等は模式的に示したもので、実際の形状や寸法等を示すものではない。
（【００１１】以降は省略されています）
