特許ウォッチ

公開番号2025139564
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2025036730
出願日2025-03-07
発明の名称ドープ用添加剤及び繊維
出願人東レ・ライクラ株式会社
代理人個人,個人,個人,個人
主分類D01F 6/70 20060101AFI20250918BHJP(天然または人造の糸または繊維;紡績)
要約【課題】添加剤等を提供する。
【解決手段】添加剤を、40℃において、20質量%でジメチルアセトアミド(DMAc)に溶解させた時の粘度をV1、溶解させた後、さらに40℃において24時間経過後の粘度をV2とする時、V2/V1の値が1以上であるポリウレタン(A)で構成する。
【選択図】なし
特許請求の範囲【請求項１】
ドープ用の添加剤であって、４０℃において、２０質量％でジメチルアセトアミドに溶解させた時の粘度をＶ１、溶解させた後、さらに４０℃において２４時間経過後の粘度をＶ２とする時、Ｖ２／Ｖ１の値が１以上であるポリウレタン（Ａ）で構成された添加剤。
続きを表示（約 600 文字）【請求項２】
ポリウレタン（Ａ）のＶ２／Ｖ１の値が１．０１以上である、請求項１記載の添加剤。
【請求項３】
ポリウレタン（Ａ）のＶ２／Ｖ１の値が５以下である、請求項１記載の添加剤。
【請求項４】
ポリウレタン（Ａ）のＶ２／Ｖ１の値が１．０２～３．５である、請求項１記載の添加剤。
【請求項５】
ポリウレタン（Ａ）のＶ２が１０００ポアズ以上である、請求項１記載の添加剤。
【請求項６】
ポリウレタン（Ａ）が、下記（ｉ）又は（ｉｉ）を充足する、請求項１記載の添加剤。
（ｉ）Ｖ２が１０００～５０００ポアズであり、Ｖ２／Ｖ１の値が１．０５以上
（ｉｉ）Ｖ２が５０００ポアズ超であり、Ｖ２／Ｖ１の値が３．５以下
【請求項７】
ポリウレタン（Ａ）の数平均分子量が１００００以上である、請求項１記載の添加剤。
【請求項８】
ポリウレタン（Ａ）が、ＧＰＣにおいて、分子量１００万以上の領域にピークを有する、請求項１記載の添加剤。
【請求項９】
ポリウレタン（Ａ）がアミノ基を有する、請求項１記載の添加剤。
【請求項１０】
ポリウレタン（Ａ）が、アミノ基を０．１ｍｅｑ／ｋｇ以上の割合で有する、請求項１記載の添加剤。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明はドープ用の添加剤、ドープ、繊維（ポリウレタン繊維等）等に関する。
続きを表示（約 4,400 文字）【背景技術】
【０００２】
ポリウレタンの成形（成型）においては溶液成形が多用される。例えば、溶液紡糸や溶液キャストフィルムなどである（特許文献１等）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１５／０５６７６３号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、新規な添加剤（ドープ用の添加剤）、ドープ、ポリウレタン繊維（ポリウレタン弾性繊維）等を提供することにある。
【課題を解決するための手段】
【０００５】
前述のように、ポリウレタンの成形（成型）には溶液成形が多用されている。
このような中、本発明者は、鋭意検討を重ねた結果、溶液（ドープ）に配合する成分（添加剤）として特定の成分を選択することで、ポリウレタン[例えば、ポリウレタン繊維（弾性繊維）]の効率よい成形や良好な物性のポリウレタン[例えば、ポリウレタン繊維（弾性繊維）]の製造を実現しうること等を見出し、本発明を完成した。
【０００６】
すなわち、本発明は、以下の発明等に関する。
［１］
ドープ用の添加剤であって、４０℃において、２０質量％で（２０質量％の濃度で）ジメチルアセトアミド（ＤＭＡｃ）に溶解（又は分散）させた時の粘度をＶ１、溶解（又は分散）させた後、さらに２４時間経過後の粘度をＶ２とする時［４０℃において、２０質量％で（２０質量％の濃度で）ジメチルアセトアミド（ＤＭＡｃ）に溶解（又は分散）させた時の粘度をＶ１、溶解（又は分散）させた後、さらに、４０℃において、２４時間経過後の粘度（４０℃で溶解させた後、そのまま、４０℃にて２４時間経過後の粘度）をＶ２とする時］、Ｖ２／Ｖ１の値が１以上であるポリウレタン（Ａ）で構成された添加剤。
[２]
ポリウレタン（Ａ）のＶ２／Ｖ１の値が１．０１以上である、[１]記載の添加剤。
[３]
ポリウレタン（Ａ）のＶ２／Ｖ１の値が５以下（例えば、４．３以下、４．１以下）である、[１]又は[２]記載の添加剤。
[４]
ポリウレタン（Ａ）のＶ２／Ｖ１の値が１．０２～３．５である、[１]～[３]のいずれかに記載の添加剤。
[５]
ポリウレタン（Ａ）のＶ２が１０００ポアズ以上である、[１]～[４]のいずれかに記載の添加剤。
[６]
ポリウレタン（Ａ）が、下記（ｉ）又は（ｉｉ）を充足する、[１]～[５]のいずれかに記載の添加剤。
（ｉ）Ｖ２が１０００～５０００ポアズであり、Ｖ２／Ｖ１の値が１．０５以上
（ｉｉ）Ｖ２が５０００ポアズ超であり、Ｖ２／Ｖ１の値が３．５以下
[７]
ポリウレタン（Ａ）の数平均分子量が１００００以上である、[１]～[６]のいずれかに記載の添加剤。
[８]
ポリウレタン（Ａ）が、ＧＰＣにおいて、分子量（数平均分子量）１００万以上の領域にピークを有する、[１]～[７]のいずれかに記載の添加剤。
［９］
ポリウレタン（Ａ）がアミノ基を有する、［１］～［８］のいずれかに記載の添加剤。
［１０］
ポリウレタン（Ａ）が、アミノ基を０．１ｍｅｑ／ｋｇ以上の割合で有する、［１］～［９］のいずれかに記載の添加剤。
［１１］
ポリウレタン（Ａ）が、アミノ基を５０ｍｅｑ／ｋｇ以下の割合で有する、［１］～［１０］のいずれかに記載の添加剤。
［１２］
ポリウレタン（Ａ）が、アミノ基を０．１～５０ｍｅｑ／ｋｇの割合で有する、［１］～［１１］のいずれかに記載の添加剤。
［１３］
ポリウレタン（Ａ）が、アミノ基を１～３０ｍｅｑ／ｋｇ（例えば、２～２５ｍｅｑ／ｋｇ）の割合で有する、［１］～［１２］のいずれかに記載の添加剤。
［１４］
ポリウレタン（Ａ）が金属石鹸を含む（例えば、０．００３～３質量％の割合で金属石鹸を含む）、［１］～［１３］のいずれかに記載の添加剤。
[１５]

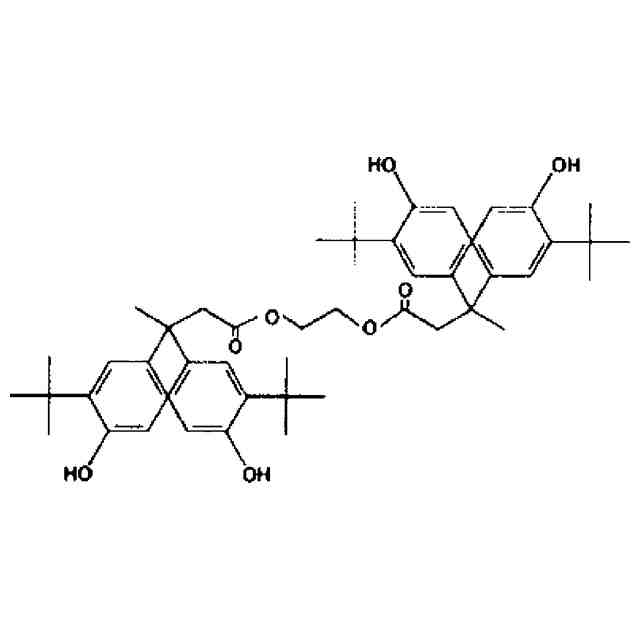

ポリウレタン（Ａ）が、界面活性剤、酸化防止剤、三級アミン化合物、及び架橋構造調節剤から選択された少なくとも１種を含む（例えば、界面活性剤を０．００３～３質量％の割合で含む、及び／又は酸化防止剤を０．００２～５質量％の割合で含む）、[１]～[１４]のいずれかに記載の添加剤。
【０００７】
[１６]
ポリウレタン（Ａ）が繊維状である、[１]～[１５]のいずれかに記載の添加剤。
[１７]
ポリウレタン（Ａ）が、製造後１ヶ月以上保管した成形品[例えば、繊維（糸）]、成形屑及びポストコンシューマー品[例えば、繊維（糸）]から選択された少なくとも１種である（に由来する）、[１]～[１６]のいずれかに記載の添加剤。
[１８]
粘度調整剤（粘度制御剤、粘度上昇剤、増粘剤）である、[１]～[１７]のいずれかに記載の添加剤。
[１９]
ドープがポリウレタンドープである、[１]～[１８]のいずれかに記載の添加剤。
[２０]
ドープ用の添加剤であって、アミノ基を有する（例えば、アミノ基を０．１～５０ｍｅｑ／ｋｇの割合で有する）ポリウレタン（Ａ）で構成された添加剤。
[２１]
ドープ用の添加剤であって、アミノ基を１～３０ｍｅｑ／ｋｇ（例えば、２～２５ｍｅｑ／ｋｇ）の割合で有するポリウレタン（Ａ）で構成された添加剤。
[２２]
[１]～[２１]のいずれかに記載のポリウレタン（Ａ）を含むドープ。
[２３]
ポリウレタン（Ａ）の割合が１質量％以上である、[２２]記載のドープ。
[２４]
さらに、樹脂（Ｂ）を含む、[２２]又は[２３]記載のドープ。
[２５]
さらに、樹脂（Ｂ）を含み、樹脂（Ｂ）がポリウレタン（Ｂ）を含む、[２２]～［２４］のいずれかに記載のドープ。
[２６]
さらに、樹脂（Ｂ）を含み、
ポリウレタン（Ａ）及び樹脂（Ｂ）の総量に対する、ポリウレタン（Ａ）の割合が３質量％以上である、[２２]～[２６]のいずれかに記載のドープ。
[２７]
さらに、樹脂（Ｂ）を含み、
樹脂（Ｂ）がポリウレタン（Ｂ）を含み、
ポリウレタン（Ａ）及びポリウレタン（Ｂ）の総量に対する、ポリウレタン（Ａ）の割合が５質量％以上（例えば、１０～９０質量％）である、[２２]～[２６]のいずれかに記載のドープ。
【０００８】
[２８]
ドープを構成する樹脂の数平均分子量が１００００以上である、[２２]～[２７]のいずれかに記載のドープ。
[２９]
ドープを構成する樹脂が、ＧＰＣにおいて、分子量（数平均分子量）１００万以上の領域にピークを有する、[２２]～[２８]のいずれかに記載のドープ。
[３０]
溶媒（例えば、アミド系溶媒及び硫黄系溶媒から選択された少なくとも１種を含む溶媒）を含む、[２２]～[２９]のいずれかに記載のドープ。
[３１]
溶媒を含み、固形分濃度が５～８０質量％である、[２２]～[３０]のいずれかに記載のドープ。
[３２]
４０℃において、調製時の粘度をＶ１、調製後、さらに２４時間経過後の粘度をＶ２とする時［４０℃において２４時間経過後の粘度（４０℃で溶解させた後、そのまま、４０℃にて２４時間経過後の粘度）をＶ２とする時］、Ｖ２／Ｖ１の値が０．８以上である、[２２]～[３１]のいずれかに記載のドープ。
[３３]
４０℃において、調製時の粘度をＶ１、調製後、さらに２４時間経過後の粘度をＶ２とする時［４０℃において２４時間経過後の粘度（４０℃で溶解させた後、そのまま、４０℃にて２４時間経過後の粘度）をＶ２とする時］、Ｖ２／Ｖ１の値が１以上（例えば、１～５）である、[２２]～[３２]のいずれかに記載のドープ。
[３４]
４０℃において、調製時の粘度をＶ１、調製後、さらに２４時間経過後の粘度をＶ２とする時［４０℃において２４時間経過後の粘度（４０℃で溶解させた後、そのまま、４０℃にて２４時間経過後の粘度）をＶ２とする時］、Ｖ２／Ｖ１の値が１．０１～３．５であり、粘度が１０００～１００００ポアズである、[２２]～[３３]のいずれかに記載のドープ。
[３５]
[２２]～[３４]のいずれかに記載のドープを用いて、成形品を製造する方法｛例えば、[２２]～[３４]のいずれかに記載のドープを紡糸し、繊維［糸、例えば、ポリウレタン繊維（糸）］を製造する方法｝。
[３６]
[２２]～[３４]のいずれかに記載のドープを用いて得られる成形品。
[３７]
[１]～[２１]のいずれかに記載のポリウレタン（Ａ）を含む成形品。
[３８]
繊維［糸、例えば、ポリウレタン繊維（糸）］である、[３６]又は[３７]記載の成形品。
[３９]
構成する樹脂（成形品を構成する樹脂）が、ＧＰＣにおいて、分子量（数平均分子量）１００万以上の領域にピークを有する、[３６]～[３８]のいずれかに記載の成形品。
[４０]
金属石鹸、界面活性剤、酸化防止剤、三級アミン化合物、及び架橋構造調節剤から選択された少なくとも１種を含む、[３６]～[３９]のいずれかに記載の成形品。
[４１]
構成する樹脂が、ＧＰＣにおいて、分子量（数平均分子量）１００万以上の領域にピークを有し、０．００３～３質量％の割合で金属石鹸を含む、繊維［糸、例えば、ポリウレタン繊維（糸）］である、[３６]～[４０]のいずれかに記載の成形品。
【発明の効果】
【０００９】
本発明によれば、新規な添加剤を提供できる。
このような添加剤は、特定のポリウレタンで構成されており、ポリウレタンの成形や物性（特に、成形及び物性の双方）を良好なものとしうる。
【００１０】
例えば、本発明の添加剤の一態様では、紡糸の際の糸切れを抑制ないし防止し、効率よくポリウレタン繊維を製造しうる。このような効率よい成形は、添加剤的な使用態様であるにもかかわらず、例えば、単純にドープの製造（重合）と紡糸とを行う場合に比べても、同等か又はより一層優れたものとできる。
（【００１１】以降は省略されています）

関連特許
