公開番号2025162689
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024066036
出願日2024-04-16
発明の名称糸巻取機
出願人TMTマシナリー株式会社
代理人弁理士法人ATEN
主分類D01D 7/00 20060101AFI20251021BHJP(天然または人造の糸または繊維;紡績)
要約【課題】分配ガイドに掛けられた複数の糸を、正確且つ容易に複数のボビンに掛ける。

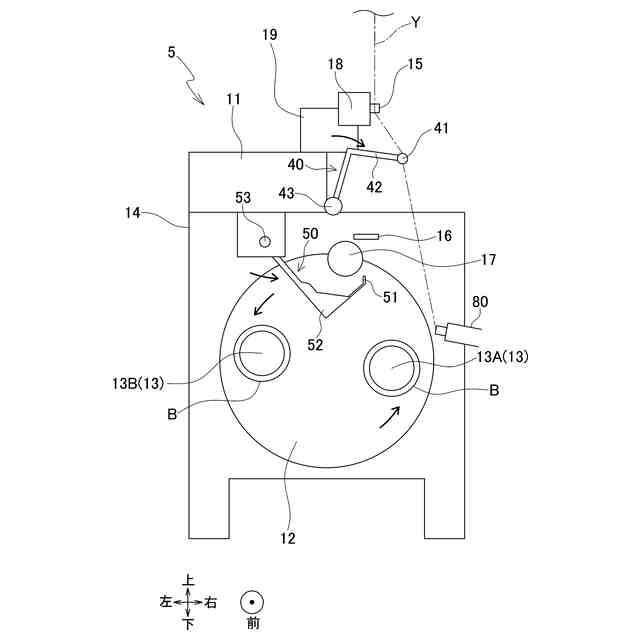

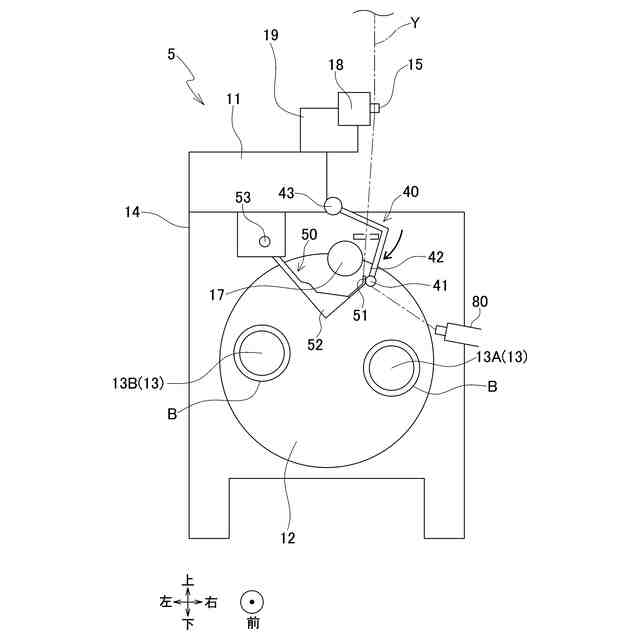

【解決手段】糸巻取機5は、複数のボビンBが装着されたボビンホルダ13と、複数の支点ガイド15と、ボビンホルダ13の上方且つ複数の支点ガイド15の下方に配置されたコンタクトローラ17と、糸捕捉部材40と、糸掛手段45と、を含む。糸捕捉部材40は、複数の糸捕捉部41を有する。糸掛手段45は、前後方向に並べられた複数の糸保持部51を有し、糸捕捉部材40に捕捉された複数の糸Yを複数の糸保持部51によって受け取って各ボビンBに掛ける位置に案内する。糸捕捉部材40は、上下方向において、コンタクトローラ17よりも支点ガイド15に近い位置で複数の糸Yを捕捉するように構成されている。さらに、糸捕捉部材40は、捕捉した複数の糸Yを複数の糸保持部51に受け渡すための受渡位置に移動可能に構成されている。
【選択図】図6
特許請求の範囲【請求項１】
所定の配列方向に沿って複数のボビンが装着されたボビンホルダと、
前記ボビンホルダの上方において前記配列方向に並べて配置され、前記複数のボビンに対応して設けられた複数の分配ガイドと、
鉛直方向において前記ボビンホルダの上方且つ前記複数の分配ガイドの下方に配置され、前記複数の糸が前記複数のボビンに巻き取られて形成される複数のパッケージの外周面に接触して接圧を付与するコンタクトローラと、
前記配列方向に並べられた複数の糸捕捉部を有し、前記複数の分配ガイドに掛けられた前記複数の糸を前記複数の糸捕捉部によって捕捉する糸捕捉部材と、
前記配列方向に並べられた複数の糸保持部を有し、前記糸捕捉部材に捕捉された前記複数の糸を前記複数の糸保持部によって受け取って前記複数のボビンに掛ける糸掛手段と、
を備え、
前記複数の糸捕捉部は、
鉛直方向において、前記分配ガイドと前記コンタクトローラとの間であって、前記コンタクトローラよりも前記分配ガイドに近い位置で前記複数の糸を捕捉するように構成されており、且つ、
捕捉した前記複数の糸を前記複数の糸保持部に受け渡すための受渡位置に移動可能に構成されていることを特徴とする糸巻取機。
続きを表示（約 810 文字）【請求項２】
前記複数の糸捕捉部の前記配列方向における間隔は、前記複数の糸保持部の前記配列方向における間隔と同じであって、
前記糸捕捉部材は、前記複数の糸を捕捉した前記複数の糸捕捉部の前記配列方向における間隔を一定に保ったまま、前記複数の糸保持部に前記複数の糸を受け渡すことを特徴とする請求項１に記載の糸巻取機。
【請求項３】
前記複数の糸捕捉部は、前記複数の分配ガイドに掛けられ且つ前記複数のボビンに巻き取られている前記複数の糸と接触しない位置である退避位置に移動可能に構成されていることを特徴とする請求項１又は２に記載の糸巻取機。
【請求項４】
前記複数の糸捕捉部は、前記退避位置から前記受渡位置に移動する途中で、前記複数の分配ガイドに掛けられた前記複数の糸を捕捉するように構成されていることを特徴とする請求項３に記載の糸巻取機。
【請求項５】
前記糸捕捉部材は、前記複数の糸捕捉部を支持し且つ前記配列方向に沿った軸線を揺動中心として揺動可能な位置又は複数の第１揺動部材を有し、
前記複数の糸捕捉部は、前記第１揺動部材が揺動することによって、前記退避位置と前記受渡位置との間を移動することを特徴とする請求項３又は４に記載の糸巻取機。
【請求項６】
前記複数の糸捕捉部を、前記退避位置と前記受渡位置との間で移動させる第１移動駆動部を備えることを特徴とする請求項３～５の何れか１項に記載の糸巻取機。
【請求項７】
前記糸掛手段は、前記複数の糸保持部が形成された糸掛部材を有し、
前記糸掛部材が動作することによって、前記複数の糸捕捉部から前記複数の糸を受け取った前記複数の糸保持部を、前記複数のボビンに前記複数の糸を掛ける位置である糸掛位置に移動させることを特徴とする請求項１～６の何れか１項に記載の糸巻取機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、糸を巻き取る糸巻取機に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】

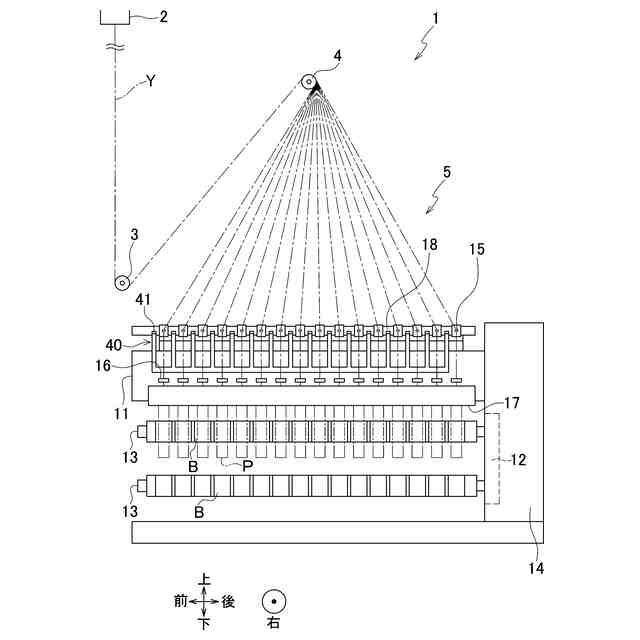

特許文献１には、紡糸装置から紡出された複数の糸を綾振りしながら複数のボビンにそれぞれ巻き取ってパッケージを形成する糸巻取機（特許文献１の引取ユニット）が開示されている。糸巻取機は、所定の配列方向に沿って複数のボビンが装着されたボビンホルダと、各ボビンに対応して配列され、各糸が綾振りされる際の支点となる複数の分配ガイド（特許文献１の支点ガイド）と、を有する。
【０００３】
さらに、特許文献１の糸巻取機には、複数のボビンに糸掛けを行うための部材として、第１セパレータ及び第２セパレータが設けられている。各分配ガイドに掛けられた複数の糸は、一旦第１セパレータによって捕捉され、続けて、第１セパレータから第２セパレータに引き渡される。その後、第２セパレータが複数のボビンの近傍まで移動することで、複数のボビンへの糸掛けが行われる。
【０００４】
ここで、第１セパレータに複数の糸を捕捉させる際には、一般的に、オペレータがサクションガンで複数の糸を吸引保持した状態が維持される。第１セパレータは、配列方向に並べて配置された複数の保持部材を有しており、サクションガンに吸引保持された状態の複数の糸を複数の保持部材によって捕捉する。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１４３４３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
複数の分配ガイドに掛けられた複数の糸はサクションガンに向かって集束しており、複数の糸のピッチはサクションガンに向かうにつれて狭くなっている（特許文献１の図１０（ｂ）参照）。第１セパレータは、サクションガンで吸引保持されている複数の糸を、複数の分配ガイドから離れた位置で捕捉するので、捕捉時の複数の糸のピッチは狭くなっている。このため、複数の糸を第１セパレータの各保持部材に捕捉させようとしても、保持部材に糸がうまく捕捉されなかったり、１つの保持部材に複数の糸が捕捉されてしまったりするといった問題が生じるおそれがある。そうすると、第１セパレータから第２セパレータへの糸の受け渡しをスムーズに行うことができない。その結果、ボビンへの糸掛け作業の効率が低下してしまう。
【０００７】
本発明の目的は、分配ガイドに掛けられた複数の糸を、正確且つ容易に複数のボビンに掛けることである。
【課題を解決するための手段】
【０００８】
本発明の糸巻取機は、所定の配列方向に沿って複数のボビンが装着されたボビンホルダと、前記ボビンホルダの上方において前記配列方向に並べて配置され、前記複数のボビンに対応して設けられた複数の分配ガイドと、鉛直方向において前記ボビンホルダの上方且つ前記複数の分配ガイドの下方に配置され、前記複数の糸が前記複数のボビンに巻き取られて形成される複数のパッケージの外周面に接触して接圧を付与するコンタクトローラと、前記配列方向に並べられた複数の糸捕捉部を有し、前記複数の分配ガイドに掛けられた前記複数の糸を前記複数の糸捕捉部によって捕捉する糸捕捉部材と、前記配列方向に並べられた複数の糸保持部を有し、前記糸捕捉部材に捕捉された前記複数の糸を前記複数の糸保持部によって受け取って前記複数のボビンに掛ける糸掛手段と、を備え、前記複数の糸捕捉部は、鉛直方向において、前記分配ガイドと前記コンタクトローラとの間であって、前記コンタクトローラよりも前記分配ガイドに近い位置で前記複数の糸を捕捉するように構成されており、且つ、捕捉した前記複数の糸を前記複数の糸保持部に受け渡すための受渡位置に移動可能に構成されていることを特徴とするものである。
【０００９】
本発明によれば、複数の糸捕捉部は、鉛直方向において、分配ガイドに近い位置で、配列方向におけるピッチが広い状態の複数の糸を捕捉できる。このため、糸捕捉部材に正確且つ容易に糸を捕捉させることができる。加えて、本発明によれば、複数の糸捕捉部を受渡位置に移動させることによって、複数の糸を複数の糸保持部にスムーズに受け渡すことができる。したがって、複数の分配ガイドに掛けられた複数の糸を、正確且つ容易に複数のボビンに掛けることができる。
【００１０】
本発明の糸巻取機において、前記複数の糸捕捉部の前記配列方向における間隔は、前記複数の糸保持部の前記配列方向における間隔と同じであって、前記糸捕捉部材は、前記複数の糸を捕捉した前記複数の糸捕捉部の前記配列方向における間隔を一定に保ったまま、前記複数の糸保持部に前記複数の糸を受け渡すことが好ましい。なお、「複数の糸捕捉部の配列方向における間隔と複数の糸保持部の配列方向における間隔が同じ」とは、両者の間隔が全く同じ場合だけでなく、両者の間隔が略同じ場合も含む。
（【００１１】以降は省略されています）
