特許ウォッチ

公開番号2025139478
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038438
出願日2024-03-12
発明の名称インパクト工具
出願人株式会社マキタ
代理人弁理士法人酒井国際特許事務所
主分類B25B 21/02 20060101AFI20250918BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】様々な形態のインパクト工具において、所定のトルクの幅で締め付けることができるようにすること。
【解決手段】インパクト工具は、ハウジングと、ハウジングに収容されるモータと、モータにより回転されるハンマと、ハンマにより回転方向に打撃されるアンビルと、ハンマを収容するハンマケースと、アンビルの回転を検出する第1センサと、ハンマの移動を検出する第2センサと、第1センサ及び第2センサの検出データに基づいて、締め付けトルクを制御するコントローラと、を備える。アンビルは、先端工具が挿入されるビット孔を有する。
【選択図】図2
特許請求の範囲【請求項１】
ハウジングと、
前記ハウジングに収容されるモータと、
前記モータにより回転されるハンマと、
前記ハンマにより回転方向に打撃されるアンビルと、
前記ハンマを収容するハンマケースと、
前記アンビルの回転を検出する第１センサと、
前記ハンマの移動を検出する第２センサと、
前記第１センサ及び第２センサの検出データに基づいて、締め付けトルクを制御するコントローラと、を備え、
前記アンビルは、先端工具が挿入されるビット孔を有する、
インパクト工具。
続きを表示（約 1,700 文字）【請求項２】
前記ハウジングは、
前記モータを収容するモータ収容部と、
前記モータ収容部から下方に延びるグリップ部と、
前記グリップ部の下端部に接続されるバッテリ保持部を、を有する、
請求項１に記載のインパクト工具。
【請求項３】
ハウジングと、
前記ハウジングに収容されるモータと、
前記モータにより回転されるハンマと、
前記ハンマにより回転方向に打撃されるアンビルと、
前記ハンマを収容するハンマケースと、
前記アンビルの回転を検出する第１センサと、
前記ハンマの移動を検出する第２センサと、
前記第１センサ及び第２センサの検出データに基づいて、締め付けトルクを制御するコントローラと、を備え、
前記ハウジングは、
前記モータを収容するモータ収容部と、
前記モータ収容部から下方に延びるリヤグリップ部と、
前記リヤグリップ部よりも前方に配置されるフロントグリップ部と、
前記リヤグリップ部の下端部及び前記フロントグリップ部の下端部に接続されるバッテリ保持部と、を有する、
インパクト工具。
【請求項４】
前後方向に延びるグリップ部と、
前記グリップ部に接続されるハウジングと、
前記ハウジングに収容されるモータと、
前記モータにより回転されるハンマと、
前記ハンマにより回転方向に打撃され、上下方向に延びるアンビルと、
前記ハンマを収容するハンマケースと、
前記アンビルの回転を検出する第１センサと、
前記ハンマの移動を検出する第２センサと、
前記第１センサ及び第２センサの検出データに基づいて、締め付けトルクを制御するコントローラと、を備える、
インパクト工具。
【請求項５】
ハウジングと、
前記ハウジングに収容されるモータと、
前記モータにより回転されるハンマと、
前記ハンマにより回転方向に打撃されるアンビルと、
前記ハンマを収容するハンマケースと、
前記アンビルの回転を検出する第１センサと、
前記ハンマの移動を検出する第２センサと、
前記第１センサ及び第２センサの検出データに基づいて、締め付けトルクを制御するコントローラと、を備え、
前記ハウジングは、
前記モータを収容するモータ収容部と、
前記モータ収容部の後方に配置されるリヤグリップ部と、
前記リヤグリップ部の上部と前記モータ収容部とを繋ぐアッパグリップ部と、
前記リヤグリップ部の下端部に接続されるバッテリ保持部と、を有する、
インパクト工具。
【請求項６】
前記第１センサは、第１回路基板に実装され、
前記第２センサは、第２回路基板に実装され、
前記第１回路基板と前記コントローラとを接続する第１リード線と、
前記第２回路基板と前記コントローラとを接続する第２リード線と、を備える、
請求項１から請求項５のいずれか一項に記載のインパクト工具。
【請求項７】
前記第１回路基板及び前記第２回路基板のそれぞれは、前記ハンマケースの内側に配置され、
前記ハンマケースは、前記第１リード線及び前記第２リード線が通る孔を有する、
請求項６に記載のインパクト工具。
【請求項８】
前記アンビルは、アンビルシャフト部と、アンビル突起部と、を有し、
前記第１回路基板は、前記アンビルシャフト部の周囲の少なくとも一部に配置され、
前記第１センサは、前記アンビル突起部に対向する位置に配置される、
請求項６に記載のインパクト工具。
【請求項９】
前記第２回路基板は、前記ハンマの外面に対向する板状であり、
前記第２センサは、前記ハンマの外面に対向する位置に配置される、
請求項６に記載のインパクト工具。

発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、インパクト工具に関する。
続きを表示（約 3,900 文字）【背景技術】
【０００２】
構造物等の締結に使用されるボルトは、所定のトルクの幅で締め付けられる場合がある。例えば、特許文献１が知られている。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２０２３／０３０２６１１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら従来技術では、Ｔ型ハンドルタイプのインパクトレンチについて、所定のトルクの幅で締め付けられていた。インパクト工具には色々な形態があり、それらに対して、所定のトルクで締め付けることについては一切、考慮されていない状況にある。
【０００５】
本明細書で開示する技術は、様々な形態のインパクト工具において、所定のトルクの幅で締め付けることができるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
本明細書は、インパクト工具を開示する。インパクト工具は、ハウジングと、ハウジングに収容されるモータと、モータにより回転されるハンマと、ハンマにより回転方向に打撃されるアンビルと、ハンマを収容するハンマケースと、アンビルの回転を検出する第１センサと、ハンマの移動を検出する第２センサと、第１センサ及び第２センサの検出データに基づいて、締め付けトルクを制御するコントローラと、を備える。アンビルは、先端工具が挿入されるビット孔を有する。
【発明の効果】
【０００７】
上記の構成によれば、様々な形態のインパクト工具において、所定のトルクの幅で締め付けることができる。
【図面の簡単な説明】
【０００８】
図１は、第１実施形態に係るインパクト工具を示す側面図である。

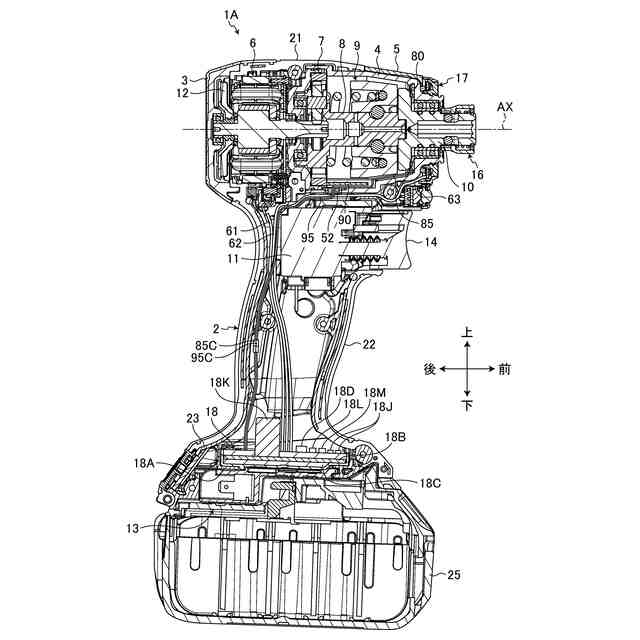

図２は、第１実施形態に係るインパクト工具を示す断面図である。
図３は、第１実施形態に係るインパクト工具の上部を示す縦断面図である。
図４は、第１実施形態に係るインパクト工具の上部を示す斜視断面図である。
図５は、第１実施形態に係る工具保持機構を示す縦断面図である。

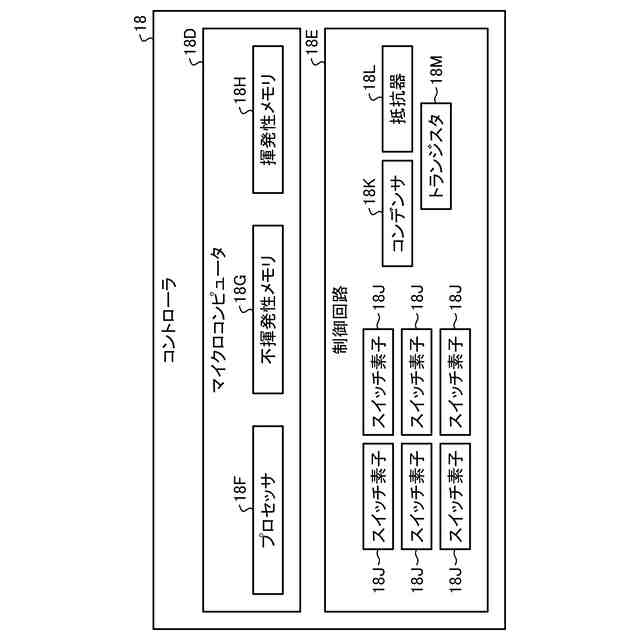

図６は、第１実施形態に係るコントローラを示すブロック図である。
図７は、第１実施形態に係るインパクト工具の上部を示す断面図である。
図８は、第１実施形態に係るインパクト工具の上部を示す断面図である。
図９は、第１実施形態に係るインパクト工具の上部を示す断面図である。
図１０は、第１実施形態に係るアンビル及び第１センサ基板を示す後方からの斜視図である。
図１１は、第１実施形態に係るアンビル及び第１センサ基板を示す前方からの斜視図である。
図１２は、第１実施形態に係る第１センサ基板を示す後方からの斜視図である。
図１３は、第１実施形態に係るアンビルの動作を示す後方からの斜視図である。
図１４は、第１実施形態に係るアンビルの動作を示す後方からの斜視図である。
図１５は、第１実施形態に係るハンマ及び第２センサ基板を示す後方からの斜視図である。
図１６は、第１実施形態に係るハンマ及び第２センサ基板を示す前方からの斜視図である。
図１７は、第１実施形態に係る第２センサ基板を示す前方からの斜視図である。
図１８は、第１実施形態に係るハンマの動作を示す後方からの斜視図である。
図１９は、第１実施形態に係るハンマの動作を示す後方からの斜視図である。
図２０は、第１実施形態に係るハンマケース４を示す下方からの斜視図である。
図２１は、第２実施形態に係るインパクト工具を示す側面図である。
図２２は、第２実施形態に係るインパクト工具を示す断面図である。
図２３は、第２実施形態に係るインパクト工具の上部を示す縦断面図である。
図２４は、第２実施形態に係るインパクト工具の上部を示す斜視断面図である。
図２５は、第２実施形態に係るアンビル及び第１センサ基板を示す後方からの斜視図である。
図２６は、第２実施形態に係るアンビル及び第１センサ基板を示す前方からの斜視図である。
図２７は、第２実施形態に係る第１センサ基板を示す後方からの斜視図である。
図２８は、第２実施形態に係るハンマ及び第２センサ基板を示す後方からの斜視図である。
図２９は、第２実施形態に係るハンマ及び第２センサ基板を示す前方からの斜視図である。
図３０は、第２実施形態に係る第２センサ基板を示す前方からの斜視図である。
図３１は、第２実施形態に係るハンマケースを示す下方からの斜視図である。
図３２は、第３実施形態に係るインパクト工具を示す側面図である。
図３３は、第３実施形態に係るインパクト工具を示す断面図である。
図３４は、第３実施形態に係るインパクト工具の上部を示す縦断面図である。
図３５は、第３実施形態に係るインパクト工具の上部を示す斜視断面図である。
図３６は、第３実施形態に係るアンビル及び第１センサ基板を示す後方からの斜視図である。
図３７は、第３実施形態に係るアンビル及び第１センサ基板を示す前方からの斜視図である。
図３８は、第３実施形態に係る第１センサ基板を示す後方からの斜視図である。
図３９は、第３実施形態に係るハンマ及び第２センサ基板を示す後方からの斜視図である。
図４０は、第３実施形態に係るハンマ及び第２センサ基板を示す前方からの斜視図である。
図４１は、第３実施形態に係る第２センサ基板を示す前方からの斜視図である。
図４２は、第３実施形態に係るハンマケースを示す下方からの斜視図である。
図４３は、第４実施形態に係るインパクト工具を示す側面図である。
図４４は、第４実施形態に係るインパクト工具を示す断面図である。
図４５は、第４実施形態に係るインパクト工具の前部を示す縦断面図である。
図４６は、第４実施形態に係るインパクト工具の前部を示す斜視断面図である。
図４７は、第４実施形態に係るアンビル及び第１センサ基板を示す後方からの斜視図である。
図４８は、第４実施形態に係るアンビル及び第１センサ基板を示す前方からの斜視図である。
図４９は、第４実施形態に係る第１センサ基板を示す後方からの斜視図である。
図５０は、第４実施形態に係るハンマ及び第２センサ基板を示す後方からの斜視図である。
図５１は、第４実施形態に係るハンマ及び第２センサ基板を示す前方からの斜視図である。
図５２は、第４実施形態に係る第２センサ基板を示す前方からの斜視図である。
図５３は、第３実施形態に係るハンマケースを示す下方からの斜視図である。
図５４は、第５実施形態に係るインパクト工具を示す側面図である。
図５５は、第５実施形態に係るインパクト工具を示す断面図である。
図５６は、第５実施形態に係るインパクト工具の前部を示す縦断面図である。
図５７は、第５実施形態に係るインパクト工具の前部を示す斜視断面図である。
図５８は、第５実施形態に係るアンビル及び第１センサ基板を示す後方からの斜視図である。
図５９は、第５実施形態に係るアンビル及び第１センサ基板を示す前方からの斜視図である。
図６０は、第５実施形態に係る第１センサ基板を示す後方からの斜視図である。
図６１は、第５実施形態に係るハンマ及び第２センサ基板を示す後方からの斜視図である。
図６２は、第５実施形態に係るハンマ及び第２センサ基板を示す前方からの斜視図である。
図６３は、第５実施形態に係る第２センサ基板を示す前方からの斜視図である。
図６４は、第５実施形態に係るハンマケースを示す下方からの斜視図である。
図６５は、第６実施形態に係るインパクト工具を示す断面図である。
図６６は、第７実施形態に係るインパクト工具を示す断面図である。
図６７は、第８実施形態に係るインパクト工具を示す断面図である。
図６８は、第９実施形態に係るインパクト工具を示す断面図である。
図６９は、第１０実施形態に係るインパクト工具を示す断面図である。
図７０は、第１１実施形態に係るインパクト工具を示す断面図である。
図７１は、第１２実施形態に係る第１センサ基板を示す斜視図である。
【発明を実施するための形態】
【０００９】
以下、実施形態について図面を参照しながら説明する。実施形態においては、左、右、前、後、上、及び下の用語を用いて各部の位置関係について説明する。これらの用語は、インパクト工具の中心を基準とした相対位置又は方向を示す。
【００１０】
［第１実施形態］
図１は、実施形態に係るインパクト工具１Ａを示す側面図である。図２は、実施形態に係るインパクト工具１Ａを示す断面図である。図３は、実施形態に係るインパクト工具１Ａの上部を示す縦断面図である。図４は、実施形態に係るインパクト工具１Ａの上部を示す斜視断面図である。
（【００１１】以降は省略されています）
