公開番号2025139055
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024037778
出願日2024-03-12
発明の名称巻線装置
出願人株式会社ミツバ
代理人個人,個人,個人
主分類H02K 15/04 20250101AFI20250918BHJP(電力の発電,変換,配電)
要約【課題】線材の成形を行う成形部から巻線対象に至るまでのパスラインの距離を短くした巻線装置を提供する。

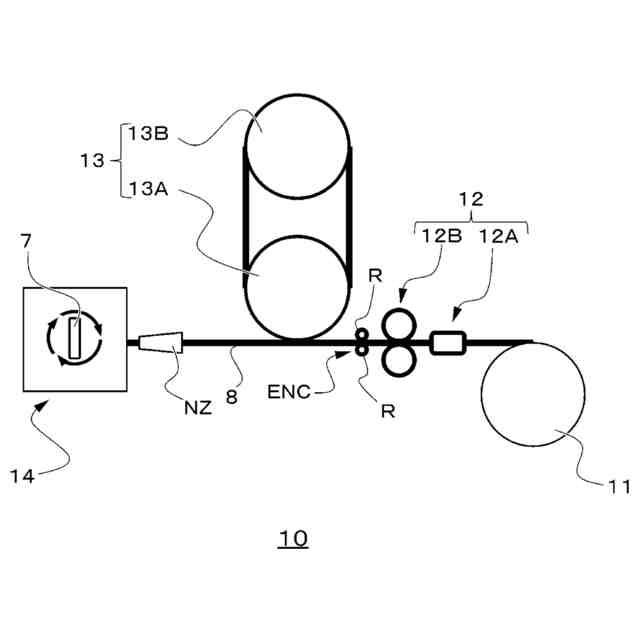

【解決手段】本発明の巻線装置10は、丸形状の線材を供給する線材供給部11と、線材供給部11の下流側に設けられ、線材の形状を平角形状に成形する成形部12と、成形部12の下流側に設けられ、巻装時のテンションを制御するテンション調整部13と、テンション調整部13の下流側に設けられ、巻装対象に線材を巻装する巻線部14と、を備え、成形部12は、巻装対象の始終端に対応する線材の部分には成形を行わず、巻装対象に巻装する部分に対応する線材に対して成形を行い、テンション調整部13は、テンションローラと、テンションローラを回転させるモータと、を備え、テンションローラが、線材との間での滑りなく、成形部12から線材を引出すグリップ力を有する。
【選択図】図3
特許請求の範囲【請求項１】
巻装対象に線材を巻装する巻線装置であって、
前記巻線装置は、
丸形状の前記線材を供給する線材供給部と、
前記線材供給部の下流側に設けられ、前記線材の形状を平角形状に成形する成形部と、
前記成形部の下流側に設けられ、巻装時のテンションを制御するテンション調整部と、
前記テンション調整部の下流側に設けられ、前記巻装対象に前記線材を巻装する巻線部と、を備え、
前記成形部は、前記巻装対象の始終端に対応する前記線材の部分には成形を行わず、前記巻装対象に前記巻装する部分に対応する前記線材に対して成形を行い、

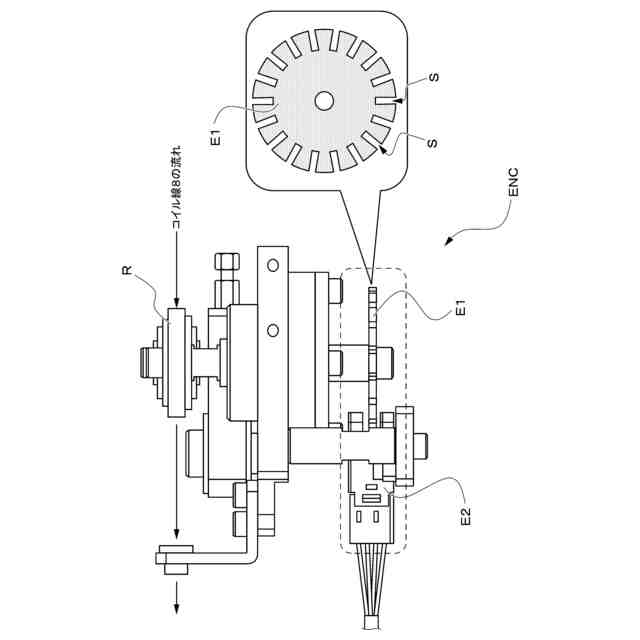

前記テンション調整部は、
テンションローラと、
前記テンションローラを回転させるモータと、を備え、
前記テンションローラが、前記線材との間での滑りなく、前記成形部から前記線材を引出すグリップ力を有することを特徴とする巻線装置。
続きを表示（約 160 文字）【請求項２】
前記テンションローラの直径を大きくすることで前記グリップ力を得ることを特徴とする請求項１に記載の巻線装置。
【請求項３】
前記テンションローラの少なくとも前記線材と接触する部分に摩擦力の高い材質を用いて、前記グリップ力を得ることを特徴とする請求項１又は請求項２に記載の巻線装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、巻線装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
平角線成形装置によって丸素線から平角線を成形し、成形された平角線を分割コアのティース部に巻装する場合、巻線の断面形状を変化させる際に巻線に傷が生じてしまう可能性がある。
【０００３】
そこで、特許文献１では、巻線の断面形状を途中で変形させてから巻装対象に対して巻装する場合であっても、巻線の傷に起因する製品の品質低下を抑えることが可能な巻線装置を提供することを目的とした開示が行われている。
【０００４】
具体的には、線材供給源からの巻線を巻装対象側へ供給して巻装対象に巻装する巻線装置であって、線材供給源の下流側に配置され、巻線の断面形状を変化させる巻線変形部と、巻線変形部の下流側に配置され、巻線の傷を検出する傷検出部と、を備えることを特徴とする巻線装置が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－１３２６２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】

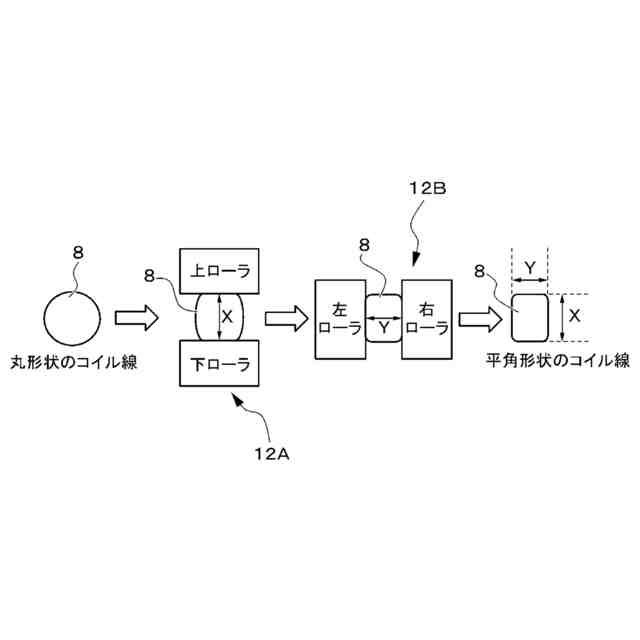

ところで、特許文献１では、巻線変形部としての平角成形機が、線材に対して上下方向に設けられた一対の成形ローラと、線材に対して左右方向に設けられた成形ローラを長手方向に並べて配置した構成になっており、それによって断面丸形状の線材を平角形状に成形している。
【０００７】
そして、平角成形機では、コイル用の金属の線材が変形しなければ進めない間隔に配置された一対のローラの間を通過することになるので、平角成形機から線材を引出すためには、大きな引出力が必要である。
このため、現実の装置では、平角成形機が、成形ローラの下流側近傍に線材を引出す引出ローラを有している。
【０００８】

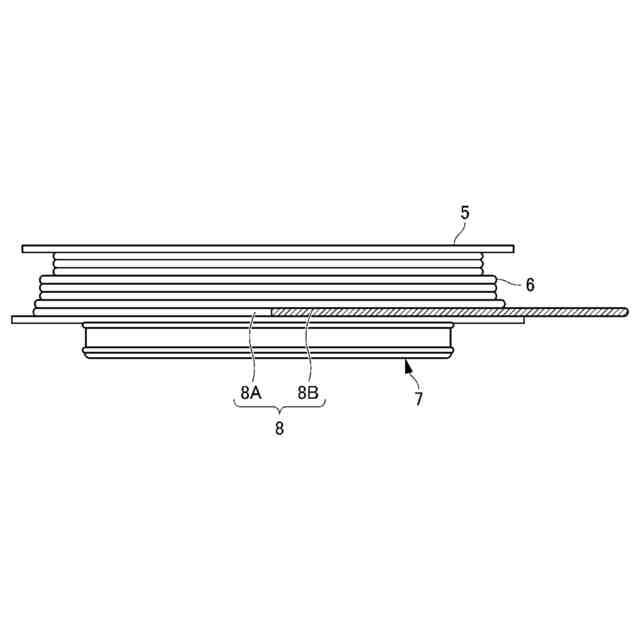

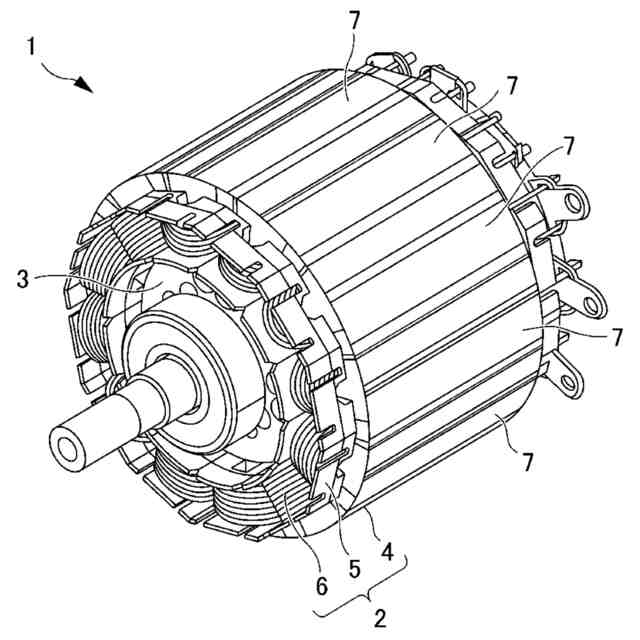

一方、分割ステータコアのような巻装対象では、巻装されるコイル線の両端（始終端ともいう）は接続のためのリード部分となる。
このため、巻装対象に巻装された線材の始終端は、その巻装後に行う接続作業が行いやすい丸形状のままの方がよい。
【０００９】
そして、そのような丸形状のままの始終端を形成しようとすると、始終端に当たる線材部分に対しては、成形ローラでの成形を行わないようにし、それに続く、巻装対象に巻装する部分について、成形ローラでの成形を行うことになる。
【００１０】
具体的には、初めの始端となる短い長さ部分は丸形状の線材のままとし、続いて、巻装される平角形状が成形され、始端の丸形状の線材は巻装対象に巻き付けず、平角形状の部分を巻き付けていく。
（【００１１】以降は省略されています）
