公開番号2025136326
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034806
出願日2024-03-07
発明の名称蓋の取付構造
出願人株式会社FTS,トヨタ自動車九州株式会社
代理人個人,個人
主分類B60K 15/05 20060101AFI20250911BHJP(車両一般)
要約【課題】全開時の蓋のバタ付き、異音の発生を防止し、且つコストアップを抑えた蓋の取付構造を提供する。
【解決手段】給油口又は充電口等には、給油口又は充電口等のための開口部34が形成されたボックス本体部31と、ボックス本体部31に連結し、蓋取付部材20のアーム22
を収納するアーム収納部37を有するボックス30が取付けられ、アーム収納部37に形成されたアーム収納部側係合部とアーム22に形成されたアーム側係合部が係合してアーム22を回動可能にすると共に、アーム22のバネ取付部24に取付けられたバネ40がアーム収納部37に形成されたバネ係合部36と係合する蓋の取付構造であって、バネ係合部36は、複数箇所形成されている。

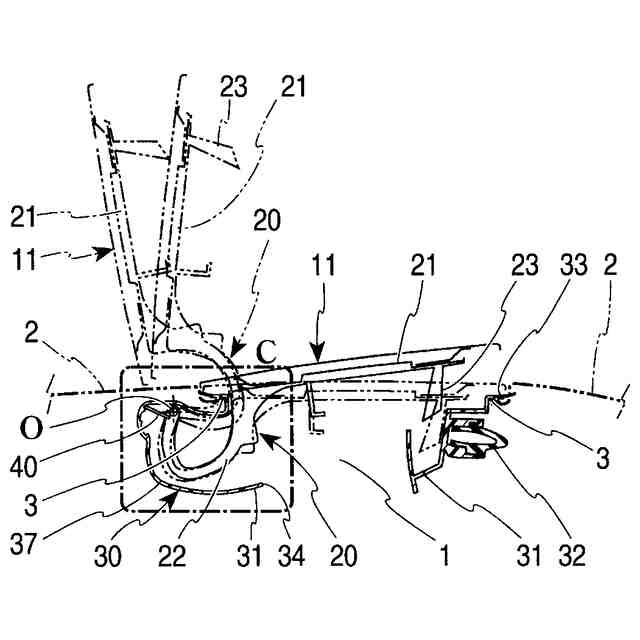

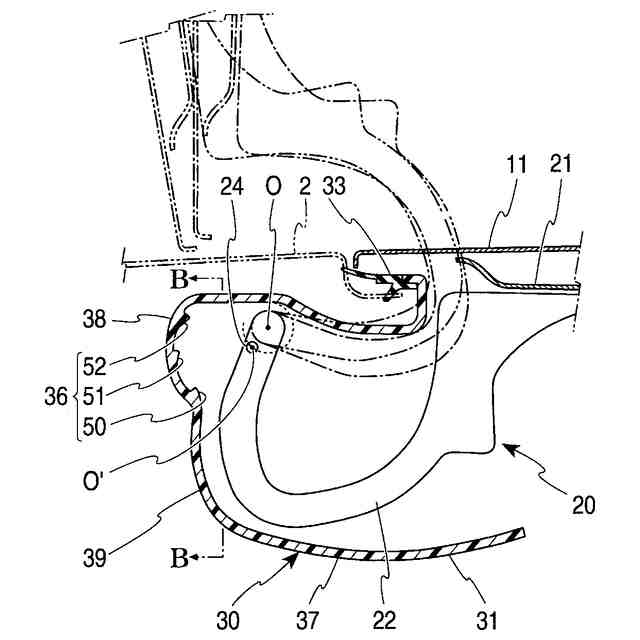

【選択図】図3
特許請求の範囲【請求項１】
車体の給油口又は充電口等を塞ぐ蓋には、前記蓋を取付ける蓋取付部と、前記蓋取付部から湾曲して延設されるアームを有する蓋取付部材が取付けられ、又は、一体化され、前記給油口又は充電口等には、前記給油口又は充電口等のための開口部が形成されたボックス本体部と、前記ボックス本体部に連結し、前記蓋取付部材の前記アームを収納するアーム収納部を有するボックスが取付けられ、前記アーム収納部に形成されたアーム収納部側係合部と前記アームに形成されたアーム側係合部が係合して前記アームを回動可能にすると共に、前記アームのバネ取付部に取付けられたバネが前記アーム収納部に形成されたバネ係合部と係合する蓋の取付構造であって、
前記バネ係合部は、複数箇所形成されていることを特徴とする蓋の取付け構造。
続きを表示（約 87 文字）【請求項２】
前記バネ係合部は、前記蓋の全閉時における前記アームに形成された前記バネ取付部を中心とする円弧上に形成されている請求項１に記載の蓋の取付け構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、自動車等車両の車体に取付けられ、車体の給油口、充電口等を塞ぎ、開閉可能な蓋を有する蓋の取付構造であり、特に、車体側とのロックが解除された時に、途中で停止することなく全開の位置まで移動することが可能な蓋に有用なものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
自動車用燃料タンクにガソリン等の燃料や水素を給油又は充填する場合には、車体に設けられた給油口又は充填口を塞ぐ給油口蓋、充填口蓋（リッドともいう）を開き、燃料キャップを外して給油口から燃料を給油する、又は、充填ポートに充填プラグを差し込んで水素を充填する。又、電気自動車やＰＨＶ（プラグインハイブリッド車）に電気を充電する場合には、充電蓋を開き、急速充電ポート又は普通充電ポートに充電コネクタを差し込んで充電する。
【０００３】

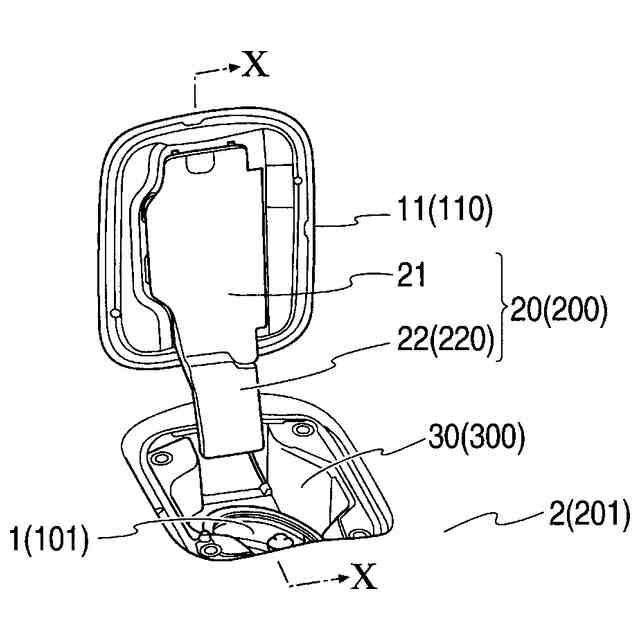

例えば、自動車用燃料タンクに燃料を給油する場合には、図１に示すように、車体２０１に設けられた給油口１０１を塞ぐ蓋（給油口蓋）１１０を開いて、給油口１０１から燃料を給油する。蓋１１０の裏面には蓋取付部材２００が取付けられている。蓋取付部材２００は、蓋１１０を開閉可能にする大きく湾曲したアーム２２０を有し、ボックス（給油口ボックス）３００に取付けられている。
【０００４】

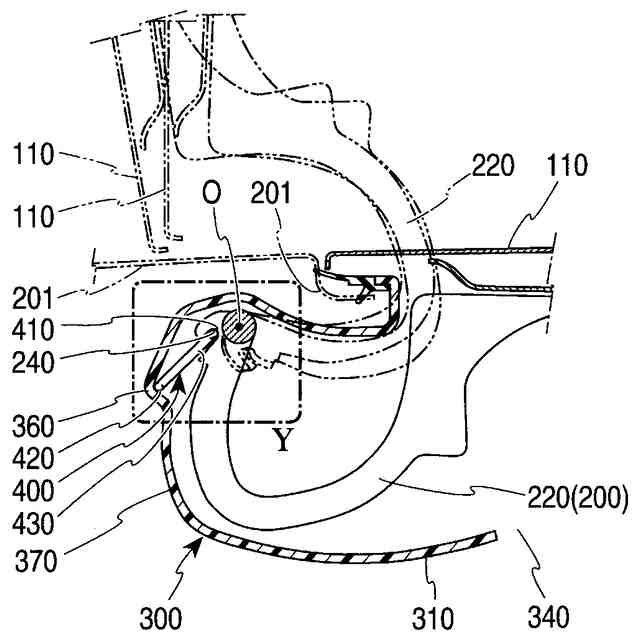

図９は、蓋１１０の取付構造の１例の断面図である。ボックス３００は、給油口１０１に対応する開口部３４０を有し、車体に取付けられるボックス本体部３１０と、蓋取付部材２００のアーム２２０を回動自在に収納するアーム収納部３７０から構成されている。
【０００５】
アーム２２０は、アーム収納部３７０に回動可能に取付けられている。図９の記号Ｏは、アームの回動中心である。アーム２２０には、アーム収納部３７０のバネ係合部３６０と係合するバネ４００が取付けられている。
【０００６】

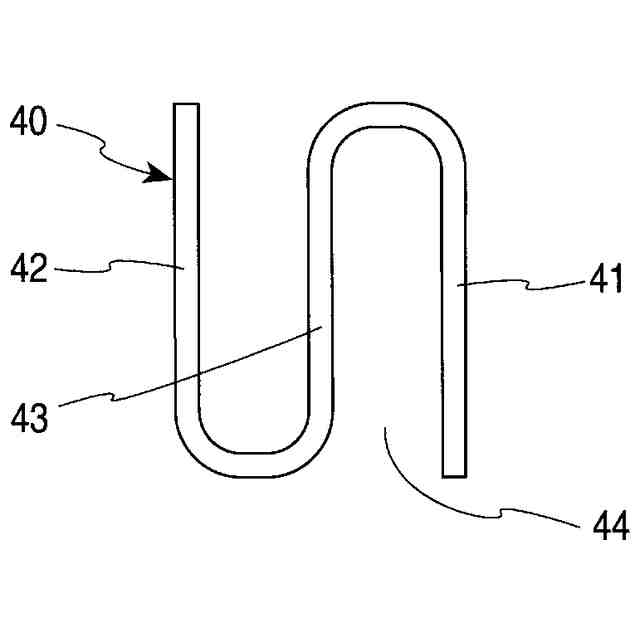

バネ４００は、図示しないが、略己字形状であり、アーム２２０のバネ取付部２４０に取付けられるアーム側部４１０と、ボックス３００のアーム収納部３７０のバネ係合部３６０に係合して保持されるアーム収納部側部４２０と、アーム側部４１０とアーム収納部側部４２０との間に存在するバネ本体部４３０を有している。又、バネ４００のアーム側部４１０に連結し、車体２０１側とのロックが解除された時に、蓋１１０を車体２０１面から少し浮き上がらせるポップアップのためのバネ突出部４４０が形成されている。
【０００７】
蓋１１０を閉じた時（全閉時）には、バネ４００のアーム側部４１０とアーム収納部側部４２０の間の距離が狭まるようにバネ本体部４３０が撓み、又、バネ突出部４４０は、アーム収納部３７０の内壁に当接してバネ本体部４３０側に撓み、いずれも元の形状に戻る方向に付勢されている。その結果、給油時等において、蓋１１０と車体２０１側（ボックス３００）とのロックが解除されると、バネ突出部４４０とバネ本体部４３０の付勢力によって、アーム２２０が蓋１１０を開く方向に回動する（例えば、特許文献１）。
【０００８】
なお、特許文献１では、このアーム２２０の回動により、蓋１１０の先端が、車体２０１の面から若干浮き上がり、その後、浮き上がった蓋１１０の先端を手で持ち上げて、蓋１１０を全開させる旨が記載されているが、バネ突出部４４０の付勢力が開放された時に、バネ４００のアーム側部４１０の位置がバネ係合部３６０とアーム２２０の回動中心Ｏを結んだ線よりボックス本体部３１０側となり、又、バネ本体部４３０の付勢力を大きくすれば、蓋１１０と車体側とのロックが解除された時に、蓋１１０を途中で停止することなく全開の位置まで移動させることができるので、手動で蓋を全開にする必要がなくなる。
【先行技術文献】
【特許文献】
【０００９】
特開２０１９－８５０８６号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
図１０は、図９のＹ領域を拡大した図である。図１０において、実線は、蓋１１０と車体２０１側（ボックス３００）とのロックが解除され、バネ突出部４４０の付勢力が開放された状態を示す。又、二点鎖線は、バネ本体部４３０の付勢力によって、アーム２２０が実線から回動し、蓋１１０が開いている途中の状態を示している。図１０において、円弧形状の一点鎖線は、アーム２２０が回動する時のバネ４００のアーム側部４１０の中心軌跡を示す。なお、バネ４００のバネ突出部４４０の記載は省略した。
（【００１１】以降は省略されています）
