公開番号2025136268
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034634
出願日2024-03-07
発明の名称軸受装置
出願人NTN株式会社
代理人個人,個人,個人,個人,個人
主分類F16C 25/08 20060101AFI20250911BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】寸法合わせ加工を行うことなく予圧調整が可能な軸受装置を提供する。

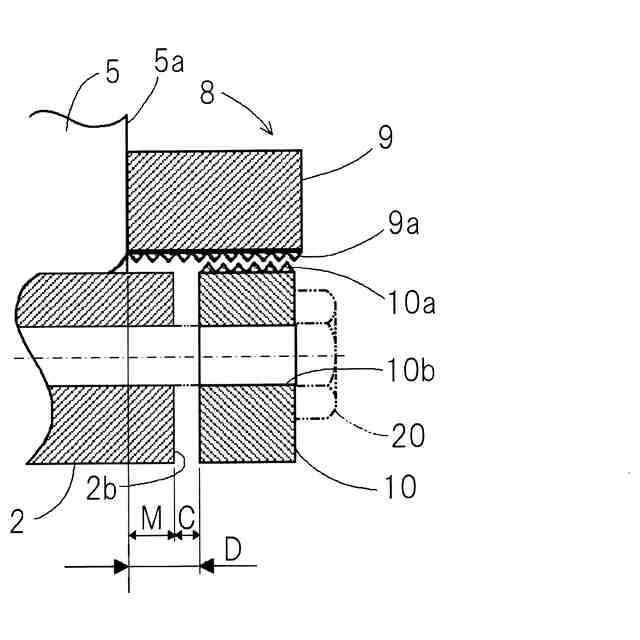

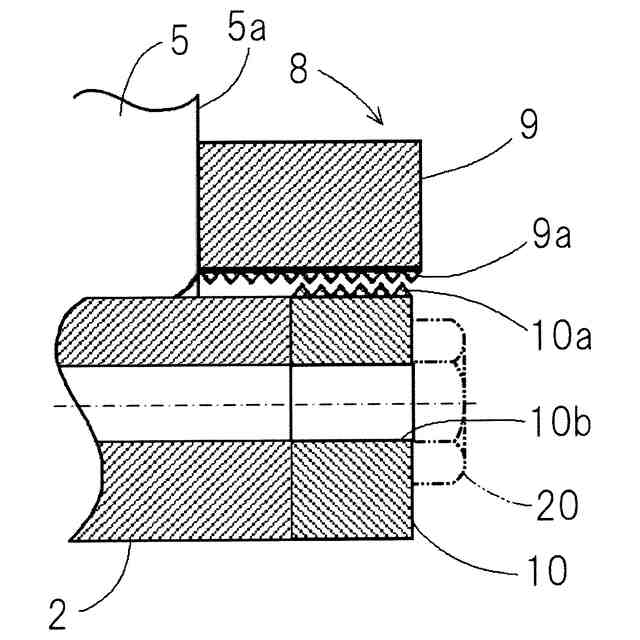

【解決手段】この軸受装置(1)は、軸受(4)と、前記軸受(4)の内輪(5)と接触して軸方向の一方側へ予圧を付与する押さえ部材(8)とを備えている。前記押さえ部材(8)は、軸体(2)に固定される固定部(10)と調整部(9)とを有し、前記調整部(9)と前記固定部(10)は、前記調整部(9)の内径面および前記固定部(10)の外径面に形成されたねじ部(9a,10a)により連結され、前記調整部(9)と前記固定部(10)とのねじ回転により軸方向の段差(D)が調整可能である。
【選択図】図4A
特許請求の範囲【請求項１】
軸体を支持する軸受装置であって、
軸受と、
前記軸受の内輪と接触して軸方向の一方側へ予圧を付与する押さえ部材とを備え、
前記押さえ部材は、
前記軸体に固定される固定部と調整部とを有し、
前記調整部と前記固定部は、前記調整部の内径面および前記固定部の外径面に形成されたねじ部により連結され、
前記調整部と前記固定部とのねじ回転により軸方向の段差が調整可能である、
軸受装置。
続きを表示（約 410 文字）【請求項２】
請求項１に記載の軸受装置において、前記軸体と前記押さえ部材の熱膨張係数が１０～１５×１０
-6
／℃である軸受装置。
【請求項３】
請求項１または２に記載の軸受装置において、前記押さえ部材の材料が機械構造用炭素鋼である軸受装置。
【請求項４】
請求項１または２に記載の軸受装置において、前記調整部および前記固定部の前記ねじ部のねじが細目ねじである軸受装置。
【請求項５】

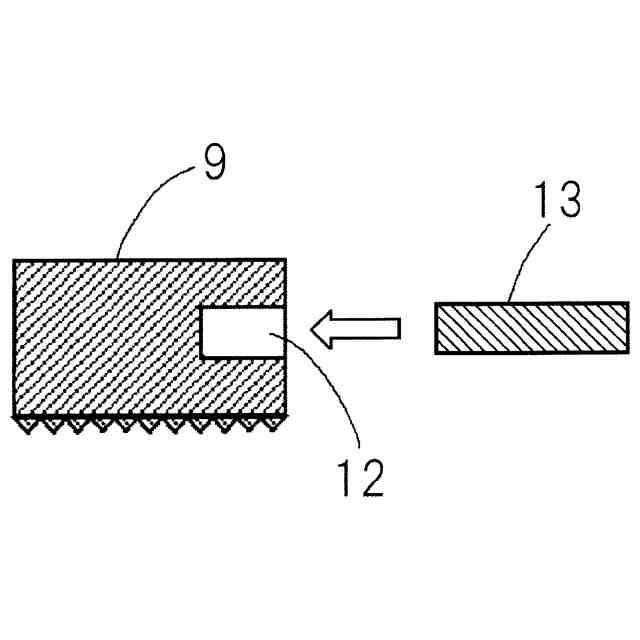

請求項１または２に記載の軸受装置において、前記調整部の端面または外径面に回転治具を挿入するための穴が形成されている軸受装置。
【請求項６】

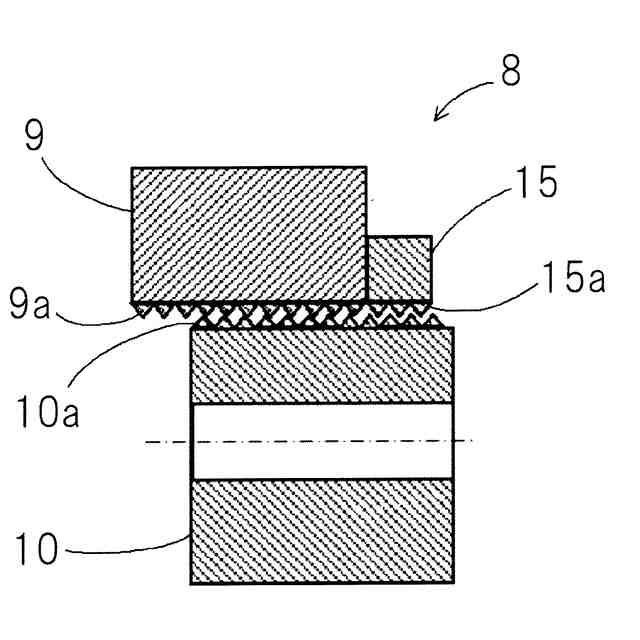

請求項１または２に記載の軸受装置において、前記押さえ部材が前記固定部の前記ねじ部に螺合されて前記調整部の軸方向位置を固定する位置止め部材を有し、前記位置止め部材の内径面にねじ部が形成されている軸受装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、寸法合わせ加工を行うことなく予圧調整が可能な押さえ部材を備える軸受装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
軸受装置全体の剛性を高める方法として、軸受に軸方向の予圧を付与する方法が一般的に行われている。軸受に予圧を与える手段として、軸体に固定される内輪押さえ蓋を設ける方法がある（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
欧州特許第２７１０２７１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】

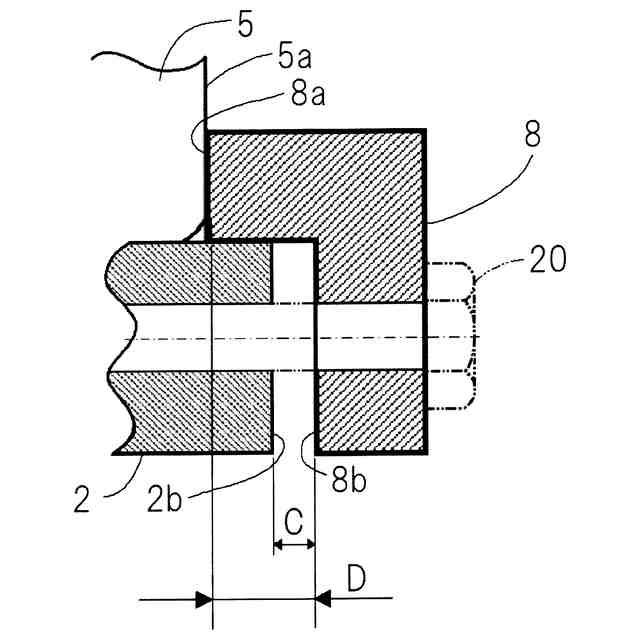

特許文献１では、蓋の押し込み量で予圧の大きさを制御するため、同じ機種の組立品に蓋を設ける場合、蓋の押し込み量を同じにする必要がある。しかしながら、組立品の各部品の寸法精度や組立精度にばらつきがあるため、組立中の関連寸法を測定し、その測定結果に合わせて蓋の寸法合わせ加工を行わなければならない。蓋の寸法合わせ加工中は、組立待機状態となるため、組み立て効率が低下するという問題があった。
【０００５】
本発明は、上記課題を解決するためになされたものであって、寸法合わせ加工を行うことなく予圧調整が可能な押さえ蓋と呼ばれる押さえ部材を備えることで、組立中の待機時間を大幅に削減できる軸受装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係る軸受装置は、軸体を支持する軸受装置であって、軸受と、前記軸受の内輪と接触して軸方向の一方側へ予圧を付与する押さえ部材とを備え、前記押さえ部材は、前記軸体に固定される固定部と調整部とを有し、前記調整部と前記固定部は、前記調整部の内径面および前記固定部の外径面に形成されたねじ部により連結され、前記調整部と前記固定部とのねじ回転により軸方向の段差が調整可能である。ここで、前記段差とは、押さえ部材における内輪への当接面と、軸体への当接面との間の軸方向寸法をいう。
【０００７】
この構成によれば、寸法合わせ加工を行うことなく、調整部の内径面および固定部の外径面に形成されたねじ部のねじ回転により軸方向の段差を調整することで前記押さえ部材の押し込み量を調整することができるので、組立中の待機時間を大幅に削減できる。
【０００８】
本発明の軸受装置において、前記軸体と前記押さえ部材の熱膨張係数が１０～１５×１０
-6
／℃であっても良い。
【０００９】
この構成によれば、軸受装置の温度上の稼働条件変化に伴って必要以上に予圧が増大したり、あるいは予圧が低下し過ぎたりすることを防止することができる。すなわち、軸受予圧を適正に維持することができる。
【００１０】
本発明の軸受装置において、前記押さえ部材の材料が機械構造用炭素鋼であっても良い。
（【００１１】以降は省略されています）
