公開番号2025165108
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024068989
出願日2024-04-22
発明の名称ボールねじ
出願人NTN株式会社
代理人個人,個人,個人
主分類F16H 25/22 20060101AFI20251027BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】エンドキャップ式のボールねじにおいて、エンドキャップ等の循環部材の耐久性を維持しながら、騒音や振動を抑制する。

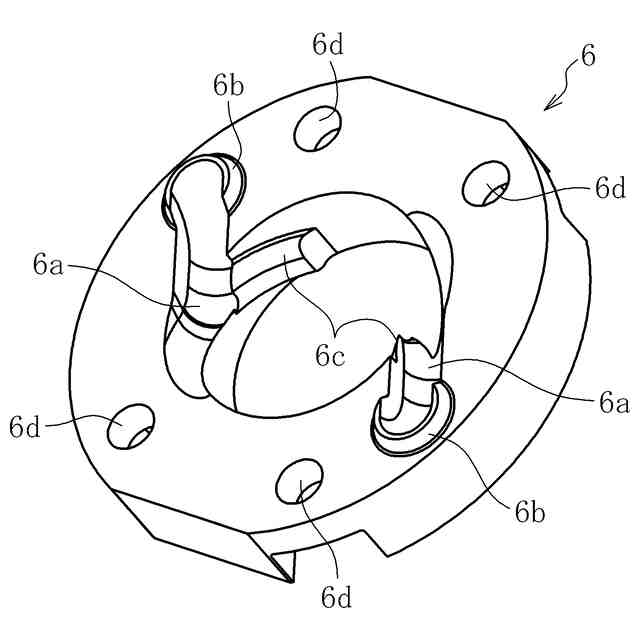

【解決手段】主通路11と接続路13との境界に形成される段差、及び、戻し通路12と接続路13との境界に形成される段差のうちの少なくとも一方を弾性的に吸収する弾性部材8を設ける。例えば、エンドキャップ6を、弾性部材8を介してナット本体5に取り付け、弾性部材8が弾性変形することで、エンドキャップ6とナット本体5との軸方向と直交する方向の相対移動が許容される構成とする。
【選択図】図1
特許請求の範囲【請求項１】
内周面に雌ねじ溝が形成されたナット本体、及び、前記ナット本体の軸方向端部に取り付けられた循環部材を含むナットと、
前記ナットの内周に挿入され、外周面に雄ねじ溝が形成されたねじ軸と、
前記ナット本体の前記雌ねじ溝と前記ねじ軸の前記雄ねじ溝とで形成される主通路と、
前記主通路の外径側に設けられ、前記ナット本体の軸方向両端を連通する戻し通路と、
前記循環部材に設けられた溝部により形成され、前記主通路と前記戻し通路を接続する接続路と、
前記主通路、前記戻し通路、及び前記接続路に配された複数のボールとを有するボールねじにおいて、
前記主通路と前記接続路との境界に形成される段差、及び、前記戻し通路と前記接続路との境界に形成される段差のうちの少なくとも一方を弾性的に吸収する弾性部材を有するボールねじ。
続きを表示（約 380 文字）【請求項２】

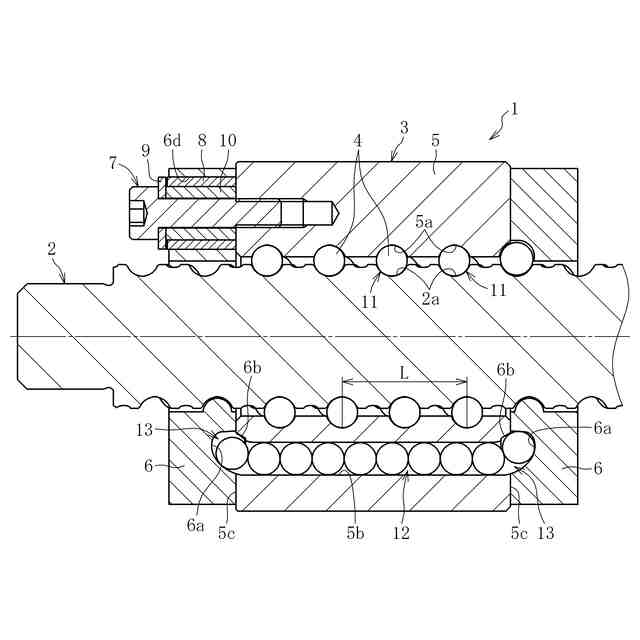

前記循環部材が前記弾性部材を介して前記ナット本体に取り付けられ、
前記弾性部材が弾性変形することで、前記循環部材と前記ナット本体との軸方向と直交する方向の相対移動が許容される請求項１に記載のボールねじ。
【請求項３】

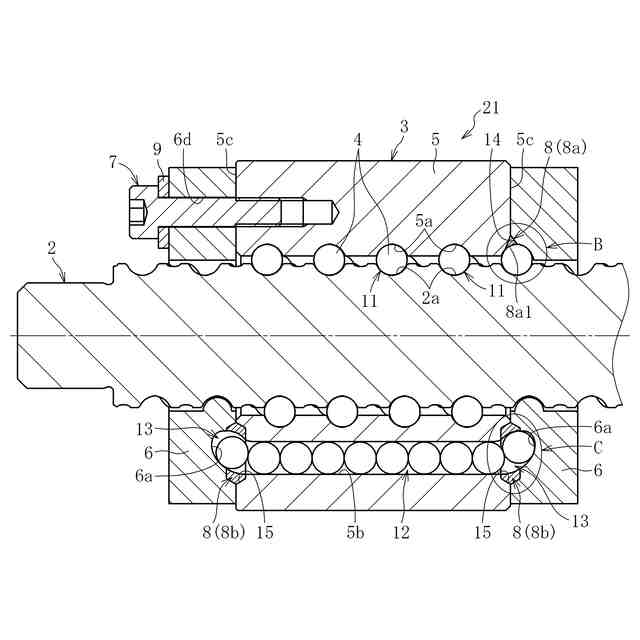

前記主通路と前記接続路との境界、及び、前記戻し通路と前記接続路との境界のうちの少なくとも一方に前記弾性部材が配された請求項１に記載のボールねじ。
【請求項４】

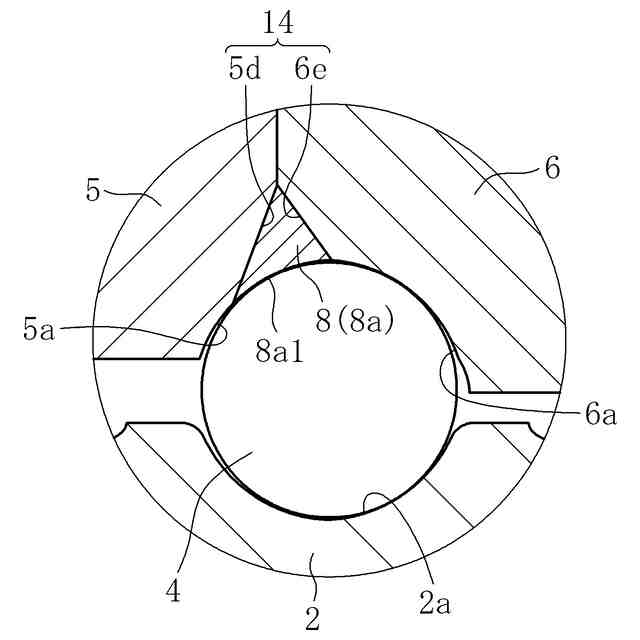

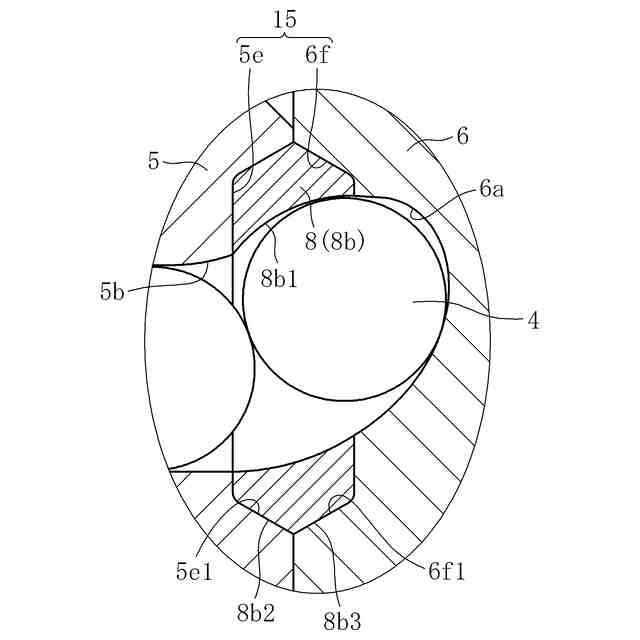

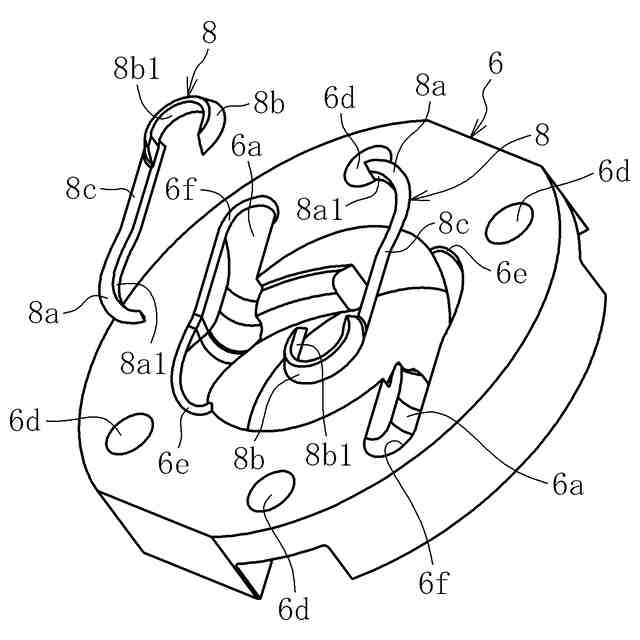

前記弾性部材が、前記主通路と前記接続路との境界に配される第１緩衝部と、前記戻し通路と前記接続路との境界に配される第２緩衝部とを一体に有する請求項３に記載のボールねじ。
【請求項５】
前記弾性部材が、前記循環部材と前記ナット本体との間に挟持固定される平板部を一体に有する請求項３又は４に記載のボールねじ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ボールねじに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ボールねじは、産業機械や車両等に搭載され、回転運動を直線運動に変換する運動変換機構として用いられる。ボールねじは、内周に雌ねじ溝が形成されたナットと、外周に雄ねじ溝が形成されたねじ軸と、雌ねじ溝と雄ねじ溝との間に配された多数のボールとを有する。電動モータ等の駆動源によりナット及びねじ軸の一方を回転させると、ボールを介してナット及びねじ軸の他方が軸方向に直動する。
【０００３】
ボールねじには、雌ねじ溝と雄ねじ溝とで形成された主通路の終点まで達したボールを始点に戻すためのボール循環機構が設けられる。例えば、ナット本体の軸方向両端に取り付けた一対のエンドキャップでボール循環機構を形成した、いわゆるエンドキャップ式のボールねじが知られている（例えば、下記の特許文献１参照）。具体的には、ねじ軸の雄ねじ溝とナットの雌ねじ溝とで形成される主通路と、ナット本体を軸方向に貫通する戻し通路と、各エンドキャップの溝部とこれに対向するナット本体の端面とで形成された接続路とで、ボールの循環経路が構成される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－２２４６６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

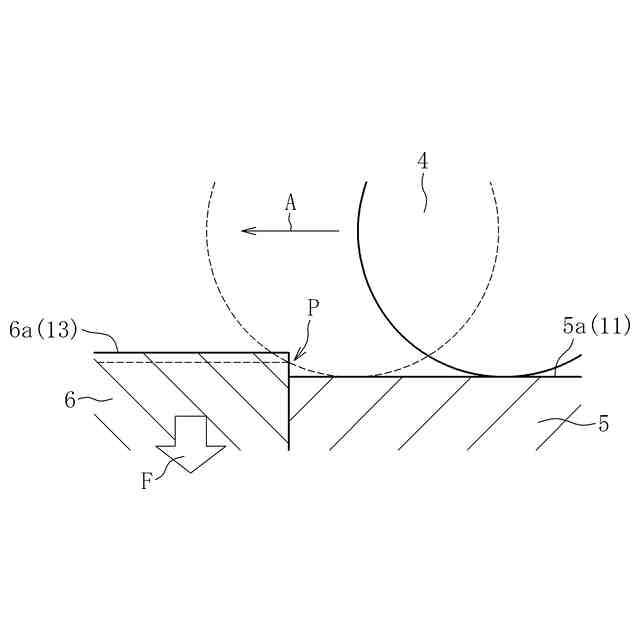

エンドキャップ式のボールねじでは、主通路から接続路あるいは接続路から主通路にボールが移行する際に、ナット本体とエンドキャップのつなぎ目を通過する。このとき、ナット本体及びエンドキャップの加工誤差や組付誤差により、ナット本体の雌ねじ溝とエンドキャップの溝部の位相が僅かにずれて、これらのつなぎ目（すなわち、主通路と接続路との境界）に段差が生じることがある。上記と同様の理由から、接続路と戻し通路との境界にも段差が生じることがある。このような段差にボールが衝突することで、振動や騒音が発生する。
【０００６】
例えば、上記特許文献１のボールねじは、エンドキャップが樹脂で形成されている。この場合、樹脂製のエンドキャップで形成された段差にボールが衝突することで、段差が弾性変形するため、段差が緩和されて騒音や振動が抑えられる。しかし、エンドキャップ全体を樹脂で形成すると、金属製と比べてボールとの接触部に摩耗が生じやすくなるため、耐久性が低下する。
【０００７】
そこで、本発明は、エンドキャップ式のボールねじにおいて、エンドキャップ等の循環部材の耐久性を維持しながら、騒音や振動を抑制することを目的とする。
【課題を解決するための手段】
【０００８】
前記課題を解決するために、本発明は、内周面に雌ねじ溝が形成されたナット本体、及び、前記ナット本体の軸方向端部に取り付けられた循環部材を含むナットと、前記ナットの内周に挿入され、外周面に雄ねじ溝が形成されたねじ軸と、前記ナット本体の前記雌ねじ溝と前記ねじ軸の前記雄ねじ溝とで形成される主通路と、前記主通路の外径側に設けられ、前記ナット本体の軸方向両端を連通する戻し通路と、前記循環部材に設けられた溝部により形成され、前記主通路と前記戻し通路を接続する接続路と、前記主通路、前記戻し通路、及び前記接続路に配された複数のボールとを有するボールねじにおいて、
前記主通路と前記接続路との境界に形成される段差、及び、前記戻し通路と前記接続路との境界に形成される段差のうちの少なくとも一方を弾性的に吸収する弾性部材を有するボールねじを提供する。
【０００９】

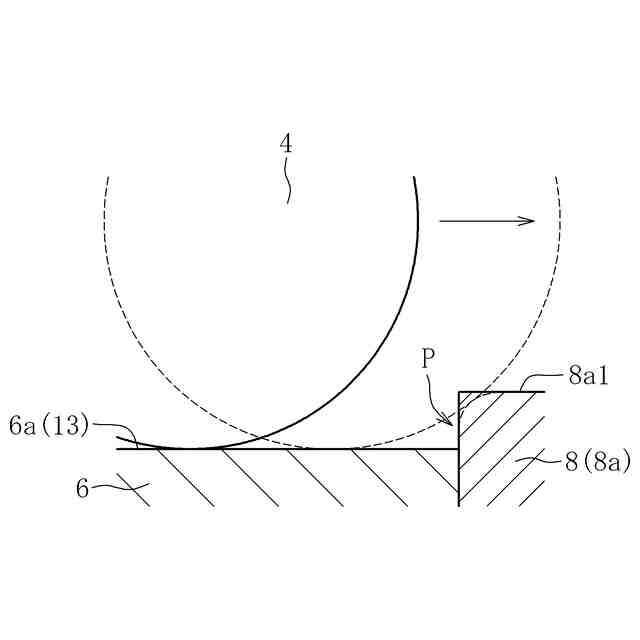

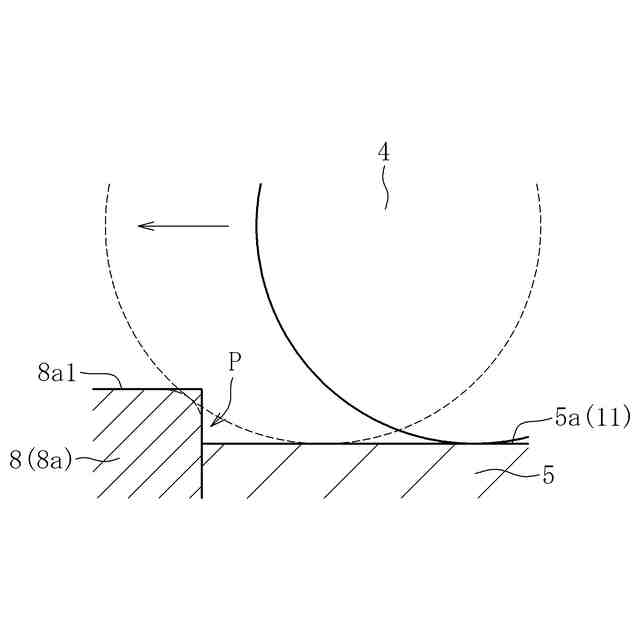

上記のボールねじでは、主通路と接続路との境界あるいは戻し通路と接続路との境界をボールが通過する際に、上記の境界に形成される段差を弾性部材が吸収して緩和することで、上記の境界をボールが通過する際の振動や騒音を抑えることができる。また、循環部材は、弾性部材よりも強度の高い材料で形成することができるため、耐久性を確保することができる。
【００１０】
上記のボールねじは、例えば、循環部材が弾性部材を介してナット本体に取り付けられ、弾性部材が弾性変形することで、循環部材とナット本体との軸方向と直交する方向の相対移動が許容される構成とすることができる。この場合、主通路と接続路との境界あるいは戻し通路と接続路との境界をボールが通過する際に、上記の境界に形成される段差にボールが衝突すると、弾性部材が弾性変形しながら循環部材とナット本体とが軸方向と直交する方向に相対移動する。これにより、上記の境界の段差が緩和されるため、この段差をボールが通過する際の振動や騒音を抑えることができる。
（【００１１】以降は省略されています）
