公開番号2025135614
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2025111198,2021117800
出願日2025-07-01,2021-07-16
発明の名称プリンタ及びプログラム
出願人東芝テック株式会社
代理人弁理士法人酒井国際特許事務所
主分類B41J 2/355 20060101AFI20250910BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】サーマルヘッドの交換を自動判定することで、作業時間の短縮や、交換作業を簡略化することができるプリンタ及びプログラムを提供することである。
【解決手段】実施形態のプリンタは、ライン状に配列された複数のヒータを有するサーマルヘッドを備えるプリンタにおいて、前記ヒータの各々の抵抗値を測定する測定部と、前記サーマルヘッドの運用状態を示す運用情報を記憶する記憶部と、前記測定部で過去に測定された基準となる基準抵抗値と、前記測定部が測定した前記ヒータの各々の前記抵抗値との変化傾向に基づいて、前記サーマルヘッドが交換されたか否かを判断する判断部と、前記判断部により前記サーマルヘッドが交換されたと判断された場合、前記運用情報を更新する更新部と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
ライン状に配列された複数のヒータを有するサーマルヘッドを備えるプリンタにおいて、
前記ヒータの各々の抵抗値を測定する測定部と、
前記サーマルヘッドの運用状態を示す運用情報を記憶する記憶部と、
前記測定部で過去に測定された基準となる基準抵抗値と、前記測定部が測定した前記ヒータの各々の前記抵抗値との変化傾向に基づいて、前記サーマルヘッドが交換されたか否かを判断する判断部と、
前記判断部により前記サーマルヘッドが交換されたと判断された場合、前記運用情報を更新する更新部と、
を備えるプリンタ。
続きを表示（約 790 文字）【請求項２】
前記測定部は、前記プリンタの起動時に前記抵抗値の測定を行う、
請求項１に記載のプリンタ。
【請求項３】
前記基準抵抗値を不揮発性の記憶媒体に登録する登録部を更に備え、
前記登録部は、前記サーマルヘッドの交換時に前記測定部で測定された前記抵抗値を、前記基準抵抗値として前記記憶媒体に登録する、請求項１又は２に記載のプリンタ。
【請求項４】
前記測定部が測定した前記抵抗値に基づいて、前記ヒータの各々の抵抗値の分布傾向を算出する算出部を更に備え、
前記判断部は、前記算出部が算出した、前記基準抵抗値の分布傾向と、前記測定部が測定した前記抵抗値の分布傾向とに基づき、前記サーマルヘッドが交換されたか否かを判断する、
請求項１から３の何れか１項に記載のプリンタ。
【請求項５】
前記判断部により前記サーマルヘッドが交換されたと判断された場合に、前記サーマルヘッドが交換されたことを示す報知を行う報知部を更に備える、
請求項１から４の何れか１項に記載のプリンタ。
【請求項６】
ライン状に配列された複数のヒータを有するサーマルヘッドを備えるプリンタのコンピュータに、
前記ヒータの各々の抵抗値を測定する測定ステップと、
前記サーマルヘッドの運用状態を示す運用情報を記憶する記憶ステップと、
前記測定ステップで過去に測定された基準となる基準抵抗値と、前記測定ステップが測定した前記ヒータの各々の前記抵抗値との変化傾向に基づいて、前記サーマルヘッドが交換されたか否かを判断する判断ステップと、
前記判断ステップにより前記サーマルヘッドが交換されたと判断された場合、前記運用情報を更新する更新ステップと、
を実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、プリンタ及びプログラムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、用紙搬送方向と交差するライン上に複数の発熱体を備えたラインサーマルヘッドを用いて、文字等を感熱紙に印刷するプリンタが知られている。プリンタは、発熱体により感熱紙に熱を与えることで、感熱紙の感熱層を発色させて印刷を行う。
【０００３】
上記プリンタにおいては、サーマルヘッドを交換する際に、サーマルヘッドの運用に関する情報（以下、運用情報ともいう）、例えば、サーマルヘッドを用いて印刷した用紙長（以下、走行距離ともいう）等を初期化することが行われる。従来、サーマルヘッドを交換する際に、プリンタ内部に記録されている部品の交換履歴を記録することで、記録された交換履歴に基づいて、運用情報を初期化する技術が提案されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した運用情報を初期化する技術では、運用情報を初期化するために交換履歴を記録する必要があるため、作業者の手間がかかり、また、例えば、交換記録の漏れがあった場合には走行距離が初期化されないという問題があった。
【０００５】
本発明が解決しようとする課題は、サーマルヘッドの交換を自動判定することで、作業時間の短縮や、交換作業を簡略化することができるプリンタ及びプログラムを提供することである。
【課題を解決するための手段】
【０００６】
実施形態のプリンタは、ライン状に配列された複数のヒータを有するサーマルヘッドを備えるプリンタにおいて、前記ヒータの各々の抵抗値を測定する測定部と、前記サーマルヘッドの運用状態を示す運用情報を記憶する記憶部と、前記測定部で過去に測定された基準となる基準抵抗値と、前記測定部が測定した前記ヒータの各々の前記抵抗値との変化傾向に基づいて、前記サーマルヘッドが交換されたか否かを判断する判断部と、前記判断部により前記サーマルヘッドが交換されたと判断された場合、前記運用情報を更新する更新部と、を備える。
【図面の簡単な説明】
【０００７】
図１は、第１の実施形態に係るサーマルプリンタの外観の一例を示す斜視図である。

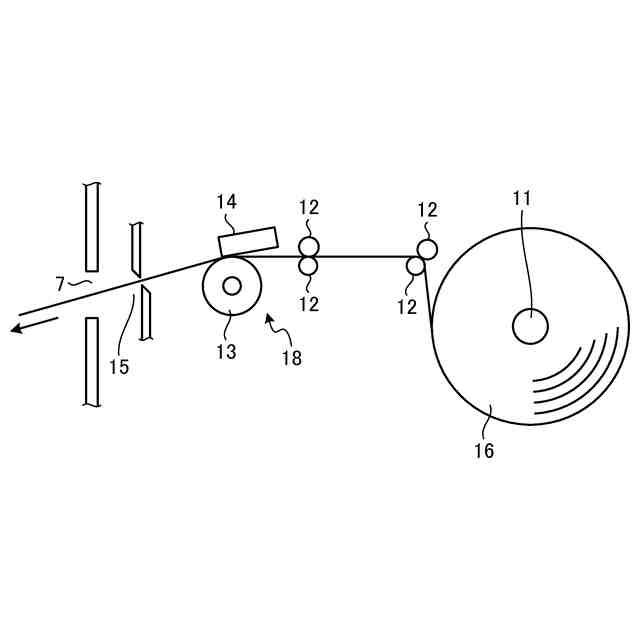

図２は、第１の実施形態に係るサーマルプリンタの内部構成の一例を模式的に示す図である。

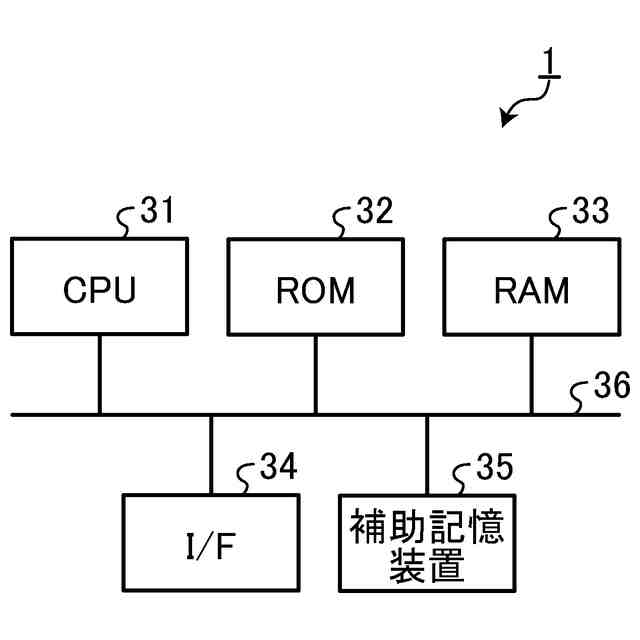

図３は、第１の実施形態に係るサーマルプリンタのハードウェア構成の一例を示すブロック図である。

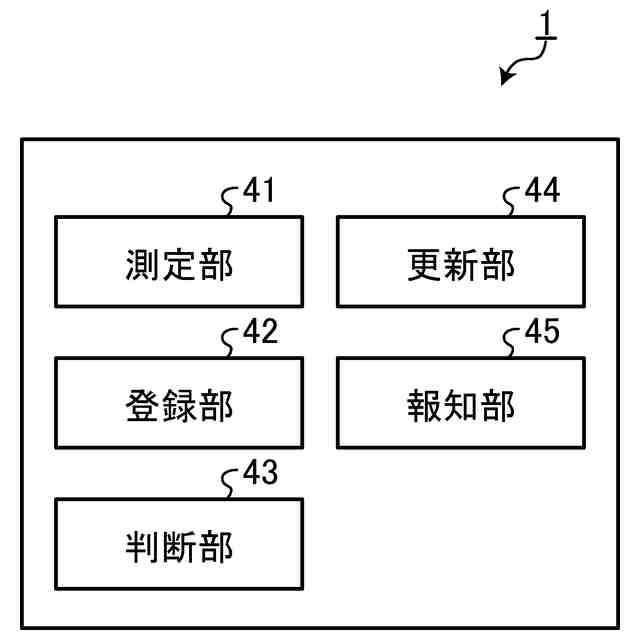

図４は、第１の実施形態に係るサーマルプリンタの機能構成の一例を示すブロック図である。

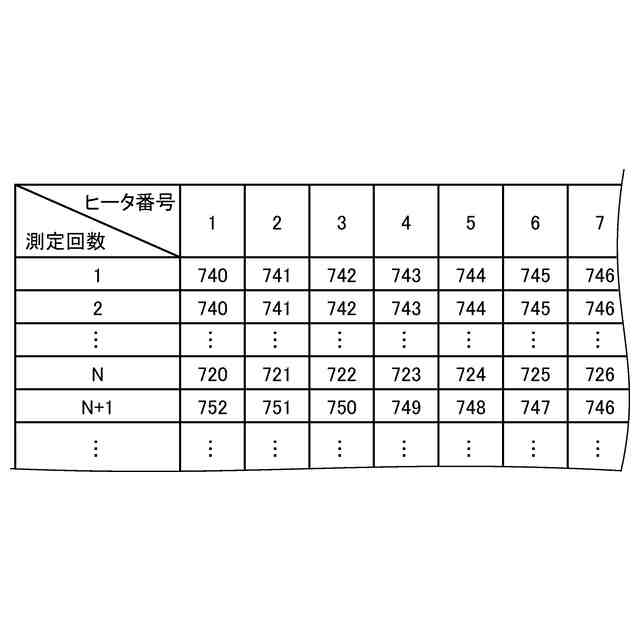

図５は、第１の実施形態のサーマルプリンタが測定した抵抗値の結果の一例を示すテーブルである。

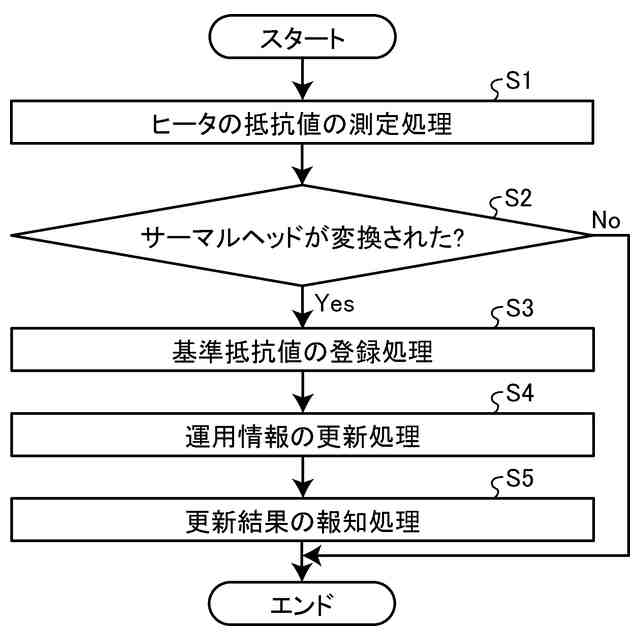

図６は、第１の実施形態のサーマルプリンタが実行する処理の一例を示すフローチャートである。
図７は、第２の実施形態に係るサーマルプリンタの機能構成の一例を示すブロック図である。
図８は、第２の実施形態のサーマルプリンタにおける基準抵抗値の分布傾向の一例を示すグラフである。

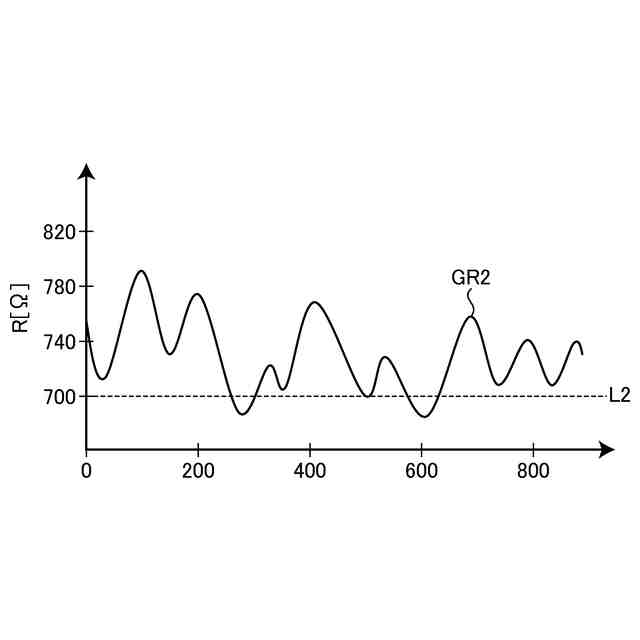

図９は、第２の実施形態のサーマルプリンタが測定した抵抗値の抵分布傾向の一例を示すグラフである。
【発明を実施するための形態】
【０００８】
（第１の実施形態）
以下、図面を参照して実施形態のサーマルプリンタ１について説明する。図１は、サーマルプリンタ（以下、プリンタともいう）１の外観の一例示す斜視図である。サーマルプリンタ１は、図示しない上位装置（本実施形態ではＰＯＳ（ＰｏｉｎｔＯｆＳａｌｅｓ）端末）と接続され、当該ＰＯＳ端末から印刷データである取引情報等を受信して、レシートを印刷するレシートプリンタとして機能する。なお、これはサーマルプリンタ１の利用方法の一例であり、他の分野で利用されるものでもよい。また、サーマルプリンタ１が印刷データを取得する方法は、上位装置からの受信に限るものでなく、他の方法でもよい。
【０００９】
サーマルプリンタ１は、上部筐体２と下部筐体３とを備える。上部筐体２は、一端側４を軸として下部筐体３に回動可能に設けられている。図１に示す状態から上部筐体２を回動させると、サーマルプリンタ１の内部が開放される。上部筐体２の上面には、操作部５が設けられている。
【００１０】
操作部５は、複数の操作ボタン６を備えている。操作部５は、電源のオン、オフを含めサーマルプリンタ１に対する各種指示を入力する。操作ボタン６の一部は発光部を備える。発光部は例えば、ＬＥＤ（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）から構成される。また、サーマルプリンタ１は、発行口７を有している。発行口７は、印刷されたレシート８をサーマルプリンタ１内から外部へ排出する。
（【００１１】以降は省略されています）
