公開番号2025133938
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025117199,2022019514
出願日2025-07-11,2022-02-10
発明の名称文字板および時計
出願人シチズン時計株式会社
代理人個人,個人,個人,個人,個人
主分類G04B 19/06 20060101AFI20250904BHJP(時計)
要約【課題】シート状の装飾部材により立体感や奥行きを表現することを可能とする文字板および時計を提供する。
【解決手段】文字板は、板状の基材と、基材の表面に配置された、複数の繊維が積層されたシート状の装飾部材と、を有し、装飾部材の表面には、起伏が形成されている。

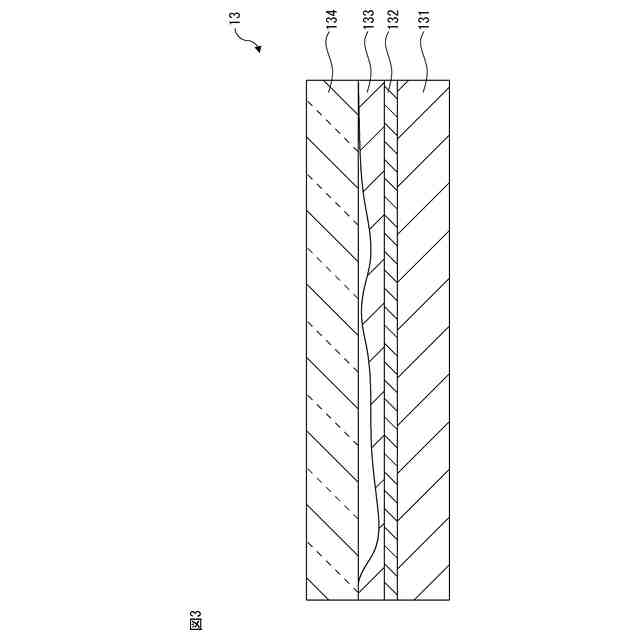

【選択図】図3
特許請求の範囲【請求項１】
板状の基材と、
前記基材の表面に配置された、複数の繊維が積層されたシート状の装飾部材と、を有し、
前記装飾部材の表面には、起伏が形成され、
前記装飾部材の表面の起伏は、前記装飾部材を折り曲げて前記繊維の一部を変形させることによって形成された起伏を含む、
ことを特徴とする文字板。
続きを表示（約 520 文字）【請求項２】
前記装飾部材の表面の起伏は、前記装飾部材を押圧して前記繊維の一部を変形させることによって形成された起伏を含む、
請求項１に記載の文字板。
【請求項３】
前記装飾部材は、前記繊維が変形した状態で染料を含む液に浸されることによって着色された部材である、
請求項１または２に記載の文字板。
【請求項４】
前記装飾部材は、前記染料として藍を含む液に浸されることによって着色された部材である、
請求項３に記載の文字板。
【請求項５】
前記装飾部材は、紙である、
請求項１－４のいずれか一項に記載の文字板。
【請求項６】
前記装飾部材は、和紙である、
請求項５に記載の文字板。
【請求項７】
前記装飾部材の表面を覆う、透光性の保護板をさらに有する、
請求項１－６のいずれか一項に記載の文字板。
【請求項８】
前記装飾部材は、透光性を有する、
請求項１－７のいずれか一項に記載の文字板。
【請求項９】
請求項１－８のいずれか一項に記載の文字板を有する時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、文字板および時計に関する。
続きを表示（約 830 文字）【背景技術】
【０００２】
様々な装飾を施した時計の文字板が知られている。例えば、特許文献１には、透光性を有する上板と反射板とで和紙を挟み込んだ表示板が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６８１４０５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したような表示板においては、薄い和紙が用いられているため、立体感や奥行きを表現することが困難であった。
【０００５】
本発明は、上述した課題を解決するためになされたものであり、シート状の装飾部材により立体感や奥行きを表現することを可能とする文字板および時計を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る文字板は、板状の基材と、基材の表面に配置された、複数の繊維が積層されたシート状の装飾部材と、を有し、装飾部材の表面には、起伏が形成されていることを特徴とする。
【０００７】
また、本発明に係る文字板において、装飾部材の表面の起伏は、装飾部材を折り曲げて繊維の一部を変形させることによって形成された起伏を含むことが好ましい。
【０００８】
また、本発明に係る文字板において、装飾部材の表面の起伏は、装飾部材の一部を押圧して繊維の一部を変形させることによって形成された起伏を含むことが好ましい。
【０００９】
また、本発明に係る文字板において、装飾部材は、繊維が変形した状態で染料を含む液に浸されることによって着色された部材であることが好ましい。
【００１０】
また、本発明に係る文字板において、装飾部材は、染料として藍を含む液に浸されることによって着色された部材であることが好ましい。
（【００１１】以降は省略されています）
