公開番号2025138794
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2025110263,2021175276
出願日2025-06-30,2021-10-27
発明の名称装飾部材および時計
出願人シチズン時計株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類C23C 16/27 20060101AFI20250917BHJP(金属質材料への被覆;金属質材料による材料への被覆;化学的表面処理;金属質材料の拡散処理;真空蒸着,スパッタリング,イオン注入法,または化学蒸着による被覆一般;金属質材料の防食または鉱皮の抑制一般)
要約【課題】優れた硬度および摩擦係数を有すると共に、青色の外観色を有する装飾部材を提供すること。
【解決手段】装飾部材は、基材上に、第1密着層、第2密着層、硬質層および最表層が、この順で積層された装飾部材であって、前記硬質層は、ダイヤモンドライクカーボン(以下DLCと記載)を含み、厚さが0.4μm以上1.2μm以下であり、前記最表層は、DLCを含み、前記基材、前記第1密着層および前記第2密着層が、この順で積層された積層体上に形成した前記硬質層について、L^*a^*b^*表色系におけるL^*値が48以上49以下であり、a^*値が0以上0.1以下であり、b^*が1.5以上1.7以下であり、前記装飾部材の最表にある前記最表層について、L^*a^*b^*表色系におけるL^*値が30以上31以下であり、a^*値が1.1以上1.7以下であり、b^*が-11以上-9以下である。
【選択図】図1
特許請求の範囲【請求項１】
基材上に、第１密着層、第２密着層、硬質層および最表層が、この順で積層された装飾部材であって、
前記第１密着層は、ＴｉおよびＣｒから選ばれる少なくとも１種の元素を含み、
前記第２密着層は、ＳｉおよびＧｅから選ばれる少なくとも１種の元素を含み、
前記硬質層は、ダイヤモンドライクカーボンを含み、厚さが０．４μｍ以上１．２μｍ以下であり、
前記最表層は、ダイヤモンドライクカーボンを含み、
前記基材、前記第１密着層および前記第２密着層が、この順で積層された積層体上に形成した前記硬質層について、Ｌ
*
ａ
*
ｂ
*
表色系（ＣＩＥ１９７６）におけるＬ
*
値が４８以上４９以下であり、ａ
*
値が０以上０．１以下であり、ｂ
*
値が１．５以上１．７以下であり、
前記装飾部材の最表にある前記最表層について、Ｌ
*
ａ
*
ｂ
*
表色系（ＣＩＥ１９７６）におけるＬ
*
値が３０以上３１以下であり、ａ
*
値が１．１以上１．７以下であり、ｂ
*
値が－１１以上－９以下であり、
前記最表層に含まれる前記ダイヤモンドライクカーボンの粒径が、前記硬質層に含まれる前記ダイヤモンドライクカーボンの粒径よりも小さい
装飾部材。
続きを表示（約 100 文字）【請求項２】
前記最表層は、厚さが０．０５μｍ以上０．０７μｍ以下である
請求項１に記載の装飾部材。
【請求項３】
請求項１または２に記載の装飾部材を含む
時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、装飾部材、時計および装飾部材の製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、基材と、上記基材上に形成されたダイヤモンドライクカーボン（以下ＤＬＣと記載）からなる黒色硬質皮膜とを有する装飾品が記載されている。具体的には、上記黒色硬質皮膜は、ＤＬＣからなる傾斜層を含み、上記傾斜層中の水素含有量が上記基材から離れるにしたがって増加している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－５３３６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の装飾品は、硬度および摩擦係数といった黒色硬質皮膜の性能に優れているが、黒色以外の外観色を表現できないという問題がある。
【０００５】
そこで、本発明の目的は、優れた硬度および摩擦係数を有すると共に、青色の外観色を有する装飾部材を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の装飾部材は、基材上に、第１密着層、第２密着層、硬質層および最表層が、この順で積層された装飾部材であって、前記第１密着層は、ＴｉおよびＣｒから選ばれる少なくとも１種の元素を含み、前記第２密着層は、ＳｉおよびＧｅから選ばれる少なくとも１種の元素を含み、前記硬質層は、ＤＬＣを含み、厚さが０．４μｍ以上１．２μｍ以下であり、前記最表層は、ＤＬＣを含み、前記基材、前記第１密着層および前記第２密着層が、この順で積層された積層体上に形成した前記硬質層について、Ｌ
*
ａ
*
ｂ
*
表色系（ＣＩＥ１９７６）におけるＬ
*
値が４８以上４９以下であり、ａ
*
値が０以上０．１以下であり、ｂ
*
値が１．５以上１．７以下であり、前記装飾部材の最表にある前記最表層について、Ｌ
*
ａ
*
ｂ
*
表色系（ＣＩＥ１９７６）におけるＬ
*
値が３０以上３１以下であり、ａ
*
値が１．１以上１．７以下であり、ｂ
*
値が－１１以上－９以下である。
【発明の効果】
【０００７】
本発明の装飾部材は、優れた硬度および摩擦係数を有すると共に、青色の外観色を有する。
【図面の簡単な説明】
【０００８】
図１は、実施形態に係る装飾部材を説明するための図である。
図２は、参考例の装飾部材を説明するための図である。
図３は、参考例で得られた装飾部材の硬質層１４について、ＳＥＭ観察を行った結果を示す図である。
図４は、実施例で得られた装飾部材の最表層１５について、ＳＥＭ観察を行った結果を示す図である。

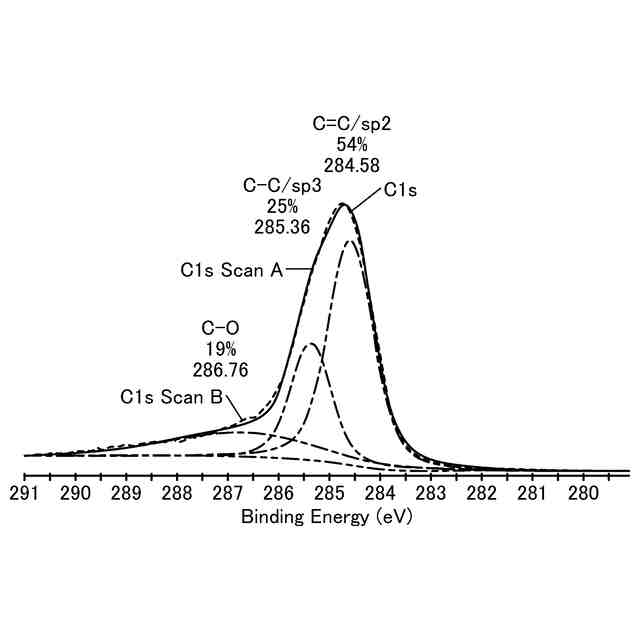

図５は、参考例で得られた装飾部材の硬質層１４について測定したＸＰＳスペクトルを示す図である。

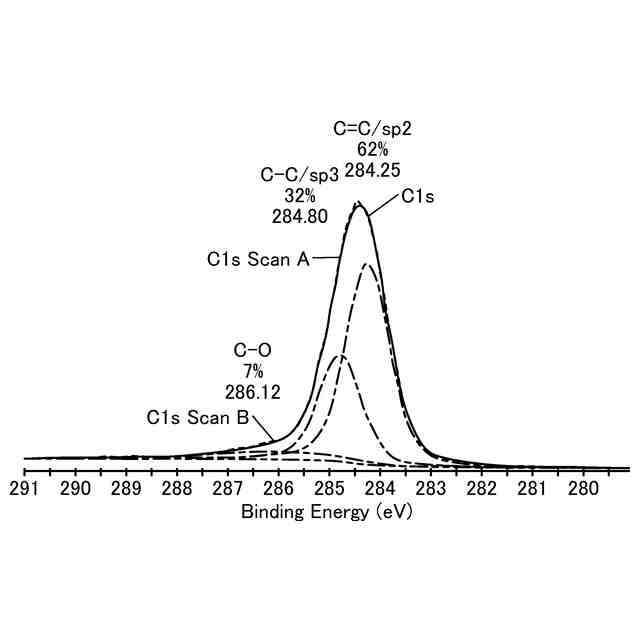

図６は、実施例で得られた装飾部材の最表層１５について測定したＸＰＳスペクトルを示す図である。
【発明を実施するための形態】
【０００９】
本発明を実施するための形態（実施形態）につき、詳細に説明する。以下の実施形態に記載した内容により本発明が限定されるものではない。また、以下に記載した構成要素には、当業者が容易に想定できるもの、実質的に同一のものが含まれる。さらに、以下に記載した構成は適宜組み合わせることが可能である。また、本発明の要旨を逸脱しない範囲で構成の種々の省略、置換または変更を行うことができる。
【００１０】
＜実施形態に係る装飾部材＞

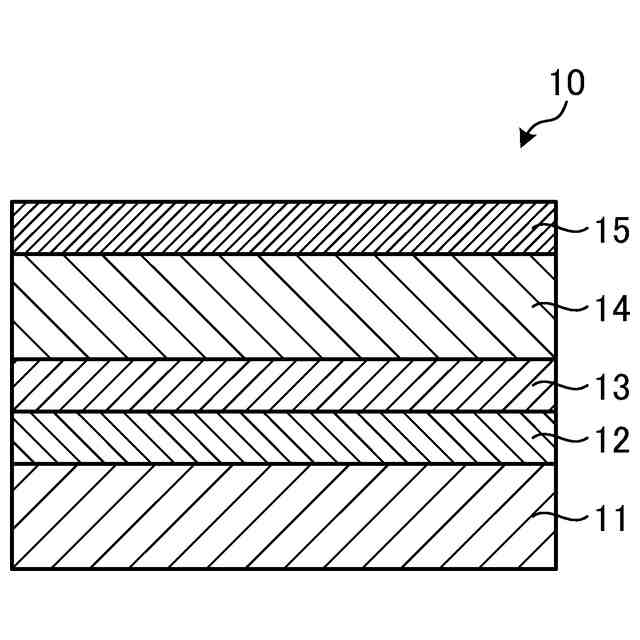

図１は、実施形態に係る装飾部材を説明するための図である。図１は、装飾部材１０の断面図を模式的に表している。装飾部材１０では、基材１１上に、第１密着層１２、第２密着層１３、硬質層１４および最表層１５が、この順で積層されている。
（【００１１】以降は省略されています）
