特許ウォッチ

公開番号2025132655
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030363
出願日2024-02-29
発明の名称加飾用積層フィルム
出願人株式会社クレハ
代理人弁理士法人鷲田国際特許事務所
主分類B32B 27/00 20060101AFI20250903BHJP(積層体)
要約【課題】アクリル系樹脂フィルムとフッ化ビニリデン系樹脂フィルムを積層しており、延伸性が高く、かつ、延伸後にもフッ化ビニリデン系樹脂フィルムの透明性および耐薬品性が良好な加飾用積層フィルムを提供すること。
【解決手段】アクリル系樹脂フィルムと、フッ化ビニリデン系樹脂フィルムと、が積層された加飾用積層フィルム。フッ化ビニリデン系樹脂フィルムは、赤外線吸収スペクトルにおける、1700cm^-1～1740cm^-1の範囲に測定されるピークの吸光度Aと、860cm^-1～880cm^-1の範囲に測定されるピークの吸光度Bと、の比率(A/B)が0.12以下である。積層フィルムは、未延伸で測定したヘイズが0.0%以上10.0%以下、かつ未延伸で測定した23℃における破断伸度が100%以上400%以下であり、120℃で140%延伸したときのヘイズが0.0%以上10.0%以下である。
【選択図】なし
特許請求の範囲【請求項１】
アクリル系樹脂フィルムと、フッ化ビニリデン系樹脂フィルムと、が積層されている積層フィルムであって、
前記フッ化ビニリデン系樹脂フィルムは、赤外線吸収スペクトルにおいて、１７００ｃｍ
－１
～１７４０ｃｍ
－１
の範囲に測定されるピークの吸光度Ａと、８６０ｃｍ
－１
～８８０ｃｍ
－１
の範囲に測定されるピークの吸光度Ｂと、の比率（Ａ／Ｂ）が０．１２以下であり、
前記積層フィルムは、未延伸で測定したヘイズが０．０％以上１０．０％以下、かつ未延伸で測定した２３℃における破断伸度が１００％以上４００％以下であり、
前記積層フィルムは、１２０℃で１４０％延伸したときのヘイズが０．０％以上１０．０％以下である、
加飾用積層フィルム。
続きを表示（約 390 文字）【請求項２】
前記フッ化ビニリデン系樹脂フィルムは、厚み（Ｔ１）が１μｍ以上３０μｍ以下である、
請求項１に記載の加飾用積層フィルム。
【請求項３】
前記フッ化ビニリデン系樹脂フィルムは、インヘレント粘度が０．８０ｄｌ／ｇ以上１．２０ｄｌ／ｇ以下であるフッ化ビニリデン系樹脂を含む、
請求項１に記載の加飾用積層フィルム。
【請求項４】
前記積層フィルムは、２３℃における引張弾性率が５００ＭＰａ以上１５００ＭＰａ以下である、
請求項１に記載の加飾用積層フィルム。
【請求項５】
前記フッ化ビニリデン系樹脂フィルムは、フッ化ビニリデン系樹脂と、フッ化ビニリデン系樹脂１００質量部に対して０．３質量部以上５．０質量部以下のアルキル四級アンモニウム硫酸塩と、を含む、
請求項１に記載の加飾用積層フィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、加飾用積層フィルムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
耐久性の向上や装飾などを目的として、自動車、家電製品、家具、建築物などに加飾用フィルムを貼り付けることがある。特に、自動車の内外装については、従来行われていた塗装を加飾用フィルムで代替することにより、意匠性の向上、軽量化、製造工程の簡略化、および塗料に含まれる溶剤による環境汚染の低減などが期待されている。
【０００３】
加飾用フィルムとしては、基材の意匠表現を損なわないよう、透明性が高いアクリル系樹脂フィルム（以下、アクリル系樹脂を「ＡＣ系樹脂」、アクリル系樹脂フィルムを「ＡＣ系樹脂フィルム」と記載することがある）が用いられる。一方で、ＡＣ系樹脂フィルムは耐薬品性に劣るため、耐薬品性、対候性、耐擦傷性等に優れるフッ化ビニリデン系樹脂フィルム（以下、フッ化ビニリデン系樹脂を「ＶＤＦ系樹脂」、フッ化ビニリデン系樹脂フィルムを「ＶＤＦ系樹脂フィルム」と記載することがある）をＡＣ系樹脂フィルムに積層した積層フィルムとして用いられる（特許文献１、特許文献２等）。
【０００４】
加飾用フィルムは、真空成形や圧空成形等の方法で、加熱および延伸されながら基材の表面に貼り付けられる。成形時の延伸性を高めるため、加飾用フィルムに使用されるＶＤＦ系樹脂フィルムには、アクリル系樹脂が混合されたりしている（特許文献１、特許文献２等）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１２－１８７９３４号公報
国際公開第２０２１／１６１８９９号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１および特許文献２に記載されたように、加飾用の積層フィルムに使用されるＶＤＦ系樹脂フィルムには、延伸性が高いことが求められる。そして、延伸性を高めるため、ＶＤＦ系樹脂フィルムには、ＡＣ系樹脂との混合物が使用されたりしていた。
【０００７】
ところで、ＶＤＦ系樹脂フィルムに期待される高い耐薬品性は、成形時に延伸された後にも発現される必要がある。しかし、従来の加飾用の積層フィルムに使用されていたＶＤＦ系樹脂フィルムは、ＡＣ系樹脂との混合等によりＶＤＦ系樹脂の結晶性が低下するため、延伸後の耐薬品性が低下してしまっていた。このように、加飾用の積層フィルムに使用されるＶＤＦ系樹脂フィルムの、耐薬品性と、延伸性との両立は非常に困難であった。
【０００８】
また、ＶＤＦ系樹脂フィルムは、通常は加熱しながら延伸しても透明性が低下する（ヘイズが高くなる）ことはない。しかし、本発明者らの知見によると、ＶＤＦ系樹脂フィルムをＡＣ系樹脂フィルムと積層した積層フィルムには、加熱しながら延伸するとＶＤＦ系樹脂フィルムの透明性が低下してしまうという問題があった。
【０００９】
本発明は上記問題に鑑みてなされたものであり、ＡＣ系樹脂フィルムとＶＤＦ系樹脂フィルムを積層した加飾用の積層フィルムであって、延伸性が高く、かつ、延伸後にもＶＤＦ系樹脂フィルムの透明性および耐薬品性が良好な積層フィルムを提供することを、その目的とする。
【課題を解決するための手段】
【００１０】
上記課題を解決するための本発明の一実施形態は、下記［１］～［５］の加飾用積層フィルムに関する。
［１］アクリル系樹脂フィルムと、フッ化ビニリデン系樹脂フィルムと、が積層されている積層フィルムであって、前記フッ化ビニリデン系樹脂フィルムは、赤外線吸収スペクトルにおいて、１７００ｃｍ
－１
～１７４０ｃｍ
－１
の範囲に測定されるピークの吸光度Ａと、８６０ｃｍ
－１
～８８０ｃｍ
－１
の範囲に測定されるピークの吸光度Ｂと、の比率（Ａ／Ｂ）が０．１２以下であり、前記積層フィルムは、未延伸で測定したヘイズが０．０％以上１０．０％以下、かつ未延伸で測定した２３℃における破断伸度が１００％以上４００％以下であり、前記積層フィルムは、１２０℃で１４０％延伸したときのヘイズが０．０％以上１０．０％以下である、加飾用積層フィルム。
［２］前記フッ化ビニリデン系樹脂フィルムは、厚み（Ｔ１）が１μｍ以上３０μｍ以下である、［１］に記載の加飾用積層フィルム。
［３］前記フッ化ビニリデン系樹脂フィルムは、インヘレント粘度が０．８０ｄｌ／ｇ以上１．２０ｄｌ／ｇ以下であるフッ化ビニリデン系樹脂を含む、［１］または［２］に記載の加飾用積層フィルム。

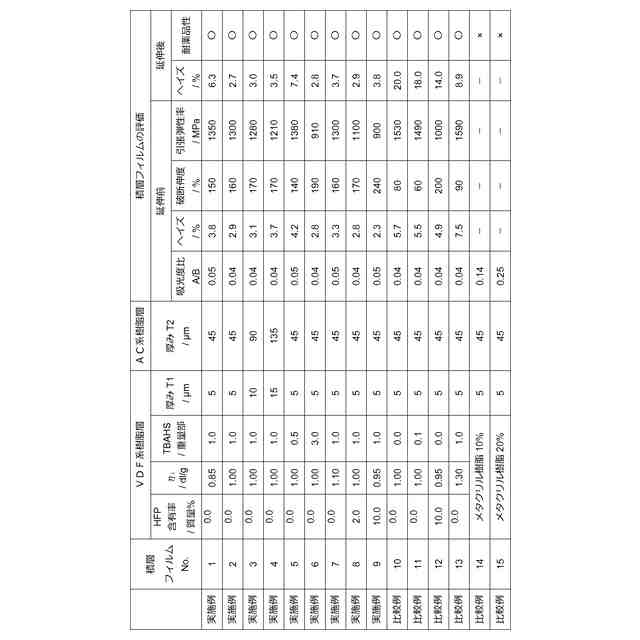

［４］前記積層フィルムは、未延伸で測定した２３℃における引張弾性率が５００ＭＰａ以上１５００ＭＰａ以下である、［１］～［３］のいずれかに記載の加飾用積層フィルム。

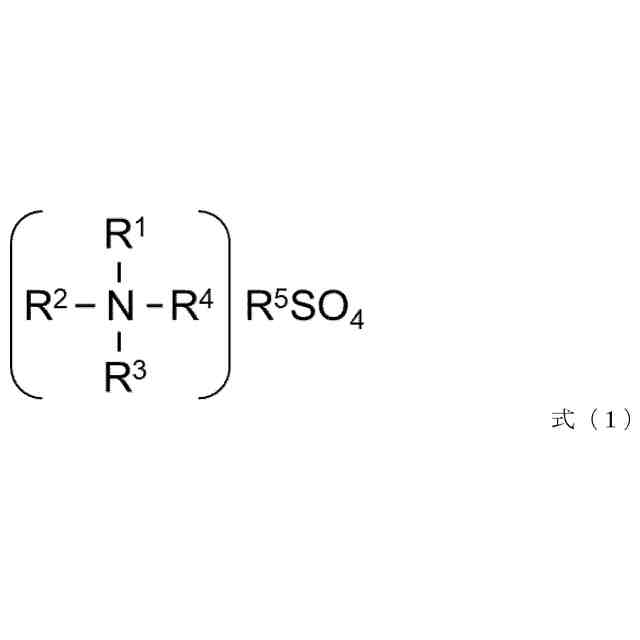

［５］前記フッ化ビニリデン系樹脂フィルムは、フッ化ビニリデン系樹脂と、フッ化ビニリデン系樹脂１００質量部に対して０．３質量部以上５．０質量部以下のアルキル四級アンモニウム硫酸塩と、を含む、［１］～［４］のいずれかに記載の加飾用積層フィルム。
【発明の効果】
（【００１１】以降は省略されています）

関連特許
