特許ウォッチ

公開番号2025132348
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029837
出願日2024-02-29
発明の名称固体電解質の製造方法、セパレータの製造方法、電極の製造方法および蓄電デバイスの製造方法
出願人日本特殊陶業株式会社
代理人弁理士法人真明センチュリー
主分類H01B 13/00 20060101AFI20250903BHJP(基本的電気素子)
要約【課題】界面抵抗を低減できる固体電解質の製造方法、セパレータの製造方法、電極の製造方法および蓄電デバイスの製造方法を提供する。
【解決手段】固体電解質の製造方法は、アルカリ金属塩が溶解した非プロトン性有機溶媒を、酸化物系の固体電解質の破面に接触させ、アルカリ金属塩に由来する表面層を破面に形成する操作を含む。セパレータの製造方法、電極の製造方法および蓄電デバイスの製造方法は、固体電解質の製造方法によって得られた固体電解質を配置する工程をそれぞれ含む。

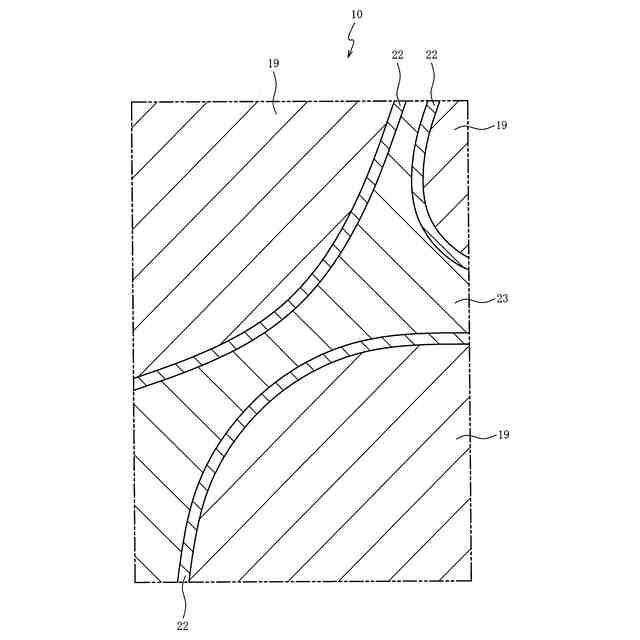

【選択図】図1
特許請求の範囲【請求項１】
酸化物系の固体電解質の製造方法であって、
アルカリ金属塩が溶解した非プロトン性有機溶媒を前記固体電解質の破面に接触させ、前記アルカリ金属塩に由来する表面層を前記破面に形成する操作を含む固体電解質の製造方法。
続きを表示（約 650 文字）【請求項２】
前記アルカリ金属塩はリチウム塩である請求項１記載の固体電解質の製造方法。
【請求項３】
前記アルカリ金属塩は、フッ素、硫黄、窒素のうちの１種以上を含む請求項１記載の固体電解質の製造方法。
【請求項４】
前記アルカリ金属塩は、リチウムビス（フルオロスルホニル）イミド、又は、リチウムビス（トリフルオロメタンスルホニル）イミドである請求項１記載の固体電解質の製造方法。
【請求項５】
前記破面は、前記固体電解質が分散した前記非プロトン性有機溶媒を流動させ前記固体電解質を粉砕して作られる請求項１記載の固体電解質の製造方法。
【請求項６】

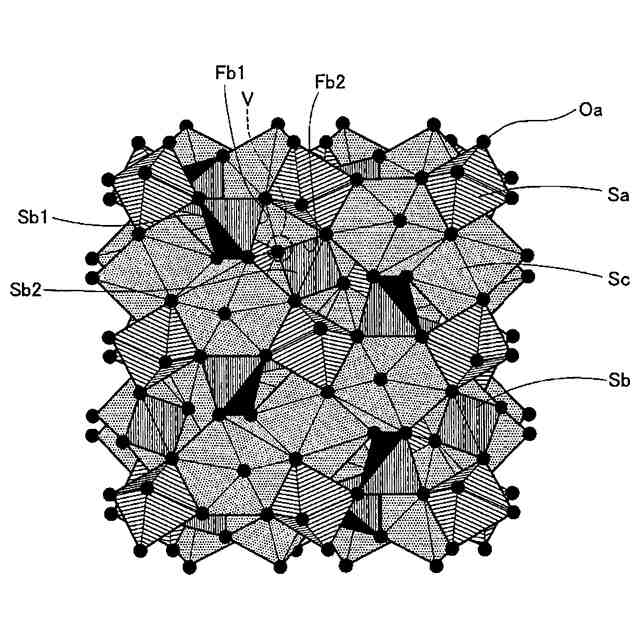

前記固体電解質は、Ｌｉ，Ｌａ及びＺｒを含むガーネット型の結晶構造を有する請求項１記載の固体電解質の製造方法。
【請求項７】
前記固体電解質は、さらにＭｇ及びＳｒを含む請求項６記載の固体電解質の製造方法。
【請求項８】

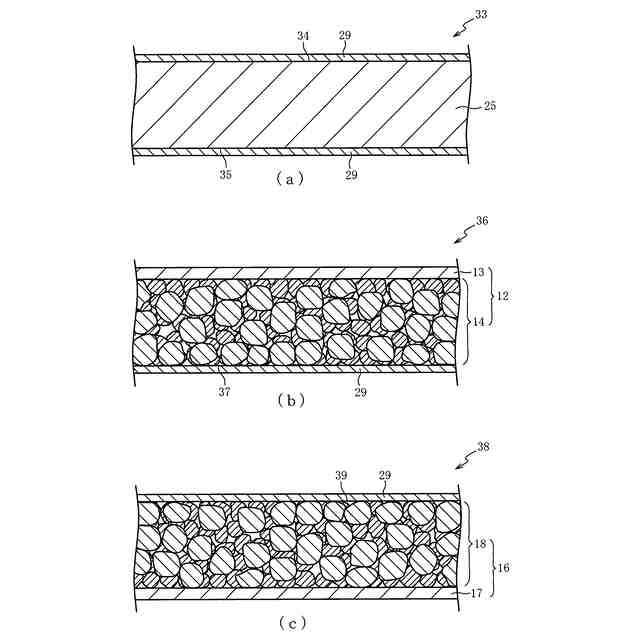

請求項１から７のいずれかに記載の固体電解質の製造方法によって得られた固体電解質を配置する工程を含むセパレータの製造方法。
【請求項９】
請求項１から７のいずれかに記載の固体電解質の製造方法によって得られた固体電解質を配置する工程を含む電極の製造方法。
【請求項１０】

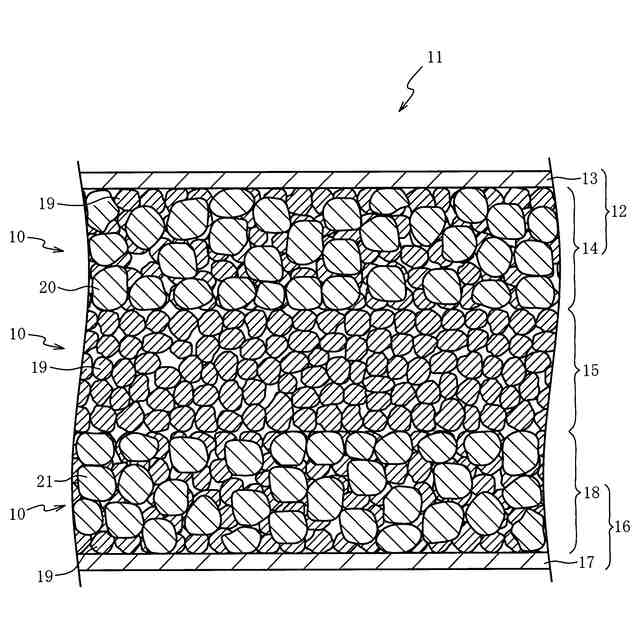

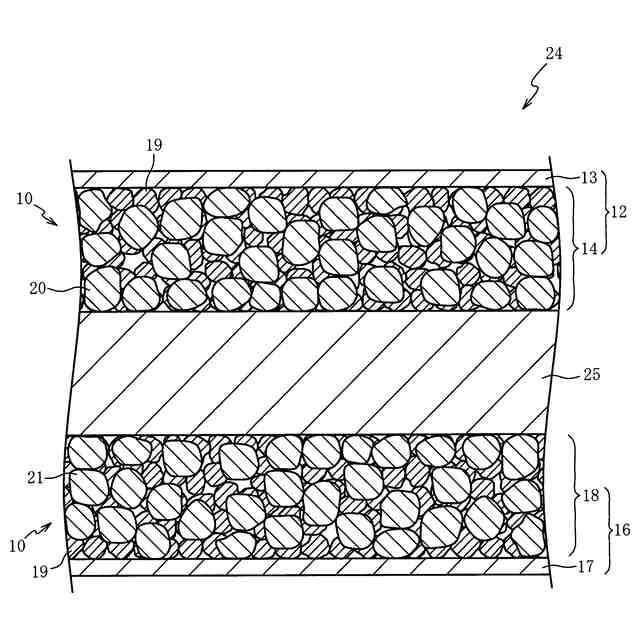

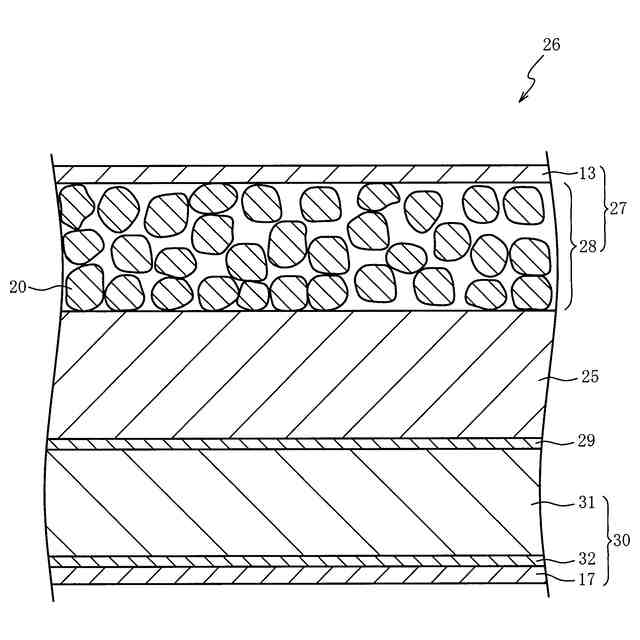

請求項１から７のいずれかに記載の固体電解質の製造方法によって得られた固体電解質を配置する工程を含む蓄電デバイスの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は固体電解質の製造方法、セパレータの製造方法、電極の製造方法および蓄電デバイスの製造方法に関する。
続きを表示（約 900 文字）【背景技術】
【０００２】
固体電解質の表面の状態は固体電解質の界面抵抗に影響し、固体電解質の界面抵抗の増大は、固体電解質を含む蓄電デバイスの性能低下につながる。特許文献１に開示された先行技術は、固体電解質の界面抵抗の低減を図るため、固体電解質に熱処理を施す。
【先行技術文献】
【特許文献】
【０００３】
特許第７２０９６３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
先行技術では、固体電解質の周囲の雰囲気中の物質を含む膜が、熱処理時や熱処理後に固体電解質の表面に生成されるため、固体電解質の界面抵抗を低減する効果が乏しいという問題点がある。
【０００５】
本発明は問題点を解決するためになされたものであり、界面抵抗を低減できる固体電解質の製造方法、セパレータの製造方法、電極の製造方法および蓄電デバイスの製造方法の提供を目的とする。
【課題を解決するための手段】
【０００６】
この目的を達成するための第１の態様は酸化物系の固体電解質の製造方法であって、アルカリ金属塩が溶解した非プロトン性有機溶媒を固体電解質の破面に接触させ、アルカリ金属塩に由来する表面層を破面に形成する操作を含む。
【０００７】
第２の態様は、第１の態様において、アルカリ金属塩はリチウム塩である。
【０００８】
第３の態様は、第１又は第２の態様において、アルカリ金属塩は、フッ素、硫黄、窒素のうちの１種以上を含む。
【０００９】
第４の態様は、第１から第３の態様のいずれかにおいて、アルカリ金属塩は、リチウムビス（フルオロスルホニル）イミド、又は、リチウムビス（トリフルオロメタンスルホニル）イミドである。
【００１０】
第５の態様は、第１から第４の態様のいずれかにおいて、破面は、固体電解質が分散した非プロトン性有機溶媒を流動させ固体電解質を粉砕して作られる。

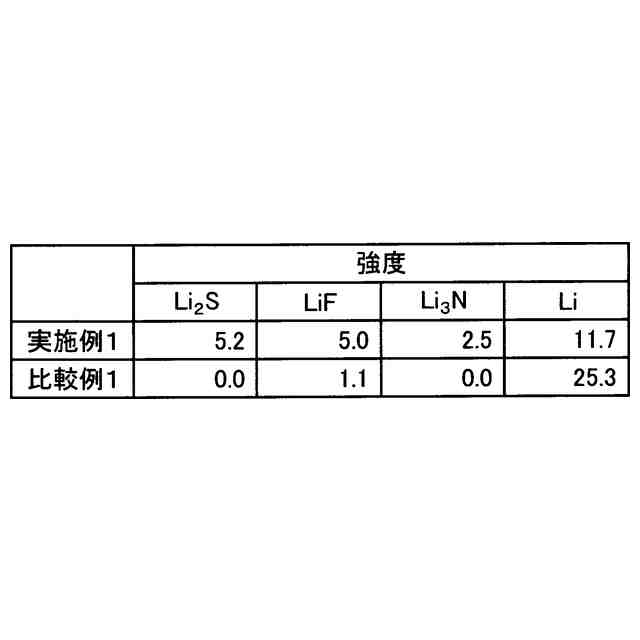

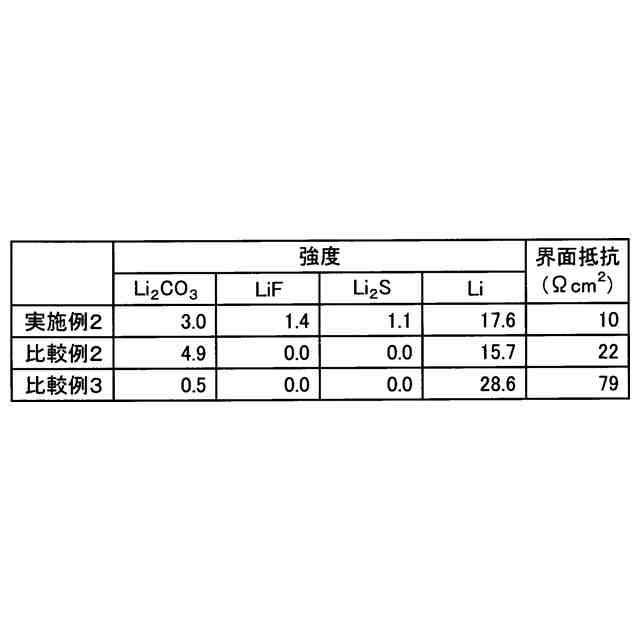

（【００１１】以降は省略されています）

関連特許
