公開番号2025113970
公報種別公開特許公報(A)
公開日2025-08-04
出願番号2024199133
出願日2024-11-14
発明の名称熱交換器
出願人日本特殊陶業株式会社
代理人弁理士法人暁合同特許事務所
主分類H05B 3/06 20060101AFI20250728BHJP(他に分類されない電気技術)
要約【課題】セラミックヒータの固定部への応力集中を抑制できる熱交換器を提供する。
【解決手段】熱交換器10は、軸線方向に延びて筒状をなす碍管20と、碍管20の軸線方向における一方側に配され、碍管20の外周から径方向外側に拡径する第1フランジ30と、第1フランジ30よりも碍管20の軸線方向における一方側に配される端子部25と、第1フランジ30よりも碍管20の軸線方向における他方側に配される加熱部28と、を備えるセラミックヒータ11と、碍管20が収容され、セラミックヒータ11が第1フランジ30を介して水密固定される筐体60と、を有する、車両に搭載される熱交換器10であって、セラミックヒータ11は、軸線方向において第1フランジ30と離間して配され、碍管20の外周から径方向外側に拡径する第2フランジ40を備え、第2フランジ40を介して筐体60に固定されている。
【選択図】図1
特許請求の範囲【請求項１】
軸線方向に延びて筒状をなす碍管と、前記碍管の前記軸線方向における一方側に配され、前記碍管の外周から径方向外側に拡径する第１フランジと、前記第１フランジよりも前記碍管の前記軸線方向における一方側に配される端子部と、前記第１フランジよりも前記碍管の前記軸線方向における他方側に配される加熱部と、を備えるセラミックヒータと、
前記碍管が収容され、前記セラミックヒータが前記第１フランジを介して水密固定される筐体と、を有する、車両に搭載される熱交換器であって、
前記セラミックヒータは、前記軸線方向において前記第１フランジと離間して配され、前記碍管の外周から径方向外側に拡径する第２フランジを備え、前記第２フランジを介して前記筐体に固定されている、熱交換器。
続きを表示（約 600 文字）【請求項２】
前記第１フランジと前記第２フランジは、自身の外周に配されたシール部材を介して前記筐体の内周面に固定されている、請求項１に記載の熱交換器。
【請求項３】
前記第２フランジは、前記端子部よりも前記軸線方向における一方側に配されている、請求項１に記載の熱交換器。
【請求項４】
前記第２フランジは、前記筐体に水密固定されている、請求項３に記載の熱交換器。
【請求項５】
前記第２フランジは、前記端子部よりも前記軸線方向における他方側に配されている、請求項１に記載の熱交換器。
【請求項６】
前記筐体は、前記碍管が収容される第１筐体と、前記第１筐体に組み付けられ、前記第１フランジに水密固定される第３筐体と、前記第３筐体と別体に形成され、前記第２フランジに固定される第２筐体と、を備え、
前記第１フランジは、前記軸線方向について前記第１筐体と前記第３筐体とに挟持される挟持部を有する、請求項１から請求項３のいずれか一項に記載の熱交換器。
【請求項７】
前記筐体は、前記碍管が収容される第１筐体と、前記第２フランジに固定される第２筐体と、を備え、
前記第１フランジは、前記軸線方向について前記第１筐体と前記第２筐体とに挟持される挟持部を有する、請求項１から請求項３のいずれか一項に記載の熱交換器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、熱交換器に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、特開２０１３－１２６８４４号公報（下記特許文献１）に記載の電気発熱式温水加熱装置が知られている。特許文献１の電気発熱式温水加熱装置は、熱媒体の流入口、流路及び流出口を有するケースと、流路に配置されたセラミックヒータと、を備える。セラミックヒータの端子部側の外周には、フランジが取り付けられている。このフランジが、ケースに設けられた挿入口の内周面に、Ｏリング等のシール部材を介して取り付けられることで、セラミックヒータがケース内に固定されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１２６８４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の構成において、セラミックヒータはケースと１つのフランジを介して固定されている。このため、例えば、電気発熱式温水加熱装置が車載用である場合には、車両の振動等により、フランジとケースとの固定部、または、セラミックヒータとフランジとの固定部に応力が集中することが懸念される。
【０００５】
本開示は上記のような事情に基づいて完成されたものであって、セラミックヒータの固定部への応力集中を抑制できる熱交換器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の熱交換器は、軸線方向に延びて筒状をなす碍管と、前記碍管の前記軸線方向における一方側に配され、前記碍管の外周から径方向外側に拡径する第１フランジと、前記第１フランジよりも前記碍管の前記軸線方向における一方側に配される端子部と、前記第１フランジよりも前記碍管の前記軸線方向における他方側に配される加熱部と、を備えるセラミックヒータと、前記碍管が収容され、前記セラミックヒータが前記第１フランジを介して水密固定される筐体と、を有する、車両に搭載される熱交換器であって、前記セラミックヒータは、前記軸線方向において前記第１フランジと離間して配され、前記碍管の外周から径方向外側に拡径する第２フランジを備え、前記第２フランジを介して前記筐体に固定されている、熱交換器である。
【発明の効果】
【０００７】
本開示によれば、セラミックヒータの固定部への応力集中を抑制できる熱交換器を提供することができる。
【図面の簡単な説明】
【０００８】

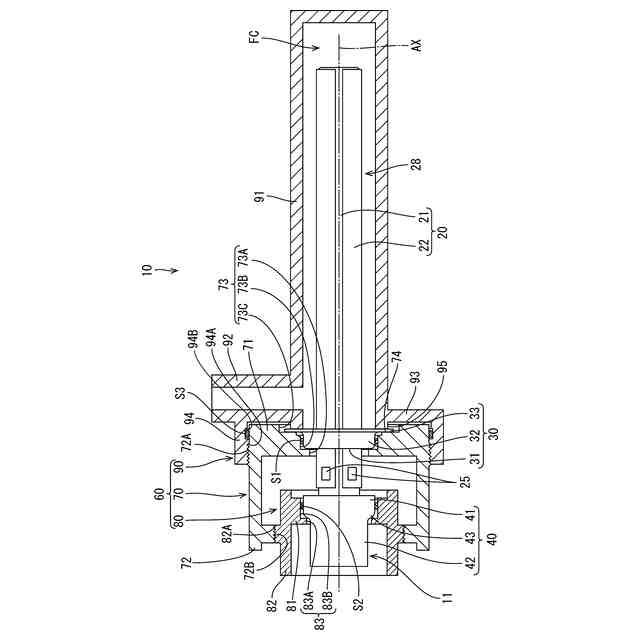

図１は、実施形態１にかかる熱交換器の全体構成を示す断面図である。

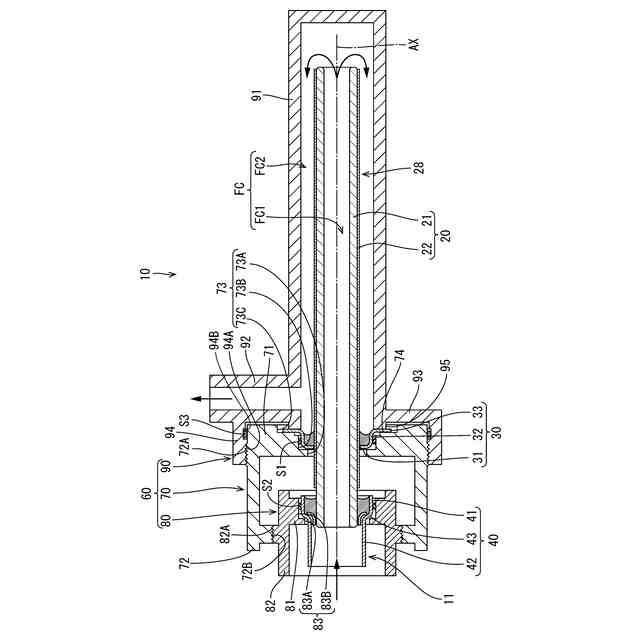

図２は、セラミックヒータの内部構造を示す熱交換器の断面図である。

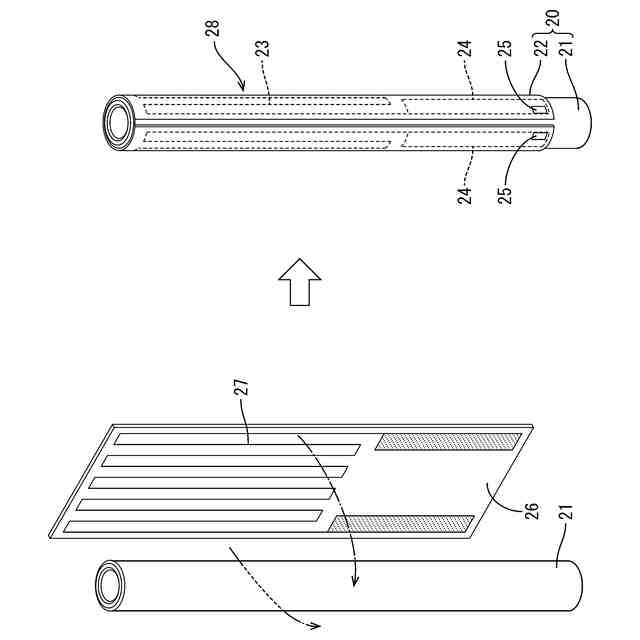

図３は、碍管の製造工程について説明する説明図である。
図４は、第１フランジ及び第２フランジの取り付け部分について示すセラミックヒータの拡大断面図である。
図５は、実施形態２にかかるセラミックヒータの内部構造を示す熱交換器の断面図である。
図６は、実施形態３にかかるセラミックヒータの内部構造を示す熱交換器の断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施形態を列挙して説明する。
（１）本開示の熱交換器は、軸線方向に延びて筒状をなす碍管と、前記碍管の前記軸線方向における一方側に配され、前記碍管の外周から径方向外側に拡径する第１フランジと、前記第１フランジよりも前記碍管の前記軸線方向における一方側に配される端子部と、前記第１フランジよりも前記碍管の前記軸線方向における他方側に配される加熱部と、を備えるセラミックヒータと、前記碍管が収容され、前記セラミックヒータが前記第１フランジを介して水密固定される筐体と、を有する、車両に搭載される熱交換器であって、前記セラミックヒータは、前記軸線方向において前記第１フランジと離間して配され、前記碍管の外周から径方向外側に拡径する第２フランジを備え、前記第２フランジを介して前記筐体に固定されている。
【００１０】
このような構成によると、セラミックヒータは第１フランジ及び第２フランジにより筐体に対して固定されるから、振動環境下においてセラミックヒータと筐体との固定部にかかる応力を２箇所に分散させることができる。また、フランジと碍管との固定部が１つだけ設けられる場合と比較して、第１フランジと碍管との固定部、及び第２フランジと碍管との固定部にそれぞれ応力を分散させることができる。
（【００１１】以降は省略されています）
