特許ウォッチ

公開番号2025130294
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027382
出願日2024-02-27
発明の名称パイプの連結構造
出願人フタバ産業株式会社
代理人名古屋国際弁理士法人
主分類F16L 23/08 20060101AFI20250901BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】パイプの連結構造において、ガスケットによるシール性を高めるための技術を提供する。
【解決手段】パイプの連結構造は、第1パイプ端部と、第2パイプ端部と、ガスケットと、クランプと、を備える。第1パイプ端部は、径方向外側へ膨出しつつ周方向へ延びる膨出部を有する。第2パイプ端部は、第2パイプ端部の開口に向かって拡径する拡径部を有する。ガスケットは、膨出部の外周面と拡径部の内周面との間に配置されている。クランプは、膨出部の外周面及び拡径部の外周面を、膨出部及び拡径部が互いに近付く方向へ押圧するように構成されている。クランプは、少なくとも1つの凹部と、少なくとも1つの誘導部と、を有する。少なくとも1つの凹部は、膨出部及び拡径部を内側に嵌め込み可能に構成された凹状の部分である。少なくとも1つの誘導部は、少なくとも1つの凹部の奥側へ膨出部及び拡径部を誘導するように構成されている。

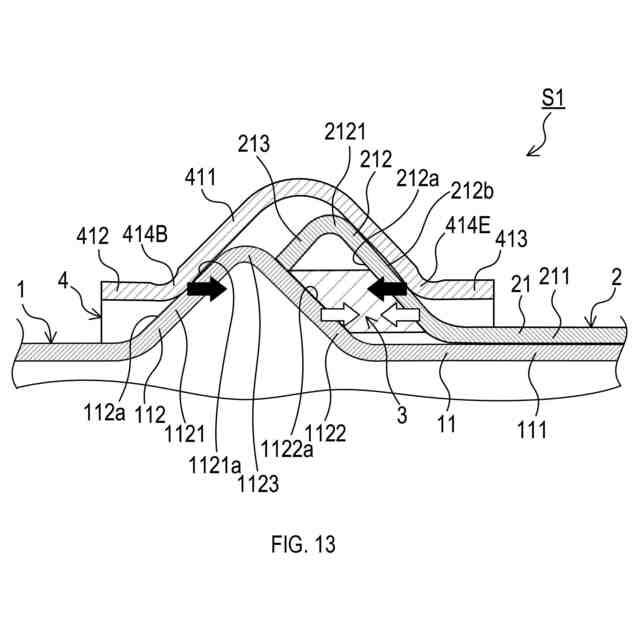

【選択図】図13
特許請求の範囲【請求項１】

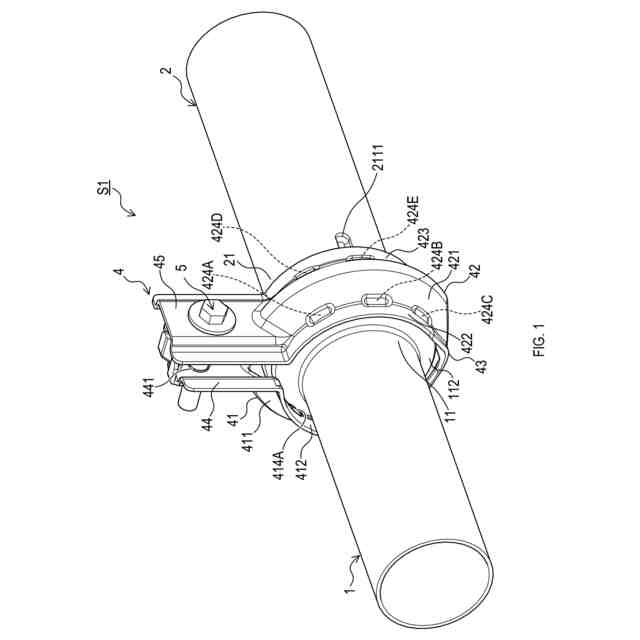

パイプの連結構造であって、

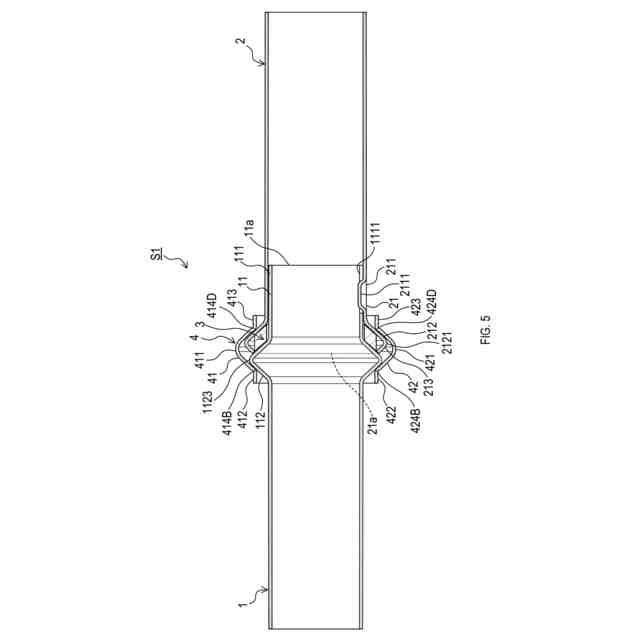

円管状の第１パイプの一方の端部である第１パイプ端部であって、径方向外側へ膨出しつつ周方向へ延びる膨出部を有する前記第１パイプ端部と、
円管状の第２パイプの両端部のうち前記第１パイプ端部に連結される端部である第２パイプ端部であって、前記第２パイプ端部の開口に向かって拡径する拡径部を有する前記第２パイプ端部と、
前記膨出部の外周面と前記拡径部の内周面との間に配置されたガスケットと、
前記膨出部の外周面及び前記拡径部の外周面を、前記膨出部及び前記拡径部が互いに近付く方向へ押圧するように構成されたクランプと、
を備え、
前記クランプは、
前記膨出部及び前記拡径部を内側に嵌め込み可能に構成された凹状の部分である少なくとも１つの凹部と、
前記少なくとも１つの凹部の奥側へ前記膨出部及び前記拡径部を誘導するように構成された少なくとも１つの誘導部と、
を有する、パイプの連結構造。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載のパイプの連結構造であって、
前記クランプは、

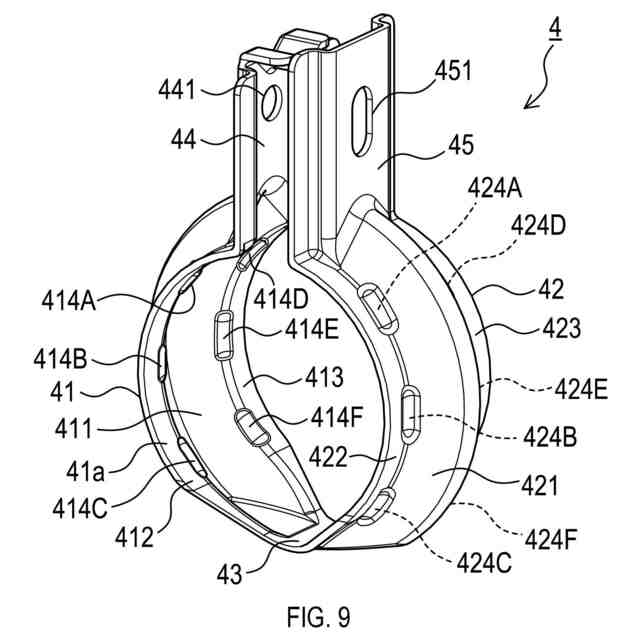

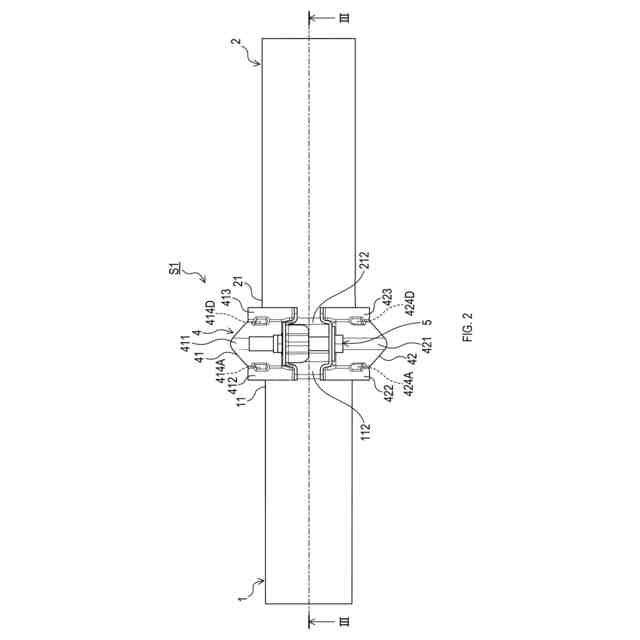

前記膨出部及び前記拡径部の周方向における一部の領域を外周側から覆うように構成された円弧状の第１本体部と、
前記膨出部及び前記拡径部の周方向における別の一部の領域を外周側から覆うように構成された円弧状の第２本体部と、
前記第１本体部と前記第２本体部とを周方向に接続する接続部と、
前記第１本体部における前記接続部側と反対側の端部から径方向外側へ延びる第１フランジ部と、
前記第２本体部における前記接続部側と反対側の端部から径方向外側へ延びる第２フランジ部であって、前記第１フランジ部に締結するように構成された前記第２フランジ部と、
を有し、
前記少なくとも１つの凹部は、
前記第１本体部の内周面に形成された第１凹部と、
前記第２本体部の内周面に形成された第２凹部と、
を含み、
前記第１凹部及び前記第２凹部の少なくとも一方に、前記少なくとも１つの誘導部が形成されている、パイプの連結構造。
【請求項３】
請求項２に記載のパイプの連結構造であって、
前記第１凹部及び前記第２凹部の双方に、前記少なくとも１つの誘導部が形成されている、パイプの連結構造。
【請求項４】
請求項１から請求項３までのいずれか１項に記載のパイプの連結構造であって、

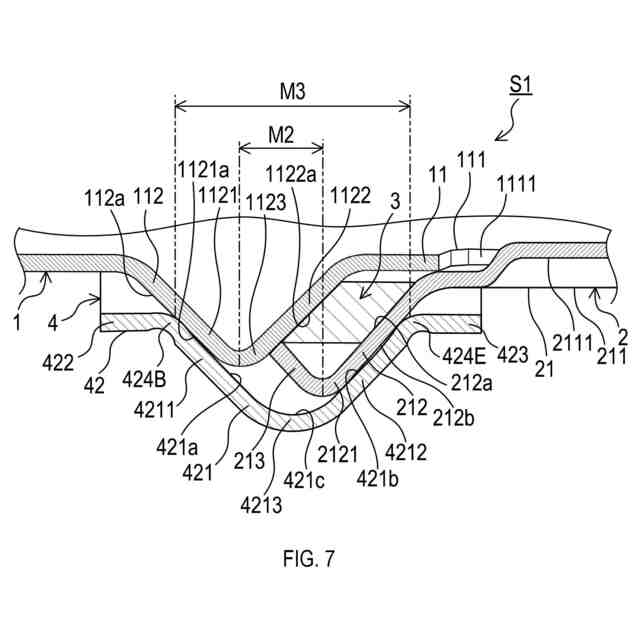

前記少なくとも１つの凹部は、
前記膨出部の外周面に対向するように構成された膨出側対向面を有する第１対向部と、
前記拡径部の外周面に対向するように構成された拡径側対向面を有する第２対向部と、
を有し、
前記少なくとも１つの誘導部は、
前記第１対向部における前記少なくとも１つの凹部の奥側と反対側の端部において、前記膨出側対向面から突出する少なくとも１つの膨出側突出部と、
前記第２対向部における前記少なくとも１つの凹部の奥側と反対側の端部において、前記拡径側対向面から突出する少なくとも１つの拡径側突出部と、
を含む、パイプの連結構造。
【請求項５】
請求項４に記載のパイプの連結構造であって、
前記少なくとも１つの膨出側突出部は、前記膨出側対向面の内周縁よりも内周側まで突出し、
前記少なくとも１つの拡径側突出部は、前記拡径側対向面の内周縁よりも内周側まで突出している、パイプの連結構造。
【請求項６】
請求項１から請求項３までのいずれか１項に記載のパイプの連結構造であって、
前記少なくとも１つの凹部は、
前記膨出部の外周面に対向するように構成された膨出側対向面を有する第１対向部と、
前記拡径部の外周面に対向するように構成された拡径側対向面を有する第２対向部と、
前記第１対向部と前記第２対向部とを繋ぎ、前記少なくとも１つの凹部の底面を形成する底部と、
を有し、
前記少なくとも１つの誘導部は、周方向へ延びる開口を前記底部に形成する開口部を含む、パイプの連結構造。

発明の詳細な説明【技術分野】
【０００１】
本開示は、パイプの連結構造に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
例えば特許文献１には、第１パイプの端部と第２パイプの端部とをクランプにより連結する構造が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平５－３３８９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の構造において、第１パイプの端部は、径方向外側へ膨出しつつ周方向へ延びる膨出部を有する。第２パイプの端部は、当該端部の開口に向かって拡径する拡径部を有する。第１パイプ及び第２パイプの端部同士は、膨出部の外周面と拡径部の内周面との間にガスケットが配置された状態において、クランプにより互いに連結される。
【０００５】
この種の構造について、ガスケットによるシール性を高めたいという要望があった。
【０００６】
本開示の一局面は、パイプの連結構造において、ガスケットによるシール性を高めるための技術を提供する。
【課題を解決するための手段】
【０００７】
本開示の一態様は、パイプの連結構造であって、第１パイプ端部と、第２パイプ端部と、ガスケットと、クランプと、を備える。第１パイプ端部は、円管状の第１パイプの一方の端部である。第１パイプ端部は、径方向外側へ膨出しつつ周方向へ延びる膨出部を有する。第２パイプ端部は、円管状の第２パイプの両端部のうち第１パイプ端部に連結される端部である。第２パイプ端部は、第２パイプ端部の開口に向かって拡径する拡径部を有する。ガスケットは、膨出部の外周面と拡径部の内周面との間に配置されている。クランプは、膨出部の外周面及び拡径部の外周面を、膨出部及び拡径部が互いに近付く方向へ押圧するように構成されている。クランプは、少なくとも１つの凹部と、少なくとも１つの誘導部と、を有する。少なくとも１つの凹部は、膨出部及び拡径部を内側に嵌め込み可能に構成された凹状の部分である。少なくとも１つの誘導部は、少なくとも１つの凹部の奥側へ膨出部及び拡径部を誘導するように構成されている。
【０００８】
このような構成によれば、パイプの連結構造において、ガスケットによるシール性を高めることができる。
【０００９】
本開示の一態様では、クランプは、第１本体部と、第２本体部と、接続部と、第１フランジ部と、第２フランジ部と、を有してもよい。第１本体部は、膨出部及び拡径部の周方向における一部の領域を外周側から覆うように構成されている。第１本体部は、円弧状である。第２本体部は、膨出部及び拡径部の周方向における別の一部の領域を外周側から覆うように構成されている。第２本体部は、円弧状である。接続部は、第１本体部と第２本体部とを周方向に接続する。第１フランジ部は、第１本体部における接続部側と反対側の端部から径方向外側へ延びる。第２フランジ部は、第２本体部における接続部側と反対側の端部から径方向外側へ延びる。第２フランジ部は、第１フランジ部に締結するように構成される。少なくとも１つの凹部は、第１本体部の内周面に形成される第１凹部と、第２本体部の内周面に形成される第２凹部と、を含んでもよい。第１凹部及び第２凹部の少なくとも一方に、少なくとも１つの誘導部が形成されていてもよい。
【００１０】
このような構成によれば、パイプの連結構造において、ガスケットによるシール性を高めることができる。
（【００１１】以降は省略されています）
