公開番号2025128371
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2025102436,2023110577
出願日2025-06-18,2018-07-25
発明の名称火災関連情報表示機
出願人能美防災株式会社
代理人個人,個人,個人,個人
主分類G08B 17/00 20060101AFI20250826BHJP(信号)
要約【課題】オペレータの操作性を改善することのできる火災関連情報表示機を得る。
【解決手段】複数の端末機器のそれぞれから火災関連情報を受信する受信部と、火災発生の有無をオペレータが判断するために必要な火災判断情報を表示する表示部と、火災関連情報に基づいて生成した火災判断情報を表示部に表示させる制御部とを備えた火災関連情報表示機であって、、制御部は、火災判断情報を文字として表示させる際に、火災発生状況に応じてオペレータがこれから実施すべき操作内容をイラスト画として表示部に表示させるイラスト表示機能を有し、火災判断情報を文字として表示させる際に、火災判断情報に対応してオペレータがこれから実施すべき操作内容として、火災関連情報表示機に対するスイッチ操作あるいはリセット操作に関する操作内容のイラスト画を表示部に表示させ、操作性改善機能を実現する。

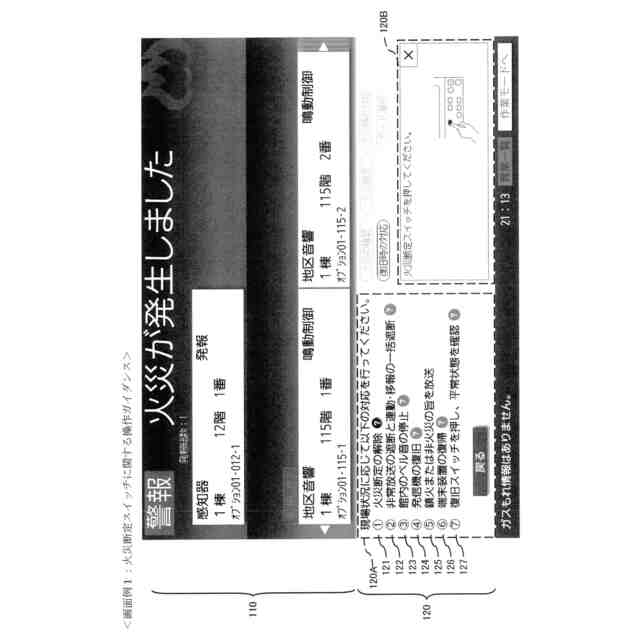

【選択図】図3
特許請求の範囲【請求項１】

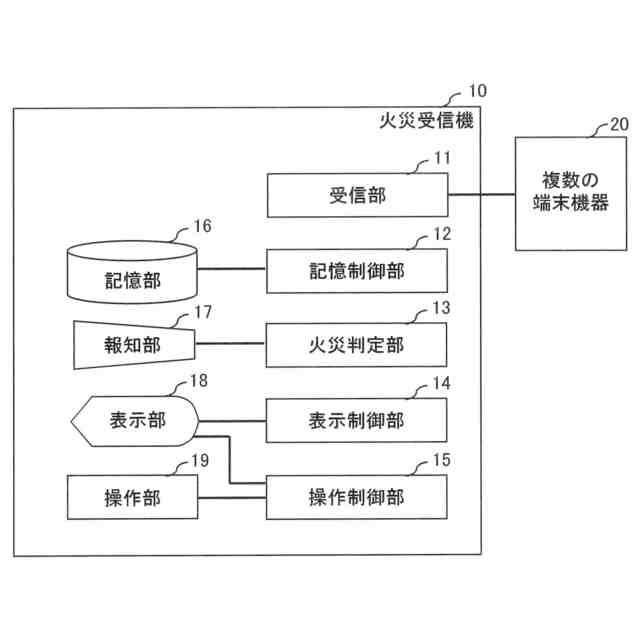

複数の端末機器のそれぞれから火災関連情報を受信する受信部と、
火災発生の有無をオペレータが判断するために必要な火災判断情報を表示する表示部と、
前記受信部により受信された前記火災関連情報に基づいて前記火災判断情報を生成し、生成した前記火災判断情報を前記表示部に表示させる制御部と
を備えた火災関連情報表示機であって、
前記制御部は、

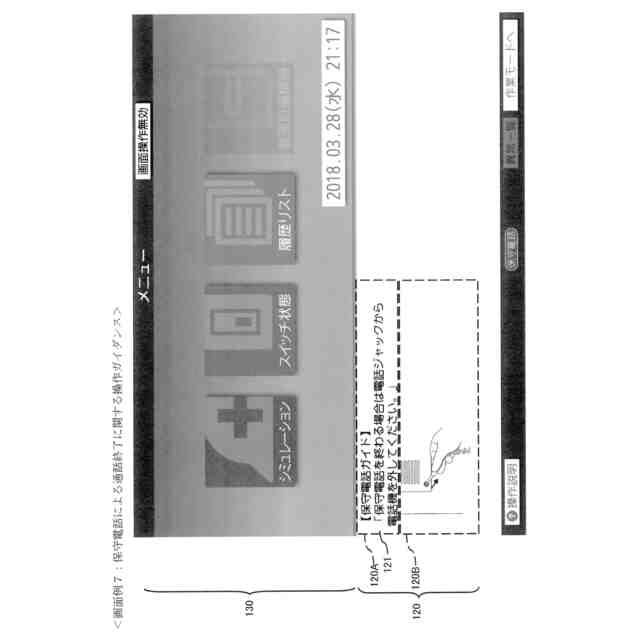

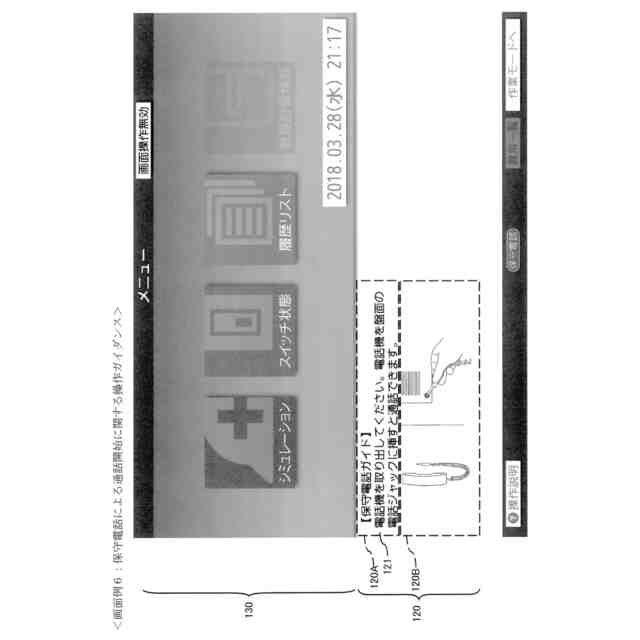

前記火災判断情報を文字として表示させる際に、火災発生状況に応じてオペレータがこれから実施すべき操作内容をイラスト画として前記表示部に表示させるイラスト表示機能を有し、

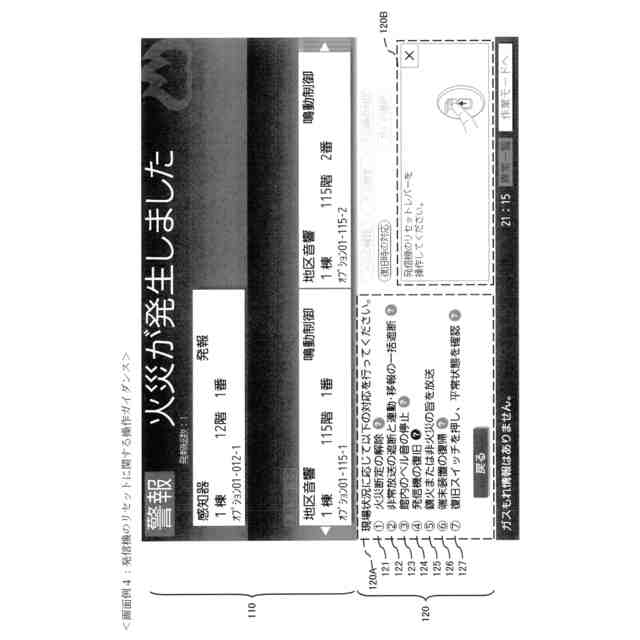

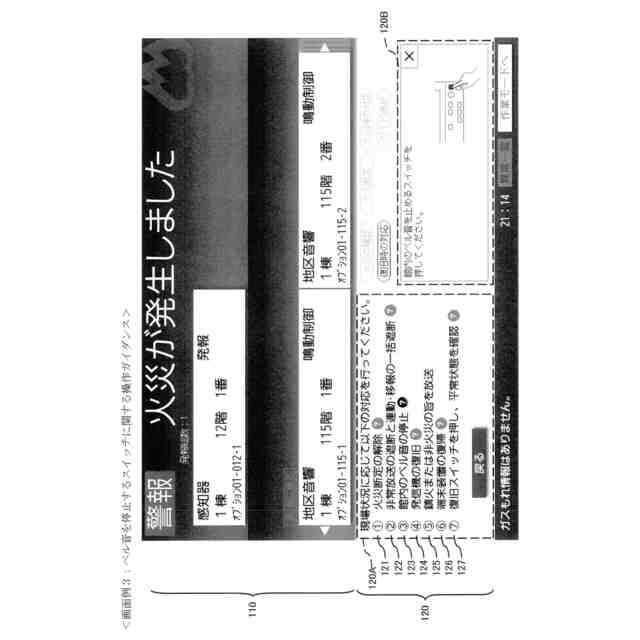

前記火災判断情報を文字として表示させる際に、前記火災判断情報に対応してオペレータがこれから実施すべき前記操作内容として、前記火災関連情報表示機に対するスイッチ操作あるいはリセット操作に関する操作内容のイラスト画を前記表示部に表示させ、操作性改善機能を実現する
火災関連情報表示機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数の端末機器からの情報に基づいて、火災発生状況を検出する火災受信機等の火災関連情報表示機に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

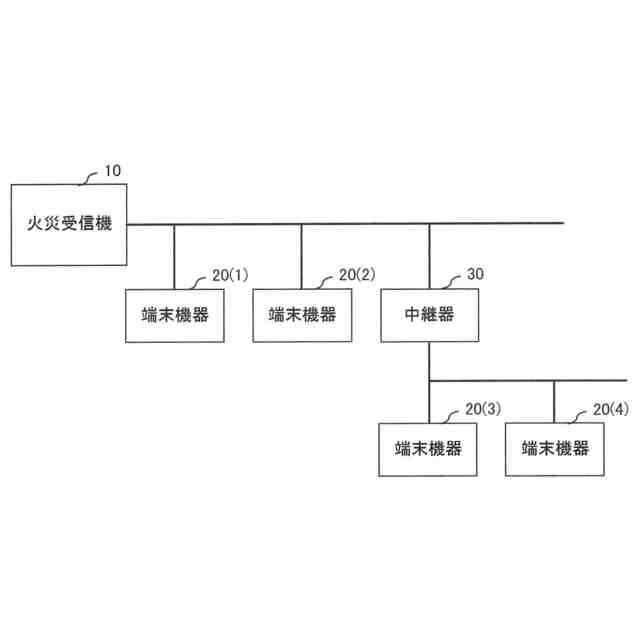

従来、火災の要因となる煙の発生、温度上昇、ガス漏れ等を監視する火災報知設備に用いられる火災受信機は、防災センター、管理室などに設置されている。火災受信機は、火災監視区域ごとに設置されている１以上の端末機器から信号を受信することで、火災発生の有無を判断している。
【０００３】
また、スプリンクラー設備等の消火設備を監視する消火システム制御盤も同様に防災センター、管理室等に設置されて、配管内圧力の変動等を端末機器から受信することで、火災発生の有無を判断している。
【０００４】
このような火災報知設備、消火設備において、操作方法の案内時あるいはシミュレーション時に火災監視に対し影響を与えないようにするとともに、実際の操作および火災発生時の対処方法の習得を容易とする従来技術がある（たとえば、特許文献１参照）。
【０００５】
より具体的には、特許文献１に係る防災受信機は、操作部の操作方法を案内できる表示部を有し、操作方法および状況を文字表示する機能を備えている。
【先行技術文献】
【特許文献】
【０００６】
特開２００３－２０８６７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、従来技術には、以下のような課題がある。
特許文献１に係る従来技術は、操作方法等を文字表示することで、操作性の向上を図っている。ここで、当該受信機のどこをどのように操作すればよいかをよく理解している操作者には、文字での指示で十分である。しかしながら、当該受信機の操作を十分に理解していない操作者には、文字表示だけでは分かりにくい場合も考えられ、このような操作者に対しても、迅速な操作を可能とするための機能が望まれている。
【０００８】
また、同様に警報等が何に基づいているのか、操作者が一目で分かる機能が望まれている。
【０００９】
本発明は、前記のような課題を解決するためになされたものであり、オペレータの操作性を改善することのできる火災関連情報表示機を得ることを目的とする。
【課題を解決するための手段】
【００１０】
本発明に係る火災関連情報表示機は、複数の端末機器のそれぞれから火災関連情報を受信する受信部と、火災発生の有無をオペレータが判断するために必要な火災判断情報を表示する表示部と、受信部により受信された火災関連情報に基づいて火災判断情報を生成し、生成した火災判断情報を表示部に表示させる制御部とを備えた火災関連情報表示機であって、制御部は、火災判断情報を文字として表示させる際に、火災発生状況に応じてオペレータがこれから実施すべき操作内容をイラスト画として表示部に表示させるイラスト表示機能を有し、火災判断情報を文字として表示させる際に、火災判断情報に対応してオペレータがこれから実施すべき操作内容として、火災関連情報表示機に対するスイッチ操作あるいはリセット操作に関する操作内容のイラスト画を表示部に表示させ、操作性改善機能を実現するものである。
【発明の効果】
（【００１１】以降は省略されています）
