公開番号2025126524
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022780
出願日2024-02-19
発明の名称ヘアドライヤ
出願人株式会社 MTG
代理人弁理士法人グランダム特許事務所
主分類A45D 20/10 20060101AFI20250822BHJP(手持品または旅行用品)
要約【課題】風洞部から送風される風の状態を直感的に把握できるヘアドライヤを提供する。
【解決手段】ヘアドライヤ1は、風洞部10と、風洞部10に配置した複数のLED群L1～L5を有し、風の方向を示す状態表示領域111を有する表示部100と、を備えている。
【選択図】図3
特許請求の範囲【請求項１】
風洞部と、
前記風洞部に並んで配置した複数の発光部を有し、前記風洞部から送風される風の方向を示す表示部と、
を備えているヘアドライヤ。
続きを表示（約 120 文字）【請求項２】
前記表示部は、前記風洞部から送風される風の強さを示す請求項１に記載のヘアドライヤ。
【請求項３】
前記表示部は、前記風洞部から送風される風の温度変化を示す請求項１及び請求項２のいずれか一項に記載のヘアドライヤ。

発明の詳細な説明【技術分野】
【０００１】
本発明はヘアドライヤに関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１は従来のヘアドライヤを開示している。このヘアドライヤは、風洞部と、風洞部に設けられた表示部とを備えている。表示部は、設定温度、設定風量、及び使用可能時間の夫々を異なる箇所に表示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－３５０８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のヘアドライヤの使用者は、風洞部から送風される風の状態を直感的に把握できず、改善する余地がある。
【０００５】
本発明は、上記従来の実情に鑑みてなされたものであって、使用者が風洞部から送風される風の状態を直感的に把握できるヘアドライヤを提供することを解決すべき課題としている。
【課題を解決するための手段】
【０００６】
本発明のヘアドライヤは、風洞部と、前記風洞部に並んで配置した複数の発光部を有し、前記風洞部から送風される風の方向を示す表示部と、を備えている。
【０００７】
このヘアドライヤは、複数の発光部の発光のさせ方によって風洞部から送風される風の方向を示すことができる。
【０００８】
したがって、本発明のヘアドライヤの使用者は、風洞部から送風される風の状態を直感的に把握できる。
【図面の簡単な説明】
【０００９】

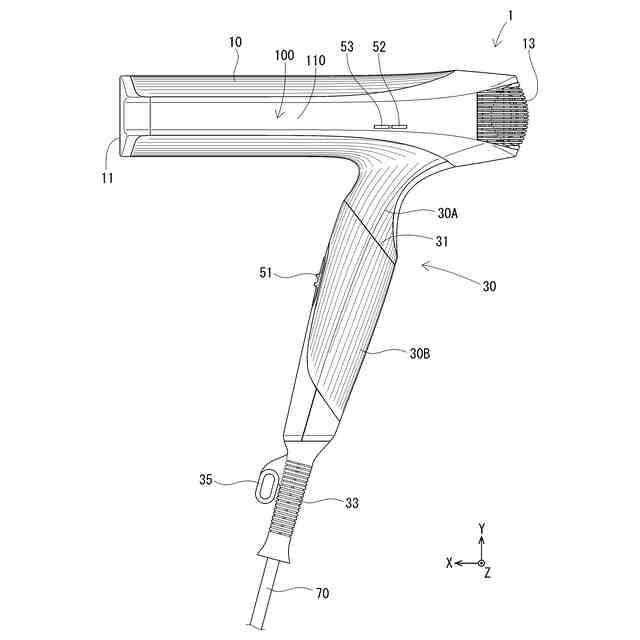

実施例１の把持部が延びた状態のヘアドライヤを示す右側面図である。
実施例１の把持部が折り畳まれた状態のヘアドライヤを示す右側面図である。

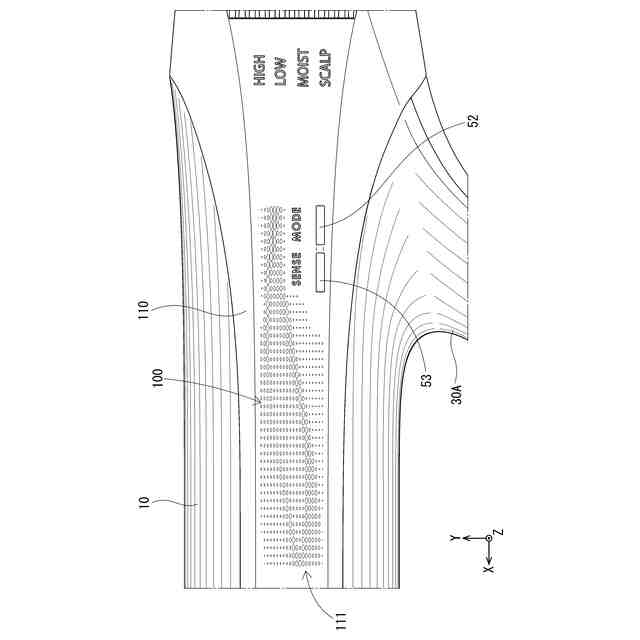

実施例１の表示部の全ての表示が点灯した状態を示す図である。
実施例１の表示部が風の方向を示す際の表示変化を示す図である。
実施例１の表示部が風の方向を示す際の表示変化を示す図である。
実施例１の表示部が風の方向を示す際の表示変化を示す図である。
実施例１の表示部の外カバーを外した状態を示す右側面図である。
実施例１の表示部の光拡散部材を外した状態を示す右側面図である。
実施例１の表示部のＬＥＤ基板を示す図である。
実施例２のヘアドライヤを示す右側面図である。
【発明を実施するための形態】
【００１０】
本発明における好ましい実施の形態を説明する。
（【００１１】以降は省略されています）
