公開番号2025123739
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019380
出願日2024-02-13
発明の名称ラベル発行装置およびコンピュータプログラム
出願人株式会社寺岡精工
代理人個人,個人,個人,個人
主分類B41J 5/30 20060101AFI20250818BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】視覚情報だけでなく、音声情報を効果的に用いることでラベルの誤発行を防ぐことのできる装置を提供する。
【解決手段】情報をラベルに印字するラベル発行装置1であって、ラベルを発行する商品の商品イメージ画像G28を表示する表示手段75と、ラベルの所定の印字項目を音声出力する音声出力手段77と、を備え、音声出力手段は、ラベルを発行する商品の商品イメージ画像を含む画面G28が表示されている状態で、印字項目の少なくとも一部を音声出力する。
【選択図】図2

特許請求の範囲【請求項１】
情報をラベルに印字するラベル発行装置であって、
前記ラベルを発行する商品の商品イメージ画像を表示する表示手段と、
前記ラベルの所定の印字項目を音声出力する音声出力手段と、を備え、
前記音声出力手段は、前記ラベルを発行する商品の商品イメージ画像を含む画面が表示されている状態で、前記印字項目の少なくとも一部を音声出力する、
ラベル発行装置。
続きを表示（約 460 文字）【請求項２】
前記商品イメージ画像を表示させた画面は、前記ラベルの印字指示が入力された後であって、前記ラベルの印字前に表示される商品イメージ確認画面である、
請求項１記載のラベル発行装置。
【請求項３】
前記表示手段は、発行する前記ラベルのラベルイメージ画像を表示するラベル確認画面をさらに表示し、前記ラベル確認画面において所定の処理が完了した後に前記商品イメージ画像を表示する、
請求項１記載のラベル発行装置。
【請求項４】
情報をラベルに印字するラベル発行装置を制御するコンピュータプログラムであって、
前記ラベルを発行する商品の商品イメージ画像を表示する表示命令と、
前記ラベルの所定の印字項目を音声出力する音声出力命令と、をコンピュータに実行させ、
前記音声出力命令は、前記ラベルを発行する商品の商品イメージ画像を含む画面が表示されている状態で、前記印字項目の少なくとも一部を音声出力する、
コンピュータプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ラベル発行装置およびコンピュータプログラムに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
ラベルプリンタ等のラベル発行装置においては、印字内容の誤記は店舗の信用問題となるため、発行前には確認作業が必要となる。特許文献１には、文字サイズやフォントの配置の正否を確認する技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８-１３０８６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１記載の技術は、ラベルの誤発行防止を視覚に頼ったものであった。
【０００５】
そこで本発明は、視覚情報だけでなく、音声情報を効果的に用いることでラベルの誤発行を防ぐことのできる装置を提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明の一の観点に係るラベル発行装置は、情報をラベルに印字するラベル発行装置であって、前記ラベルを発行する商品の商品イメージ画像を表示する表示手段と、前記ラベルの所定の印字項目を音声出力する音声出力手段と、を備え、前記音声出力手段は、前記ラベルを発行する商品の商品イメージ画像を含む画面が表示されている状態で、前記印字項目の少なくとも一部を音声出力する。
【図面の簡単な説明】
【０００７】
本発明の実施形態に係るラベル発行装置の外観構成を示す斜視図である。
本発明の実施形態に係るラベル発行装置のハードウェア構成を示すブロック図である。
本発明の実施形態に係るラベル発行装置のソフトウェア構成を示すブロック図である。

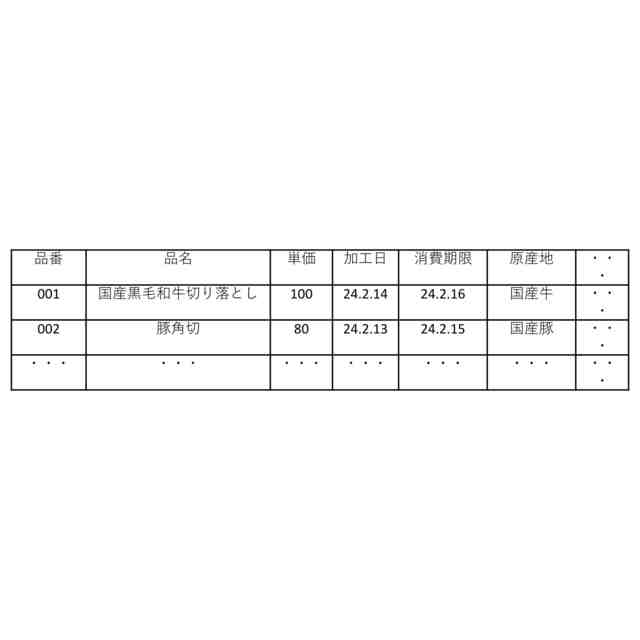

本発明の実施形態に係るラベル発行装置における商品データの一例を示す図である。

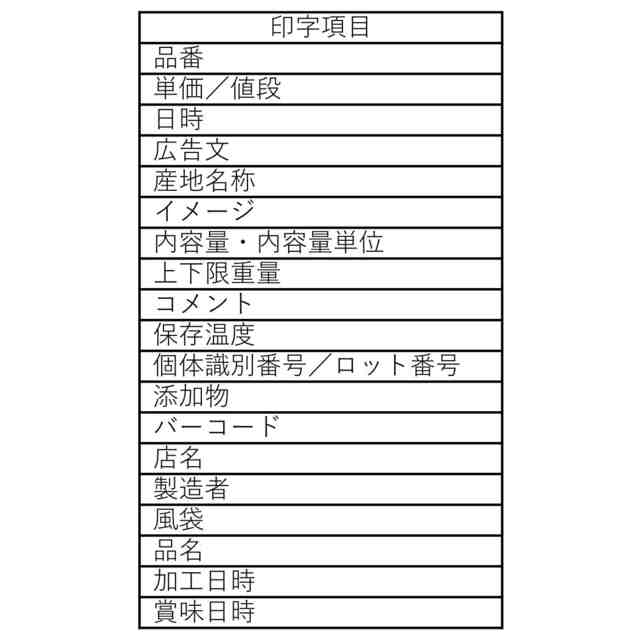

本発明の実施形態に係るラベル発行装置における印字項目の一例を示す図である。

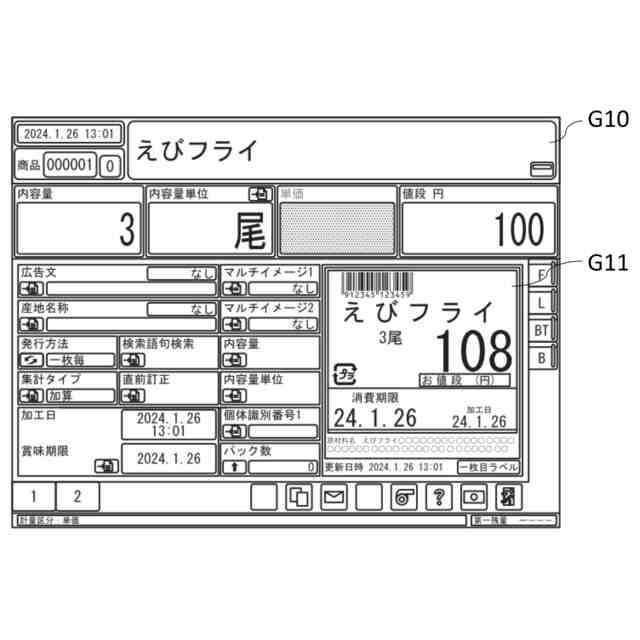

本発明の実施形態に係るラベル発行装置において表示される画面であって、ラベル発行画面の一例を示す図である。

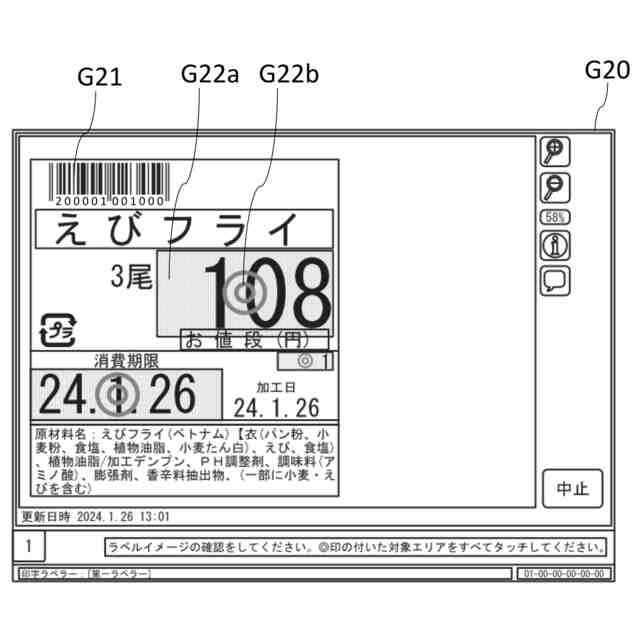

本発明の実施形態に係るラベル発行装置において表示される画面であって、ラベルイメージ確認画面の一例を示す図である。

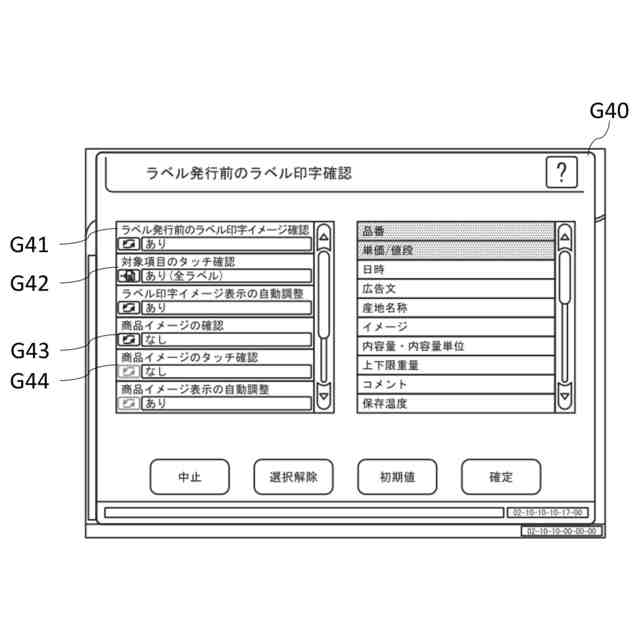

本発明の実施形態に係るラベル発行装置において表示される画面であって、ラベルの印字イメージ画像の確認時の音声読み上げに関する設定を行う画面の一例を示す図である。
本発明の実施形態に係るラベル発行装置において表示される画面であって、ラベルの印字イメージ画像の確認時の音声読み上げに関する設定を行う画面の一例を示す図である。
本発明の実施形態に係るラベル発行装置において表示される画面であって、ラベルの印字イメージ画像の確認時のタッチ要否に関する設定を行う画面の一例を示す図である。
本発明の実施形態に係るラベル発行装置において表示される画面であって、商品イメージ画像表示時の音声読み上げ項目に関する設定を行う画面の一例を示す図である。
本発明の実施形態に係るラベル発行装置において表示される画面であって、商品マスタにおいて商品に紐づけられている商品イメージ画像を表示する画面の一例を示す図である。
本発明の実施形態に係るラベル発行装置において表示される画面であって、ラベルイメージ確認画面の一例を示す図である。
本発明の実施形態に係るラベル発行装置において表示される画面であって、商品イメージ画像確認画面の（ａ）第一例、（ｂ）第二例を示す図である。
本発明の実施形態に係るラベル発行装置において表示される画面であって、商品に紐づけられるコメントを設定する画面の一例を示す図である。
本発明の実施形態に係るラベル発行装置において表示される画面であって、日時の読み上げ設定を行う画面の一例を示す図である。
本発明の実施形態に係るラベル発行装置において表示される画面であって、未設定項目の読み上げ設定を行う画面の一例を示す図である。
本発明の実施形態に係るラベル発行装置において表示される画面であって、音声読み上げ語句の設定を行う画面の一例を示す図である。
本発明の実施形態に係るラベル発行装置において表示される画面であって、音声読み上げ語句の登録画面の一例を示す図である。
本発明の実施形態に係るラベル発行装置において表示される画面であって、音声読み上げ語句の登録画面の一例を示す図である。
本発明の実施形態に係るラベル発行装置によって実行される処理の流れを示す処理フロー図である。
【発明を実施するための形態】
【０００８】
●ラベル発行装置１の概要
以下、本発明の実施形態について説明する。

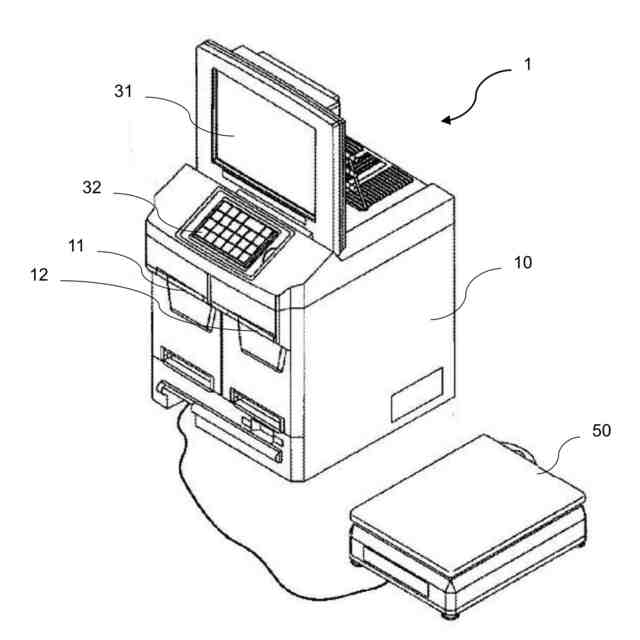

図１は、本発明の実施形態に係るラベル発行装置１の外観斜視図である。なお、ラベル発行装置１は、商品データを記憶すると共に当該商品データの処理を実行する装置であって、少なくとも商品データに基づいたラベルの印字及び発行する機能を備えており、その名称にかかわらず、包装機、値付け機、計量器等の装置を含む。
なお、本発明は、有線又は無線により接続されるラベル発行装置に対してラベルの発行指示を生成するラベル発行指示装置としても構成できる。
【０００９】
ラベル発行装置１は、例えば販売店のバックヤードに設置され、各種商品又は商品容器に貼付するラルを発行する装置であり、基台部１０の上面に、操作表示部３１と、キー操作部３２とを設置し、また基台部１０の前面に一対のラベル発行口１１、１２を設置し、さらに商品計量用の計量部５０をケーブル（無線でもよい）で接続して構成されている。
【００１０】
●ラベル発行装置１のハードウェア構成

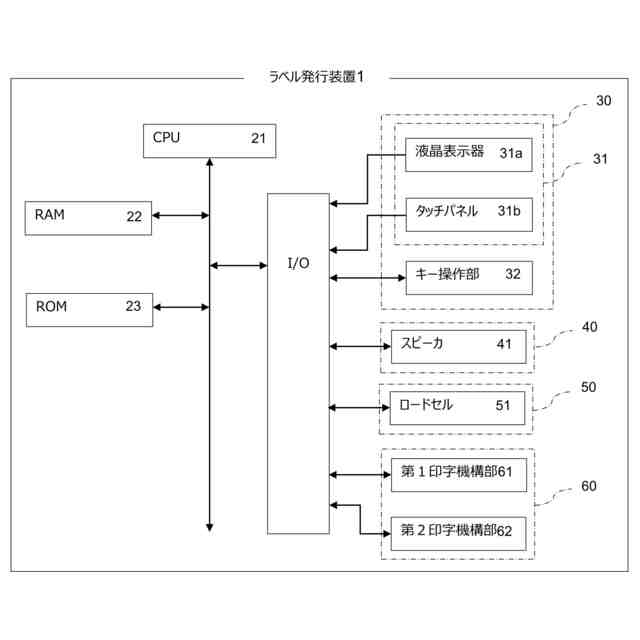

図２は、本実施形態に係るラベル発行装置１が備えるハードウェア構成の一例を示している。ラベル発行装置１は、ＣＰＵ（Central Processing Unit）２１などの演算装置、ＲＡＭ（Random Access Memory）２２やＲＯＭ（Read Only Memory）２３などの記憶装置を有しており、インターフェース回路Ｉ／Ｏを介して、操作部３０、音声出力部４０、計量部５０、及び印字部６０に接続している。
なお、ラベル発行装置１はこのほか、バーコードや二次元コード等のシンボルコードを読み取るハンディスキャナやＣＣＤカメラなどを備えてもよい。
（【００１１】以降は省略されています）
