公開番号2025122939
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018698
出願日2024-02-09
発明の名称コネクタ
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人
主分類H01R 13/641 20060101AFI20250815BHJP(基本的電気素子)
要約【課題】検知部材を設ける場合であっても部品の組立作業を簡素化することができるコネクタを提供する。
【解決手段】コネクタ1は、相手コネクタ2に嵌合されるコネクタハウジング3と、締結部18によって相手コネクタ端子25に固定される電線4と、開口部24に取付けられるシール部材30を保持するリテーナ29と、開口部24を閉塞するカバー34と、を備える。コネクタ1は、コネクタハウジング3に取付けられるとともにコネクタハウジング3が相手コネクタ2に完全に嵌合された場合に検知前位置から検知位置への操作が可能となる検知部材51を備える。検知部材51は、カバー34をコネクタハウジング3に嵌合する操作に連動することにより、検知前位置から検知位置に位置する。
【選択図】図5
特許請求の範囲【請求項１】
相手コネクタに嵌合されるコネクタハウジングと、前記コネクタハウジングの開口部から挿入される締結部によって前記相手コネクタの相手コネクタ端子に先端の電線端子が固定される電線と、前記開口部を閉塞するカバーと、を備えたコネクタであって、
前記コネクタハウジングに取付けられ、前記コネクタハウジングが前記相手コネクタに完全に嵌合された場合に検知前位置から検知位置への操作が可能となる検知部材を備え、
前記検知部材は、前記カバーを前記コネクタハウジングに嵌合する操作に連動することにより、前記検知前位置から前記検知位置に位置する、コネクタ。
続きを表示（約 700 文字）【請求項２】
前記カバーは、前記コネクタハウジングに組付けられた際には初期位置に位置するとともに、前記コネクタハウジングに対して前記初期位置から直線方向に操作されることにより、前記開口部の閉塞位置に位置し、
前記検知部材は、前記閉塞位置に位置する前記カバーを前記コネクタハウジングに嵌合する操作に連動して前記検知前位置から前記検知位置に位置する、請求項１に記載のコネクタ。
【請求項３】
前記カバーが前記開口部の閉塞位置において嵌合の操作が行われた場合に、前記カバーを操作後の位置で保持するカバーロック機構を備えた、請求項１に記載のコネクタ。
【請求項４】
前記検知部材は、前記カバーロック機構によって前記カバーとロックされた後に、更に前記カバーが操作されることに連動して前記検知前位置から前記検知位置に位置する、請求項３に記載のコネクタ。
【請求項５】
前記カバーと前記検知部材とを前記カバーロック機構でロックする際に、凹凸の形状によって前記カバーと前記検知部材との位置決めを案内する案内機構を備えた、請求項３に記載のコネクタ。
【請求項６】
前記カバーは、前記案内機構の両側に配置された一対の押込面によって前記検知部材を押すことにより、前記検知部材を前記検知位置に位置させる、請求項５に記載のコネクタ。
【請求項７】
前記検知部材は、前記検知位置に位置した場合に、前記コネクタハウジングと前記相手コネクタとの嵌合をロックするロック部のロック状態を保持するロック保持部を有する、請求項１に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、特許文献１に開示されるように、相手コネクタに嵌合されるコネクタハウジング内の電線をボルトの締め付けによって相手コネクタの端子に電気的に接続するボルト締めコネクタが周知である。この種のボルト締めコネクタは、ボルトに手が触れないように、ボルトを通すためにコネクタハウジングに形成された開口部がカバーによって閉塞される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－８１１７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、この種のコネクタの場合、コネクタハウジングが相手コネクタに完全に嵌合したか否かを確認するために、コネクタハウジングに検知部材を設けたい要望がある。この検知部材は、コネクタハウジングが相手コネクタに完全に嵌合していれば、検知前位置から検知位置に操作可能となる。これにより、コネクタハウジングが相手コネクタに完全に嵌合しているか否かが分かる。しかし、この場合、コネクタの通常の組立作業に加えて検知部材の操作が更に必要となるので、組立作業の簡素化が阻害されていた。
【０００５】
本開示の目的は、検知部材を設ける場合であっても部品の組立作業を簡素化することができるコネクタを提供することにある。
【課題を解決するための手段】
【０００６】
前記課題を解決するコネクタは、相手コネクタに嵌合されるコネクタハウジングと、前記コネクタハウジングの開口部から挿入される締結部によって前記相手コネクタの相手コネクタ端子に先端の電線端子が固定される電線と、前記開口部を閉塞するカバーと、を備えた構成であって、前記コネクタハウジングに取付けられ、前記コネクタハウジングが前記相手コネクタに完全に嵌合された場合に検知前位置から検知位置への操作が可能となる検知部材を備え、前記検知部材は、前記カバーを前記コネクタハウジングに嵌合する操作に連動することにより、前記検知前位置から前記検知位置に位置する。
【発明の効果】
【０００７】
本開示は、検知部材を設ける場合であっても部品の組立作業を簡素化することができる。
【図面の簡単な説明】
【０００８】

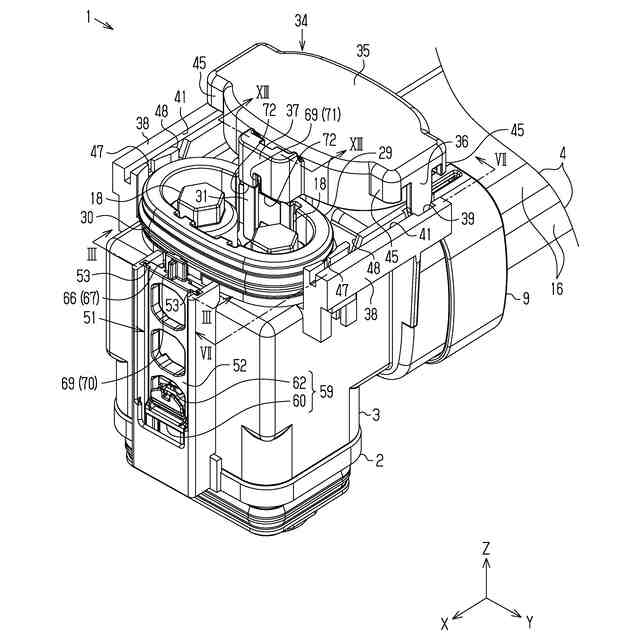

図１は、一実施形態に係るコネクタの斜視図である。

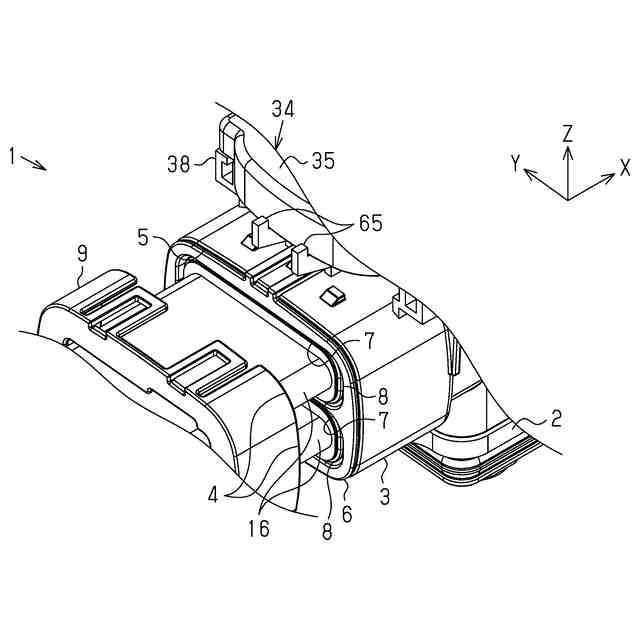

図２は、コネクタを背面から見た際の斜視図である。

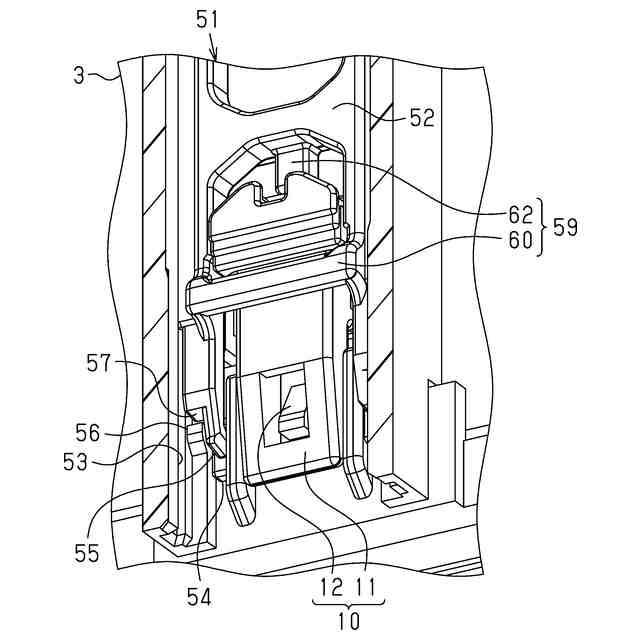

図３は、図１に示すIII－III線断面図である。

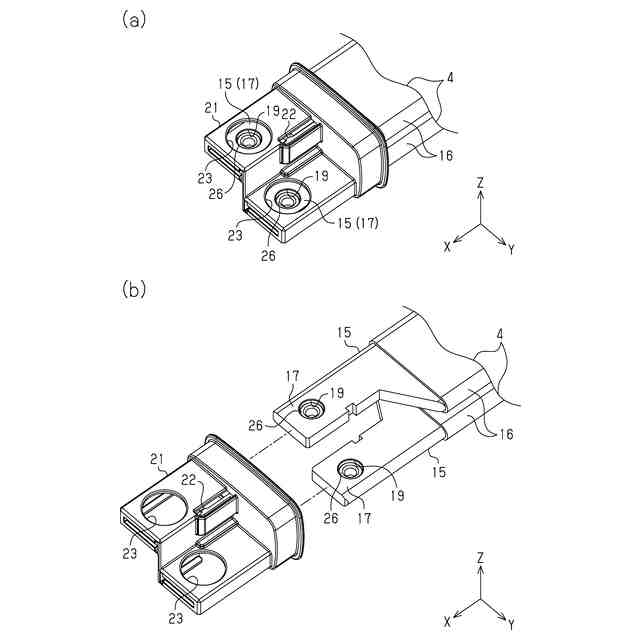

図４（ａ）は電線の斜視図であり、図４（ｂ）は電線の分解斜視図である。

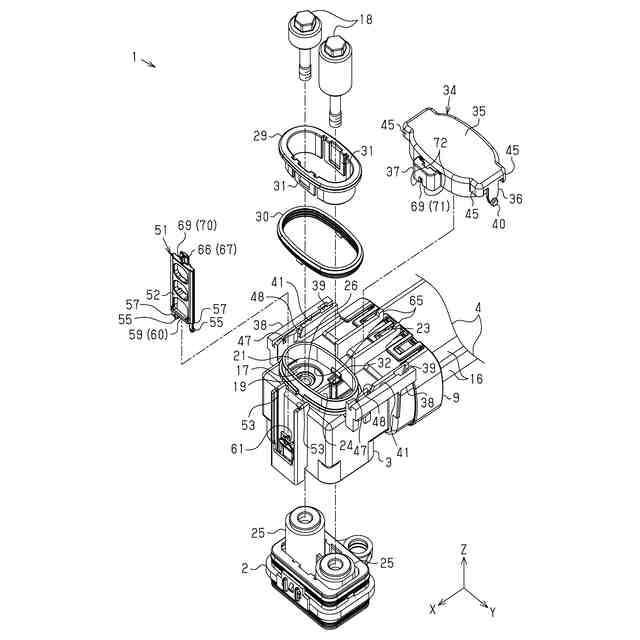

図５は、コネクタの分解斜視図である。
図６は、コネクタの背面図である。

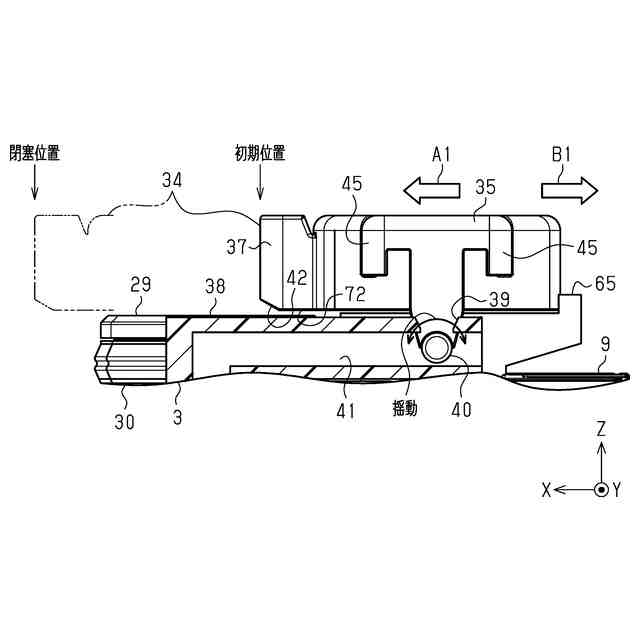

図７は、図１に示すVII－VII線断面図である。

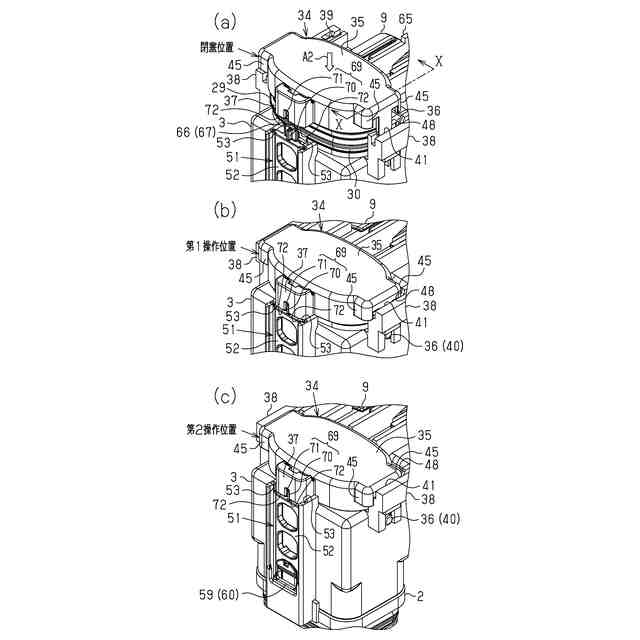

図８（ａ）から図８（ｃ）は、カバーの嵌合手順を示す説明図である。

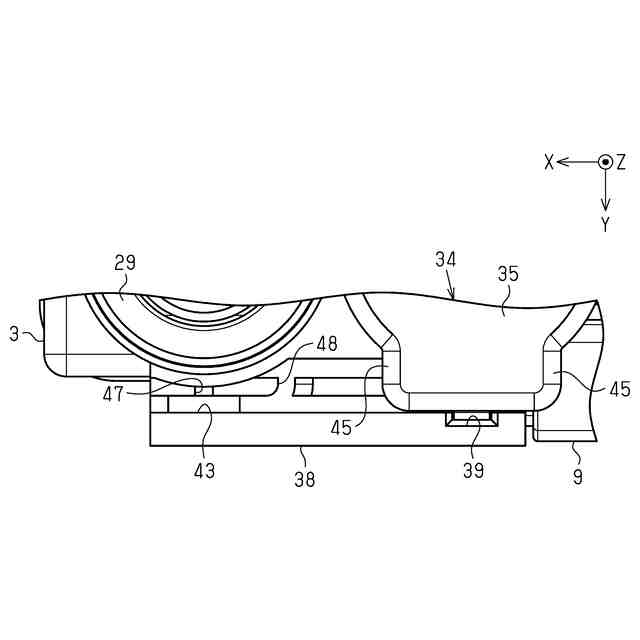

図９は、一部破断したコネクタの平面図である。
図１０は、図８（ａ）に示すX－X線断面図である。
図１１（ａ）は、コネクタが半嵌合の際の検知部材の状態を示す断面図であり、図１１（ｂ）は、検知前位置から検知位置に移動する検知部材を示す断面図である。
図１２（ａ）、図１２（ｂ）は、検知部材の第１係合片および第２係合片の係合の仕方を示す説明図である。
図１３は、図１に示すXIII－XIII線断面図である。
図１４（ａ）、図１４（ｂ）は、カバーロック機構の動きを示す説明図である。
【発明を実施するための形態】
【０００９】
最初に本開示の実施態様を列記して説明する。
［１］本開示のコネクタは、相手コネクタに嵌合されるコネクタハウジングと、前記コネクタハウジングの開口部から挿入される締結部によって前記相手コネクタの相手コネクタ端子に先端の電線端子が固定される電線と、前記開口部を閉塞するカバーと、を備えた構成であって、前記コネクタハウジングに取付けられ、前記コネクタハウジングが前記相手コネクタに完全に嵌合された場合に検知前位置から検知位置への操作が可能となる検知部材を備え、前記検知部材は、前記カバーを前記コネクタハウジングに嵌合する操作に連動することにより、前記検知前位置から前記検知位置に位置する。
【００１０】
本構成によれば、カバーをコネクタハウジングに嵌合する際の操作に連動して、検知部材を検知前位置から検知位置に移動させる。このため、カバーをコネクタハウジングに嵌合する作業と、検知部材を検知前位置から検知位置に移動させる作業とを、別々に実行する必要がない。よって、検知部材を設ける場合であっても部品の組立作業を簡素化することが可能となる。
（【００１１】以降は省略されています）
