公開番号2025121798
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024017527
出願日2024-02-07
発明の名称プレス金型設計支援システム
出願人有限会社石川鉄工所,群馬県
代理人個人
主分類G06F 30/10 20200101AFI20250813BHJP(計算;計数)
要約【課題】プレス金型の設計形状を公差の範囲内に収めながらプレス荷重を低減させる。
【解決手段】プレス金型設計支援システムの取得部は、プレス成形加工によってプレス成形品に所定のしきい値以上の負荷が印加されるプレス金型の負荷印加箇所を取得し、修正値設定部は、プレス成形荷重が小さくなるように、プレス金型の負荷印加箇所の形状又は寸法の修正値を、公差範囲内で設定し、プレス金型修正モデル生成部は、修正値設定部で設定された負荷印加箇所の形状又は寸法の修正値に応じて、プレス金型修正モデルを生成する。
【選択図】図1
特許請求の範囲【請求項１】

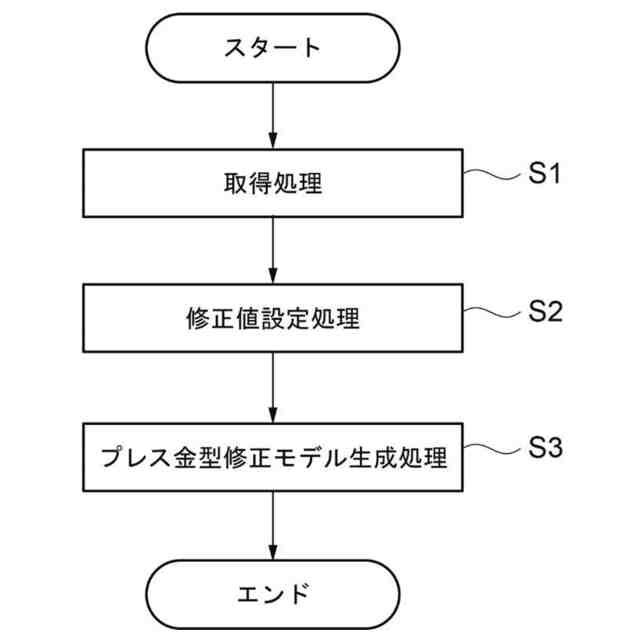

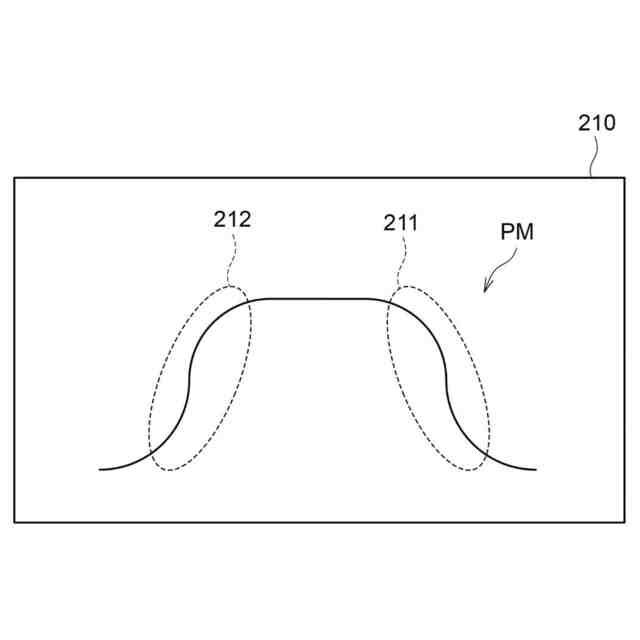

プレス成形加工によってプレス成形品に所定のしきい値以上の負荷が印加されるプレス金型の負荷印加箇所を取得する取得部と、
プレス成形荷重が小さくなるように、前記プレス金型の前記負荷印加箇所の形状又は寸法の修正値を、公差範囲内で設定する修正値設定部と、
前記修正値設定部で設定された前記負荷印加箇所の形状又は寸法の修正値に応じて、プレス金型修正モデルを生成するプレス金型修正モデル生成部、
を備えたプレス金型設計支援システム。
続きを表示（約 490 文字）【請求項２】
プレス成形シミュレーションを実行することによってプレス金型の負荷印加箇所が取得される、
請求項１に記載のプレス金型設計支援システム。
【請求項３】
前記負荷は、ＦＬＤ値又は最大主ひずみ又は最小主ひずみ又は板厚減少率又は応力である、
請求項１に記載のプレス金型設計支援システム。
【請求項４】
プレス金型の負荷印加箇所がＣＡＤ座標位置として取得され、
取得したＣＡＤ座標位置に対応するプレス金型モデルの負荷印加箇所が修正される、
請求項１に記載のプレス金型設計支援システム。
【請求項５】
パラメトリックＣＡＤを用いて修正値が設定される、
請求項１に記載のプレス金型設計支援システム。
【請求項６】

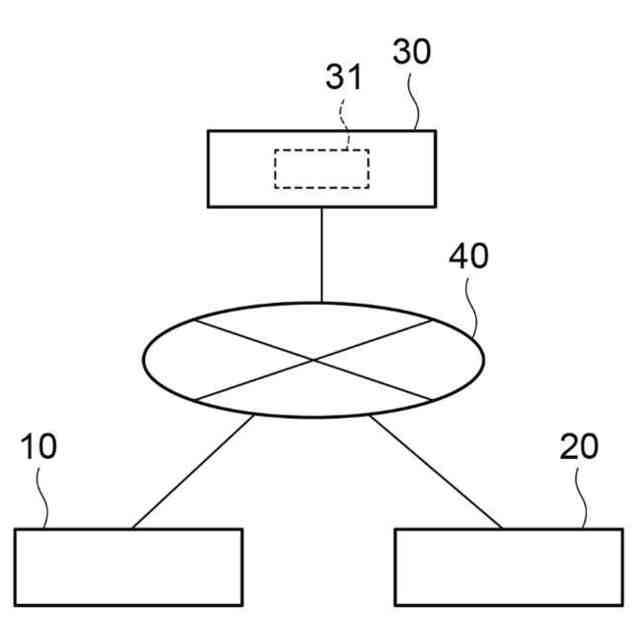

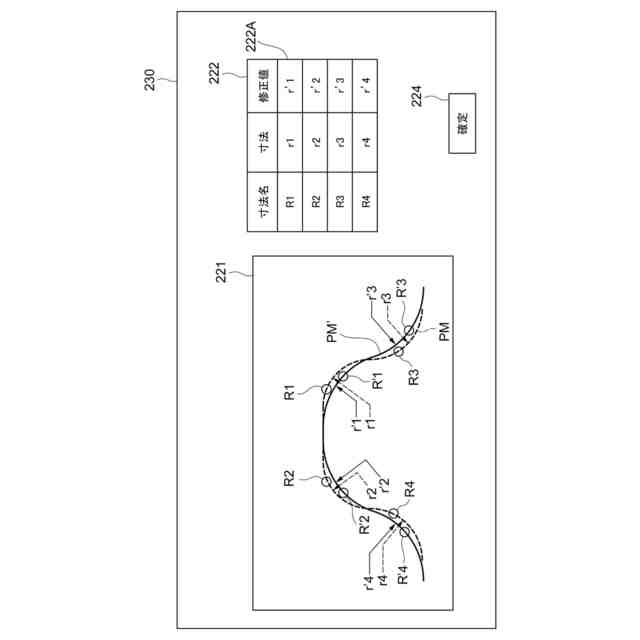

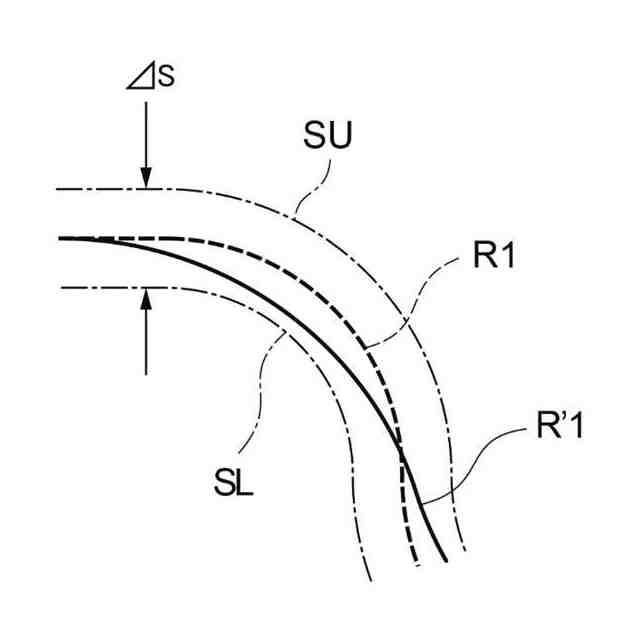

前記プレス金型の前記負荷印加箇所は、コーナ部であり、コーナ部の曲率半径を大きくするように、コーナ部の修正後の曲率半径に対応する各座標箇所の修正位置が公差範囲に収まるように、修正値が設定される、
請求項５に記載のプレス金型設計支援システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プレス金型設計支援システムに関する。
続きを表示（約 970 文字）【背景技術】
【０００２】
プレス成形材料の高強度化に伴いプレス成形荷重が増加し、プレス成形装置には高い加圧能力が要求されると共に成形コストが増大するという問題が発生する。
【０００３】
この問題を解決するためにプレス荷重を低減させたいとの要請がある。一方でプレス金型の設計形状を公差の範囲内に収めたいとの要請がある。
【０００４】
特許文献１には、仮設定した素材形状の解析モデルを用いて解析を行うことで、プレス条件と素材形状を決定するという発明が記載されている。
【０００５】
特許文献２には、製品と類似する部品のプレス成形に関する部品工法データを用いてプレス金型形状を自動作成するという発明が記載されている。
【０００６】
特許文献３には、所定形状のプレス品を絞り加工するためのプレス金型を、パラメトリックＣＡＤ装置を用いて設計するという発明が記載されている。
【先行技術文献】
【特許文献】
【０００７】
特許６７４１５１４号公報
特許５８３２６８２号公報
特開平８-６９８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は、プレス金型の設計形状を公差の範囲内に収めながらプレス荷重を低減させることを課題とする。
【課題を解決するための手段】
【０００９】
第１の態様は、プレス成形加工によってプレス成形品に所定のしきい値以上の負荷が印加されるプレス金型の負荷印加箇所を取得する取得部と、プレス成形荷重が小さくなるように、前記プレス金型の前記負荷印加箇所の形状又は寸法の修正値を、公差範囲内で設定する修正値設定部と、前記修正値設定部で設定された前記負荷印加箇所の形状又は寸法の修正値に応じて、プレス金型修正モデルを生成するプレス金型修正モデル生成部、を備えたプレス金型設計支援システムである。
【００１０】
第２の態様は、第１の態様において、プレス成形シミュレーションを実行することによってプレス金型の負荷印加箇所が取得される、プレス金型設計支援システムである。
（【００１１】以降は省略されています）
