公開番号2025121171
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016454
出願日2024-02-06
発明の名称水処理装置およびその運転方法
出願人オルガノ株式会社
代理人個人,個人
主分類C02F 1/44 20230101AFI20250812BHJP(水,廃水,下水または汚泥の処理)
要約【課題】蒸気殺菌処理が行われる水処理装置において水の滞留を抑制する。
【解決手段】水処理装置1は、少なくとも1つの限外ろ過膜モジュール11～14を有し、少なくとも1つの限外ろ過膜モジュール11～14が、一端側で濃縮水出口に近接して設けられた第1の透過水出口と、他端側で被処理水入口に近接して設けられた第2の透過水出口とを有する、限外ろ過膜装置10と、第1の透過水出口に接続された第1のラインL2と、第2の透過水出口に接続された第2のラインL4と、第2のラインL4に設けられた開閉弁V2と、開閉弁V2の上流側で第2のラインL4から分岐して第1のラインL2に合流する第3のラインL7と、を有している。
【選択図】図1
特許請求の範囲【請求項１】
少なくとも１つの限外ろ過膜モジュールを有し、前記少なくとも１つの限外ろ過膜モジュールが、一端側で濃縮水出口に近接して設けられた第１の透過水出口と、他端側で被処理水入口に近接して設けられた第２の透過水出口とを有する、限外ろ過膜装置と、
前記第１の透過水出口に接続された第１のラインと、
前記第２の透過水出口に接続された第２のラインと、
前記第２のラインに設けられた開閉弁と、
前記開閉弁の上流側で前記第２のラインから分岐して前記第１のラインに合流する第３のラインと、を有する水処理装置。
続きを表示（約 1,100 文字）【請求項２】
前記限外ろ過膜装置を滅菌するために前記限外ろ過膜装置に蒸気を導入する蒸気導入手段を有し、
前記開閉弁は、前記蒸気導入手段により導入される蒸気が前記第２のラインを流れるときに開放され、前記限外ろ過膜装置からの透過水が前記第２のラインを流れるときに閉鎖される、請求項１に記載の水処理装置。
【請求項３】
前記第２のラインのうち前記開閉弁の下流側に設けられた凝縮水排出機構を有する、請求項２に記載の水処理装置。
【請求項４】
前記第２のラインとの接続点における前記第３のラインの中心から前記開閉弁の閉止位置までの距離は、前記第２のラインの内径の６倍以内である、請求項１から３のいずれか１項に記載の水処理装置。
【請求項５】
前記第３のラインに設けられ、前記第２のラインから前記第３のラインを介して前記第１のラインに流れる透過水の流量を調整する流量調整手段を有する、請求項１から３のいずれか１項に記載の水処理装置。
【請求項６】
前記少なくとも１つの限外ろ過膜モジュールが、並列に接続された複数の限外ろ過膜モジュールを含み、
前記複数の限外ろ過膜モジュールは、前記複数の限外ろ過膜モジュールに被処理水を供給する給水ラインの上流側に位置する限外ろ過膜モジュールほど、前記第１のラインの上流側かつ前記第２のラインの上流側に位置するように、前記第１のラインと前記第２のラインとに接続されている、請求項１から３のいずれか１項に記載の水処理装置。
【請求項７】
前記複数の限外ろ過膜モジュールの前記濃縮水出口に接続された第４のラインを有し、
前記複数の限外ろ過膜モジュールは、前記給水ラインの上流側に位置する限外ろ過膜モジュールほど、前記第４のラインの上流側に位置するように、前記第４のラインに接続されている、請求項６に記載の水処理装置。
【請求項８】
少なくとも１つの限外ろ過膜モジュールを有し、前記少なくとも１つの限外ろ過膜モジュールが、一端側で濃縮水出口に近接して設けられた第１の透過水出口と、他端側で被処理水入口に近接して設けられた第２の透過水出口とを有する、限外ろ過膜装置と、前記第１の透過水出口に接続された第１のラインと、前記第２の透過水出口に接続された第２のラインとを有する水処理装置の運転方法であって、
前記限外ろ過膜装置からの透過水を前記第１のラインと前記第２のラインに流通させる工程と、
前記第２のラインを流れる透過水を、前記第２のラインに設けられた開閉弁の上流側で該第２のラインから分岐した第３のラインを介して、前記第１のラインを流れる透過水に合流させる工程と、を含む、水処理装置の運転方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水処理装置およびその運転方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、医薬品製造などに使用される純水（精製水や注射用水など）を製造する装置として、エネルギー効率や経済性の観点から、蒸留器の代わりに、限外ろ過（ＵＦ）膜装置を備えたものが用いられている。このような純水製造装置においても、従来通り、菌や微生物の発生を阻止することを目的として、高温（例えば、１２１℃以上）の蒸気により系内を滅菌する滅菌処理が定期的に行われている（例えば、特許文献１参照）。
【０００３】
蒸気滅菌処理が行われるＵＦ膜装置では、通常、ＵＦ膜モジュールの上下２か所に設けられた透過水出口のうち上部透過水出口にのみ透過水ラインが接続され、下部透過水出口には、滅菌処理中に生じる凝縮水を外部に排出するための排出ラインが接続されている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
特許第７３６５４７９号公報
国際公開第２０１３／１３７０２７号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、ＵＦ膜モジュールに設けられた上述の排出ラインは、通常運転（純水製造）時には使用されないため、その内部に水が滞留し、菌などによる汚染が発生する可能性がある。
【０００６】
そこで、本発明の目的は、蒸気殺菌処理が行われる水処理装置において水の滞留を抑制することである。
【課題を解決するための手段】
【０００７】
上述した目的を達成するために、本発明の水処理装置は、少なくとも１つの限外ろ過膜モジュールを有し、少なくとも１つの限外ろ過膜モジュールが、一端側で濃縮水出口に近接して設けられた第１の透過水出口と、他端側で被処理水入口に近接して設けられた第２の透過水出口とを有する、限外ろ過膜装置と、第１の透過水出口に接続された第１のラインと、第２の透過水出口に接続された第２のラインと、第２のラインに設けられた開閉弁と、開閉弁の上流側で第２のラインから分岐して第１のラインに合流する第３のラインと、を有している。
【０００８】
また、本発明の水処理装置の運転方法は、少なくとも１つの限外ろ過膜モジュールを有し、少なくとも１つの限外ろ過膜モジュールが、一端側で濃縮水出口に近接して設けられた第１の透過水出口と、他端側で被処理水入口に近接して設けられた第２の透過水出口とを有する、限外ろ過膜装置と、第１の透過水出口に接続された第１のラインと、第２の透過水出口に接続された第２のラインとを有する水処理装置の運転方法であり、限外ろ過膜装置からの透過水を第１のラインと第２のラインに流通させる工程と、第２のラインを流れる透過水を、第２のラインに設けられた開閉弁の上流側で第２のラインから分岐した第３のラインを介して、第１のラインを流れる透過水に合流させる工程と、を含んでいる。
【発明の効果】
【０００９】
本発明によれば、蒸気殺菌処理が行われる水処理装置において水の滞留を抑制することができる。
【図面の簡単な説明】
【００１０】

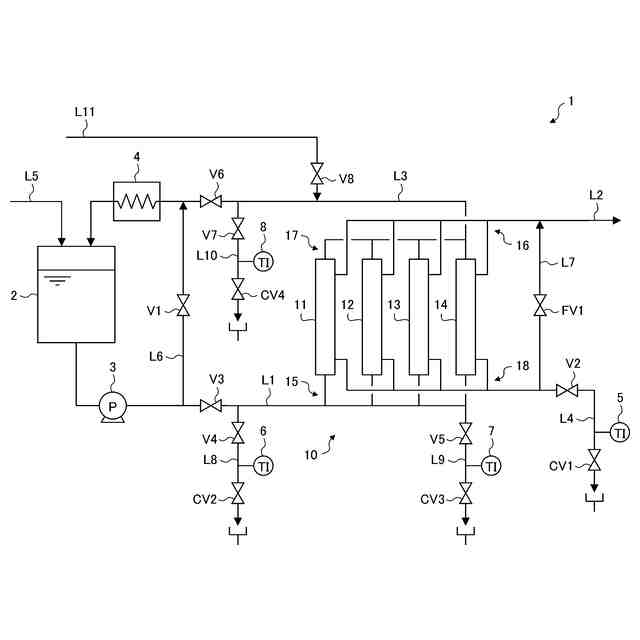

一実施形態に係る注射用水製造装置の概略構成図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
