公開番号2025119548
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014510
出願日2024-02-01
発明の名称セキュリティーゲート
出願人東芝テック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G07G 1/00 20060101AFI20250806BHJP(チェック装置)
要約【課題】カートの取り扱いが容易で、ゲートに接触することがないセキュリティーゲートを提供すること。
【解決手段】セキュリティーゲートは、判定装置と、ガイド部材を有する。判定装置は、左右2つの前輪を備えたカートを通過させる通路の幅方向の一側に配置され、カートの通行の可否を判定する。ガイド部材は、2つの前輪の間隔より狭い幅を有して通路の床から上方に突出して通路に沿って延び、2つの前輪の間に配置した状態で、カートが判定装置に接触しない距離だけ判定装置から離れた位置に設けられている。
【選択図】図5
特許請求の範囲【請求項１】
左右２つの前輪を備えたカートを通過させる通路の幅方向の一側に配置され、前記カートの通行の可否を判定する判定装置と、
２つの前記前輪の間隔より狭い幅を有して前記通路の床から上方に突出して前記通路に沿って延び、２つの前記前輪の間に配置した状態で、前記カートが前記判定装置に接触しない距離だけ前記判定装置から離れた位置に設けたガイド部材と、
を有するセキュリティーゲート。
続きを表示（約 430 文字）【請求項２】
前記カートは、２つの前記前輪より左右の間隔が広い左右２つの後輪を備え、
前記ガイド部材は、２つの前記後輪のうち前記判定装置から遠い後輪の内側に接触した状態で、前記カートが前記判定装置に接触しない距離だけ前記判定装置から離れた位置に設けられている、
請求項１に記載のセキュリティーゲート。
【請求項３】
前記カートは、２つの前記前輪より左右の間隔が広い左右２つの後輪を備え、
前記判定装置の前記通路側の前記床から上方に突設され、２つの前記後輪のうち前記判定装置に近い後輪に当接して、前記カートの前記判定装置に対する接触を防止するスペーサを有する、
請求項１に記載のセキュリティーゲート。
【請求項４】
前記ガイド部材は、前記通路の入口側に、その幅方向の略中心から幅方向の左右両端に向けて前記通路の出口側に傾斜した端部を有する、
請求項１に記載のセキュリティーゲート。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、セキュリティーゲートに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、ＲＦＩＤ（Radio Frequency Identification）タグを添付した複数個の物品を台車に乗せてゲートを通過させ、リーダライタによる読取結果に基づいて物品を認識する物品管理システムがある。この物品管理システムは、台車に乗せた各物品の位置情報を検出するため、台車の車輪を案内するレールに沿って位置検出のための複数のスイッチを有する。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２８９６０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した物品管理システムによると、ゲートを通過させる際に、台車の車輪をレールに乗せる必要があり、台車の取り扱いが難しい。また、車輪をレールに乗せた状態で台車に外力が加わると、レールを支点にして台車が大きく揺れて物品が落下したり、台車がレールから外れてゲートに接触したりする可能性がある。
【０００５】
本発明の実施形態が解決しようとする課題は、カートの取り扱いが容易で、ゲートに接触することがないセキュリティーゲートを提供しようとするものである。
【課題を解決するための手段】
【０００６】
一実施形態において、セキュリティーゲートは、判定装置と、ガイド部材を有する。判定装置は、左右２つの前輪を備えたカートを通過させる通路の幅方向の一側に配置され、カートの通行の可否を判定する。ガイド部材は、２つの前輪の間隔より狭い幅を有して通路の床から上方に突出して通路に沿って延び、２つの前輪の間に配置した状態で、カートが判定装置に接触しない距離だけ判定装置から離れた位置に設けられている。
【図面の簡単な説明】
【０００７】

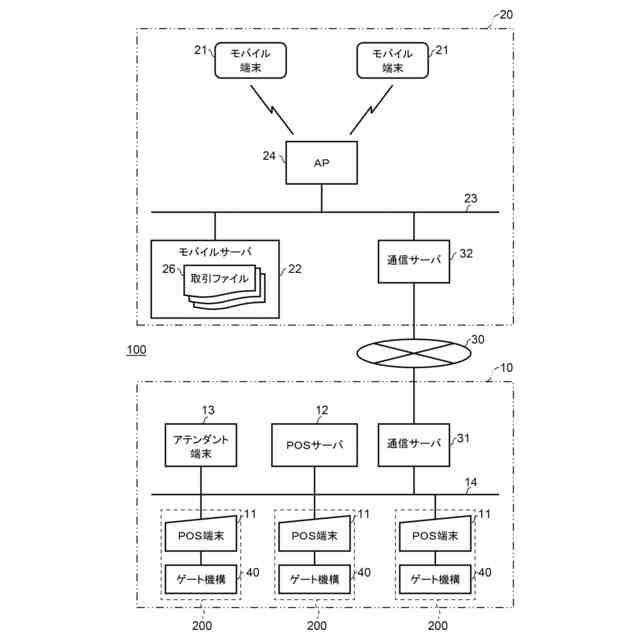

図１は、実施形態に係る店舗システムの概略構成を示す模式図である。

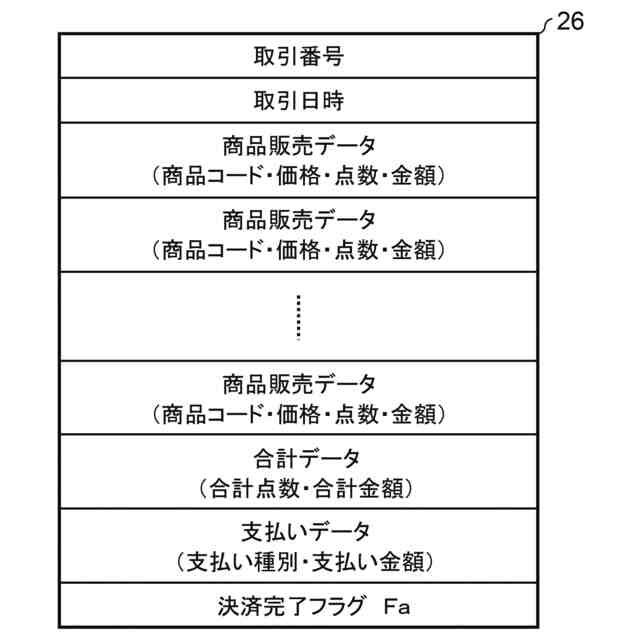

図２は、取引ファイルに記述される主要なデータを示す模式図である。

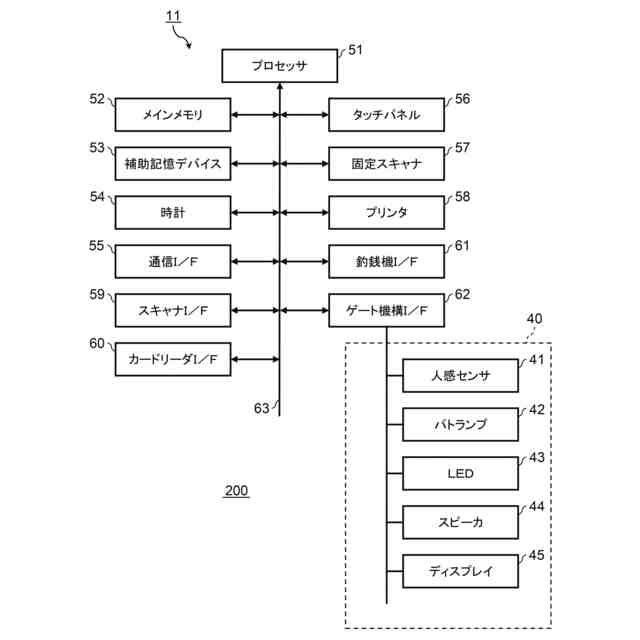

図３は、ＰＯＳ端末の要部回路構成を示すブロック図である。

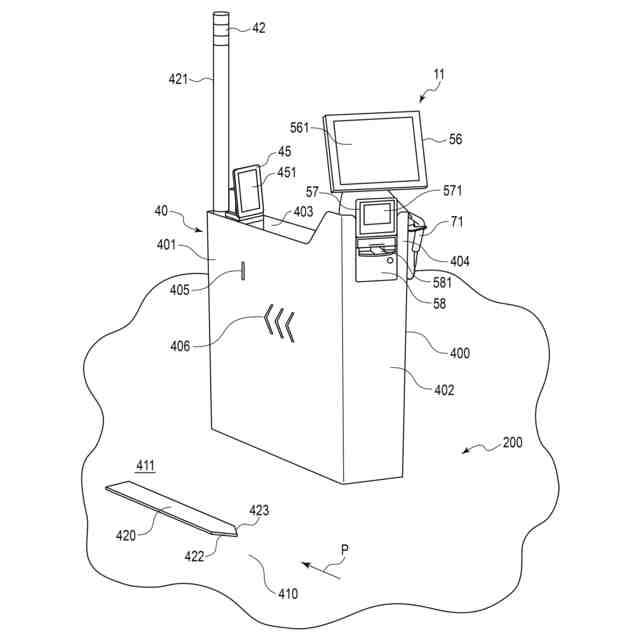

図４は、実施形態に係るセキュリティーゲートを示す斜視図である。

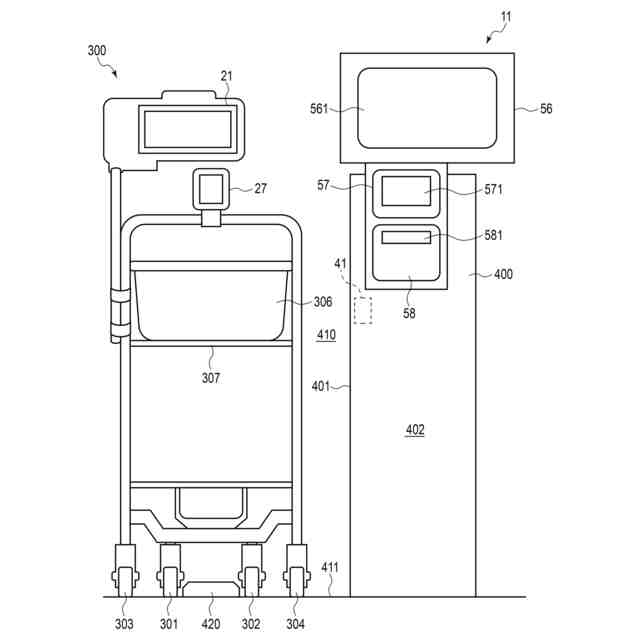

図５は、図４のセキュリティーゲートをショッピングカートが通過する状態の一例を示す正面図である。

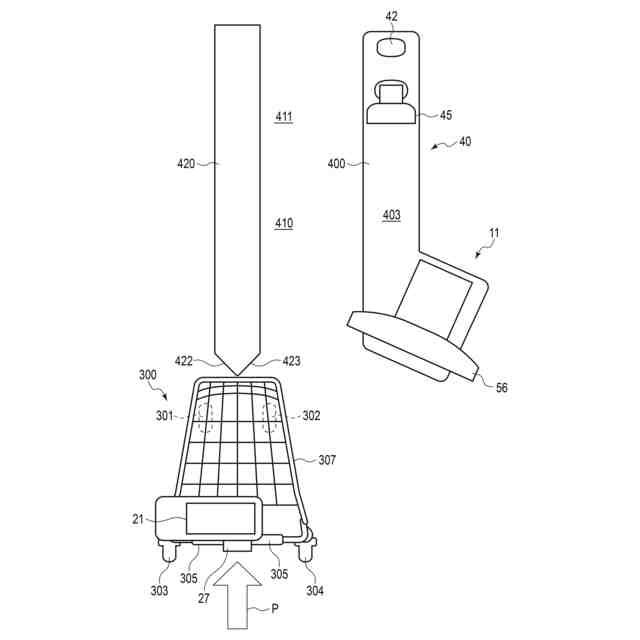

図６は、図５のセキュリティーゲートを上方から見た平面図である。

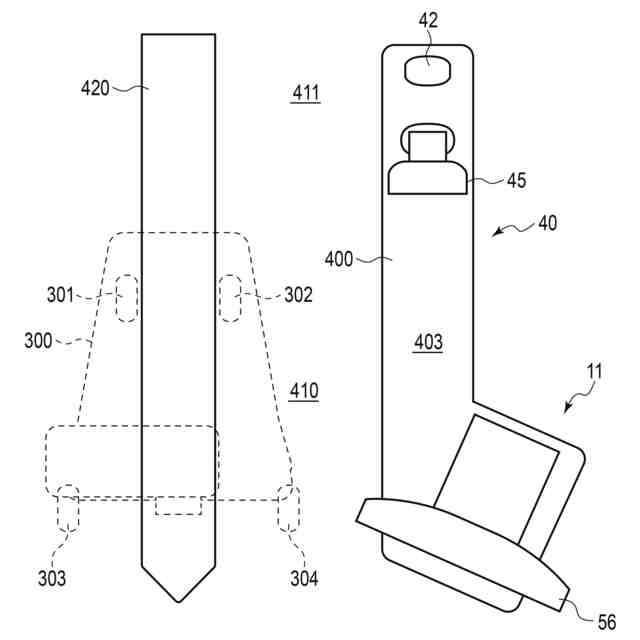

図７は、セキュリティーゲートの通路をショッピングカートが通過している途中の状態を示す平面図である。

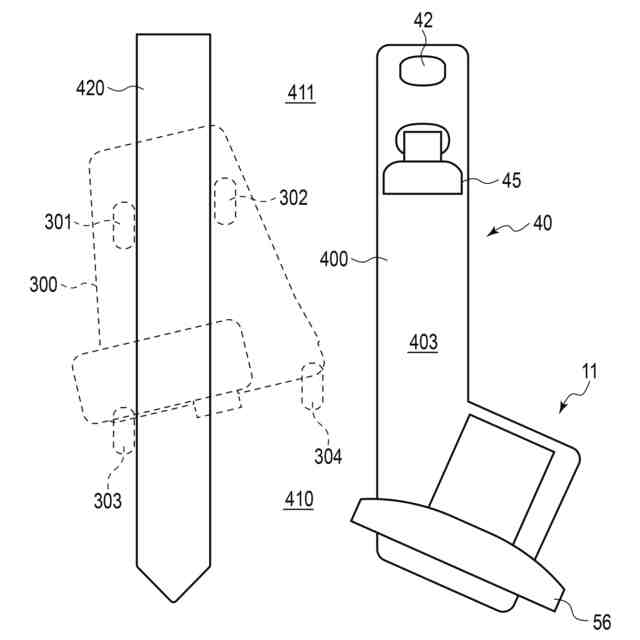

図８は、図７のショッピングカートの後端側が揺動した状態を示す平面図である。

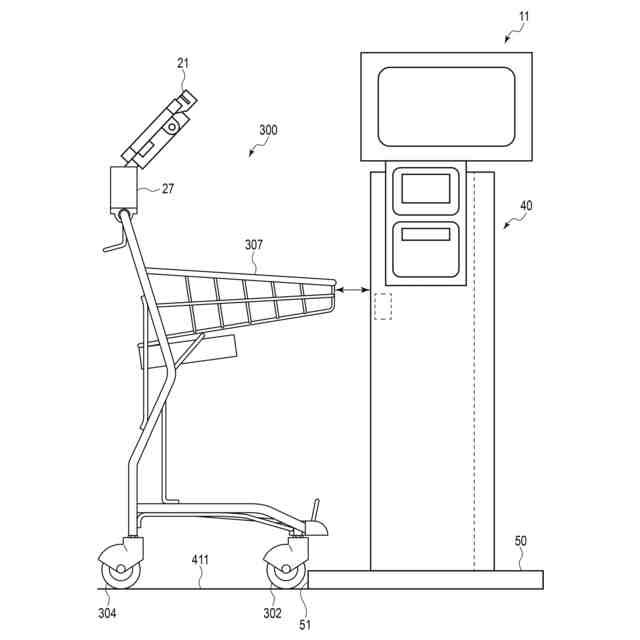

図９は、セキュリティーゲートの変形例の要部を示す正面図である。
図１０は、図９のセキュリティーゲートの平面図である。
【発明を実施するための形態】
【０００８】
以下、客、消費者、購買者等と称される取引対象者が決済をせずに店を立ち去る不正を防止することができる店舗システムの実施形態について、図面を用いて説明する。
なお、ここでは、取引対象者がモバイル端末を用いて買上商品の登録をセルフで行うようにしたモバイル決済システムが導入された店舗に適用される店舗システムを例示する。
【０００９】
［店舗システム（ＰＯＳシステム）の概略説明］
図１は、モバイル決済システム２０が導入された店舗に構築される店舗システム１００の概略構成を示す模式図である。店舗システム１００は、ＰＯＳ（Point Of Sales）システム１０とモバイル決済システム２０とを備える。
【００１０】
ＰＯＳシステム１０は、複数台のＰＯＳ端末１１と、ＰＯＳサーバ１２と、アテンダント端末１３とを含む。ＰＯＳシステム１０は、複数台のＰＯＳ端末１１とＰＯＳサーバ１２とアテンダント端末１３とを通信ネットワーク１４で接続する。通信ネットワーク１４は、例えばＬＡＮ（Local Area Network）である。なお、図１においてはアテンダント端末１３を一台のみ示しているが、２台以上のアテンダント端末１３を通信ネットワーク１４に接続して、ＰＯＳシステム１０を構成してもよい。
（【００１１】以降は省略されています）
