特許ウォッチ

公開番号2025127736
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024627
出願日2024-02-21
発明の名称物流管理システム
出願人東芝テック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G06Q 10/08 20240101AFI20250826BHJP(計算;計数)
要約【課題】 EPCを書き込むことができないICタグを用いる場合であっても、EPCISを利用可能とする。
【解決手段】実施形態の物流管理システムは、記憶手段、読取手段、第1の取得手段及び第2の取得手段を備える。記憶手段は、物品の個々を識別するための物品識別子を、その物品に取り付けられたタグを他のタグと識別するためのタグ識別子に関連付けて記憶する。読取手段は、タグからタグ識別子を読み取る。第1の取得手段は、読取手段により読み取られたタグ識別子に関連付けて記憶手段に記憶された物品識別子を取得する。第2の取得手段は、第1の取得手段により取得された物品識別子をEPCISに照会して、EPCISより応答されるCBVを取得する。
【選択図】図5

特許請求の範囲【請求項１】
物品の個々を識別するための物品識別子を、その物品に取り付けられたタグを他のタグと識別するためのタグ識別子に関連付けて記憶する記憶手段と、
タグからタグ識別子を読み取る読取手段と、
前記読取手段により読み取られたタグ識別子に関連付けて前記記憶手段に記憶された物品識別子を取得する第１の取得手段と、
前記第１の取得手段により取得された物品識別子をＥＰＣＩＳ（electronic product code information services）に照会して、ＥＰＣＩＳより応答されるＣＢＶ（core business vocabulary）を取得する第２の取得手段と、
を具備した物流管理システム。
続きを表示（約 1,100 文字）【請求項２】
前記記憶手段を設けた変換装置と、
前記読取手段を設けた読取装置と、
を備え、
前記第１の取得手段は、
前記読取装置に設けられ、前記読取手段により読み取られたタグ識別子を前記変換装置に照会する第１の照会手段と、
前記変換装置に設けられ、前記第１の照会手段により照会されたタグ識別子に関連付けて前記記憶手段に記憶された物品識別子を前記記憶手段から読み出す読出手段と、
を含み、
前記第２の取得手段は、
前記変換装置に設けられ、前記読出手段により読み出された物品識別子を前記読取装置に通知する第１の通知手段と、
前記読取装置に設けられ、前記第１の通知手段により通知された物品識別子を前記ＥＰＣＩＳに照会する第２の照会手段と、
前記読取装置に設けられ、前記第２の照会手段による照会に対しての前記ＥＰＣＩＳからのＣＢＶの通知を受ける第１の通知受け手段と、
を含む、
請求項１に記載の物流管理システム。
【請求項３】
前記読取装置に設けられ、前記第１の通知受け手段により受けられた通知の対象となるＣＢＶを出力する第１の出力手段、
をさらに備える請求項２に記載の物流管理システム。
【請求項４】
前記記憶手段を設けた変換装置と、
前記読取手段を設けた読取装置と、
を備え、
前記第１の取得手段は、
前記読取装置に設けられ、前記読取手段により読み取られたタグ識別子を前記変換装置に照会する第１の照会手段と、
前記変換装置に設けられ、前記第１の照会手段により照会されたタグ識別子に関連付けて前記記憶手段に記憶された物品識別子を前記記憶手段から読み出す読出手段と、
を含み、
前記第２の取得手段は、
前記変換装置に設けられ、前記読出手段により読み出された物品識別子を前記ＥＰＣＩＳに照会する第３の照会手段と、
前記変換装置に設けられ、前記第３の照会手段による照会に対して前記ＥＰＣＩＳから通知されたＣＢＶを前記読取装置に通知する第２の通知手段と、
前記読取装置に設けられ、前記第２の通知手段による通知を受ける第２の通知受け手段と、
請求項１に記載の物流管理システム。
【請求項５】
前記読取装置に設けられ、前記第２の通知受け手段により受けられた通知の対象となるＣＢＶを出力する第２の出力手段、
をさらに備える請求項４に記載の物流管理システム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、物流管理システムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
ＥＰＣＩＳ（electronic product code information services）では、物品の個々を識別するための物品識別子に関連付けて、物品の個々の物流状況を管理している。なお、ＥＰＣＩＳで用いられる物品識別子は、ＥＰＣ（electronic product code）と称され、そのコード体系が、国際流通標準化機関であるＧＳ１により規定されている。
このＥＰＣＩＳは、ＥＰＣを記憶した無線タグを管理対象の物品に取り付けることを前提としている。このため、プリンテッドＲＦＩＤ（radio frequency identification）タグと称されるもののように、ＥＰＣを書き込むことができないタグを用いる場合には、ＥＰＣＩＳを利用することができなかった。
このような事情から、ＥＰＣを書き込むことができないタグを用いる場合であっても、ＥＰＣＩＳを利用することができることが望まれていた。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２０８７２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、ＥＰＣを書き込むことができないＩＣタグを用いる場合であっても、ＥＰＣＩＳを利用可能とする物流管理システムを提供することである。
【課題を解決するための手段】
【０００５】
実施形態の物流管理システムは、記憶手段、読取手段、第１の取得手段及び第２の取得手段を備える。記憶手段は、物品の個々を識別するための物品識別子を、その物品に取り付けられたタグを他のタグと識別するためのタグ識別子に関連付けて記憶する。読取手段は、タグからタグ識別子を読み取る。第１の取得手段は、読取手段により読み取られたタグ識別子に関連付けて記憶手段に記憶された物品識別子を取得する。第２の取得手段は、第１の取得手段により取得された物品識別子をＥＰＣＩＳに照会して、ＥＰＣＩＳより応答されるＣＢＶを取得する。
【０００６】
ＣＢＶは下記のように定義されており、任意に追加することも可能である。
・Business Step：commissioning, creating_class_instance, inspecting, packing, picking, shipping, retail_selling
・Disposition：in_progress, in_transit, expired, recalled, retail_sold, stolen
・Business Transaction List：発注書(po) , 船荷証券(bol) , 発送通知書(desadv) など
・Source List/Destination List：owning_party, possessing_party, location
【図面の簡単な説明】
【０００７】
一実施形態に係る物流管理システムの概略構成を表す図。
図１中のリーダの要部回路構成を表すブロック図。

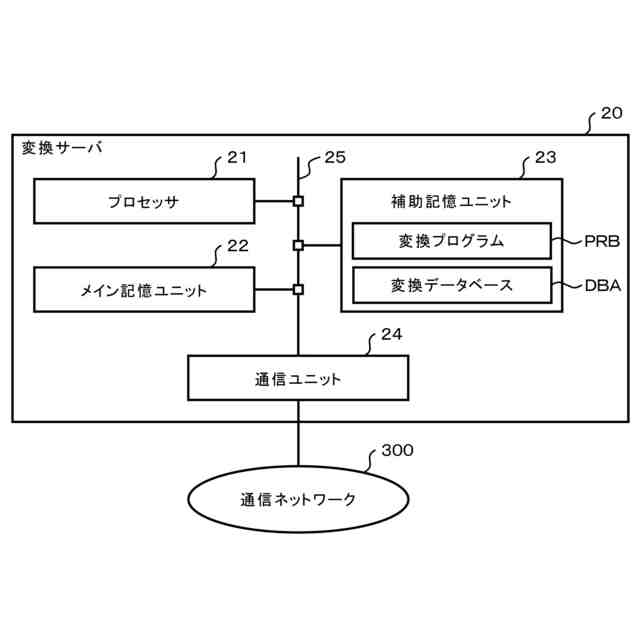

図１中の変換サーバの要部回路構成を表すブロック図。
図３中の変換データベースの内容の一例を表す図。
第１の動作例におけるシーケンス図。

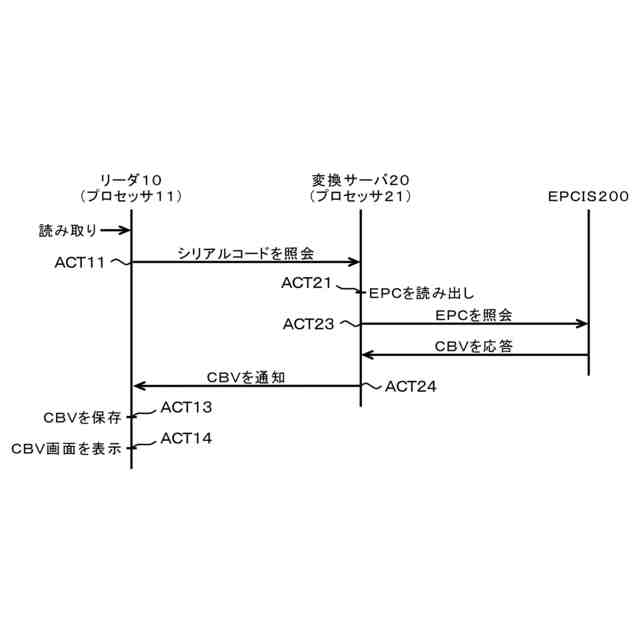

第２の動作例におけるシーケンス図。
【発明を実施するための形態】
【０００８】
以下、実施の形態について図面を用いて説明する。

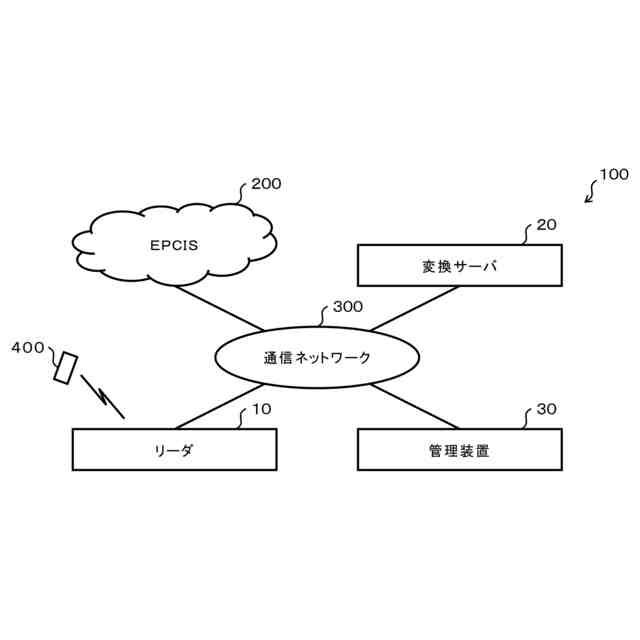

図１は本実施形態に係る物流管理システム１００の概略構成を表す図である。
物流管理システム１００は、ＥＰＣＩＳ２００を利用して物流を管理する。物流管理システム１００は、リーダ１０、変換サーバ２０及び管理装置３０を、通信ネットワーク３００を介して通信可能として構成されている。
【０００９】
ＥＰＣＩＳ２００は、例えば通信ネットワーク３００を介したクラウドサービスの形態で提供される、物流管理のための既存の情報サービスである。ＥＰＣＩＳ２００は、通信ネットワークを介したＥＰＣの照会に対して、そのＥＰＣに関連付けて管理している物流状況に関するＣＢＶ（core business vocabulary）を応答する。
【００１０】
通信ネットワーク３００は、インターネット、ＶＰＮ（virtual private network）、ＬＡＮ、公衆通信網、移動体通信網などを、単独又は適宜に組み合わせて用いることができる。通信ネットワーク３００としては、一例として、インターネット及びＬＡＮを用いる。なお、リーダ１０は、無線アクセスポイントを介して通信ネットワーク３００に無線接続されることが好適である。ただし、リーダ１０は、どのような形態で通信ネットワーク３００に接続されても構わない。例えば、リーダ１０は、例えばスマートフォンなどの別の通信装置を介して通信ネットワーク３００を介した通信を行うのでも構わない。
（【００１１】以降は省略されています）
