公開番号2025114237
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008810
出願日2024-01-24
発明の名称バケット用アタッチメント
出願人株式会社日立建機ティエラ
代理人弁理士法人第一テクニカル国際特許事務所
主分類E02F 3/40 20060101AFI20250729BHJP(水工;基礎;土砂の移送)
要約【課題】バケットの幅の変化を抑制しつつバケット容量を変更できるバケット用アタッチメントを提供する。
【解決手段】バケット用アタッチメント50は、湾曲した底板2により底面および上面が形成され、底板2を挟んで左・右両側に設けられた左・右側板3L,3Rにより両側面が形成された開口を有するバケット本体8と、バケット本体8の開口側の端部であって底面を形成する底板2の一端に設けられ、第1掘削爪を装着可能なツース5と、を有するバケット104Cに取り付けられ、バケット本体8の開口側に取り付けられる枠体14と、枠体14に設けられた掘削爪75と、を有し、枠体14は、ツース5に係止されるアダプタ6を備える。
【選択図】図5
特許請求の範囲【請求項１】
湾曲した底板により底面及び上面が形成され、前記底板を挟んで左・右両側に設けられた左側板及び右側板により両側面が形成され、開口を有する土砂収容部と、前記土砂収容部の前記開口側の端部であって前記底面を形成する前記底板の一端に設けられ、第１掘削爪を装着可能な第１爪取付部と、を有するバケットに取り付けられる、バケット用アタッチメントにおいて、
前記土砂収容部の前記開口側に取り付けられる枠体と、
前記枠体に設けられた第２掘削爪と、
を有し、
前記枠体は、
前記第１爪取付部に係止される第１係止部を備える
ことを特徴とするバケット用アタッチメント。
続きを表示（約 1,100 文字）【請求項２】
請求項１記載のバケット用アタッチメントにおいて、
前記枠体は、
前記左側板の前記開口側に係止する左板部と、
前記右側板の前記開口側に係止する右板部と、
前記底板の前記一端側に係止する前板部と、
前記土砂収容部の前記開口側の端部であって前記上面を形成する前記底板の他端側に係止する後板部と、
を有し、
前記枠体の前記前板部は、前記第１係止部を備え、
前記枠体の前記後板部は、
前記バケットの前記開口側の前記他端側に設けられる、バケットへの駆動力伝達用のブラケットに対し係止する第２係止部を備える
ことを特徴とするバケット用アタッチメント。
【請求項３】
請求項２記載のバケット用アタッチメントにおいて、
前記枠体の前記左板部及び前記右板部に対して着脱可能なサイドカッターを有し、
前記枠体の前記左板部及び前記右板部は、前記バケットの前記左側板及び前記右側板の前記開口側に対し係止する第３係止部と、
前記サイドカッターが取り付けられるサイドカッター取付部と、を備える
ことを特徴とするバケット用アタッチメント。
【請求項４】
請求項３記載のバケット用アタッチメントにおいて、
前記サイドカッター取付部は、
前記左板部及び前記右板部にそれぞれ孔設された貫通孔であり、
前記サイドカッターは、
前記貫通孔に挿通されるボルトと前記ボルトに螺合されるナットとによって、前記左板部及び前記右板部の前記サイドカッター取付部に取り付けられる
ことを特徴とするバケット用アタッチメント。
【請求項５】
請求項２記載のバケット用アタッチメントにおいて、
前記枠体の前記前板部は、
前記第２掘削爪を着脱可能な第２爪取付部を備え、
前記第２爪取付部は、
前記バケットの前記第１爪取付部から取り外された前記第１掘削爪を、前記第２掘削爪として着脱可能に構成されている
ことを特徴とするバケット用アタッチメント。
【請求項６】
請求項２記載のバケット用アタッチメントにおいて、
前記前板部には、前記第１爪取付部の取付位置に対応して前記第１係止部を左右方向に摺動可能な摺動支持機構を備え、
前記第１係止部は、左・右方向の貫通する貫通孔を有し、
摺動支持機構は、
前記前板部に左右方向に延在して設けられ、前記第１係止部の前記貫通孔に挿通される軸と、
前記軸を前記枠体に固定するための軸ブラケットと、を備えた
ことを特徴とするバケット用アタッチメント。

発明の詳細な説明【技術分野】
【０００１】
本発明は、作業装置のバケットに取り付けられるバケット用アタッチメントに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１は、建設機械に連設されたアーム先端部に枢着して操作されるバケットにおいて、アーム先端部に枢着されたバケット主体部と、該バケット主体部の両側に配設され同バケット主体部の側縁部に対しバケット幅方向にスライドされるスライド突条を備えた１対のスライド式バケット側板部と、前記バケット主体部と前記両バケット側板部間に連設されたバケット幅可変用シリンダと、前記スライド突条に着脱される補強板を具備した幅可変式バケットを開示している。特許文献１においては、バケットの幅を可変とし、バケット幅を拡げることでバケット容量を拡大する変更が可能となっている。
【先行技術文献】
【特許文献】
【０００３】
実開平２－５８０５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、バケットの幅を可変として容量を変更する構造の場合、容量の変更により狭所での掘削作業や溝形状を作る作業（いわゆる側溝掘り）に制約が生じたり、作業困難となる恐れがあった。
【０００５】
本発明は、上記事情に鑑みてなされたものであり、その目的は、バケットの幅の変化を抑制しつつバケット容量を変更できるバケット用アタッチメントを提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明は、湾曲した底板により底面及び上面が形成され、前記底板を挟んで左・右両側に設けられた左側板及び右側板により両側面が形成され、開口を有する土砂収容部と、前記土砂収容部の前記開口側の端部であって前記底面を形成する前記底板の一端に設けられ、第１掘削爪を装着可能な第１爪取付部と、を有するバケットに取り付けられる、バケット用アタッチメントにおいて、前記土砂収容部の前記開口側に取り付けられる枠体と、前記枠体に設けられた第２掘削爪と、を有し、前記枠体は、前記第１爪取付部に係止される第１係止部を備えることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、バケットの幅の変化を抑制しつつバケット容量を変更することができる。
【図面の簡単な説明】
【０００８】

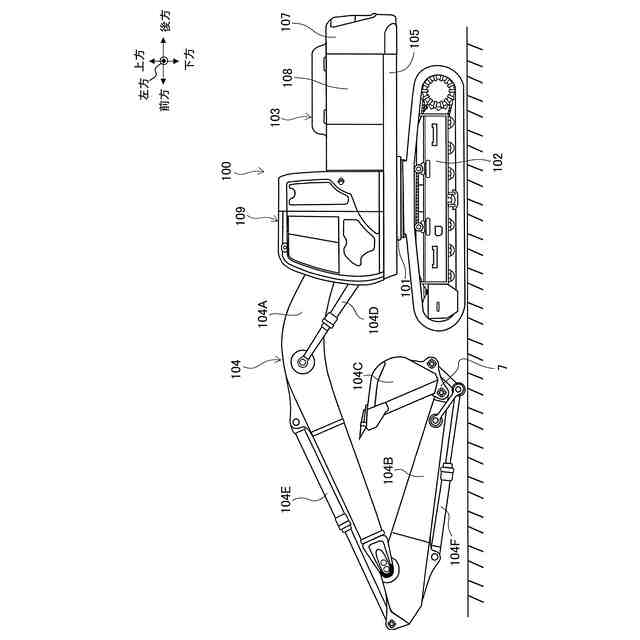

本発明の一実施形態の適用対象である油圧ショベルの外観構造を表す側面図である。

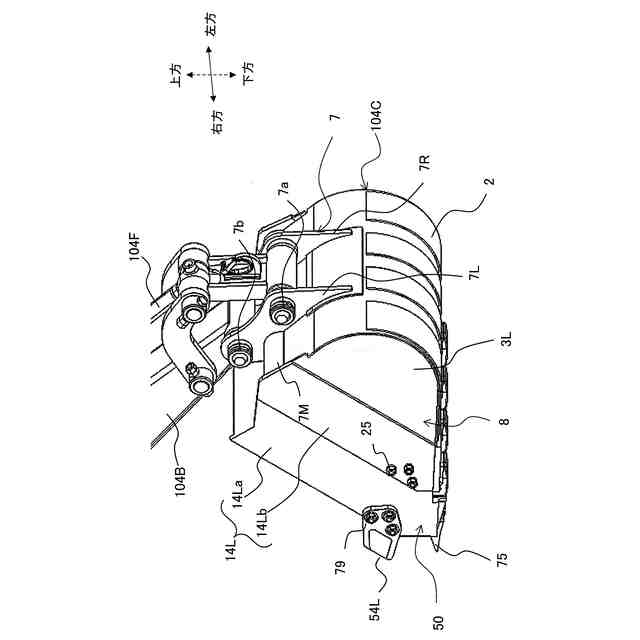

バケットに、本発明の一実施形態のバケット用アタッチメントが取り付けられた状態を表す要部拡大斜視図である。

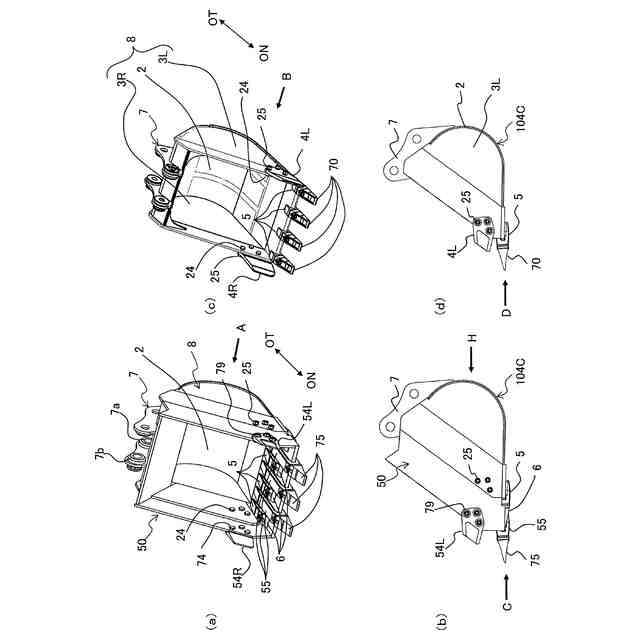

バケット用アタッチメントが取り付けられた状態のバケットを抽出して表す斜視図、図３（ａ）中Ａ方向からの矢視側面図、バケット用アタッチメントが取り付けられる前のバケット単体の斜視図、及び、図３（ｃ）中Ｂ方向からの矢視側面図である。

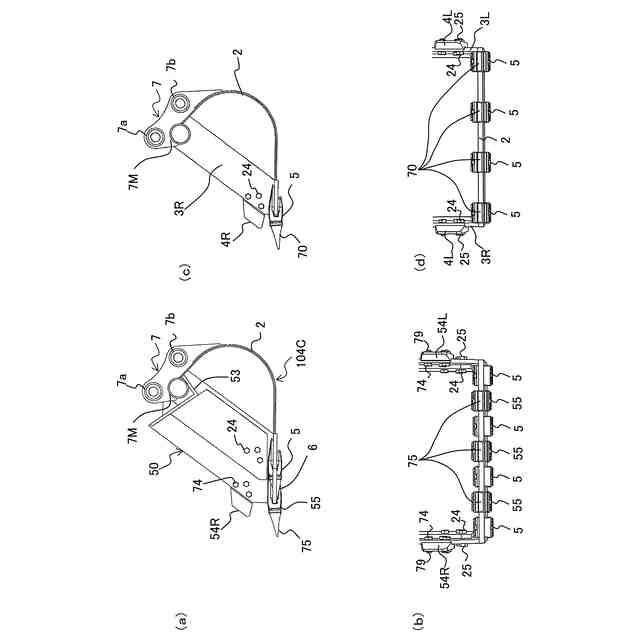

バケット用アタッチメントが取り付けられた状態のバケットの側断面図、図３（ｂ）中Ｃ方向からの部分矢視図、バケット用アタッチメントが取り付けられる前のバケット単体の側断面図、図３（ｄ）中Ｄ方向からの部分矢視図である。

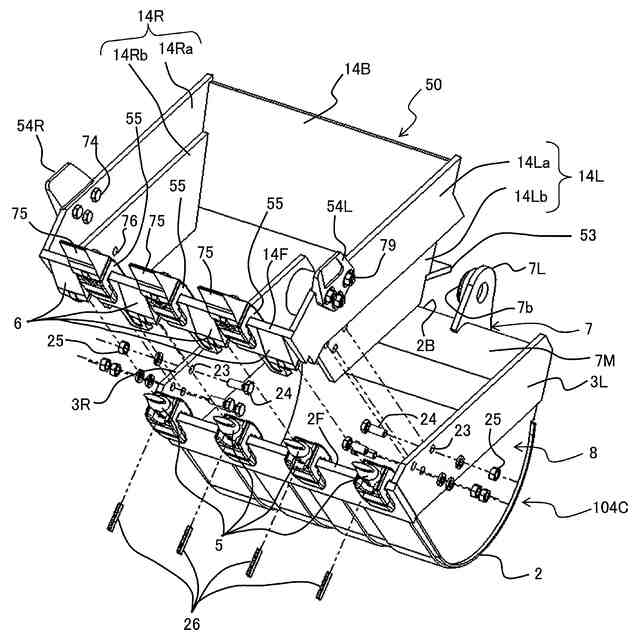

バケット用アタッチメント及びバケットの分解斜視図である。

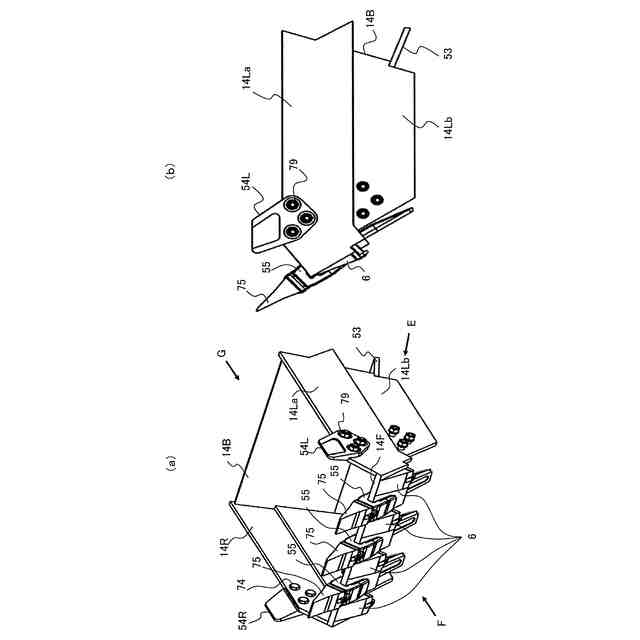

バケット用アタッチメント単体の斜視図、及び、図６（ａ）中Ｅ方向からの矢視側面図である。
バケット用アタッチメント単体の分解斜視図である。

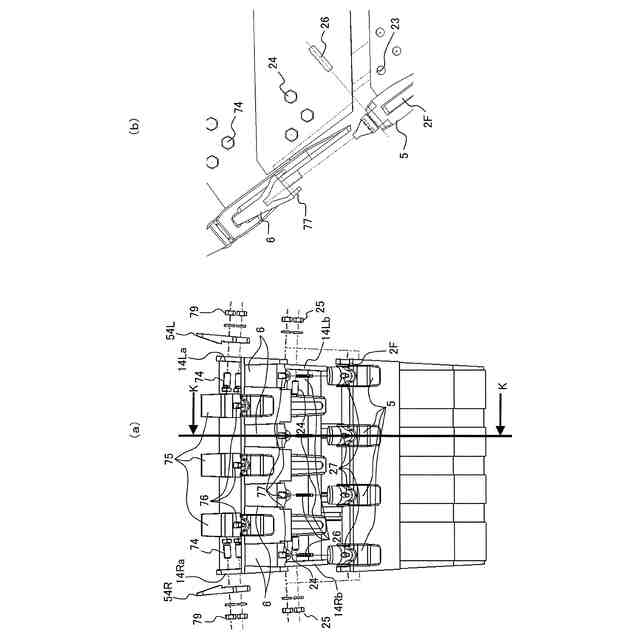

アダプタに対するバケット側のツースの取付構造を表す要部拡大斜視図、及び、図８（ａ）中Ｋ－Ｋ断面による横断面図である。

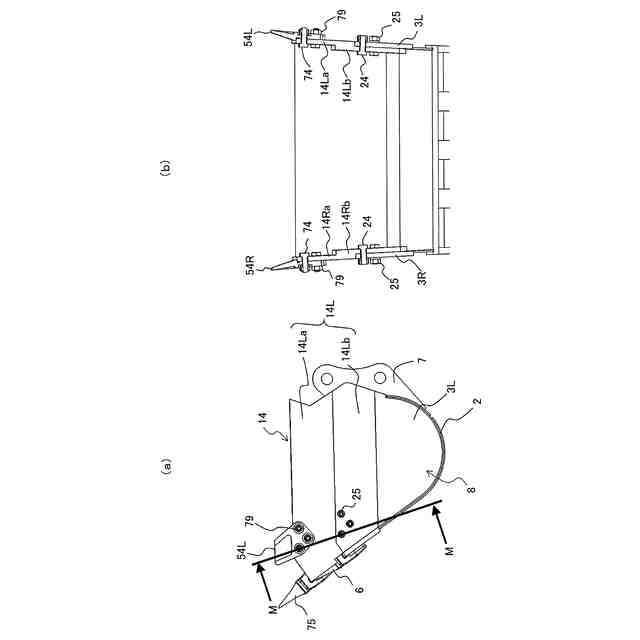

バケット用アタッチメントをバケット本体へ取り付ける挙動を説明するための側面図、及び、図９（ａ）中Ｍ－Ｍ断面による横断面図である。
複数のアダプタ間のピッチを調整可能とする変形例における、バケット用アタッチメント単体の全体構造を表す斜視図、バケット用アタッチメントが取り付けられた状態のバケットを表す側面図及び横断面図である。
アダプタを軸方向にスライドさせる挙動を説明するための分解斜視図、及び、図１１（ａ）中Ｎ方向からの矢視図である。
枠体を分割構造とする変形例における、バケット用アタッチメント単体の全体構造を表す分解斜視図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態を、図面を参照しつつ説明する。なお、以下の説明において、上下方向、前後方向、左右方向は、図１及び図２に示す矢印方向に対応している。
【００１０】
＜油圧ショベル＞
図１に、本発明の適用対象である建設機械としての油圧ショベル１００を示す。油圧ショベル１００は、掘削作業等に好適に用いられ、自走可能な下部走行体１０２と、下部走行体１０２上に旋回可能に搭載された上部旋回体１０３と、作業装置１０４とを有している。
（【００１１】以降は省略されています）
